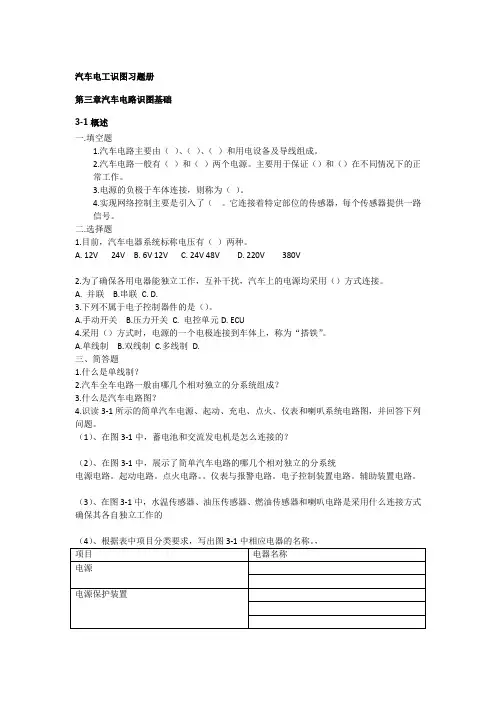

汽车电工识图习题册第三章汽车电路识图基础3-1概述一.填空题1.汽车电路主要由（）、（）、（）和用电设备及导线组成。
2.汽车电路一般有（）和（）两个电源。
主要用于保证（）和（）在不同情况下的正常工作。
3.电源的负极于车体连接，则称为（）。
4.实现网络控制主要是引入了（。
它连接着特定部位的传感器，每个传感器提供一路信号。
二.选择题1.目前，汽车电器系统标称电压有（）两种。
A. 12V 24VB. 6V 12VC. 24V 48VD. 220V 380V2.为了确保各用电器能独立工作，互补干扰，汽车上的电源均采用（）方式连接。
A. 并联B.串联C.D.3.下列不属于电子控制器件的是（）。
A.手动开关B.压力开关C. 电控单元D. ECU4.采用（）方式时，电源的一个电极连接到车体上，称为“搭铁”。
A.单线制B.双线制C.多线制D.三、简答题1.什么是单线制？2.汽车全车电路一般由哪几个相对独立的分系统组成？3.什么是汽车电路图？4.识读3-1所示的简单汽车电源、起动、充电、点火、仪表和喇叭系统电路图，并回答下列问题。
（1）、在图3-1中，蓄电池和交流发电机是怎么连接的？（2）、在图3-1中，展示了简单汽车电路的哪几个相对独立的分系统电源电路。
起动电路。
点火电路。
仪表与报警电路。
电子控制装置电路。
辅助装置电路。
（3）、在图3-1中，水温传感器、油压传感器、燃油传感器和喇叭电路是采用什么连接方式确保其各自独立工作的（4）、根据表中项目分类要求，写出图3-1中相应电器的名称。
，3-2汽车电路图用图形符号一.填空题（请将正确答案填在横线空白处） 1.在实际应用中，图形符号一般为（）布置。
2.在汽车电路图中，图形符号均按（）、（）的正常状态表示。
3.电气简图用图形符号主要有（）、（）和（）三种基本形式。
4.（一）是指用以表示一类产品和此类产品特征的简单符号。
5.当某些特定装置或概念的图形符号在标准中未列出时，允许通过（）、（）和组合符号进行组合或派生出新的图形符号。

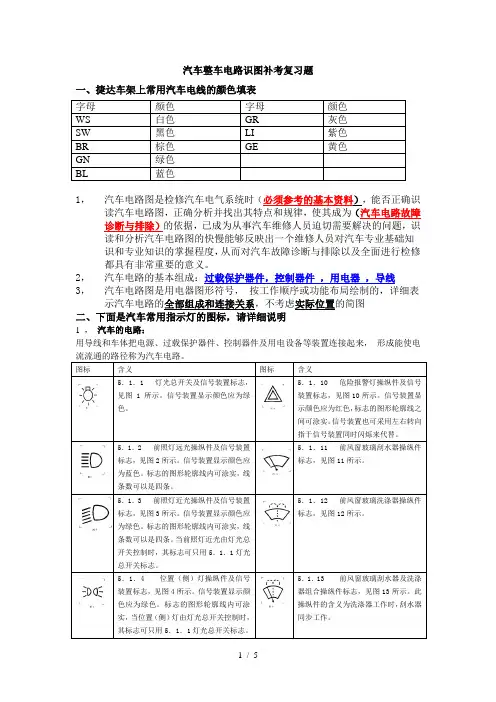

汽车整车电路识图补考复习题一、捷达车架上常用汽车电线的颜色填表字母颜色字母颜色WS 白色GR 灰色SW 黑色LI 紫色BR 棕色GE 黄色GN 绿色BL 蓝色1，汽车电路图是检修汽车电气系统时（必须参考的基本资料），能否正确识读汽车电路图，正确分析并找出其特点和规律，使其成为（汽车电路故障诊断与排除）的依据，已成为从事汽车维修人员迫切需要解决的问题，识读和分析汽车电路图的快慢能够反映出一个维修人员对汽车专业基础知识和专业知识的掌握程度，从而对汽车故障诊断与排除以及全面进行检修都具有非常重要的意义。
2，汽车电路的基本组成：过载保护器件，控制器件，用电器，导线3，汽车电路图是用电器图形符号，按工作顺序或功能布局绘制的，详细表示汽车电路的全部组成和连接关系，不考虑实际位置的简图二、下面是汽车常用指示灯的图标，请详细说明1 ，汽车的电路：用导线和车体把电源、过载保护器件、控制器件及用电设备等装置连接起来，形成能使电流流通的路径称为汽车电路。
图标含义图标含义5．1．1 灯光总开关及信号装置标志，见图1所示。
信号装置显示颜色应为绿色。
5．1．10 危险报警灯操纵件及信号装置标志，见图10所示。
信号装置显示颜色应为红色，标志的图形轮廓线之间可涂实。
信号装置也可采用左右转向指于信号装置同时闪烁来代替。
5．1．2 前照灯远光操纵件及信号装置标志，见图2所示。
信号装置显示颜色应为蓝色。
标志的图形轮廓线内可涂实，线条数可以是四条。
5．1．11 前风窗玻璃刮水器操纵件标志，见图11所示。
5．1．3 前照灯近光操纵件及信号装置标志，见图3所示。
信号装置显示颜色应为绿色。
标志的图形轮廓线内可涂实，线条数可以是四条。
当前照灯近光由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。
5．1．12 前风窗玻璃洗涤器操纵件标志，见图12所示。
5．1．4 位置（侧）灯操纵件及信号装置标志，见图4所示。
信号装置显示颜色应为绿色。
标志的图形轮廓线内可涂实，当位置（侧）灯由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。

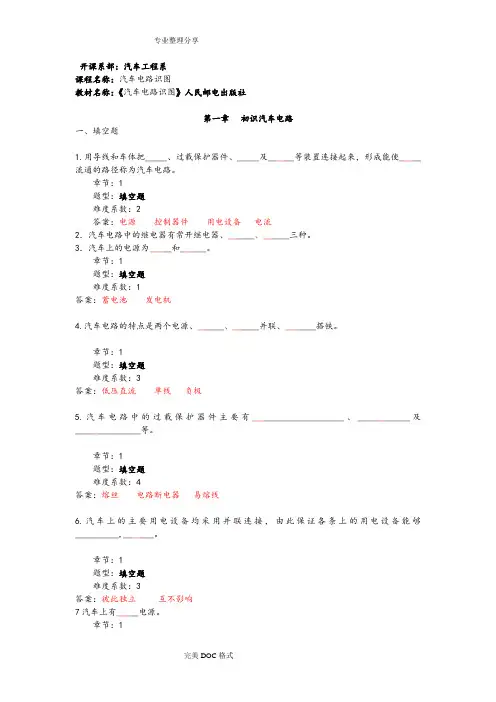

汽车电路识图习题及解答开课系部：汽车工程系课程名称：汽车电路识图教材名称：《汽车电路识图》人民邮电出版社第一章初识汽车电路一、填空题1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。
章节：1题型：填空题难度系数：2答案：电源控制器件用电设备电流2．汽车电路中的继电器有常开继电器、______、______三种。
3．汽车上的电源为_____和______。
章节：1题型：填空题难度系数：1答案：蓄电池发电机4.汽车电路的特点是两个电源、______、______并联、_______搭铁。
章节：1题型：填空题难度系数：3答案：低压直流单线负极5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。
章节：1题型：填空题难度系数：4答案：熔丝电路断电器易熔线6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。
章节：1题型：填空题难度系数：3答案：彼此独立互不影响7汽车上有_____电源。
章节：1题型：填空题难度系数：1答案：二个8..汽车电路中的继电器有常闭继电器、______、______三种、。
二、判断题章节：1题型：判断题难度系数：3答案：√2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。
（）章节：1题型：判断题难度系数：4答案：某3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。
（）章节：1题型：判断题难度系数：3答案：某4.汽车电路的基本组成是电源、导线和用电器。
（）章节：1题型：判断题难度系数：4答案：某5.汽车电路具有与其他电路共同的一些特性。
（）章节：1题型：判断题难度系数：4答案：√6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。
思考与练习课题一汽车电路图基础知识一、填空题1. 根据汽车电路中各电气设备的____________绘制成的线路图称为___________。
2. 电子控制器一般有独立的____________，并需要相关____________或____________ 提供信号。
3. 汽车用继电器可分为____________和____________ 两种。
4. 继电器由___________和____________等组成，为防止线圈断路时产生的___________将电子设备损坏，有的继电器在磁化线圈两端并联有____________或____________。
5. 熔断器在电路中起____________作用，能长时间承受____________负载，但当电路中的电流强度达到某个预定值时，熔丝（片）因___________ 而___________，从而___________。
6. 直接控制电路是指不使用____________，用电器由_____________直接控制的电路。
二、选择题1. 下列开关不属于按操纵方式分类的是（）。
A. 压力开关B. 温控开关C. 液位开关D. 点火开关2. 在电路中起过载保护作用的是（）。
A. 熔断器B. 断路器C. 易熔线D. 前三项都是3. 不属于电控单元信号输入电路的是（）。
A. 传感器信号电路B. 外接开关信号电路C. 电控单元间数据传输电路D. 发动机ECU 接地电路三、问答题1. 简述汽车电路的组成。
2. 汽车电路中的间接控制电路是什么？3. 汽车电路中的电控电路是什么？课题二识读汽车电路图一、填空题1. 根据汽车电路图的特点可以把汽车电路图分为______________、______________、______________ 和______________。
2. 汽车电器布线图也称______________，是传统的汽车电路表达方法。
3. 汽车电路图是利用各种______________和______________来表示汽车____________、连接关系和______________ 的一种电气简图。
开课系部：汽车工程系课程名称：汽车电路识图教材名称：《汽车电路识图》人民邮电出版社第一章初识汽车电路一、填空题1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。
章节：1题型：填空题难度系数：2答案：电源控制器件用电设备电流2．汽车电路中的继电器有常开继电器、______、______三种。
3．汽车上的电源为_____和______。
章节：1题型：填空题难度系数：1答案：蓄电池发电机4.汽车电路的特点是两个电源、______、______并联、_______搭铁。
章节：1题型：填空题难度系数：3答案：低压直流单线负极5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。
章节：1题型：填空题难度系数：4答案：熔丝电路断电器易熔线6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。
章节：1题型：填空题难度系数：3答案：彼此独立互不影响7汽车上有_____电源。
章节：1题型：填空题难度系数：1答案：二个8. .汽车电路中的继电器有常闭继电器、______、______三种、。
二、判断题1.汽车电路图是检修汽车电气系统时必须参考的基本资料。
（）章节：1题型：判断题难度系数：3答案：√2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。
（）章节：1题型：判断题难度系数：4答案：×3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。
（）章节：1题型：判断题难度系数：3答案：×4.汽车电路的基本组成是电源、导线和用电器。
（）章节：1题型：判断题难度系数：4答案：×5.汽车电路具有与其他电路共同的一些特性。
（）章节：1题型：判断题难度系数：4答案：√6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。

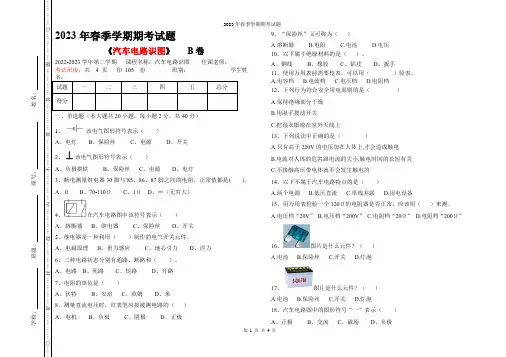

……内…………要……第 1 页 共 4 页1、该电气图形符号表示（ ）2、该电气图形符号表示（ ）)。
4、在汽车电路图中该符号表示（ ）9、“保险丝”又可称为（ ）A.熔断器B.电阻C.电池D.电压 10、以下属于绝缘材料的是（ ）。
A 、铜线B 、橡胶C 、铝皮D 、扳手 11、使用万用表前需要校表，可以用（ ）验表。
A.电容档 B.电流档 C.电压档 D.电阻档 12、下列行为符合安全用电原则的是（ ） A.保持绝缘部分干燥 B.用湿手拨动开关 C.把湿衣服晾在室外天线上13、下列说法中正确的是（ ）A.只有高于220V 的电压加在人体上,才会造成触电B.电流对人体的危害跟电流的大小,触电时间的长短有关C.不接触高压带电体就不会发生触电的 14、以下不属于汽车电路特点的是（ ）A.两个电源B.低压直流C.单线并联D.用电设备15、用万用表检验一个120Ω的电阻器是否正常，应该用（ ）来测。
A.电压档“20V ”B.电压档“200V ”C.电阻档“20Ω”D.电阻档“200Ω”16、图片是什么元件？（ ）A.电池B.保险丝C.开关D.灯泡17、图片是什么元件？（ ）A.电池B.保险丝C.开关D.灯泡18、汽车电路图中的图形符号“一”表示（ ） A 、正极 B 、交流 C 、磁场 D 、负极2023年春季学期期考试题第 2 页 共4 页19、图片展示的电路状态为（ ）A 、短路B 、断路C 、通路20、图片展示的电路状态为（ ）A 、短路B 、断路C 、通路二、判断题（本大题共15小题，每小题1分，共15分，对的打“√”，错的打“×”）1、熔断器在电路中起过载保护作用。
（ ）2、四脚继电器的四个插脚分别为85、86、87、30脚。
（ ）3、汽车电路图中1.0G/Y 表示导线横截面积为1.0mm 2的双色导线，主色为绿色，辅助色为黄色。
（ ）4、直接控制电路是指不使用继电器，用电器由开关直接控制的电路。

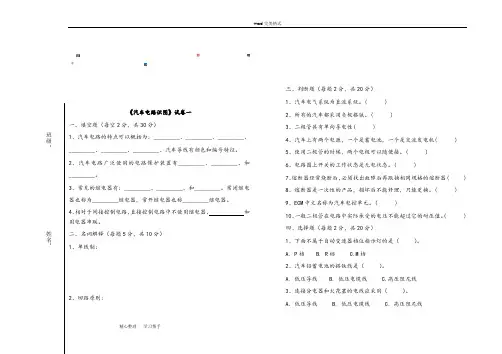

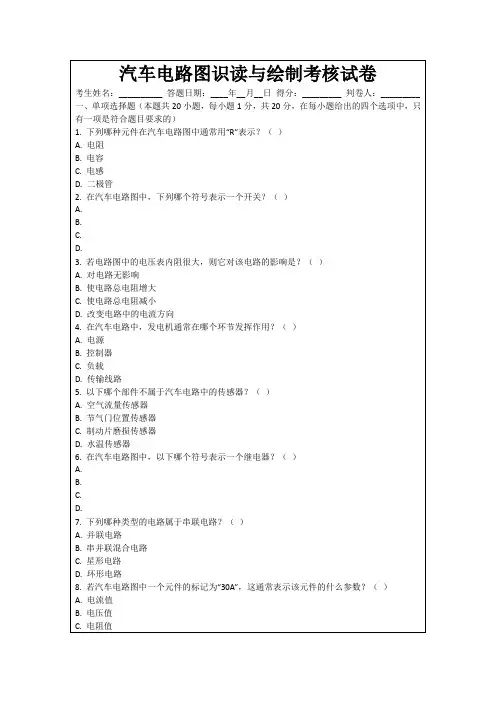

《汽车电路识图》试卷一一、填空题（每空2分，共30分）1、汽车电路的特点可以概括为：_________、_________、_________、_________、_________、_________、汽车导线有颜色和编号特征。
2、汽车电路广泛使用的电路保护装置有_________、_________、和_________。
3、常见的继电器有：_________、_________、和_________。
常闭继电器也称为_________继电器，常开继电器也称_________继电器。
4、相对于间接控制电路，直接控制电路中不使用继电器、和用电器串联。
二、名词解释（每题5分，共10分）1、单线制：2、回路原则：三、判断题（每题2分，共20分）1、汽车电气系统为直流系统。
( )2、所有的汽车都采用负极搭铁。
( )3、二极管具有单向导电性( )4、汽车上有两个电源，一个是蓄电池，一个是交流发电机( )5、使用二极管的时候，两个电极可以随便接。
( )6、电路图上开关的工作状态是无电状态。
( )7、熔断器经常烧断后，必须找出故障后再跟换相同规格的熔断器( )8、熔断器是一次性的产品，损坏后不能修理，只能更换。
( )9、ECM中文名称为汽车电控单元。
( )10、一般二极管在电路中实际承受的电压不能超过它的耐压值。
( )四、选择题（每题2分，共20分）1、下面不属于自动变速器档位指示灯的是（）。
A. P档B. R档C.M档2、汽车铅蓄电池的搭铁线是（）。
A. 低压导线B. 低压电缆线C.高压阻尼线3、连接分电器和火花塞的电线应采用（）。
A．低压导线 B. 低压电缆线 C．高压阻尼线班级：姓名：4、当通过熔断器的电流达到额定电流的 1.35倍时，熔丝会在（ S 内熔断。
A ．60 B. 80 C．1005、混合继电器具有( )A．常开触点 B．常闭触点 C．常开触点和常闭触点6、为了保证一定的机械强度，一般低压导线截面积不小于（）mm2 A．0.4 B．0.5 C．0.67、前转向灯的颜色为（）A．绿色 B．橙色 C．红色8、刹车灯的颜色为（）A．绿色 B．橙色 C．红色9、内搭铁式发电机调节器在（）搭铁。

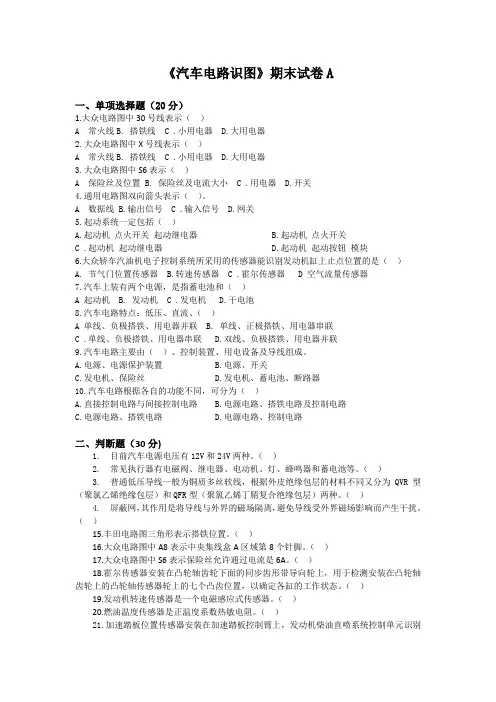

《汽车电路识图》期末试卷A一、单项选择题（20分）1.大众电路图中30号线表示（）A 常火线B. 搭铁线 C .小用电器 D.大用电器2.大众电路图中X号线表示（）A 常火线B. 搭铁线 C .小用电器 D.大用电器3.大众电路图中S6表示（）A 保险丝及位置 B. 保险丝及电流大小 C .用电器 D.开关4.通用电路图双向箭头表示（）。
A 数据线 B.输出信号 C .输入信号 D.网关5.起动系统一定包括（）A.起动机点火开关起动继电器B.起动机点火开关C .起动机起动继电器 D.起动机起动按钮模块6.大众轿车汽油机电子控制系统所采用的传感器能识别发动机缸上止点位置的是（）A.节气门位置传感器B.转速传感器 C .霍尔传感器 D空气流量传感器7.汽车上装有两个电源，是指蓄电池和（）A 起动机 B. 发动机 C .发电机 D.干电池8.汽车电路特点：低压、直流、（）A 单线、负极搭铁、用电器并联 B. 单线、正极搭铁、用电器串联C .单线、负极搭铁、用电器串联 D.双线、负极搭铁、用电器并联9.汽车电路主要由（）、控制装置、用电设备及导线组成。
A.电源、电源保护装置B.电源、开关C.发电机、保险丝D.发电机、蓄电池、断路器10.汽车电路根据各自的功能不同，可分为（）A.直接控制电路与间接控制电路B.电源电路、搭铁电路及控制电路C.电源电路、搭铁电路D.电源电路、控制电路二、判断题（30分)1.目前汽车电源电压有12V和24V两种。
（）2.常见执行器有电磁阀、继电器、电动机、灯、蜂鸣器和蓄电池等。
（）3.普通低压导线一般为铜质多丝软线，根据外皮绝缘包层的材料不同又分为QVR型（聚氯乙烯绝缘包层）和QFR型（聚氯乙烯丁腈复合绝缘包层）两种。
（）4.屏蔽网，其作用是将导线与外界的磁场隔离，避免导线受外界磁场影响而产生干扰。
（）15.丰田电路图三角形表示搭铁位置。
（）16.大众电路图中A8表示中央集线盒A区域第8个针脚。
开课系部：汽车工程系课程名称：汽车电路识图教材名称：《汽车电路识图》人民邮电出版社第一章初识汽车电路一、填空题1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。
章节：1题型：填空题难度系数：2答案：电源控制器件用电设备电流2．汽车电路中的继电器有常开继电器、______、______三种。
3．汽车上的电源为_____和______。
章节：1题型：填空题难度系数：1答案：蓄电池发电机4.汽车电路的特点是两个电源、______、______并联、_______搭铁。
章节：1题型：填空题难度系数：3答案：低压直流单线负极5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。
章节：1题型：填空题难度系数：4答案：熔丝电路断电器易熔线6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。
章节：1题型：填空题难度系数：3答案：彼此独立互不影响7汽车上有_____电源。
章节：1题型：填空题难度系数：1答案：二个8. .汽车电路中的继电器有常闭继电器、______、______三种、。
二、判断题1.汽车电路图是检修汽车电气系统时必须参考的基本资料。
（）章节：1题型：判断题难度系数：3答案：√2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。
（）章节：1题型：判断题难度系数：4答案：×3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。
（）章节：1题型：判断题难度系数：3答案：×4.汽车电路的基本组成是电源、导线和用电器。
（）章节：1题型：判断题难度系数：4答案：×5.汽车电路具有与其他电路共同的一些特性。
（）章节：1题型：判断题难度系数：4答案：√6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。

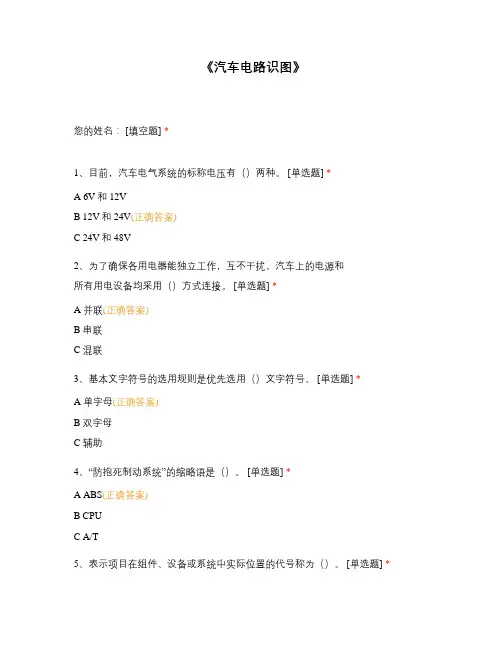

《汽车电路识图》您的姓名： [填空题] *_________________________________1、目前，汽车电气系统的标称电压有（）两种。
[单选题] *A 6V和12VB 12V和24V(正确答案)C 24V和48V2、为了确保各用电器能独立工作，互不干扰，汽车上的电源和所有用电设备均采用（）方式连接。
[单选题] *A 并联(正确答案)B 串联C 混联3、基本文字符号的选用规则是优先选用（）文字符号。
[单选题] *A 单字母(正确答案)B 双字母C 辅助4、“防抱死制动系统”的缩略语是（）。
[单选题] *A ABS(正确答案)B CPUC A/T5、表示项目在组件、设备或系统中实际位置的代号称为（）。
[单选题] *A 种类代号B 位置代号(正确答案)C 端子代号6、（）是一种大容量熔断器，主要用于保护电源电路和大电流电路。
[单选题] *A 熔丝B 易熔线(正确答案)C 电路断电器7、我国的汽车电路选用（）色的导线。
[单选题] *A 红(正确答案)B 白C 绿8、用电器和继电器的触点所处的电路称为（）。
[单选题] *A 主电路(正确答案)B 控制电路C 间接控制电路9、在电气图中，可见导线用（）表示。
[单选题] *A 细实线(正确答案)B 细虚线C 细点画线10、在非位置布局的电气图中，图线一般为（）线。
[单选题] *A 任意B 曲C 直(正确答案)11、采用（）方式时，电源的一个电极接到车体上，称为“搭铁”。
[单选题] *A 单线制(正确答案)B 双线制C 多线制12、目前汽车电气系统的标称电压有（）两种。
[单选题] *A 6V和10VB 12V和24V(正确答案)C 24V和48V13、“OFF”和“ON”是（）文字符号。
[单选题] *A 单字母B 双字母C 辅助(正确答案)14、在电气图中，可见导线用（）表示。
[单选题] *A 细实线(正确答案)B 细虚线C 细点画线15、我国汽车电路中电源系统选用（）色的导线。
密封 线内不要答题班 级专 业学 号姓 名《汽车电路识图》试题 第 1 页 共 2 页《汽车电路识图》试题适用班级：得 分 一、填空题（每空1分，共20分）1、用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。
2、汽车电路中的继电器有常开继电器、 、 三种。
3、汽车上的电源为 和 。
4、根据汽车电路图的不同用途和特点，可分为________________、_______________、_______________等几种。
5、汽车电路原理图是用电器图形符号，按工作顺序或功能布局绘制的，详细表示汽车电路的___________和____________，而不考虑___________的筒图。
6、在汽车上，为了安装方便和保护导线，将_______的许多导线用棉纱编织物或聚塑料袋_________，称为线束。
7、汽车用导线有低压导线和 两种，低压导线中又分为 、屏蔽线、 和 之分。
1、原理图通常采用功能布局法绘制，按控制信息流（ )、自上而下的顺序布置。
A 、自左至右 B 、 自右至左 C 、自前至后 D 、自后至前2、电路图是根据国家颁布的有关技术标准，用（ ）以统一规定的方法，把电路话在图纸上。
A 、外形图B 、自创符号C 、图形、文字符号D 、内形图3、一个用电器要想正常工作，电流总是太从电源的正极出发，通过导线，经熔断器、开关到达用电器，再经过导线搭铁回到同一电源的（ ）。
A 、负极 B 、正极 C 、正负极均可 D 、正负极均不可4、在大众公司汽车电路图中经常遇到接点标记的数字及字母，它们都具有固定的含义。
30代表的是（ ）。
A 、蓄电池的正极供电线B 、接地线C 、点火开关的点火供电线D 、受控的大容量用电设备供电线 5、汽车铅蓄电池的搭铁线是（ ）。
A 、 低压导线B 、低压电缆线C 、高压阻尼线D 、屏蔽线 6、连接分电器和火花塞的电线应采用（ ）。
开课系部：汽车工程系课程名称：汽车电路识图教材名称：《汽车电路识图》人民邮电出版社第一章初识汽车电路一、填空题1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。
章节：1题型：填空题难度系数：2答案：电源控制器件用电设备电流2．汽车电路中的继电器有常开继电器、______、______三种。
3．汽车上的电源为_____和______。
章节：1题型：填空题难度系数：1答案：蓄电池发电机4.汽车电路的特点是两个电源、______、______并联、_______搭铁。
章节：1题型：填空题难度系数：3答案：低压直流单线负极5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。
章节：1题型：填空题难度系数：4答案：熔丝电路断电器易熔线6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。
章节：1题型：填空题难度系数：3答案：彼此独立互不影响7汽车上有_____电源。
章节：1题型：填空题难度系数：1答案：二个8. .汽车电路中的继电器有常闭继电器、______、______三种、。
二、判断题1.汽车电路图是检修汽车电气系统时必须参考的基本资料。
（）章节：1题型：判断题难度系数：3答案：√2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。
（）章节：1题型：判断题难度系数：4答案：×3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。
（）章节：1题型：判断题难度系数：3答案：×4.汽车电路的基本组成是电源、导线和用电器。
（）章节：1题型：判断题难度系数：4答案：×5.汽车电路具有与其他电路共同的一些特性。
（）章节：1题型：判断题难度系数：4答案：√6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。
《汽车电路识图》试卷一一、填空题（每空2分，共30分）1、汽车电路的特点可以概括为：________ 、_________ 、__________ 、_________ 、_________ 、________ 、汽车导线有颜色和编号特征。
2、汽车电路广泛使用的电路保护装置有____________ 、__________、和3、常见的继电器有：________ 、_________ 和__________ 。
常闭继电器也称为_________ 继电器，常开继电器也称__________ 继电器。
4、相对于间接控制电路，直接控制电路中不使用继电器、和用电器串联。
二、名词解释（每题5分，共10分）1、单线制：2、回路原则:2、所有的汽车都采用负极搭铁。
（）3、二极管具有单向导电性（）4、汽车上有两个电源，一个是蓄电池，一个是交流发电机（）5、使用二极管的时候，两个电极可以随便接。
（）6、电路图上开关的工作状态是无电状态。
（）7、熔断器经常烧断后，必须找出故障后再跟换相同规格的熔断器（）8、熔断器是一次性的产品，损坏后不能修理，只能更换。
（）9、ECM中文名称为汽车电控单元。
（）10、一般二极管在电路中实际承受的电压不能超过它的耐压值。
（）四、选择题（每题2分，共20分）1、下面不属于自动变速器档位指示灯的是（）。
A. P档B. R档C.M档2、汽车铅蓄电池的搭铁线是（）。
A.低压导线B.低压电缆线C.高压阻尼线3、连接分电器和火花塞的电线应采用（）。
A •低压导线 B.低压电缆线 C •高压阻尼线4、当通过熔断器的电流达到额定电流的 1.35倍时，熔丝会在（S 内熔断。
A . 60 B. 80 C. 100《汽车电路识图》试卷一三、判断题（每题2分，共20分）1、汽车电气系统为直流系统。
（）5、混合继电器具有（）A .常开触点B .常闭触点C .常开触点和常闭触点6、为了保证一定的机械强度，一般低压导线截面积不小于（）mm 23A . 0.4B . 0.5 0.67、前转向灯的颜色为（ A .绿色 B .橙色 C .红色8、刹车灯的颜色为（ A .绿色 B .橙色 C .红色 9、内搭铁式发电机调节器在）搭铁。
三、判断题（每题 2 分，共20分）1、汽车电气系统为直流系统。
( )《汽车电路识图》试卷一2、所有的汽车都采用负极搭铁。
( )一、填空题（每空 2 分，共30 分）3、二极管具有单向导电性( )班级：1、汽车电路的特点可以概括为：_________、_________、_________、_________、_________、_________、汽车导线有颜色和编号特征。
4、汽车上有两个电源，一个是蓄电池，一个是交流发电机( )5、使用二极管的时候，两个电极可以随便接。
( )2、汽车电路广泛使用的电路保护装置有_________、_________、和6、电路图上开关的工作状态是无电状态。
( )_________。
7、熔断器经常烧断后，必须找出故障后再跟换相同规格的熔断器( ) 3、常见的继电器有：_________、_________、和_________。
常闭继电8、熔断器是一次性的产品，损坏后不能修理，只能更换。
( )器也称为_________继电器，常开继电器也称_________继电器。
9、ECM中文名称为汽车电控单元。
( )4、相对于间接控制电路，直接控制电路中不使用继电器、和10、一般二极管在电路中实际承受的电压不能超过它的耐压值。
( )姓名：用电器串联。
四、选择题（每题 2 分，共20分）二、名词解释（每题 5 分，共10 分）1、单线制：1、下面不属于自动变速器档位指示灯的是（）。
A. PB. RC.M档档档2、汽车铅蓄电池的搭铁线是（）。
A. 低压导线B. 低压电缆线C. 高压阻尼线3、连接分电器和火花塞的电线应采用（）。
2、回路原则：...A．低压导线 B. 低压电缆线 C ．高压阻尼线...4、当通过熔断器的电流达到额定电流的 1.35 倍时，熔丝会在（S内熔断。
A ．60 B. 80 C ．1005、混合继电器具有( )A．常开触点 B ．常闭触点 C ．常开触点和常闭触点2 6、为了保证一定的机械强度，一般低压导线截面积不小于（）mm A．0.4 B ．0.5 C ．0.67、前转向灯的颜色为（）A．绿色 B ．橙色 C ．红色8、刹车灯的颜色为（）A．绿色 B ．橙色 C ．红色9、内搭铁式发电机调节器在（）搭铁。
《汽车电路识图》试卷一一、填空题(每空2分,共30分)1、汽车电路的特点可以概括为:_________、_________、_________、_________、_________、_________、汽车导线有颜色与编号特征。
2、汽车电路广泛使用的电路保护装置有_________、_________、与_________。
3、常见的继电器有:_________、_________、与_________。
常闭继电器也称为_________继电器,常开继电器也称_________继电器。
4、相对于间接控制电路,直接控制电路中不使用继电器、与用电器串联。
二、名词解释(每题5分,共10分)1、单线制:2、回路原则:三、判断题(每题2分,共20分)1、汽车电气系统为直流系统。
( )2、所有的汽车都采用负极搭铁。
( )3、二极管具有单向导电性( )4、汽车上有两个电源,一个就是蓄电池,一个就是交流发电机( )5、使用二极管的时候,两个电极可以随便接。
( )6、电路图上开关的工作状态就是无电状态。
( )7、熔断器经常烧断后,必须找出故障后再跟换相同规格的熔断器( )8、熔断器就是一次性的产品,损坏后不能修理,只能更换。
( )9、ECM中文名称为汽车电控单元。
( )10、一般二极管在电路中实际承受的电压不能超过它的耐压值。
( )四、选择题(每题2分,共20分)1、下面不属于自动变速器档位指示灯的就是( )。
A、 P档B、 R档C、M档2、汽车铅蓄电池的搭铁线就是( )。
A、低压导线B、低压电缆线C、高压阻尼线3、连接分电器与火花塞的电线应采用( )。
A.低压导线 B、低压电缆线 C.高压阻尼线4、当通过熔断器的电流达到额定电流的1、35倍时,熔丝会在( S内熔断。
A .60 B、 80 C.1005、混合继电器具有( )A.常开触点B.常闭触点C.常开触点与常闭触点班级:姓名:6、为了保证一定的机械强度,一般低压导线截面积不小于( )mm2A.0、4B.0.5C.0、67、前转向灯的颜色为( )A.绿色B.橙色C.红色8、刹车灯的颜色为( )A.绿色B.橙色C.红色9、内搭铁式发电机调节器在( )搭铁。
A.发电机内部B.发电机外部C.在车身上10、符号“1、5BW”表示该条线路的导线截面积为1.5mm2,导线的主色就是( )。
A.红色B.白色C.黑色D.黄色五、识图题(20分)瞧右图分析下面电路:右后视镜右转回路。
《汽车电路识图》试卷二一、选择题(2分×15空,共30分)1.汽车电路主要由电源、( )、控制器件、用电设备及导线组成。
A 电路保护装置 B插接器 C 起动机2.汽车上的电源有( )。
A 蓄电池B 发电机C 蓄电池与发电机3.电路保护装置主要有( )等。
A 开关B 熔断器C 继电器4.汽油机普遍采用( )电源。
A 12VB 24VC 36V5.直接控制电路为:蓄电池正极( )控制器件用电器( )。
A 蓄电池负极B 电路保护装置C 开关6.熔断器熔断后用导线替代将产生怎样后果？( )。
A 线路短路B 导线与用电器烧掉C 没关系7.汽车锁住转向盘转轴时点火开关处于( ),接通仪表指示灯就是( ),启动发动机就是( )。
A ON挡B LOCK挡C ST挡8.( )用于线束与线束或导线与导线间的相互连接。
A 继电器B 保险丝C 插接器9.插接器的符号表示方法中,_______的表示插头,_______的表示插座。
( ) A 黑色白色 B 白色黑色 C 黑色绿色10.汽车电器中导线截面不得小于( )。
A 0.3mm²B 0.5mm²C 0.8mm²11.电路图中建立起电位高、低的概念,电流的方向基本就是由上而下的电路图就是( )。
A 布线图B 电路原理图C 线束图12、汽车ECU工作的模式为( )。
A 开环B 闭环C 开环与闭环都有二、填空题(2分×20,共40分)1.汽车电路就是汽车_______________的简称,就是用选定的导线将全车所有的电气设备相互连接成______________电路,构成一个完整的供,用电系统。
2.汽车电气系统的额定电压主要有______________与______________。
3.汽车所有的负极则直接或间接通过导线与车架或车身金属部分相通,俗称_____________。
4.在汽车电子控制系统中,______________通过接收传感器与控制开关输入的各种信号。
5.继电器通常可分为___________、____________、___________三种类型。
6.国产汽车电路通常采用__ ___色线搭铁,在德国大众车系中则采用__ __色线做搭铁线。
班级:姓名:7.汽车电路图的种类有接线图、______________、布线图、线束图等。
8.电路原理图有____________电路原理图与____________电路原理图。
9、在认识了汽车电路图中的图形符号及有关标志,知道了汽车电路图的种类后,可以按照以下方法对整车电路图进行阅读: 、与、、、。
三、判断题(2分×10题,共20分)1、开关断开时,电路中没有电流通过,灯不亮,这种状态称为通路。
( )2、电子控制器件与传统开关在电路上的主要区别就是电子控制器件不需要单独的工作电源并需要配用各种形式的传感器。
( )3、动断继电器平时触点就是闭合的,继电器动作后触点断开。
( )4、所谓标称截面积就是经过换算而统一规定的线芯截面积,不就是实际线芯的几何面积,也不就是各股线芯几何面积之与。
( )5、在汽车点火线圈至火花塞之间的电路使用低压点火线,简称低压线。
( )6、接线图图上电线纵横交错,印制版面小而不易分辨,识图,画图费时费力,不易抓住电路重点、难点。
( )7、电路中没有电流流过用电设备时,用电设备也能正常工作。
( )8、电流表并联在发电机正极与蓄电池正极之间,用以反映蓄电池充放电程度。
( )9、当发动机启动后,仪表充电指示灯不亮,表示发电机不充电。
( ) 10、汽车仪表报警系统用于汽车运行之中指示重要部位的技术状态参数或极限值。
( )四、简答题(5分×2题,共10分)1.简述汽车电路的特点。
2、简述熔断器在使用中应注意的事项。
《汽车电路识图》试卷三一、填空(每空2分,共30分)1、汽车电路主要由、、、及。
2、汽车电路广泛使用的电路保护装置有、与。
3、汽车上常见的三类继电器有继电器、继电器与继电器。
4、汽车电路图主要有图、图、图、图等。
二、选择题(2分×10空,共20分)1、汽车铅蓄电池的搭铁线就是( )。
A、低压导线B、低压电缆线C、高压阻尼线2、当通过熔断器的电流达到额定电流的1、35倍时,熔丝会在( S内熔断。
A .60 B、 80 C.1003.汽车上的电源有( )。
A 蓄电池B 发电机C 蓄电池与发电机4、国产汽车电路通常采用( )线搭铁。
A、黄色B、绿色C、黑色D、红色5.电路保护装置主要有( )等。
A 开关 B 熔断器 C 继电器6、汽车电气系统的额定电压主要有( )。
A、36V与24VB、12V与24VC、10V与48VD、220V与110V7、下列( )为汽车电路的接线特点。
A、高压B、交流C、串联连接D、负极搭铁8、连接分电器与火花塞的电线应采用( )。
A.低压导线 B、低压电缆线 C.高压阻尼线9.汽油机普遍采用( )电源。
A 12VB 24VC 36V10、汽车电器中导线截面积不得小于( )。
A、0.52mmB、12mmC、22mmD、52mm三、判断题(2分×10题,共20分)1、汽车上有两个电源,一个就是蓄电池,一个就是交流发电机( )2、使用二极管的时候,两个电极可以随便接。
( )3、电路图上开关的工作状态就是无电状态。
( )4、熔断器经常烧断后,必须找出故障后再跟换相同规格的熔断器( )5、动断继电器平时触点就是闭合的,继电器动作后触点断开。
( )6、所谓标称截面积就是经过换算而统一规定的线芯截面积,不就是实际线芯的几何面积,也不就是各股线芯几何面积之与。
( )7、电路中没有电流流过用电设备时,用电设备也能正常工作。
( )班级:姓名:8、电流表并联在发电机正极与蓄电池正极之间,用以反映蓄电池充放电程度。
( )9、汽车电路主要由电源、电路保护装置、控制器件、用电设备及导线组成。
( )10、汽车中的电路为低压、直流电路。
( )四、名词解释(每题5分,共10分)1、电路原理图2、电子控制单元(ECU)五、识图题(20分) 瞧右图分析下面电路:预热系统两条回路。
《汽车电路识图》试卷四一.选择题(每小题2分,共20分)1.符号“1、5BW”表示该条线路的导线截面积为1.5mm2,导线的主色就是( )。
A.红色B.白色C.黑色D.黄色2.为了保护车辆的线路与各种电气设备,需要使用多种保护装置,下列不属于车辆上使用的保护装置的就是( )。
A.熔断器B.易熔线C.保险丝D.断路器3.在《汽车电器接线柱标志》的国家标准中,31接线柱表示的含义就是( )。
A.与蓄电池正极相连,始终有电的的接线柱B.与蓄电池负极搭铁相连的接线柱C.可以通过一个特定开关打铁的接线柱D.在点火开关正常接通时才与蓄电池正极相同的接线柱4、电路图中建立起电位高、低的概念,电流的方向基本就是由上而下的电路图就是( )。
A 布线图B 电路原理图C 线束图5、导线的截面面积主要取决于( )。
A.用电设备的工作电流B.用电设备的内阻C.用电设备的电压D.用电设备的功率6、刹车灯的颜色为( )A.绿色B.橙色C.红色7、关于安全气囊,以下说法错误的的就是( )。
A.安全气囊有三种展开模式:不展开、一级展开、二级展开B.乘客离安全气囊的展开区很近,乘员安全气囊也会发生效力C.安全气囊主要由碰撞传感器、指示灯、计算机及气囊组件组成D.安全气囊属于一次性使用装备,造价较高8、驾驶员在拔下钥匙或锁上车门( )分钟后才能激活防盗系统。
A.12B.15C.18D.209.汽车全自动空调系统电路中,鼓风机转速控制的目的就是( )。
A.调节车内温度B.调节升温或降温速度C.调节送风方向D.调节风门位置10.汽车电动座椅在信息存储时,点火开关应接通于( )。
A.ONB.ACCC.STARTD.HEAT二.填空题(每空2分,共30分)1.汽车电路图根据控制器件与用电器之间就是否使用继电器可分为与。
2.电子控制单元(ECU)主要由、、、输出电路组成。
3.汽车用继电器按照开关状态可分为、、与。
4、相对于间接控制电路,直接控制电路中不使用、与用电器串联。
5、CAN数据传输系统中每个控制单元的内部有与。
6、电路常见故障有、、以及接线松脱、潮湿及腐蚀等导致的接触不良或绝缘不良等。
