3.4.2 QuartusⅡ仿真软件简介与使用QuartusⅡ是Altera公司的第四代可编程逻辑器件开发软件，可以提供易用的设计输入、快速的编译和器件编程。
QuartusⅡ开发软件支持百万门级的设计，并且为其他EDA工具提供了方便的接口。
1．Quartus II的功能（1）QuartusⅡ支持的器件QuartusⅡ支持的器件包括FLEX6000 、APEXⅡ、Stratix、StratixⅡ、Cyclone、CycloneⅡ等器件。
（2）QuartusⅡ逻辑设计的兼容性设计输入支持：原理图输入、模块输入、VHDL文本输入。
2．Quartus II的特点QuartusⅡ软件提供了图形化的用户接口，系统含有一个集成设计环境，包括从设计输入开始到器件编程的每一步。
设计时可以在层次化的项目管理中组合各种不同类型的设计文件，可以为每一个功能模块选择最佳的设计输入方式。
比如，设计时可以首先使用Block Editor 来产生框图，而产生的框图可以在设计的顶层来描述系统结构，然后使用其他的原理图、框图、AHDL设计文件(.tdf)、EDIF设计文件(.edf)、VHDL设计文件(.vhd) 、V erilogHDL设计文件(.v)来产生底层的设计文件。
使设计者在设计逻辑结构时不需要担心目标器件的实现问题。

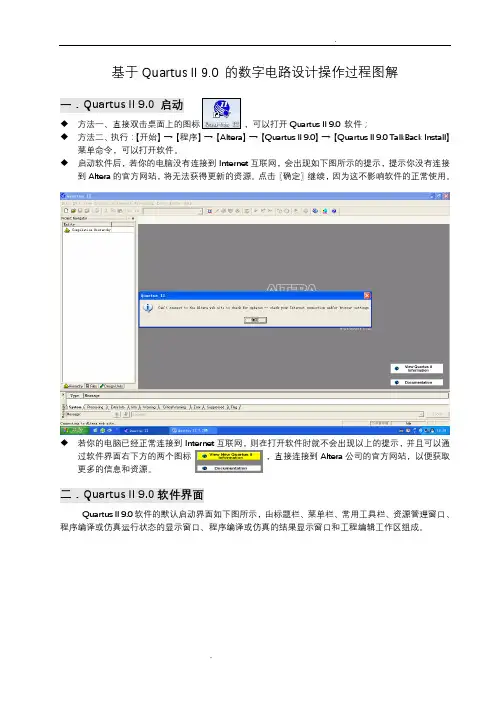

3．Quartus II的用户界面启动QuartusⅡ软件，如图3-4-15 QuartusⅡ基本界面所示，由标题栏、菜单栏、工具栏、资源管理窗、状态窗、信息窗、工作区等组成。
图3-4-15 QuartusⅡ基本界面（1）菜单栏Project、Assignments、Processing、Tools集中了QuartusⅡ软件较为核心的全部操作命令。
如图3-4-16所示。
图3-4-16 菜单栏①Project（菜单）主要是对工程的操作。
Add/Remove Files in Project：添加或新建文件。
Revisions：创建或删除工程。
Archive Project：为工程归档或备份。
Set as Top_level Enditor：打开的文件设定为顶层文件。
Hierarchy：打开工程工作区显示的源文件的上一层文件或下一层的源文件以及顶层文件。
②Assignments（菜单）管脚分配及参数设置。
Device：设置目标器件型号。
Assing Pins：打开分配管脚对话框，给设计的信号分配管脚。
Timing Settings：打开时序约束对话框。
Wizard：启动时序约束设置、编译参数设置、仿真参数设置、Software build参数设置。
Assignments Editor：分配编辑器，用于分配管脚、设定管脚电平标准、设定时序约束等。
③Processing（菜单）包含了对当前工程执行各种设计流程，如开始综合、开始布局布线、开始时序分析等。
④ Tools（菜单）调用Quartus II软件中集成的一些工具。
4．Quartus II设计实例以下采用原理图输入形式介绍Quartus II设计流程。
试设计一个对输入脉冲信号f clk进行10和100分频的电路。
要求分频器输出信号分别为f clk/10 ，f clk/100。
（1）创建工程①为工程设计建立文件夹。
放置与此工程相关的所有设计文件。
②启动QuartusⅡ软件。
·选择File→New Project Wizard建立工程。
如图3-4-17所示。
·在New Project Wizard introduction中点击next。
图3-4-18所示。
图3-4-17 File菜单对话框图3-4-18 新建项目对话框·指定工作目录：d:/sopc。
此目录为工程所有文件存放的地方。
如图3-4-19所示。
·指定工程实体名称：exp1，建议与工程名称一致。
尔后点击next。
图3-4-19所示。
·加入工程文件，键入顶层文件名exp1；如没有可使用的文件，点击next。
如图3-4-20所示。
·选择FPGA器件：Cyclone系列，器件型号EP1C6Q240C8。
如图3-4-21所示。
键入工程包含的文件名称,要求文件名称与顶层文件名称一致添加用户自已定义的库文件exp1键入工程保存的地址键入顶层文件名图3-4-19 建立工程 图3-4-20加入工程文件选择芯片系列类型选择芯片型号选择正确后点击NEXT图3-4-21选则器件类型 图3-4-22 EDA 工具设定窗口·设定EDA 工具，可选择Quartus Ⅱ自带的的工具，也可选择第三方的工具，本例采用系统缺省方式即可。
图3-4-22所示。
图3-4-23 工程报告窗口 图3-4-24 Quartus Ⅱ界面层次结构·工程报告窗口中显示了设计项目的一些相关信息。
点击Finish 结束工程的创建，显示工程的层编辑工具选择仿真工具选择次结构界面。
如图3-4-24所示。
（2）利用块和符号编辑器绘制原理图①点击File→New，选择Block Diagram/Schematic File 原理图输入形式。
如图3-4-25、图3-4-26所示。
图3-4-25 File菜单图3-4-26 输入选择窗口②放置元件。
在原理图的空白图纸上双击，弹出Sysmbol窗口。
也可在原理图的空白图纸上点击右键，选择Insert→Sysmbol, 弹出Sysmbol窗口。
·在Name栏输入元件名7490。
即可放置7490器件。
如图3-4-27所示。
Libraries栏中单击某单元库前的加号，选择所需图元或符号名已知图元或符号在库中的名称直接键入图3-4-27 在Sysmbol框中输入器件·在Name栏分别输入元件名input、output和GND。
·导线连接：当需要连接两个端口时，只需将鼠标移动到其中一个端口上，当鼠标变为十字形状时，一直按下鼠标并拖动到另一端口，松开左键即可。
十分频电路连接结束后，显示如图3-4-28所示。
图3-4-28 导线连接③端口的命名：编辑输入输出端口input、output。
在input或output图形标志上双击，出现Pin Properities窗口，在pin names处，键入更改的名称。
如图3-4-29所示。
在此改变管脚名称图3-4-29 编辑Input及Output插针名称④保存原理图，完成原理图输入过程。
⑤如果需要创建子模块，执行下列流程：·选择File→Create∠Updata ，选择Create Symbol Files for Current File ，弹出“Created Block Symbol File exp1”窗口，点击确定。
如图3-4-30所示。
所创建的子模块系统自动的存放在当前的工程文件夹下，如图3-4-31所示。
子模块图3-4-30 创建子模块对话框图3-4-31 字模块保存路径注意：在创建顶层图形文件后，其名称一定不要与某个子模块同名；如果顶层图形文件与某个子模块同名，则要将子模块符号放到图中后，再双击该符号，欲打开其所对应的源程序时，会弹出一错误信息，表明该符号所对应的原理图文件未找到，这实际上是因为顶层图形文件与子模块同名所引起的。
解决办法：在顶层图形文件中删除该子模块符号；在资源管理器中删除子模块文件；回到QuartusⅡ中，重新创建子模块；将新创建的模块符号放入顶层图形文件中，再将顶层图形文件另起名保存。
⑥描绘顶层图形文件,若将该图形文件设置为顶层实体：执行“Project→ Set as Top-Level Entity”命令，或在Project Navigator中右击该文件名，选择“Set as Top-Level Entity”；调用子模块exp1，连接两个子模块电路，完成对输入时钟的100分频。
电路如图3-4-33所示。
图3-4-33 分频电路图（3）编译原理图①选择Processing→Start Compilation。
如图3-4-34所示。
开始编译进度条启动模块打开模块设置页面打开报告文件图3-4-34 编译菜单窗口图3-4-35 编译进程窗口②点击编译进程窗口左下角处Start开始编译。
如图3-4-35所示。
图3-4-35 编译报告图3-4-36 编译通过③编译结束后显示报告和编译通过对话窗。
如图3-4-35、3-4-36所示。
编译完成，并不表示电路在逻辑上正确，要继续进行仿真以验证其电路逻辑上的正确性。
（4）仿真①建立波形文件，即激励文件。
点击File→New，选择Other Files, 选择V ector Waveform File, 点击OK。
图3-4-37所示。
选择OtherFile选项卡空白处点击右键单击选择”Insert Node or Bus”添加节点图3-4-37 建立访真文件窗图3-4-38添加仿真的信号·在V ector Waveform File窗口中，双击出现Insert Node or Bus框。
如图3-4-38所示。
·选择Node Finder按钮，出现图3-4-39 波形编译器信号添加窗口。
·在Node Finder Filter选项框中，选择Pins:all 。
尔后单击List。
·在Nodes Found窗口中列出设计项目所有的输入输出管脚。
将待仿真的信号导入到Selected nodes。
如图3-4-39所示。
单击NodeFinder图3-4-38节点导入界面5.单击OK 完成2.单击List1.下拉，选择Pins:all3.选中需要仿真的信号4.点击该标志导入信号信号导入图3-4-39 波形编译器信号添加窗口所有信号导入后点击“OK ”，在图3-4-40弹出的确认窗口再点击“OK ”，就完成信号的添加。
2.设定时钟信号周期11.选中时钟输入信号3.编辑时钟输入信号4.点击OK图3-4-40 图3-4-41完成仿真信号添加·选择输入变量并为其赋值。
1.选择功能仿真3.创建功能仿真网络表2.选中仿真激励文件4.启动仿真5.查看仿真报告图3-4-42 启动仿真 图3-4-43 Simulation 仿真工具窗口·保存该文件。
②启动仿真工具。
选择菜单Processing→Simulator Tool。
如图3-4-42所示。
·在图3-4-43 Simulation仿真窗口，Simulation mode项中选择Functional，Simulation input选中待仿真的激励文件，点击Generate Functional Simulation Netlist钮，当网络表创建成功，点击确定。
