仪迪安规测试仪如何进行电弧侦测

安规测试仪操作规范
一、引言
二、安全注意事项
1.在使用安规测试仪之前，必须确保操作人员已经接受相关的培训，
并且理解并熟悉了安规测试仪的使用细则和操作方式。

2.请务必在使用安规测试仪的过程中穿戴好个人防护装备，如安全鞋、安全手套和防护眼镜等。

3.使用安规测试仪时，请确保仪器处于良好的工作状态，仪器正常工
作状态的标识灯亮且显示正常。

三、操作步骤
1.将安规测试仪连接到电源插槽，并确保电源插槽的电压和频率与测
试设备相匹配。

2.打开安规测试仪的电源开关，并等待直至仪器启动并达到工作状态。

3.根据需要选择相应的测试模式，并将待测设备根据要求连接到测试
仪上。

4.根据待测设备的特点和测试要求，设置相应的测试参数，如电流、
电压和时间等。

5.确保设备已经正确连接，并将待测设备的电源通电。

6.按下开始测试按钮，在指定的时间内对设备进行测试。

在测试过程中，测试仪器会自动对设备进行测试并记录结果。

7.测试完成后，将设备的电源断开，并将测试结果记录在测试报告中。

8.按照需要重复进行其他测试，直到所有测试都完成。

9.关闭安规测试仪的电源开关，并将仪器与电源断开。

10.清理和维护安规测试仪，包括清洁仪器表面，检查仪器是否有任
何损坏以及定期进行维护保养等。

四、常见故障处理
1.如果在测试过程中遇到仪器显示异常或仪器无法正常工作的情况，
首先请检查电源连接是否正常，并确保电源供应稳定。

3.如果在测试过程中发现待测设备出现异常或发生故障，请立即停止
测试，并与相关部门或人员协商解决问题。

五、总结。

安规测试仪概述安规测试仪用于高电压元、器件的耐压测量试验（用交、直流耐压仪），如硅堆等。

主要是用来检测产品是否漏电、是否接地良好、会不会伤害人身安全的专用，主要检测项目有电压、泄漏电流、绝缘电阻和接地电阻。

安规测试仪注意事项：注意的是直流高压输出是负电压，而地为正极。

测试电容时，在电容器两端加上电压时有一充电过程，此时在测试电路中有一充电电流，当该电流大于所设定的漏电电流值时，耐压测试仪就会报警，使测试中断，无法进行。

因此，安规测试仪在测试时，应缓慢增加电压，充电电流小于所设定的漏电电流值，直到规定测试电压，进行测试。

而不能采用固定电压，复位—启动方式进行测试.在交流回路中相当于直流回路中的电阻，因此，安规测试仪在交流回路中就产生一个电流，当该电流大于所设定的漏电流值时，耐压测试仪就会报警，使得测试中断，无法进行。

因此，在测试前，应先计算好电容器的容抗（Xc），再算出在测试电压下的回路电流值，然后调节耐压测试仪漏电流预置值，使其略大于回路电流值，再进行测试。

J）测试电缆等分布电容大的元件（设备）要等同于电容器测试。

测试项目1、高压测试：Dielectric Voltage withstand test高压测试为一种国际安规认证机构所要求的必测项目，产品须于出厂前座百分比的测试，它对产品而言，为品质的保证及电气安全性的指标，其测试方式是将一高于正常工作电压的异常电压加在产品上测试，并且这个电压须持续一段时间，最后判定只要无绝缘崩溃情形，即可算是通过此测试2、绝缘阻抗测试Insulation resistance test绝缘阻抗于相关的两点施加直流电压，最高可达1000伏特，通常使用单位为欧姆，可判定良品及不良品3、接地阻抗测试Ground bond test接地阻抗测试为测试产品的接地点，对产品的外壳或者金属部分，施加一个恒流电源来测试两点间的阻抗大小，一般产品规定测试25安培，阻抗不得大于0.1欧姆，而CSA则要求量测40安培检测，可检测出接地点螺丝未锁紧，接地线径太小，接地线路断路等问题4、泄露电流测试Touch current test是指当设备供应电流时，流经设备金属可接触部分经人体至接地部分或可接触部分的电流。

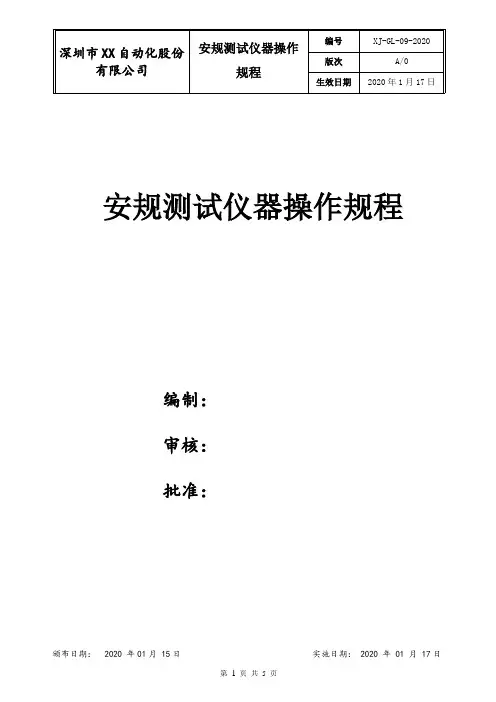

编制：审核：批准：颁布日期： 2020 年01月 15日实施日期： 2020 年 01 月 17日目录封面 (1)目录 (3)1. 原则和注意事项 (3)2. 常用标识和按键 (3)3. 步骤 (3)举例 (4)文件修定履历表 (5)安规测试仪器操作规程1.原则和注意事项1)测试之前先设立禁区，做好安全措施。

2)测试时需两人同时在场，一人负责测试，一人负责监督。

3)先测试接地实验，再耐压测试，最后做绝缘测试。

4)转换测试项目前，必须先停止当前的测试项目。

5)测试过程中，如出现仪表报警，闪烁，击穿等，马上停止测试。

6)测试耐压和绝缘用“HV”和“RETURN”端，“HV”端接线为软性红色线，“RETURN”端接线为黑色线；测试接地用“CURRENT”和“RETURN”，“RETURN”端始终接地。

2.常用标识和按键1)POWER按钮：测试仪桶/断电；2)ACW；交流耐压测试；3)DCW；直流耐压测试；4)IR：绝缘测试；5)GND：接地电阻测试；6)RESET键：停止测试或重新设置参数；7)TEST键：测试启动键；8)STEP键：测试项目转换键；选择测试项目方法：1.直接按标识键；2.按EXET退出最后菜单，按STEP键跳转测试项目。

3.步骤1)项目测试前设置参数2)确定测试项目3)接线和拆线4)开始测试5)记录测试结果6)还原接线举例380VAC耐压测试1)设置参数：电压2500V，RAMP TIME：60S（根据要求自行设置），测试时间60S（根据要求自行设置），高低限制，报警，补充。

2)测A相：在380V回路上取设备断开和380V回路相关的感性和容性电路断开，380V断路器合上。

HV端接线到A相输入端，RETURN端与接地铜牌相连。

3)按TEST键，开始测试4)记录测试结果5)断开测试线，还原设备接线门锁接地电阻测试1)参数设置：电压8V，电路25A，测试时间60S（根据要求自行设置），高低限制，报警，补充2)牢固的将CURRENT端夹在门锁的金属部分，RETURN端夹在机柜的接地螺栓上3)按TEST键，开始测试4)记录测试结果5)断开测试线。

仪迪安规综合测试仪安全操作及保养规程1. 简介仪迪安规综合测试仪是一种用于测试和评估电子设备的安全性能的仪器。

为了确保测试的准确性和避免意外事故发生，本文档旨在提供仪迪安规综合测试仪的安全操作指南和保养规程。

2. 安全操作2.1. 个人安全•在使用仪迪安规综合测试仪之前，请仔细阅读并理解本文档中的全部内容。

•在使用仪器时，请佩戴防护眼镜和耳塞，以防止可能的物品飞溅和噪音。

•使用仪器时，请确保工作区域保持干燥，并避免接触金属或湿润的表面。

•在操作和维护仪器时，请确保仪器已断电，并拔下电源插头以防止电击。

2.2. 仪器操作•在开始任何测试之前，请确保仪迪安规综合测试仪的所有部件和连接线都处于良好的工作状态。

•仪器应放置在平稳的工作平台上，避免碰撞和倾倒。

•在测试期间，请注意仪器的指示灯和显示屏，确保仪器正常工作。

•在连接或断开设备时，请确保仪器和被测试设备都已断电。

•在对高电压设备进行测试时，请确保自己和其他人员远离高电压部分。

•在测试过程中，如发现异常声音、烟雾或异常温度，请立即停止测试并断开电源。

•在测试结束后，请将仪器恢复到初始状态，并断开电源。

2.3. 急救措施•在操作仪器时，如发生触电、灼伤或其他伤害事故，请立即停止使用仪器，并采取适当的急救措施。

•如果情况紧急，请拨打当地的紧急救援电话（如120）。

3. 保养规程3.1. 仪器保养•在使用完仪迪安规综合测试仪后，请将其清洁干净，并确保所有部件和连接线都正确放置。

•定期检查仪器的外观和连接线，如发现任何损坏或松动的部件，请及时修复或更换。

•避免将液体或金属物质溅到仪器上，以免损坏仪器。

•在不使用仪器时，请将其存放在干燥、避光和防尘的地方。

3.2. 软件更新•仪迪安规综合测试仪可能需要定期进行软件更新以保持其性能和功能的最新状态。

•在进行软件更新之前，请确保已备份您仪器上的所有数据。

•在进行软件更新时，请按照仪器提供的操作指南进行，以避免错误和损坏。

安规综合测试仪-19032使用操作说明安规综合测试仪-19032 使用操作说明1.一般规定使用本仪器之前，请先了解本仪器所使用的相关安规标志，以保证安全。

在开启本仪器电源之前，请先选择正确输入电压源(115/230VAC)规格及正确的输入保险丝。

2.前面板功能说明，如图2-1前面板图示（图2-1）按键区功能说明2.1Power 开关：为供应本测试机所需之交流电源的开关。

在使用此开关之前请先详阅读本“安规综合测试仪-19032 使用注意事项”。

2.2STOP 复位：重置按键，当按下此键后主机立即回复到预备测试状态下，亦切断输出且同时清除所有的判定。

2.3START 开始：启动测试键，当按下此键后主机便处于测试状态下，即测试端有输出且各项判定功能也同时启动。

2.4 Cursor 移动：[△] [▽] 两按键用以移动反白光标。

2.5 MENU 菜单：在各主要显示模式下，按下此键即可回到『MAIN MENU』模式。

2.6 PRINT 打印：在『PROGRAM』模式下，按下此键即可透过打印机印出测试参数。

在『TEST』模式下，按下此键即可透过打印机印出测试结果。

2.7 LOCAL ：当主机处于 Remote 状态下时，可透过此键将控制权交还给主机1-6安规综合测试仪-19032使用操作说明2.8 Cal-Enable：校正开关，非专业人员禁止使用此功能，否则可能造成产品故障。

2.9 Update：软体更新开关，非专业人员禁止使用此功能。

2.10字键/字符键：为输入各项测试参数数据 (数值或英文字母)。

在『MAIN MENU』显示模式下1—5键可进入各项显示模式。

2.11Function 功能键：在各个不同的显示画面下，有不同的功能。

显示器的右边会有对应的功能说明，若说明文字为空白或灰阶字体，表示该对应功能键无效端子区功能说明2.12 OUTPUT：高压输出的高电位端，此输出端属于高电位输出端通常为高电压输出，因此此测试端是非常危险。

安规测试仪使用方法安规测试仪是一种用于检测电器产品是否符合相关标准和规范的设备。

它可以测量电器产品的电气参数，如电流、电压、功率和频率，并确保产品在正常操作范围内。

使用安规测试仪可以帮助制造商和公司确保产品的质量和安全性，并满足各种国际安全和符合性标准。

以下是一个基本的安规测试仪的使用方法：1.准备工作：-确保测试仪器处于合适的环境温度和湿度下。

-确保测试仪器与被测试设备的接线正确连接。

-验证测试仪器的电源和接地是否正常。

2.设定测试参数：-根据被测试设备的规范和标准，设定合适的测试参数，如电流、电压、功率和频率等。

-设置测试仪器的测量范围和灵敏度，确保能够准确测量被测试设备的参数。

3.进行测试：-打开测试仪器的电源，等待其启动并进行自检。

-将被测试设备连接到测试仪器上，确保接线正确并牢固。

-开始测试，观察测试仪器的指示和显示，记录测量结果。

4.分析和判定：-根据被测试设备的标准和规范，对测量结果进行分析和判定。

-如果测量结果符合标准和规范要求，则被测试设备通过测试。

-如果测量结果不符合标准和规范要求，则被测试设备不通过测试，需要进行进一步的调整和改进。

5.记录和报告：-记录每一个测试的测量结果和相应参数。

-生成测试报告，包括被测试设备的详细信息、测试结果和评估。

-报告应清晰、准确地表达被测试设备的测试情况，以便后续追踪和审查。

除了上述基本的使用方法，安规测试仪也有其他高级功能和应用，例如防止过载、漏电流测试、绝缘测试和内部电路分析等。

在使用这些高级功能时，用户应详细了解设备的操作手册和使用说明，并根据实际需求进行设置和操作。

总结起来，使用安规测试仪的方法主要包括准备工作、设定测试参数、进行测试、分析和判定，以及记录和报告。

通过正确和规范的使用，可以确保被测试设备的质量和安全性，并满足相关的标准和规范要求。

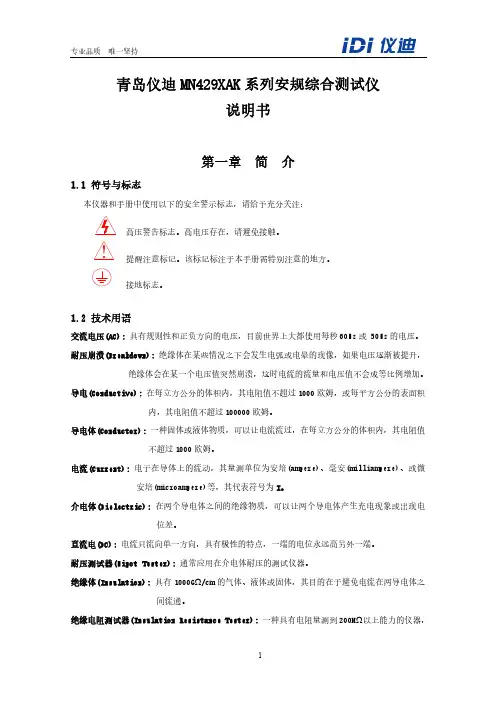

专业品质唯一坚持青岛仪迪MN429XAK系列安规综合测试仪说明书交流电压(AC): 具有规则性和正负方向的电压，目前世界上大都使用每秒60Hz或 50Hz的电压。

耐压崩溃(Breakdown): 绝缘体在某些情况之下会发生电弧或电晕的现像，如果电压逐渐被提升，绝缘体会在某一个电压值突然崩溃，这时电流的流量和电压值不会成等比例增加。

导电(Conductive): 在每立方公分的体积内，其电阻值不超过1000欧姆，或每平方公分的表面积内，其电阻值不超过100000欧姆。

导电体(Conductor): 一种固体或液体物质，可以让电流流过，在每立方公分的体积内，其电阻值不超过1000欧姆。

电流(Current): 电子在导体上的流动，其量测单位为安培(ampere)、毫安(milliampere)、或微安培(microampere)等，其代表符号为I。

介电体(Dielectric): 在两个导电体之间的绝缘物质，可以让两个导电体产生充电现象或出现电位差。

直流电(DC): 电流只流向单一方向，具有极性的特点，一端的电位永远高另外一端。

耐压测试器(Hipot Tester): 通常应用在介电体耐压的测试仪器。

绝缘体(Insulation): 具有1000GΩ/cm的气体、液体或固体，其目的在于避免电流在两导电体之间流通。

绝缘电阻测试器(Insulation Resistance Tester): 一种具有电阻量测到200MΩ以上能力的仪器，一般都必须在电阻表内使用一个高压电源供应器，量测能力才能超过200 M 以上。

泄漏电流(Leakage): AC或DC电流流经绝缘体或其表面，在AC方面也同时会流经电容体，电流的 流量和电压成正比例。

绝缘电容体的阻抗值为恒定，除非发生耐压崩溃的现象。

电阻( Resistance): 一种可以阻止电流流通的物质，在电流通过这种物质后，会用产生热量作为表现的方式，其单位为Ω，而代表符号为R。

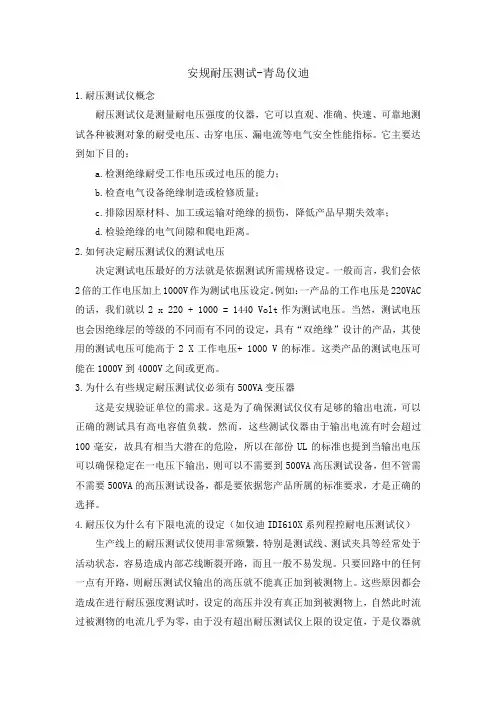

安规耐压测试-青岛仪迪1.耐压测试仪概念耐压测试仪是测量耐电压强度的仪器，它可以直观、准确、快速、可靠地测试各种被测对象的耐受电压、击穿电压、漏电流等电气安全性能指标。

它主要达到如下目的：a.检测绝缘耐受工作电压或过电压的能力；b.检查电气设备绝缘制造或检修质量；c.排除因原材料、加工或运输对绝缘的损伤，降低产品早期失效率；d.检验绝缘的电气间隙和爬电距离。

2.如何决定耐压测试仪的测试电压决定测试电压最好的方法就是依据测试所需规格设定。

一般而言，我们会依2倍的工作电压加上1000V作为测试电压设定。

例如：一产品的工作电压是220VAC 的话，我们就以2 x 220 + 1000 = 1440 Volt作为测试电压。

当然，测试电压也会因绝缘层的等级的不同而有不同的设定，具有“双绝缘”设计的产品，其使用的测试电压可能高于2 X工作电压+ 1000 V的标准。

这类产品的测试电压可能在1000V到4000V之间或更高。

3.为什么有些规定耐压测试仪必须有500VA变压器这是安规验证单位的需求。

这是为了确保测试仪仪有足够的输出电流，可以正确的测试具有高电容值负载。

然而，这些测试仪器由于输出电流有时会超过100毫安，故具有相当大潜在的危险，所以在部份UL的标准也提到当输出电压可以确保稳定在一电压下输出，则可以不需要到500VA高压测试设备，但不管需不需要500VA的高压测试设备，都是要依据您产品所属的标准要求，才是正确的选择。

4.耐压仪为什么有下限电流的设定（如仪迪IDI610X系列程控耐电压测试仪）生产线上的耐压测试仪使用非常频繁，特别是测试线、测试夹具等经常处于活动状态，容易造成内部芯线断裂开路，而且一般不易发现。

只要回路中的任何一点有开路，则耐压测试仪输出的高压就不能真正加到被测物上。

这些原因都会造成在进行耐压强度测试时，设定的高压并没有真正加到被测物上，自然此时流过被测物的电流几乎为零，由于没有超出耐压测试仪上限的设定值，于是仪器就会给出试验合格的提示，认为绝缘是合格的。

安规测试仪操作规程第一章总则第一条为了规范安规测试仪的操作行为，确保测试工作的准确性和可靠性，特制定本操作规程。

第二条安规测试仪的操作包括设备准备、测试前准备、测试操作、数据处理和设备维护等环节。

第二章设备准备第三条操作人员在使用安规测试仪之前，应查看并熟悉设备的使用说明书，并具备设备操作的基本知识。

第四条安规测试仪应保持清洁干燥，并确保设备正常工作。

第五条操作人员应检查设备的电源是否正常，电池电量是否充足，并确保设备与电源的连接稳定。

第六条安规测试仪在正式使用前，应完成设备的校准工作，并记录校准结果。

第三章测试前准备第七条操作人员在进行安规测试之前，应了解测试对象的相关信息，包括但不限于型号、规格和使用场景等。

第八条操作人员应根据测试对象的特点，选择合适的测试模式和测试参数。

第九条操作人员应仔细检查测试接线是否正确，并确保接线牢固。

第十条操作人员应根据测试对象的电流等级，选择合适的电流传感器，并正确接入测试电路。

第十一条操作人员应根据测试对象的电压等级，选择合适的电压传感器，并正确接入测试电路。

第四章测试操作第十二条操作人员在进行测试操作前，应确认测试环境是否安全可靠，无危险物品或环境，并保持良好的工作状态。

第十三条操作人员应按照设备的操作流程，进行测试操作，并依次记录测试参数和测试结果。

第十四条操作人员进行测试操作时，应注意自身安全，佩戴个人防护装备，并遵守相关的安全操作规程。

第十五条操作人员在测试过程中，如遇到异常情况，应立即停止测试，并采取相应的措施处理。

第十六条操作人员应定期对测试数据进行复核和分析，确保测试结果的准确性。

第五章数据处理第十七条操作人员应使用合适的软件工具，对测试数据进行处理和分析，以获得更加准确的测试结果。

第十八条操作人员应妥善保存测试数据和处理结果，并制作测试报告。

第十九条操作人员应及时将测试数据上传到相关的数据库或系统中，以备查阅和分析。

第六章设备维护第二十条操作人员应按照设备的维护要求，对安规测试仪进行定期的检查和维护。

安规测试仪使用方法一、安规测试仪的基本结构和工作原理二、准备工作1.首先，确认被测设备的工作电压和电流范围。

2.然后，将安规测试仪与被测设备进行连接。

根据被测设备的输入和输出接口，选择合适的接线方式。

通常有五条线：电源线、接地线、输入线、输出线、模拟辅助线。

确保连接好后，使用测试针夹进行固定。

三、功能选择和参数设置1.打开安规测试仪的电源。

待仪器启动后，进入菜单界面。

2.根据被测设备的类型和测试要求，选择合适的测试功能。

一般有漏电流测试、绝缘电阻测试、接地电阻测试、介电强度测试等选项。

根据具体需求，在菜单界面上进行选择。

3.进行参数设置。

根据被测设备的额定电压和额定电流值，设置相应的参数。

还可以设置测试时间、触发方式、报警值等。

确保参数设置正确后，进入测试状态。

四、测试操作1.在测试过程中，保持设备的通电状态。

根据设备的不同，进行相应的测试操作。

例如，在漏电流测试中，需要通过安全电流开路测试、触及电压测试和等效电流测试等步骤。

2.等待测试结果。

一般情况下，安规测试仪会自动记录测试数据并显示在设备屏幕上。

可以根据需要，将数据导出到电脑进行进一步分析。

3.结束测试。

测试完成后，关闭被测设备的电源，并将安规测试仪断电。

五、数据处理和分析1.根据测试结果，进行数据处理。

将测试结果与相关标准进行对比，判断被测设备是否符合安全要求。

如果不符合，可以根据测试数据分析问题原因。

2.进行数据分析。

对测试数据进行统计和分析，得出结论。

如果需要，可以制作测试报告，并将结果保存。

六、注意事项1.在使用安规测试仪时，必须遵循相关的操作规程和安全操作流程。

严禁在无专业知识和经验的情况下进行操作。

2.定期对安规测试仪进行校准和维护。

根据生产厂家的要求和实际使用情况，定期进行校准和维修，确保测试结果的准确性和可靠性。

3.在进行测试时，要防止电击和触电的危险。

注意保持仪器和测试环境的干燥，避免触摸裸露的导体。

4.在测试前，要确认被测设备的工作状态和安全保护措施是否正常。

安规测试仪使用方法
安规测试仪是检测电子设备是否符合某种国家标准或是某国电信部门
要求的测试设备，主要是检测电磁兼容性，也即是能从相应的电磁辐射中
得到的电磁干扰的安全水平是否达到一定的阈值。

1、准备工具：安规测试仪本身、被测设备、各种测量适配器等；
2、设置：仪器的初始化设置及检测设备的初始化设置；
3、连接：把安规测试仪与被测设备连接接好，并确保连接状态稳定；
4、检测：根据有关测试标准和标准要求，进行安规测试、谐振调谐
测试等，并记录检测结果；
5、测试报告：整理安规测试的检测结果，结合安规标准的要求，把
测试报告撰写清楚，并把整份测试报告提交审核。

安规测试仪使用完毕后，应当把仪器和相关设备清理干净，妥善保管，以免污染环境，另外也要定期进行校准，保证仪器的精准性。

电火花检测仪操作步骤检测仪如何操作电火花检测仪操作步骤，下面为大家总结了以下几点：1、操作前，先要谙习各部件名称功能。

（1）高压指示表：其数值直接指示输出的高压（KV）；（2）高压调整旋电火花检测仪操作步骤，下面为大家总结了以下几点：1、操作前，先要谙习各部件名称功能。

（1）高压指示表：其数值直接指示输出的高压（KV）；（2）高压调整旋钮：调整高压输出的强弱，以适应不同防腐层检测需要；（3）功能选择开关：具有工作、关、充电三档功能；（4）电源指示灯：电源开关打到工作时即亮；（5）高压探头连接插座：用于连接高压探头及主机部分；（6）接地座：用于连接地长线（10米）（7）电池欠压指示灯；（8）充电指示灯（9）报警孔：凡有高压火花产生，由此发出声音报警；（10）充电插座；（11）保险丝：电源保险丝此处为2A；（12）探极连接端子：用于连接各种探极；（13）手柄：探测时用手握住此柄；（14）高压开关：打开此开关，才能产生高压；（15）连接电缆；（16）高压探头连接插头：此插头与（5）插座连接。

2、使用方法：（1）探头连接电缆（15）与高压连接插头（16）插入主机的高压探头连接插座（5）。

（2）依据不同的探测需要选择适当的探极。

（3）检查机器工作情况；a、将电源开关打到工作，电源指示灯应点亮。

接好地线。

b、按下高压枪上的高压开关（14），调整高压调压旋钮至检测所需电压。

c、将接地长线的裸点与探极接近，应有火花产生，并伴有声响报警，缓缓调高输出高压，火花产生的距离越来越大，说明仪器工作正常，即可开始检测。

（检测时接地线的夹子必需夹在被测工件上。

）（4）依据防腐层厚度选择合适的检测电压。

其高压调整过程如下：先按（3）中a、b两项进行。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

表一
仪器电弧失效报警显示的意义：
例如，仪器设定ARC ON时，并且选定ARC 灵敏度为出厂默认值5时，仪器检测DUT报警提示 ARC Fail，意味着仪器侦测到该被测物(DUT)内部，被侦测到一个峰值大于12mApeak，频率大于10KHz的高频电弧脉冲。

如何确定选择灵敏度为多少？
程控耐压测试仪出厂电弧灵敏度的默认值为5，是因为我们经过统计，而且一些客户也经过长时间的使用后统计的结果，认为5是比较可以接受的一个数字，灵敏度太高可能造成不良率高，不符合成本平衡，太低又可能对产品的品质留下长远的忧患。

因此如何选择灵敏度级别，应该由用户自己根据产品特性经过一段时间的统计，充分考虑了不良率高低的情况等各种因子，来决定灵敏度高低。

MN42361安规测试仪安全操作规程（ISO45001-2018/ISO9001-2015）1.0目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2.0范围：2.1该操作规范适用于公司型号为MN42361的安规测试仪的使用。

2.2该仪器适用于交流耐压测试、直流耐压测试、绝缘阻抗测试和接地测试。

3.0职责与权限：3.1使用部门：使用人员负责日常仪器点检记录的登记；使用人员严格按此规范正确操作。

3.2质量中心：负责仪器的校验计划安排和实施校验.4.0作业内容：4.1使用前点检及使用时注意事项：4.1.1插电前先确定后面板电压选择器设定在与电压相符的位置，以免损坏仪器。

4.1.2为避免电击，电源线必须接地。

4.1.3不可在带电的电路上或设备上使用耐压测试器。

4.1.4将仪器调至耐压输出状态，两端口夹空载，按测试键，测试结果显示PASS 为合格，显示FALL为不合格,请及时报修；两输出端口夹对接，按测试键，测试结果显示PASS为不合格，请检查输出线路，显示FALL为合格。

4.1.5将仪器调至绝缘输出状态，两端口夹空载，按测试键，测试结果显示PASS为合格，显示FALL为不合格,请及时报修；两输出端口夹对接，按测试键，测试结果显示PASS为不合格，请检查输出线路，显示FALL为合格。

4.1.6将仪器调至接地输出状态，两端口夹空载，按测试键，测试结果显示FALL 为合格，显示PASS为不合格,请检查输出线路；两输出端口夹对接，按测试键，测试结果显示PASS为合格，显示FALL为不合格。

请及时报修.4.1.7点检结束请将点检情况记录于《点检记录表》4.2一般测试参数设定:在所有的设定过程中,如果不必全部重新设定时,可以在任何一个步骤完成后,按“反回”或“停止”键离开测试参数设定模式，程序会自动进入待测模式，并将已设定的测试参数存入内存内。

程序不接受不合理的设定和输入，如有不合理的设定或输入时，会发出两个短暂哔的警告声并且回到原先的设定。

安规综合测试仪使用操作说明一、产品概述二、产品功能1.电气性能测试：测试产品的输入电流、输入电压、功率因素等电气性能指标，以确保产品工作在安全电气参数范围内。

2.绝缘性能测试：测试产品的绝缘电阻，以判断产品的绝缘性能是否符合标准要求。

3.跳闸保护测试：测试产品的过流跳闸保护时间和过压跳闸保护时间，以验证产品的安全保护性能。

4.启动性能测试：测试产品的启动电流和启动时间，以判断产品的启动性能是否符合要求。

三、注意事项1.使用前请认真阅读本操作说明书，并按照说明进行操作。

2.检查测试仪是否完好无损，若发现有损坏或缺陷，请勿使用。

3.请确保所测试的电子产品符合标准要求。

4.在测试过程中，请遵循电器安全操作规程，以免发生意外。

四、使用步骤1.连接电源：将测试仪的电源线插入交流电源插座，将电源开关打开。

2.连接被测试产品：根据被测试产品的类型，使用相应的接口线连接到测试仪的测试接口上。

3.设置测试参数：使用测试仪上的控制面板或触摸屏，在界面上设置正确的测试参数，例如输入电压、电流范围等。

4.进行测试：按下开始测试按钮，测试仪将会自动进行测试，同时显示测试结果。

5.结果判定：根据测试结果，判断产品是否符合安全性能要求。

若符合，记录测试结果；若不符合，需进行修正或重新设计。

6.测试完成后，断开电源，并将测试仪恢复到初始设置状态，以备下次使用。

五、维护保养1.定期清洁：切断电源后，使用软布轻轻擦拭测试仪表面，保持干净。

2.防尘防湿：使用结束后，请存放在干燥、通风的地方，避免灰尘和湿气对测试仪的影响。

3.定期维护：请按照说明书要求，定期进行内部维护和保养，以保证测试仪的正常运行。

4.注意安全：在维护过程中，请断开电源，并确认仪器已处于关机状态，以免发生电击或其他意外。

六、故障排除1.无法开机：请检查电源线是否插紧，交流电源是否正常，尝试更换电源插座再次启动。

2.测试结果异常：请检查测试参数是否设定正确，接口线是否连接正常，被测产品是否符合标准要求。
