第三节渗透检测一、概述由于毛细管作用，涂覆在洁净、干燥零件表面上的荧光(或着色)渗透液会渗入到表面开口缺陷中；去除零件表面的多余渗透液，并施加薄层显像剂后，缺陷中的渗透液回渗到零件表面，并被显像剂吸附，形成放大的缺陷显示；在黑光(或白光)下观察显示，可确定零件缺陷的分布、形状、尺寸和性质等。
渗透检测的基本步骤包括：预处理、渗透、去除、干燥、显像、检验和后处理共七个步骤。
渗透检测主要用于检测各种非多孔性固体材料制件的表面开口缺陷，适用于原材料、在制零件、成品零件和在用零件的表面质量检验。
渗透检测的主要功能是检测零件的表面质量。
渗透检测的优点是：缺陷显示直观；检测灵敏度高；可检测的材料与缺陷范围广；一次操作可检测多个零件，可检测多方位的缺陷；操作简单等。
渗透检测的缺点是：只能检测零件的表面开口缺陷；一般只能检测非多孔性材料；对零件和环境有污染等。
渗透检测与磁粉、涡流检测的比较渗透探伤的分类1. 方法分类的依据：渗透液种类、清洗方式、显象方式、灵敏度2. 分类①根据渗透液种类（染料）和清洗方法的分类：水洗型荧光法（FA）水洗型着色法（V A）后乳化型荧光法（FB）后乳化型着色法（VB）溶剂清洗型荧光法（FC）溶剂清洗型着色法（VC) F：荧光法V：着色法A：水洗型B：后乳化型C：溶剂清洗型②根据显像剂类型的方类：干式显像法：（用于荧光法） D水基湿显像法：水溶液显像：A;水悬浮液显像：W非水基湿显像法：（溶剂悬浮、速干式）S特殊显象法： E自显象法：N③根据渗透探伤灵敏度的分类：很低级、低级、中级、高级、超高级各种方法的优缺点（一）各种方法的优缺点（二）二、物理基础（一）毛细管作用如图1－6所示，将细管插入液体中时，由于表面张力和附着力的作用，管内的液体可能呈凹面而上升(当液体润湿管子时)，也可能呈凸面而下降(当液体不润湿管子时)，这种现象称为毛细管现象，或称毛细管作用。
图1－6 毛细管作用润湿液体在毛细管中上升的高度，可用下列公式计算：2cos h r g σθρ=式中 h ——液体在毛细管中上升的高度，单位是m ；σ——液体的表面张力系数，单位是N /m ；θ——液体对固体表面的接触角，单位是°；r ——毛细管的内半径，单位是m ；ρ——液体的密度，单位是kg ／m ；g ——重力加速度，单位是m ／s 。
无损检测综合知识屠耀元上海斯耐特无损检测技术培训中心2003.2-2005.71.1 无损检测概论1.1.1 无损检测通用方法及技术一、无损检测的定义：不破坏材料的外形和性能的情况下，检测该材料的内部结构（组织与不连续）和性能，该技术称为无损检测。
英文全称：Non Destructive Testing (NDT)二、常用无损检测方法（1）射线检测：Radiographic Testing (RT)●射线的种类与本质：χ射线、γ射线和中子射线。
χ射线和γ射线与无线电波、红外线、可见光、紫外线一样，都是电磁波；而中子射线是粒子。
●X射线的产生：X射线管、X射线机●γ射线的产生：γ射线是放射性原子核在衰变时放射出来的电磁波。
γ射线机射线检测：原理、方法与应用●利用射线透过物体时产生的吸收和散射现象，检测材料中因缺陷存在而引起射线强度改变的程度来探测缺陷的方法称为射线检测技术，可分为：⑴射线照相法；⑵荧光屏法；⑶工业电视法●检测对象类型：金属；非金属。
焊缝；铸件。
●检测缺陷类型：裂纹；气孔；未焊透；未融合；夹渣；疏松；冷隔等。
#●射线检测与超声检测比较：⑴射线检测优点是缺陷显示直观；定量、定位准确；可以定性；检测结果可以长期保留。
缺点是检测周期长；成本高；大厚度工件检测比较困难。
⑵超声检测优点是检测周期短；成本低；大厚度工件检测方便；缺点是不能显示缺陷形状；不能精确定量，不能定性。
（2）超声检测：Ultrasonic Testing (UT)●超声波的本质：机械波，它是由于机械振动在弹性介质中引起的波动过程，例如水波、声波、超声波等●超声波的类型：纵波和横波表面波（瑞利波）、板波●超声波的性质：（1）声速：与材料性质有关、与波的种类有关（2）波的叠加、干涉及驻波（3）反射、折射和波型转换●超声波的产生：仪器、探头●超声波与工件的接触：耦合剂●超声波在工件内的传播与反射、波的接收●超声波检测原理：探头发射的超声波通过耦合剂在工件中传播，遇到缺陷时反射回来被探头接收。
第一章无损检测概论1.1无损检测的定义与分类所谓无损检测，从字面上理解就是指在不损坏试件的前提下，对试件进行检查和测试的方法。
射线检测（RT）、超声波检测（UT)、磁粉检测（MT)和渗透检测（PT）是开发较早，应用较广泛的探测缺陷的方法，被称为四大常规检测方法。
其中RT 和UT主要用于探测试件内部缺陷，MT和PT主要用于探测试件表面缺陷。
1.2无损检测的目的应用无损检测技术，通常是为了达到以下目的：1.保证产品质量应用无损检测技术，可以探测到肉眼无法看到的试件内部和表面的缺陷。
应用无损检测技术的另一个优点是可以进行百分百检验。
采用破坏性检测，在检测完的同时也破坏了试件，因此破坏性检测只能进行抽样检验。
许多重要的材料，结构或产品，必须保证万无一失，只有采用无损检测手段，才能为质量提供有效保证。
2.保障使用安全即使是设计和制造质量完全符合规范要求的设备或零部件，在经过一段时间使用后也可能发生破坏事故。
为了保障使用安全，对有特殊要求的在用设备，必须定期进行检验，及时发现缺陷，避免事故发生，无损检测就是在用设备定期检验的主要内容和发现缺陷的最有效手段。
3.改进制造工艺在产品生产过程中，为了了解制造工艺是否适宜，必须事先进行工艺试验。
在工艺试验中，经常对工艺试样进行无损检测，并根据检测结果改进制造工艺，最终确定理想的制造工艺。
4.降低生产成本在产品制造过程中进行无损检测，往往被认为要增加检查费用，从而使制造成本增加。
如果在制造过程中的适当环节正确地进行无损检测，就是防止以后工序的浪费，减少返工，降低废品率，从而降低制造成本。
如对铸造件进行机械加工，有时不允许机加后表面出现气孔、裂纹等缺陷，选择在机加工前对要进行加工部位实施无损检测，对发现缺陷的部位就不再加工，从而降低废品率，节省加工工时。
1.3无损检测的应用特点1.无损检测要与破坏性检测相结合无损检测最大的特点就是能在不损伤材料、工件和结构的前提下进行检测，但不是所有需要检测的项目和指标都能进行无损检测，无损检测技术本身还有局限性。

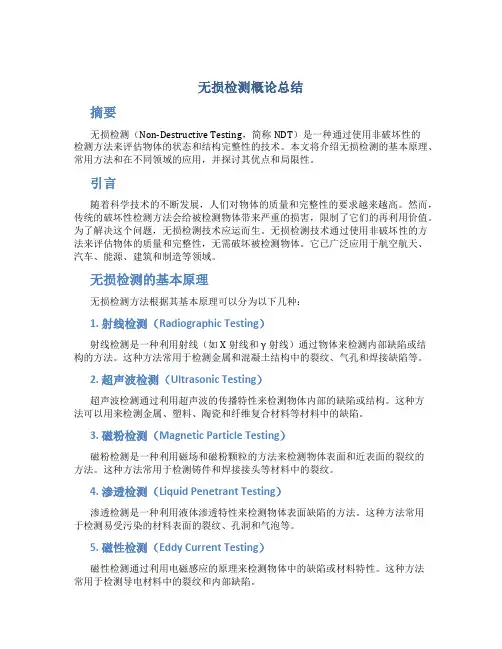

无损检测概论总结摘要无损检测（Non-Destructive Testing，简称NDT）是一种通过使用非破坏性的检测方法来评估物体的状态和结构完整性的技术。
本文将介绍无损检测的基本原理、常用方法和在不同领域的应用，并探讨其优点和局限性。
引言随着科学技术的不断发展，人们对物体的质量和完整性的要求越来越高。
然而，传统的破坏性检测方法会给被检测物体带来严重的损害，限制了它们的再利用价值。
为了解决这个问题，无损检测技术应运而生。
无损检测技术通过使用非破坏性的方法来评估物体的质量和完整性，无需破坏被检测物体。
它已广泛应用于航空航天、汽车、能源、建筑和制造等领域。
无损检测的基本原理无损检测方法根据其基本原理可以分为以下几种：1. 射线检测（Radiographic Testing）射线检测是一种利用射线（如X射线和γ射线）通过物体来检测内部缺陷或结构的方法。
这种方法常用于检测金属和混凝土结构中的裂纹、气孔和焊接缺陷等。
2. 超声波检测（Ultrasonic Testing）超声波检测通过利用超声波的传播特性来检测物体内部的缺陷或结构。
这种方法可以用来检测金属、塑料、陶瓷和纤维复合材料等材料中的缺陷。
3. 磁粉检测（Magnetic Particle Testing）磁粉检测是一种利用磁场和磁粉颗粒的方法来检测物体表面和近表面的裂纹的方法。
这种方法常用于检测铸件和焊接接头等材料中的裂纹。
4. 渗透检测（Liquid Penetrant Testing）渗透检测是一种利用液体渗透特性来检测物体表面缺陷的方法。
这种方法常用于检测易受污染的材料表面的裂纹、孔洞和气泡等。
5. 磁性检测（Eddy Current Testing）磁性检测通过利用电磁感应的原理来检测物体中的缺陷或材料特性。
这种方法常用于检测导电材料中的裂纹和内部缺陷。
无损检测的优点和局限性无损检测技术具有许多优点，包括：•非破坏性：无损检测技术可以在不破坏被检测物体的情况下进行评估，保持其完整性和使用价值。

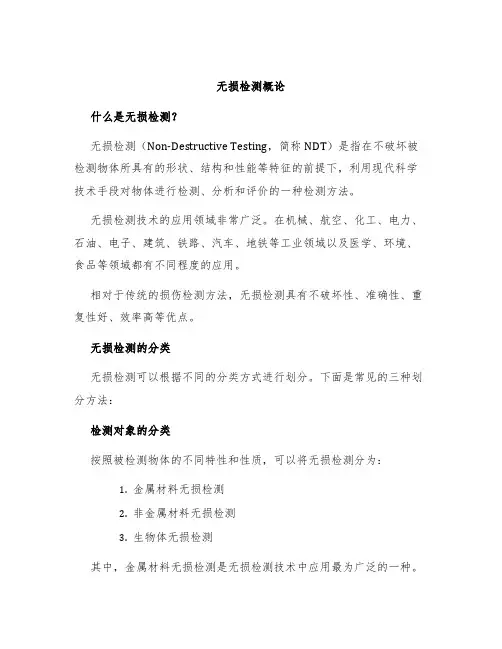

无损检测概论什么是无损检测？无损检测（Non-Destructive Testing，简称NDT）是指在不破坏被检测物体所具有的形状、结构和性能等特征的前提下，利用现代科学技术手段对物体进行检测、分析和评价的一种检测方法。
无损检测技术的应用领域非常广泛。
在机械、航空、化工、电力、石油、电子、建筑、铁路、汽车、地铁等工业领域以及医学、环境、食品等领域都有不同程度的应用。
相对于传统的损伤检测方法，无损检测具有不破坏性、准确性、重复性好、效率高等优点。
无损检测的分类无损检测可以根据不同的分类方式进行划分。
下面是常见的三种划分方法：检测对象的分类按照被检测物体的不同特性和性质，可以将无损检测分为：1.金属材料无损检测2.非金属材料无损检测3.生物体无损检测其中，金属材料无损检测是无损检测技术中应用最为广泛的一种。
检测原理的分类按照检测方法使用的原理不同，可以将无损检测分为：1.声波检测2.电磁波检测3.热学检测4.光学检测5.磁学检测6.超声波检测7.射线检测其中，超声波检测和射线检测是应用最为广泛的两种方法。
检测手段的分类按照检测设备或手段的不同，可以将无损检测分为：1.传统无损检测2.智能无损检测传统无损检测主要依赖于人工操作，而智能无损检测则结合了计算机视觉和机器学习技术，实现了智能化检测和判定。
无损检测的应用无损检测已经在各行各业中得到了广泛的应用。
下面列举了一些常见的应用场景：1.机械制造业中的零部件、轴承等的无损检测2.航空航天领域中的飞机发动机叶片、航空材料、航空油箱等的无损检测3.电力工业中的发电设备、管道、储罐等的无损检测4.医学领域中的医用器械、骨骼和关节等的无损检测5.铁路领域中的铁路道岔、钢轨、车体等的无损检测无损检测的发展趋势在不断发展和进步的道路上，无损检测也不断增加新的技术和手段，实现更高效、更准确和更安全的检测。
其中，以下几个方面是无损检测的发展趋势：•自动化、智能化：采用智能化设备和算法，实现智能化无损检测。

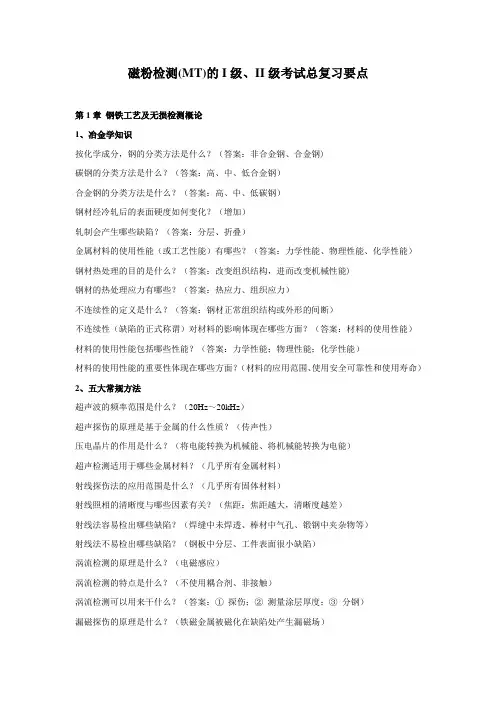

磁粉检测(MT)的I级、II级考试总复习要点第1章钢铁工艺及无损检测概论1、冶金学知识按化学成分，钢的分类方法是什么？（答案：非合金钢、合金钢)碳钢的分类方法是什么？（答案：高、中、低合金钢）合金钢的分类方法是什么？（答案：高、中、低碳钢）钢材经冷轧后的表面硬度如何变化？（增加）轧制会产生哪些缺陷？（答案：分层、折叠）金属材料的使用性能（或工艺性能）有哪些？（答案：力学性能、物理性能、化学性能）钢材热处理的目的是什么？（答案：改变组织结构，进而改变机械性能)钢材的热处理应力有哪些？（答案：热应力、组织应力）不连续性的定义是什么？（答案：钢材正常组织结构或外形的间断）不连续性（缺陷的正式称谓）对材料的影响体现在哪些方面？（答案：材料的使用性能）材料的使用性能包括哪些性能？（答案：力学性能；物理性能；化学性能）材料的使用性能的重要性体现在哪些方面？（材料的应用范围、使用安全可靠性和使用寿命）2、五大常规方法超声波的频率范围是什么？（20Hz～20kHz）超声探伤的原理是基于金属的什么性质？（传声性）压电晶片的作用是什么？（将电能转换为机械能、将机械能转换为电能）超声检测适用于哪些金属材料？（几乎所有金属材料）射线探伤法的应用范围是什么？（几乎所有固体材料）射线照相的清晰度与哪些因素有关？（焦距：焦距越大，清晰度越差）射线法容易检出哪些缺陷？（焊缝中未焊透、棒材中气孔、锻钢中夹杂物等）射线法不易检出哪些缺陷？（钢板中分层、工件表面很小缺陷）涡流检测的原理是什么？（电磁感应）涡流检测的特点是什么？（不使用耦合剂、非接触）涡流检测可以用来干什么？（答案：①探伤；②测量涂层厚度；③分钢）漏磁探伤的原理是什么？（铁磁金属被磁化在缺陷处产生漏磁场）漏磁探伤的检测范围是什么？（表面近表面）漏磁探伤可否用于高温状态？（温度达到居里点以上时，否）渗透探伤的原理是什么？（毛细现象）渗透探伤适于检测哪些缺陷？（表面开口缺陷）渗透探伤的四个基本过程是什么？（渗透、清洗、显像和观察）渗透液粘度与其渗入缺陷能力的关系是什么？（粘度越小，渗入缺陷的能力越强）电磁超声检测的最大特点是什么？（无需使用耦合剂）电磁超声的换能机理是什么？补充：无损检测公知常识常用无损检测方法及其英文缩写是什么？（补充：目视VT）目视检测主要包括哪些方法？（答案：放大镜、直接目视、内窥镜）探测深度最大的无损检测方法是哪种方法？（超声）一般可探缺陷的最小深度是多深？（为保证探伤信噪比达到10dB，一般认为可检出缺陷深度是表面不平度的3倍）3、无损检测概论无损检测技术在国民经济中地位是由什么决定的？（安全性、可靠性、经济性）无损检测的应用特点有哪些？（正确选择NDT方法、正确选择NDT时机、综合应用各种NDT方法）影响无损检测可靠性的因素是什么？（操作方法的选择、被检对象的情况、无损检测装置）无损检测1级和2级人员职责是什么？（参照GB/T 9445-2008）《冶金无损检测人员资格鉴定与认证规则》是依据什么原则制定的？（GB/T 9445（等同ISO 9712））冶金无损检测人员证书的有效期为多长？（5年）无损检测人员的资格鉴定能证明什么？它代表操作授权吗？（①能力；②否）第2章磁粉检测物理基础磁铁的二个磁极具有何种性质？（不可分开性）铁磁材料三大特点是什么？（磁滞性、磁饱和性、高导磁性）磁力线如何描述磁场强度？（磁力线密集处的磁场强、磁力线切线方向表示磁场方向）磁力线的特征有哪些？（彼此不相交；磁极处最稠密；具有最短路径；是封闭的环）磁场强度和磁感应强度是什么量？（矢量：具有强度和方向）磁场强度和磁感应强度分别用什么符号表示？（H、B）磁场强度与磁感应强度的关系式是什么？（H＝B/μ）磁场强度在国际单位制中和在工程上的单位分别是什么？（A/m，奥斯特）奥斯特与A/m的换算关系是什么？（1 A／m＝4π×l0—3奥斯特）计算磁场强度的术语是什么？（安匝数）电流方向与磁场方向的关系如何确定？(右手定则)铁磁性材料中磁感应线与电流方向的关系如何？（成90°角）熟练使用教材P25上（2-36）式计算圆柱导体表面的磁场强度。
