条码扫描器主要参数介绍

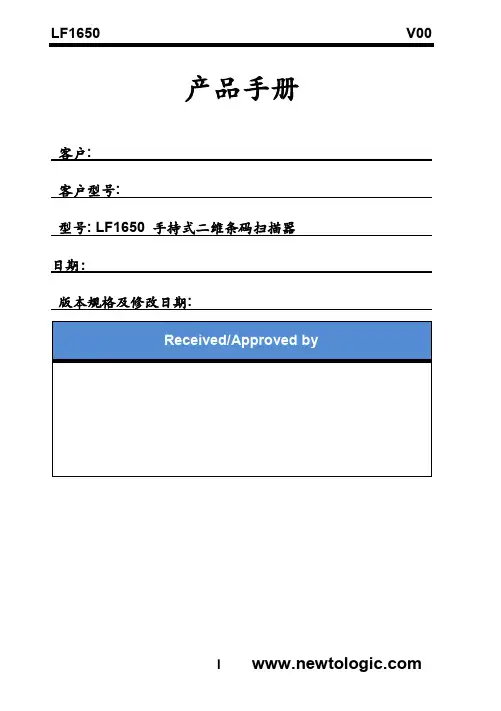

产品手册客户:客户型号:型号: LF1650 手持式二维条码扫描器日期：版本规格及修改日期:修改记录版本更新记录如下表：目录修改记录 (II)目录 (1)一、产品介绍 (2)二、物理特征 (2)三、电气特性 (5)四、性能 (6)五、用户环境 (6)六、可读条码 (7)七、引脚分配 (8)八、扫描图 (9)九、读码位置 (10)十、可靠性 (12)一、产品介绍产品特征1. 防护等级为IP54的工业设计，防尘防水，坚实和性能可靠。

2. 可以快速准确的解读一维和二维条形码，并且具有良好的纠错能力。

3. 可以直接解读手机和电脑屏幕上的条形码，并且具有良好的纠错能力。

二、物理特征1）物理参数机身重量132g材料聚碳酸酯数据线长度2m外形尺寸97mm x 160mm x64mm2）数据线制图（单位：毫米）(1)RS232(2) USB3）外形尺寸（单位：毫米）三、电气特性直流适配器USB电源电源电压直流+5V±5%电流消耗±10%开机电流160毫安待机电流110毫安工作电流250毫安四、性能光源(瞄准光) 630nm LED，(照明) 白光LED 最大可读码速度25厘米/每秒分辨率640（水平）x 480（垂直）, 256 gray levels.扫描角度45°（水平）, 30°（垂直）接口RS232，USB COM/Keyboard五、用户环境工作温度-20°C到60°C (-4°F到140°F)存储温度-30°C到70°C (-22°F到158°F)相对湿度5%到95% (不凝结)环境光照0 – 100,000 lux六、可读条码七、引脚分配八、扫描图LF1650读取距离: 这些距离的测量都是在室内环境中(250*最小距离取决于符号长度和扫描角度。

九、读码位置由于使用了面成像技术，使用LF1650手持式条码扫描器扫描一维线性条码和二维条码时，不需要顾及太多的旋转，倾斜和俯仰角度的公差，这使条码采集更加容易。

特点：
QS20H条码扫描器产品是日本DENSO扫描器公司推出的更具通用性的全方位条码识读装置，可识读QR码及其它各种形式的二维码，其LED指示器可将视野范围增至3倍，从而成为集高性能、多功能、精巧设计于一体的标准二维码识读器，是您在办公室物品管理、工厂物资流通管理等应用领域的好帮手。

详细介绍：
型号QS20h
解码能力
二维码:qr码，micro qr,pdf417,maxicode,data matrix
一维码:upc-a/e,ean-13/8,itf,nw-7,code39,code128
分辩率/识读距离qr码: 0.25mm(9.8mils)/40~120mm(1.5~4.7″) pdf417: 0.25mm(9.8mils)/40~180mm(1.5~7.0″) data matrix:
0.25mm(9.8mils)/40~120mm(1.5~4.7″) maxicode:
0.88mm(34.5mils)/60~220mm(2.3~8.6″)
一维码: 0.15mm(5.9mils)/60~110mm(2.3~4.3″)
识读参考位置75mm(2.95″)
指示器三点式led指示器pcs值0．45以上
倾斜角度360°
仰角和倾角±35°
界面接口rs-232c
传输速度最大115.2kbps
缆线长度2m
界面连接器dsub 9-pin型（凹式）
额定电压直流4.5-10v
电源（可选用）专用交流电源适配器
重量135g(不包括缆线)
工作温度0℃~40℃
工作湿度10-85%rh（无结露结冰状态）。

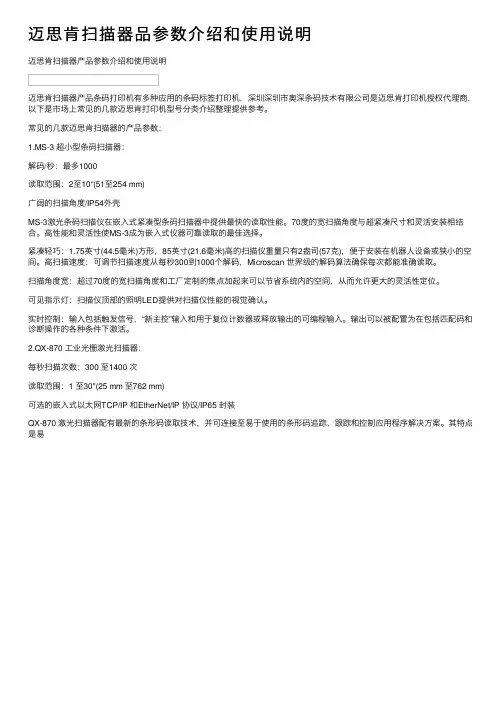

迈思肯扫描器品参数介绍和使⽤说明迈思肯扫描器产品参数介绍和使⽤说明迈思肯扫描器产品条码打印机有多种应⽤的条码标签打印机，深圳深圳市奥深条码技术有限公司是迈思肯打印机授权代理商，以下是市场上常见的⼏款迈思肯打印机型号分类介绍整理提供参考。

常见的⼏款迈思肯扫描器的产品参数：1.MS-3 超⼩型条码扫描器：解码/秒：最多1000读取范围：2⾄10“(51⾄254 mm)⼴阔的扫描⾓度/IP54外壳MS-3激光条码扫描仪在嵌⼊式紧凑型条码扫描器中提供最快的读取性能。

70度的宽扫描⾓度与超紧凑尺⼨和灵活安装相结合。

⾼性能和灵活性使MS-3成为嵌⼊式仪器可靠读取的最佳选择。

紧凑轻巧：1.75英⼨(44.5毫⽶)⽅形，85英⼨(21.6毫⽶)⾼的扫描仪重量只有2盎司(57克)，便于安装在机器⼈设备或狭⼩的空间。

⾼扫描速度：可调节扫描速度从每秒300到1000个解码，Microscan 世界级的解码算法确保每次都能准确读取。

扫描⾓度宽：超过70度的宽扫描⾓度和⼯⼚定制的焦点加起来可以节省系统内的空间，从⽽允许更⼤的灵活性定位。

可见指⽰灯：扫描仪顶部的照明LED提供对扫描仪性能的视觉确认。

实时控制：输⼊包括触发信号，“新主控”输⼊和⽤于复位计数器或释放输出的可编程输⼊。

输出可以被配置为在包括匹配码和诊断操作的各种条件下激活。

2.QX-870 ⼯业光栅激光扫描器：每秒扫描次数：300 ⾄1400 次读取范围：1 ⾄30"(25 mm ⾄762 mm)可选的嵌⼊式以太⽹TCP/IP 和EtherNet/IP 协议/IP65 封装QX-870 激光扫描器配有最新的条形码读取技术，并可连接⾄易于使⽤的条形码追踪、跟踪和控制应⽤程序解决⽅案。

其特点是易。

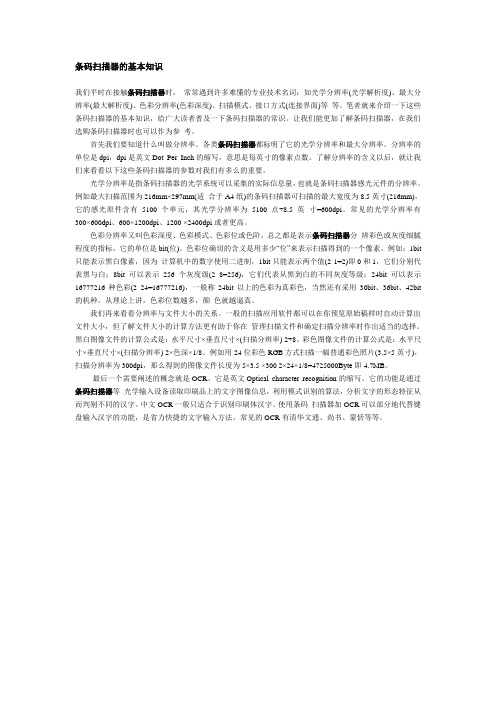

条码扫描器的基本知识我们平时在接触条码扫描器时，常常遇到许多难懂的专业技术名词：如光学分辨率(光学解析度)、最大分辨率(最大解析度)、色彩分辨率(色彩深度)、扫描模式、接口方式(连接界面)等等。

笔者就来介绍一下这些条码扫描器的基本知识，给广大读者普及一下条码扫描器的常识。

让我们能更加了解条码扫描器，在我们选购条码扫描器时也可以作为参考。

首先我们要知道什么叫做分辨率。

各类条码扫描器都标明了它的光学分辨率和最大分辨率。

分辨率的单位是dpi，dpi是英文Dot Per Inch的缩写，意思是每英寸的像素点数。

了解分辨率的含义以后，就让我们来看看以下这些条码扫描器的参数对我们有多么的重要。

光学分辨率是指条码扫描器的光学系统可以采集的实际信息量，也就是条码扫描器感光元件的分辨率。

例如最大扫描范围为216mm×297mm(适合于A4纸)的条码扫描器可扫描的最大宽度为8.5英寸(216mm)，它的感光原件含有5100个单元，其光学分辨率为5100点÷8.5英寸=600dpi。

常见的光学分辨率有300×600dpi、600×1200dpi、1200 ×2400dpi或者更高。

色彩分辨率又叫色彩深度、色彩模式、色彩位或色阶，总之都是表示条码扫描器分辨彩色或灰度细腻程度的指标，它的单位是bit(位)。

色彩位确切的含义是用多少“位”来表示扫描得到的一个像素。

例如：1bit 只能表示黑白像素，因为计算机中的数字使用二进制，1bit只能表示两个值(2 1=2)即0和1，它们分别代表黑与白；8bit可以表示256个灰度级(2 8=256)，它们代表从黑到白的不同灰度等级；24bit可以表示16777216种色彩(2 24=16777216)，一般称24bit以上的色彩为真彩色，当然还有采用30bit、36bit、42bit 的机种。

从理论上讲，色彩位数越多，颜色就越逼真。

我们再来看看分辨率与文件大小的关系。

条形码扫描器的关键参数解释选择条形码扫描器前，要了解扫描设备的几个主要技术参数，客户也经常问到一些，这里稍全面地做些整理，根据应用的要求，对照这些参数选取适用的设备。

1、分辨率对于条形码扫描系统而言，分辨率为正确检测读入的最窄条符的宽度，英文是MINIMALBARWIDTH（缩写为MBW）。

选择设备时，并不是设备的分辫率越高越好，而是应根据具体应用中使用的条形码密度来选取具有相应分辨率的扫描器。

使用中，如果所选设备的分辨率过高，则条符上的污点、脱墨等对系统的影响将更为严重。

2、扫描景深扫描景深指的是在确保可靠阅读的前提下，扫描头允许离开条形码表面的最远距离与扫描器可以接近条形码表面的最近点距离之差，也就是条形码扫描器的有效工作范围。

有的条形码扫描设备在技术指标中未给出扫描景深指标，而是给出扫描距离，即扫描头允许离开条形码表面的最短距离。

3、扫描宽度（SCANWIDTH）扫描宽度指标指的是在给定扫描距离上扫描光束可以阅读的条形码信息物理长度值。

4、扫描速度（SCANSPEED）扫描速度是指单位时间内扫描光束在扫描轨迹上的扫描频率。

5、一次识别率一次识别率表示的是首次扫描读入的标签数与扫描标签总数的比值。

举例来说，如果每读入一只条形码标签的信息需要扫描两次，则一次识别率为50%。

从实际应用角度考虑，当然希望每次扫描都能通过，但遗憾的是，由于受多种因素的影响，要求一次识别率达到100%是不可能的。

应该说明的是：一次识别率这一测试指标只适用于手持式光笔扫描识别方式。

如果采用激光扫描方式，光束对条形码标签的扫描频率高达每秒钟数百次，通过扫描获取的信号是重复的。

6、误码率误码率是反映一个机器可识别标签系统错误识别情况的极其重要的测试指标。

误码率等于错误识别次数与识别总次数的比值。

对于一个条形码系统来说，误码率是比一次识别率低更为严重的问题。

信息来源：条码设备原文地址：/detail/75-1906.html。

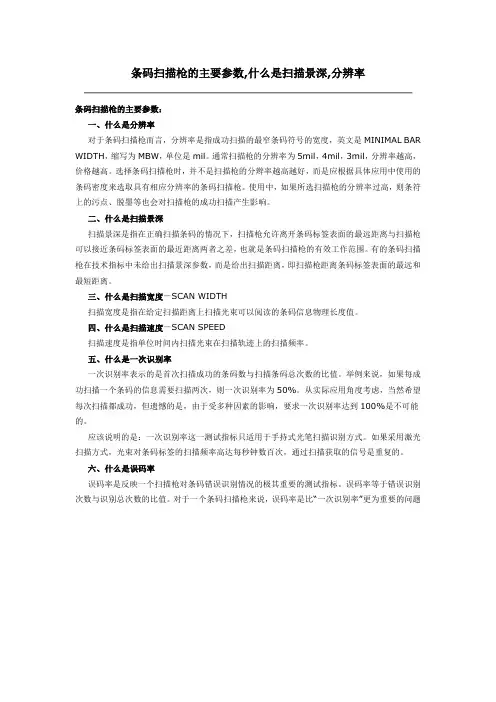

条码扫描枪的主要参数,什么是扫描景深,分辨率条码扫描枪的主要参数：一、什么是分辨率对于条码扫描枪而言，分辨率是指成功扫描的最窄条码符号的宽度，英文是MINIMAL BAR WIDTH，缩写为MBW，单位是mil。

通常扫描枪的分辨率为5mil，4mil，3mil，分辨率越高，价格越高。

选择条码扫描枪时，并不是扫描枪的分辫率越高越好，而是应根据具体应用中使用的条码密度来选取具有相应分辨率的条码扫描枪。

使用中，如果所选扫描枪的分辨率过高，则条符上的污点、脱墨等也会对扫描枪的成功扫描产生影响。

二、什么是扫描景深扫描景深是指在正确扫描条码的情况下，扫描枪允许离开条码标签表面的最远距离与扫描枪可以接近条码标签表面的最近距离两者之差，也就是条码扫描枪的有效工作范围。

有的条码扫描枪在技术指标中未给出扫描景深参数，而是给出扫描距离，即扫描枪距离条码标签表面的最远和最短距离。

三、什么是扫描宽度－SCAN WIDTH扫描宽度是指在给定扫描距离上扫描光束可以阅读的条码信息物理长度值。

四、什么是扫描速度－SCAN SPEED扫描速度是指单位时间内扫描光束在扫描轨迹上的扫描频率。

五、什么是一次识别率一次识别率表示的是首次扫描成功的条码数与扫描条码总次数的比值。

举例来说，如果每成功扫描一个条码的信息需要扫描两次，则一次识别率为50%。

从实际应用角度考虑，当然希望每次扫描都成功，但遗憾的是，由于受多种因素的影响，要求一次识别率达到100%是不可能的。

应该说明的是：一次识别率这一测试指标只适用于手持式光笔扫描识别方式。

如果采用激光扫描方式，光束对条码标签的扫描频率高达每秒钟数百次，通过扫描获取的信号是重复的。

六、什么是误码率误码率是反映一个扫描枪对条码错误识别情况的极其重要的测试指标。

误码率等于错误识别次数与识别总次数的比值。

对于一个条码扫描枪来说，误码率是比“一次识别率”更为重要的问题。
