电缆优于母线的原因
电缆优于母线的原因包括以下几个方面：
1. 安装便利性：电缆的安装相对简单，只需要将电缆敷设在需要的地方即可。
而母线的安装需要更多的步骤和设备，需要将母线固定在支架上，并连接各个分支线路，安装难度较大。
2. 维护成本低：电缆的维护成本相对较低，因为电缆的结构简单，故障率较低，且故障修复容易。
而母线的维护成本较高，因为母线的结构复杂，故障率较高，需要专业人员进行维修。
3. 灵活性高：电缆的敷设方式灵活，可以根据实际需求进行改变，同时电缆的长度可以根据需要进行裁剪。
而母线的长度和走向一旦确定，就很难改变，不具有电缆的灵活性。
4. 耐久性强：电缆的使用寿命一般较长，能够在较长的时间内保持性能稳定。
而母线的使用寿命相对较短，因为母线在电流传输过程中容易受到电化学腐蚀和环境因素的影响。
5. 适用范围广：电缆可以应用于各种不同的场合和环境，如室内、室外、高温、低温等。
而母线一般只适用于室内等较为良好的环境，适用范围较窄。
电缆相对于母线在安装、维护、灵活性、耐久性和适用范围等方面具有优势。
在选择电缆和母线时，需要根据实际需求进行综合考虑。
母线槽的应用范围:母线槽是适合于工业厂房、办公商住、机场码头、楼宇配电房, 购物商场或者高科技环境使用。
它是低成本、高效益的输配电产品。
母线槽运用的领域:八十年代以前, 高层建筑中的供电主干线主要采用可靠性较好的普通电缆,电缆在电气竖井内沿墙壁用支架或电缆桥架敷设。
电缆作为供电主干线比裸导线、裸排要安全可靠得多, 裸排因表面裸露受配电室高温、湿度、安全距离限制安全可靠性比较差, 载流量受到限制。
电缆截面不可能造得很大（最大只能做到400ｍｍ2）, 而且电缆太粗, 现场施工难度大。
八十年代中后期, 城市发展迅速, 高层、超高层建筑大批建造, 建筑物的用电负荷急剧增加, 电缆作为供电主干线的局限性越来越突出, 特别是现场制作电缆分支接头技术难度很大, 急需一种容量大、分支方便的供电主干线取而代之。
这时, 容量大、分支方便的母线槽从国外引进来, 并且在工程中迅速得到推广应用。
母线槽适用于各电力输送干线, 有高压母线槽和低压母线槽两类。
高层建筑、工业厂房、机场、码头、地铁、综合建筑工程等的变压器至配电柜, 以及配电柜至车间及楼层的电力输送, 其额定电流6000A以下, 100A以上；额定电压400--680V, 频率50HZ 或60HZ, 可组成三相四线或三相五线的电力输送系统, 属于大电流电力供电的首选产品。
对于小型建筑, 用电负荷不是很大, 主干线往往采用绝缘导线；对于高层建筑, 用电负荷较大, 用绝缘导线作为主干线已不能满足供电需要, 这时主干线需要用电缆或母线槽, 我国大城市近年来电力局正有相关安全规定: 配电房及高层建筑必用母线槽代替电缆电线使用。
母线槽在我国兴起近有20 年历史, 至今我国大型城市高层建筑及高档工业企业已基本用母线槽代借电线电缆使用, 因母线使用寿命长, 拆移及分支线路方便, 降低折旧费用及提高使用安全性能；中型城市及普通工业企业也开始普遍使用母线槽, 则也可一次性投资, 终身受益。
电力系统中母线是什么？母线与电缆的区别母线是指用高导电率的铜（铜排）、铝质材料制成的，用以传输电能，具有汇集和分配电力能力的产品。
电站或变电站输送电能用的总导线。
通过它，把发电机、变压器或整流器输出的电能输送给各个用户或其他变电所。
在电力系统中，母线将配电装置中的各个载流分支回路连接在一起，起着汇集、分配和传送电能的作用。
母线按外型和结构，大致分为以下三类：1. 硬母线：包括矩形母线、圆形母线、管形母线等。
2. 软母线：包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等。
3. 封闭母线：包括共箱母线、分相母线等。
性能方面:母线采用铜排或者铝排，其电流密度大，电阻小，集肤效应小，无须降容使用。
电压降小也就意味着能量损耗小，最终节约用户的投资。
而对于电缆来讲，由于电缆芯是多股细铜线，其根面积较同电流等级的母线要大。
并且其“集肤效应”严重，减少了电流额定值，增加了电压降，容易发热。
线路的能量损失大，容易老化。
母线是指在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。
母线的作用是汇集、分配和传送电能。
母线和电缆的区别母线是汇集电流用的。
很多电源与供电回路都接在母线上，通过母线将电力汇集并送到各回路上去。
所以母线的载流量要求比较大，母线的截面较大，因此母线一般都采用裸母线型式；电缆是输送电缆用的，从电源向较长距离的负荷送电，有一部分采用电缆的型式。
电缆的载流量相对比较小，采用绝缘方式，可以敷设在地下、沟道及架空构架上。
从电流承载能力上看，电线电缆是承载小电流的，母线是承载大电流的；从结构形式上来看，电线电缆是柔性的（内部铜芯外部绝缘层）可以弯曲，母线是刚性的（内部硬质铜排外部钢质或铝合金外壳）不可以弯曲，需要专门制作的弯通；从使用特点上来看，电线电缆安装制作麻烦，每个用电设备都需要独立放线接线，而母线则安装方便灵活，不容易安装错误，一条母线可以供很多用点设备同时用电。

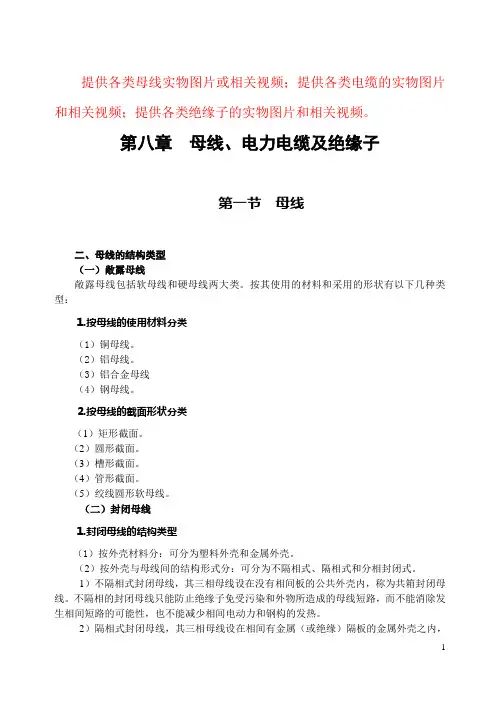

提供各类母线实物图片或相关视频；提供各类电缆的实物图片和相关视频；提供各类绝缘子的实物图片和相关视频。
第八章母线、电力电缆及绝缘子第一节母线二、母线的结构类型（一）敞露母线敞露母线包括软母线和硬母线两大类。
按其使用的材料和采用的形状有以下几种类型：1.按母线的使用材料分类（1）铜母线。
（2）铝母线。
（3）铝合金母线（4）钢母线。
2.按母线的截面形状分类（1）矩形截面。
（2）圆形截面。
（3）槽形截面。
（4）管形截面。
（5）绞线圆形软母线。
（二）封闭母线1.封闭母线的结构类型（1）按外壳材料分：可分为塑料外壳和金属外壳。
（2）按外壳与母线间的结构形式分：可分为不隔相式、隔相式和分相封闭式。
1）不隔相式封闭母线，其三相母线设在没有相间板的公共外壳内，称为共箱封闭母线。
不隔相的封闭母线只能防止绝缘子免受污染和外物所造成的母线短路，而不能消除发生相间短路的可能性，也不能减少相间电动力和钢构的发热。
2）隔相式封闭母线，其三相母线设在相间有金属（或绝缘）隔板的金属外壳之内，也属于共箱封闭母线。
隔相的封闭母线可较好地防止相间故障，在—定程度上减少母线电动力和周围钢构的发热，但是仍然可能发生因单相接地而烧穿相间隔板造成相间短路的故障，因此可靠性还不是很高，一般共箱封闭母线只用于母线容量较小的情况。
3）分相封闭式母线，每相导体分别用单独的铝制圆形外壳封闭。
根据金属外壳各段的连接方法，又可分为分段绝缘式和全连式两种。
2.全连式分相封闭母线的基本结构全连式分相封闭式母线主要由载流导体、支持绝缘、保护外壳、金具、密封隔断装置、伸缩补偿装置、短路板、外壳支持件等构成，如图8－1所示：（1）载流导体。
—般用铝制成，采用空心结构以减小集肤效应。
当电流很大时，还可采用水内冷圆管母线。
（2）支柱绝缘子。
采用多棱边式结构以加长漏电距离，每个支持点可采用—个至四个绝缘子支持。
—般分相封闭母线都采用三个绝缘子支持的结构。
三个绝缘子支持的结构具有受力好、安装检修方便、可采用轻型绝缘子等优点。
