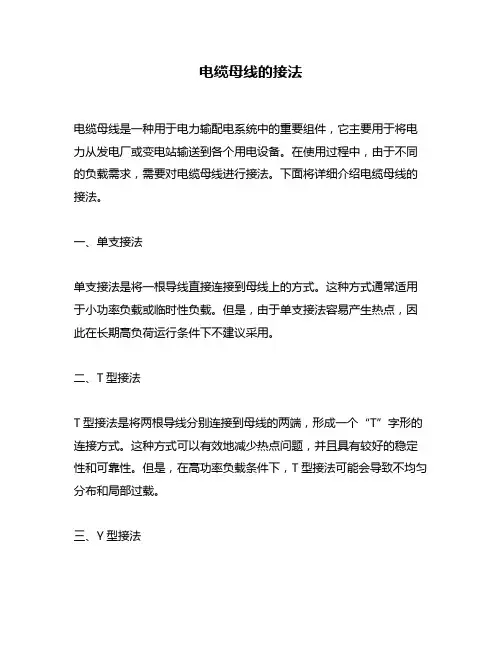

电缆母线的接法电缆母线是一种用于电力输配电系统中的重要组件,它主要用于将电力从发电厂或变电站输送到各个用电设备。
在使用过程中,由于不同的负载需求,需要对电缆母线进行接法。
下面将详细介绍电缆母线的接法。
一、单支接法单支接法是将一根导线直接连接到母线上的方式。
这种方式通常适用于小功率负载或临时性负载。
但是,由于单支接法容易产生热点,因此在长期高负荷运行条件下不建议采用。
二、T型接法T型接法是将两根导线分别连接到母线的两端,形成一个“T”字形的连接方式。
这种方式可以有效地减少热点问题,并且具有较好的稳定性和可靠性。
但是,在高功率负载条件下,T型接法可能会导致不均匀分布和局部过载。
三、Y型接法Y型接法是将三根导线分别连接到母线两端和中间位置,形成一个“Y”字形的连接方式。
这种方式可以更好地实现均衡分配负荷,并且能够有效地减少热点问题。
同时,在需要更高功率的负载条件下,Y型接法也具有较好的适应性和可靠性。
四、并联接法并联接法是将多根导线分别连接到母线上,形成一个并联的连接方式。
这种方式可以更好地实现负载均衡,并且能够有效地减少热点问题。
同时,在需要更高功率的负载条件下,并联接法也具有较好的适应性和可靠性。
五、串联接法串联接法是将多根导线依次连接到母线上,形成一个串联的连接方式。
这种方式可以更好地实现电压调节和负载均衡,并且能够有效地减少热点问题。
但是,在使用过程中需要注意电缆长度和电阻等因素对电压和功率的影响。
总之,不同的负载需求需要采用不同的电缆母线接法。
在选择合适的接法时,需要考虑到负荷大小、稳定性、可靠性等因素,并且在使用过程中要注意安全和维护。
郑州航空工业管理学院毕业设计二零一三届电气工程及其自动化专业 1106971 班级题目10kV开闭所电气接线及保护配置选择姓名韩道友学号*********指导教师李响职称讲师二О一三年五月二十日目录绪论 (1)第一节10kV开闭所基本介绍 (2)1.1 、10kV开闭所的主要功能 (2)1.2 、10kV开闭所的设置原则 (2)1.3 、10kV开闭所电气主接线方式可分为单母线接线、单母线分段接线、双母线接线 (2)1.4 、10kV开闭所按其在电网中的功能可分为环网型和终端型 (3)1.5 、10kV开闭所接入系统的方案 (3)1.6 、10kV开闭所的最终建设规模 (3)第二节10kV开闭所的基本接线方式及适用范围 (3)2.1、单母线接线 (3)2.2、单母线分段接线 (4)2.3、双母线接线 (5)第三节10kV开闭所在实际应用中的典型设计方案 (7)3.1、方案1的电气技术条件和电气主接线图 (7)3.1.1、电气技术条件一览表 (7)3.1.2、电气主接线图 (7)3.2、方案2的电气技术条件和电气主接线图 (7)3.2.1、电气技术条件一览表 (7)3.1.2、电气主接线图 (8)3.3、方案3的电气技术条件和电气主接线图 (8)3.3.1、电气技术条件一览表 (8)3.3.2、电气主接线图 (8)3.4、方案4的电气技术条件和电气主接线图 (9)3.4.1、电气技术条件一览表 (9)3.4.2、电气主接线图 (9)第四节10kV开闭所典型设计方案的保护配置的分析 (9)4.1、总述 (9)4.2、电流、电压互感器在保护配置中的应用 (9)4.2、对于各个方案的具体分析 (10)第五节10kV开闭所设计实例 (11)5.1、关于短路电流的概述 (11)5.1.1、短路电流计算目的 (11)5.1.2、短路电流的计算方法 (11)5.1.3、一般规定 (11)5.2、短路点位置的选择 (12)5.2.1、选择原则 (12)5.2.2、短路点的选择分析 (12)5.3、短路电流计算 (12)5.4、电气设备的选择 (13)5.4.1、母线的选择 (13)5.4.2、电缆的选择 (14)5.4.3、熔断器的选择 (15)5.4.4、电流互感器的选择和校验 (16)5.4.5、电压互感器的选择 (17)5.4.6、断路器的选择 (17)5.5、继电保护配置的简单说明 (18)参考文献 (19)附录 (20)绪论10kV开闭所是城镇配电网的重要组成部分,随着大规模城、网建设与改造的开展,10kV 开闭所不仅在大、中城市的配电网中得到广泛的使用,而且在县城配电网和其他负荷密集的城镇配电网中也已普遍使用,10kV开闭所已成为配电网的主要设施之一。
工厂用母线槽与电缆造价比较下图为我公司3#装配车间平面图,厂房尺寸为277x177米,分七跨。
北面3跨跨距27米,南面4跨跨距为24米,下面以此工厂为例,比较一下密集型母线槽和传统电缆线两种配电方案的造价。
1#配电站放置到第三跨西端,红色粗实线为母线槽,蓝色为从母线槽接线箱到低压柜的电缆。
母线槽每个插接箱安装500安培的断路器,负责为2个低压柜供电,需要插接箱64个,每个低压柜容量设计为200-250安培。
3#厂房需要母线槽和电缆的规格和数量如下:母线槽使用量1.2000A 170米2.1250A 120米3.1000A 670米4.800A 290米电缆使用量5.5x95mm^2 (282A) 或5x70mm^2 (231A) 1500米5x95mm^2价格为249.5元/米,第5项电缆的总价为1500*249.5= 37.5万元按照上次招标后的结果,3#厂房母线槽的总价为:162.4万元。
加上电缆部分的37.5万元,总价约199.825万元。
母线槽为交钥匙工程。
电缆载荷表如下电缆线径电缆直径空气中载流量A 埋地载流量A 重量g/米如下为使用电缆替代母线槽的方案:如果使用电缆替代母线槽,为了达到母线槽的效果,则电缆走向如上图(未完全画出)所示,电缆为星形发散结构。
红色部分应该使用5x240mm^2的电缆(530A),或降一级到5x185mm^2的电缆(442A),电缆用量如下1. 5x240mm^2(530A)5632米2. 5x95mm^2 (282A) 或5x70mm^2 (231A) 900米根据电缆厂家所报价格(铜芯电缆均价0.525/1米*1mm^2),5x240mm^2价格为630元/米,5x185mm^2价格为487.5元/米,5x95mm^2价格为249.5元/米,5x70mm^2价格为183.75元/米,3#厂房使用电缆总价为:使用5x240mm^2和5x95mm^2的电缆的总价5632 * 630 + 900 * 249.5 = 3548160 +224550 = 377,2710降一档使用,使用5x185mm^2和5x70mm^2的电缆的总价5632 * 487.5 + 900 * 183.75 =2745600 +165375 =291,0975总结:3#厂房使用母线槽方案总价为200万元,基本是交钥匙工程。
配电柜接线工艺规范一、元器件的安装1、前提:所有元器件应按制造厂规定的安装条件进行安装。
适用条件:需要的灭弧距离,拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险。
2、组装前首先看明图纸及技术要求。
3、检查产品型号、元器件型号、规格、数量等与图纸是否相符。
4、检查元器件有无损坏。
5、元器件组装顺序应从板前视,由左至右,由上至下。
6、同一型号产品应保证组装一致性。
7、面板、门板上的元件中心线的高度应符合规定:组装产品应符合以下条件:①操作方便。
元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。
②维修容易。
能够较方便地更换元器件及维修连线。
③各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。
保证一、二次线的安装距离。
(1)组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
(2))对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。
(3)主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地,下图中为电抗器接地。
(4)对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况,安装距离应符合元件规定。
额定功率为75W及以上的管形电阻器应横装,不得垂直地面竖向安装。
(5)所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。
(6)接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。
(7)标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目。
(8)安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致。
(9)保护接地连续性保护接地连续性利用有效接线来保证。
柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面(红圈处),或者破坏绝缘层。
电气自动化设备的系统布线与接线方法随着科技的不断发展,电气自动化设备在各个行业中得到了广泛的应用。
而在电气自动化设备的安装和调试过程中,系统布线和接线方法是非常重要的环节。
本文将就电气自动化设备的系统布线和接线方法进行探讨。
一、系统布线方法1. 电缆布线电缆布线是电气自动化设备中常见的一种布线方法。
电缆布线主要通过电缆将各个设备连接起来,形成一个完整的电气系统。
在进行电缆布线时,需要注意以下几点:(1)选择合适的电缆类型:根据设备的功率和工作环境,选择合适的电缆类型。
常见的电缆类型有电力电缆、控制电缆、通信电缆等。
(2)合理布置电缆走向:根据设备的布局和工作需求,合理布置电缆的走向,避免电缆交叉和过长走线。
(3)保护电缆:在布线过程中,需要采取一些措施来保护电缆,防止被机械设备损坏或受到其他外界因素的影响。
2. 母线布线母线布线是一种高效的布线方法,特别适用于大型电气自动化设备。
母线布线通过铜排或铝排将各个设备连接起来,形成一个电气系统。
在进行母线布线时,需要注意以下几点:(1)选择合适的母线材料:根据设备的功率和电流要求,选择合适的母线材料。
常见的母线材料有铜排、铝排等。
(2)合理布置母线走向:根据设备的布局和工作需求,合理布置母线的走向,避免母线交叉和过长走线。
(3)保护母线:在布线过程中,需要采取一些措施来保护母线,防止受到机械设备损坏或其他外界因素的影响。
二、接线方法1. 端子接线端子接线是电气自动化设备中常见的一种接线方法。
通过端子将各个设备的导线连接起来,实现信号和电力的传输。
在进行端子接线时,需要注意以下几点:(1)选择合适的端子类型:根据设备的信号和电流要求,选择合适的端子类型。
常见的端子类型有螺钉端子、弹簧端子、插拔式端子等。
(2)正确接线:根据设备的接线图和接线规范,正确接线,避免接错导线或接反导线。
(3)固定端子:在接线完成后,需要固定端子,确保接线的可靠性和稳定性。
2. 插头插座接线插头插座接线是一种方便快捷的接线方法,特别适用于需要频繁拆卸和更换的设备。

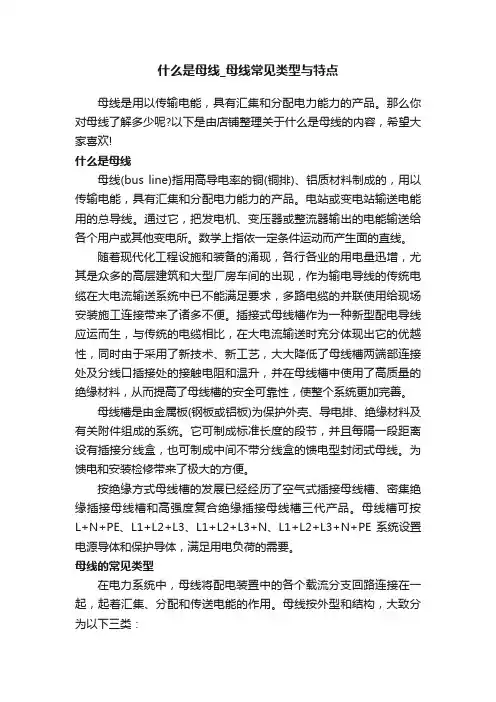

什么是母线_母线常见类型与特点母线是用以传输电能,具有汇集和分配电力能力的产品。
那么你对母线了解多少呢?以下是由店铺整理关于什么是母线的内容,希望大家喜欢!什么是母线母线(bus line)指用高导电率的铜(铜排)、铝质材料制成的,用以传输电能,具有汇集和分配电力能力的产品。
电站或变电站输送电能用的总导线。
通过它,把发电机、变压器或整流器输出的电能输送给各个用户或其他变电所。
数学上指依一定条件运动而产生面的直线。
随着现代化工程设施和装备的涌现,各行各业的用电量迅增,尤其是众多的高层建筑和大型厂房车间的出现,作为输电导线的传统电缆在大电流输送系统中已不能满足要求,多路电缆的并联使用给现场安装施工连接带来了诸多不便。
插接式母线槽作为一种新型配电导线应运而生,与传统的电缆相比,在大电流输送时充分体现出它的优越性,同时由于采用了新技术、新工艺,大大降低了母线槽两端部连接处及分线口插接处的接触电阻和温升,并在母线槽中使用了高质量的绝缘材料,从而提高了母线槽的安全可靠性,使整个系统更加完善。
母线槽是由金属板(钢板或铝板)为保护外壳、导电排、绝缘材料及有关附件组成的系统。
它可制成标准长度的段节,并且每隔一段距离设有插接分线盒,也可制成中间不带分线盒的馈电型封闭式母线。
为馈电和安装检修带来了极大的方便。
按绝缘方式母线槽的发展已经经历了空气式插接母线槽、密集绝缘插接母线槽和高强度复合绝缘插接母线槽三代产品。
母线槽可按L+N+PE、L1+L2+L3、L1+L2+L3+N、L1+L2+L3+N+PE系统设置电源导体和保护导体,满足用电负荷的需要。
母线的常见类型在电力系统中,母线将配电装置中的各个载流分支回路连接在一起,起着汇集、分配和传送电能的作用。
母线按外型和结构,大致分为以下三类:硬母线:包括矩形母线、圆形母线、管形母线等。
软母线:包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等。
封闭母线:包括共箱母线、分相母线等。
母线槽电缆桥架系列样本母线槽和电缆桥架是电气线路中常见的电线电缆敷设工具。
它们分别用于不同类型的电缆敷设,因此在样本展示上也会有所不同。
以下是针对母线槽和电缆桥架系列的样本,提供了详细的产品介绍和特点说明。
一、母线槽样本1.母线槽产品系列-低压母线槽:适用于低压电力配电系统,具有承载能力强、安装方便等特点。
-中压母线槽:适用于中压电力配电系统,具有较高的电流承载能力和良好的绝缘性能。
-高压母线槽:适用于高压电力配电系统,具有高强度、防火等级高等特点。
2.母线槽材质-镀锌钢板:具有良好的防腐性能和较高的强度,不易变形。
-不锈钢板:具有良好的防腐性能和耐高温性能,适用于特殊环境。
-铝合金板:具有轻质高强度、良好的导电性能。
3.母线槽特点-承载能力强:可根据电流负载进行选择,适用于不同的电气系统。
-安装方便:采用模块化设计,可根据实际需要进行自由组合和安装。
-绝缘性能好:材质具有良好的绝缘性能,能够防止电器发生漏电等安全事故。
-防火等级高:采用阻燃材料,具有较高的防火等级,能够保证安全性。
-维护便捷:模块化设计方便了对内部电缆的维修和更换,减少维护成本。
4.母线槽样本展示(插入母线槽系列样本图片)二、电缆桥架样本1.电缆桥架产品系列-阻燃型电缆桥架:适用于有防火要求的场所,具有良好的阻燃性能,能够有效防止火灾蔓延。
-镀锌电缆桥架:采用镀锌钢板制作,具有良好的防腐性能和强度,适用于一般环境。
-不锈钢电缆桥架:采用不锈钢制作,具有耐腐蚀性能和高强度,适用于特殊环境。
-铝合金电缆桥架:采用铝合金制作,具有轻质高强度和良好的导电性能。
2.电缆桥架特点-结构稳定:具有良好的承载能力和结构稳定性,能够满足各类电缆敷设需求。
-安装简便:采用模块化设计和螺栓连接,方便快捷,节约安装时间。
-防腐性能好:选用防腐材料制作,能够在恶劣环境中长期使用。
-维护方便:模块化设计方便了对电缆的维修和更换,减少维护成本。
-外观美观:外观经过阳极氧化或镀锌处理,具有良好的美观性。
教学目标:掌握短路电流热效应和电动力效应的实用计算。
重点:短路电流的效应实用计算方法。
难点:短路电流的效应计算公式。
一、短路电流电动力效应1.电动力:载流导体在相邻载流导体产生的磁场中所受的电磁力。
当电力系统中发生三相短路后,导体流过冲击短路电流时必然会在导体之间产生最大的电动力。
2.电动力的危害:引起载流导体变形、绝缘子损坏,甚至于会造成新的短路故障。
3.两平行导体间最大的电动力载流导体之间电动力的大小,取决于通过导体电流的数值、导体的几何尺寸、形状以及各相安装的相对位置等多种因素。
(N)式中:i1 、i2—通过两根平行导体的电流瞬时最大值,A;L—平行导体长度,(m);ɑ—导体轴线间距离,(m);K f—形状系数。
形状系数K f:表明实际通过导体的电流并非全部集中在导体的轴线位置时,电流分布对电动力的影响。
实际工程中,三相母线采用圆截面导体时,当两相导体之间的距离足够大,形状系数K f取为1;对于矩形导体而言,当两导体之间的净距大于矩形母线的周长时,形状系数K f可取为1。
电动力的方向:两个载流导体中的电流方向相同时,其电动力为相互吸引;两个载流导体中的电流方向相反时,其电动力为相互排斥。
4.两相短路时平行导体间的最大电动力发生两相短路时,平行导体之间的最大电动力F(2)(N):(N)式中:—两相短路冲击电流,(A)。
5.三相短路时平行导体之间的最大电动力发生三相短路时,每相导体所承受的电动力等于该相导体与其它两相之间电动力的矢量和。
三相导体水平布置时,由于各相导体所通过的电流不同,所以边缘相与中间相所承受的电动力也不相同。
边缘相U相与中间相V相导体所承受的最大电动力、分别为:(N)(N)式中:—三相冲击短路电流,(A)。
发生三相短路后,母线为三相水平布置时中间相导体所承受的电动力最大。
计算三相短路时的最大电动力时,应按中间相导体所承受的电动力计算。
6.短路电流电动力效验当系统中同一处发生三相或两相短路时,短路处三相冲击短路电流与两相冲击短路电流之比为。
35kV 降压变电部电气部分第一章 主变与所用变的选择第一节 主变压器的选择一、 负荷统计分析(由原始资料计算如下):∑10P=P 1max +P 2max +P 3max +P 4max +P 5max +P 6max +P 7max=1200+2000+1200+1500+1500+500+200=8100(KW )∑10Q =Q 1max +Q 2max +Q 3max +Q 4max +Q 5max +Q 6max +Q 7max=576+1240+744+930+930+375+150=4945(KVar )S 10MAX =∑+∑2max 102max 10Q P =2494528100+=9490.15(KVA )10ϕCos =MAXS P1010∑=15.94908100=0.854考虑到负荷的同时率,10kV 侧最大负荷应为:MAX S 10'=S 10MAX ⨯10η=9490.15⨯0.85=8066.63(KVA) 2、35kV 侧:S 35MAX =MAX S 10'=8066.63(KVA)二、主变台数的确定根据《35-110kV 变电所设计规》3.1.2条规定“在有一、二级负荷的变电所宜装设两台与以上主变压器。
如变电所可由中、低压侧电力网取得足够容量的备用电源时,可装设一台主变压器。
”本设计为35kV 降压变电所,10kV 侧为负荷,故考虑安装两台主变压器。
若以一个元件故障作为可靠进行统计,则两个元件与三个元件的可靠性如下:(S 表示可靠度,R 表示故障率) S II =S 2+2SR=S 2+2S (1-S )= 2S- S 2S III = S 3+3S 2R= S 3+3S 2(1-S )= 3S 2- 2S 3S II - S III =2S- S 2-(3S 2- 2S 3)= 2S- 4S 2+2S 3 = 2S(S-1)2>0可见当以一个元件故障作为可靠统计的话,两台变压器并联运行的可靠度要超过三台变压器并联,因此应优先考虑安装两台主变压器。
《变电站高低压配电柜安装方案》一、项目背景随着电力需求的不断增长,为了确保电力系统的稳定运行,提高供电可靠性,本次项目旨在对某变电站进行高低压配电柜的安装。
该变电站承担着重要的电力分配和传输任务,其安全稳定运行对周边地区的工业生产和居民生活至关重要。
本次安装工程将采用先进的技术和设备,严格按照国家相关标准和规范进行施工,确保配电柜的安装质量和性能符合要求。
同时,项目团队将充分考虑施工过程中的安全和环保因素,采取有效的措施保障施工人员的安全和周边环境的不受影响。
二、施工步骤1. 施工准备(1)技术准备- 熟悉施工图纸和相关技术规范,了解配电柜的安装要求和技术参数。
- 编制施工方案和技术交底,对施工人员进行培训。
(2)材料准备- 根据施工图纸和材料清单,采购所需的高低压配电柜、母线、电缆等材料。
- 对采购的材料进行检验和验收,确保材料的质量符合要求。
(3)现场准备- 清理施工现场,确保施工场地平整、干净。
- 搭建临时设施,如临时工棚、仓库等。
- 确定配电柜的安装位置,做好标记。
2. 基础制作(1)根据配电柜的尺寸和重量,制作基础槽钢。
- 基础槽钢的制作应符合设计要求,其水平度和垂直度误差应不超过 1mm/m。
- 基础槽钢应进行防腐处理,涂刷防锈漆。
(2)将制作好的基础槽钢安装在指定位置,采用膨胀螺栓固定。
- 基础槽钢的安装应牢固可靠,其水平度和垂直度应符合要求。
3. 配电柜搬运和安装(1)配电柜的搬运- 采用吊车或叉车将配电柜搬运至施工现场。
- 在搬运过程中,应注意保护配电柜的外壳和内部设备,避免碰撞和损坏。
(2)配电柜的安装- 将配电柜安装在基础槽钢上,采用螺栓固定。
- 配电柜的安装应符合设计要求,其水平度和垂直度误差应不超过 1.5mm/m。
- 相邻配电柜之间的间距应符合要求,一般为 2mm 左右。
4. 母线安装(1)母线的选择和加工- 根据配电柜的容量和电压等级,选择合适的母线。
- 母线的加工应符合设计要求,其截面尺寸和长度应准确无误。
采用母线槽代替电线电缆的好处母线槽的应用虽然近十年来得到飞速的发展,并取得了良好的经济效果.但由于部分制造厂的产品存在较多的质量问题,因此至今仍有人对采用母线槽持反对态度.主张用电缆代替母线槽,其反对理由有如下几点:1.母线槽不防水持这一观点的人认为:若水进入母线槽内,整条母线槽就会因进水点短路而停电.的确普通母线槽防水性能很差,更无法与电缆相比,电缆敷设在室外甚至在水中都不会短路,普通母线槽的外壳防护等级为IP40,仅适用于室内普通场所.普通母线槽即使安装在室内,亦会因建筑物的漏水,施工时的建筑用水,人为无意识泼水等都会造成母线槽绝缘下降,甚至短路,因此母线槽施工时,建筑物结构必须封顶、配电间的门必须上锁、母线槽若穿越楼板,必须先做好防水台阶、母线槽周围不准有水管、不准有消防喷淋等规定,这一切都是针对普通母线槽不能防水而采取的必要措施.只要做好上述措施,普通母线槽就不会进水,也就无须对母线槽提出防水的要求.正如变电所内的配电柜从未提出防水的要求.只要工程的需要,母线槽也可防水,母线槽的国家标准JB/T 8511-1996《空气绝缘母线干线系统(空气绝缘母线槽)》和JB/T9662-1999《密集绝缘母线干线系统(密集绝缘母线槽)》都有户外型母线槽的条款,对这种母线槽就有防水要求.外壳防护等级只要做到IP54等级,就能防溅水,对母线槽制造厂来说,要达到IP54等级并不困难,成本增加也不多.光乐厂在开发出IP54等级的母线槽后,又开发出IP65以上等级的母线槽,这种母线槽包括接头在内全部浸入水内也不会发生短路.我厂安装在广州丽影华庭(会展时代广场)的室外母线槽经受了多年的梅雨季节的考验而安然无恙.2.母线槽一点故障就会造成全部停电母线槽发生短路的事故,通常发生在质量不可靠的制造厂供应的产品上,例如:上海某商场的密集型母线槽发生短路,解剖检查系是制造厂装配时外壳铁屑落入壳体内所致;某大厦变电所内母线槽进线箱发生短路,分析原因系始端母线绝缘层受箱体孔边的磨损而造成短路;某商务楼六根母线,五根短路,查其原因系铜排搭接面有几根凸出的小筋,造成接触面不够,引起发热,穿芯螺栓绝缘层熔化导致铜排短路.进口母线槽,也有质量不如意的产品,广州某超高层建筑采用的进口母线槽,未正式投入运行前,短路就发生好多次.总观母线槽的运行情况,发生短路的母线槽极少,绝大多数的母线槽制造厂生产至今尚未出现过短路故障.避免短路不仅是制造厂追求的目标,也是用户追求的目标,达到这一目标的措施:质量把关.要把好生产关、产品验收关、安装关、维护保养关.用户不仅要看制造厂的业绩表,更要看已投入工程的用户意见,还要看国家技术监督局的抽查报告。
什么是母线_母线常见类型与特点母线是用以传输电能,具有汇集和分配电力能力的产品。
那么你对母线了解多少呢?以下是由店铺整理关于什么是母线的内容,希望大家喜欢!什么是母线母线(bus line)指用高导电率的铜(铜排)、铝质材料制成的,用以传输电能,具有汇集和分配电力能力的产品。
电站或变电站输送电能用的总导线。
通过它,把发电机、变压器或整流器输出的电能输送给各个用户或其他变电所。
数学上指依一定条件运动而产生面的直线。
随着现代化工程设施和装备的涌现,各行各业的用电量迅增,尤其是众多的高层建筑和大型厂房车间的出现,作为输电导线的传统电缆在大电流输送系统中已不能满足要求,多路电缆的并联使用给现场安装施工连接带来了诸多不便。
插接式母线槽作为一种新型配电导线应运而生,与传统的电缆相比,在大电流输送时充分体现出它的优越性,同时由于采用了新技术、新工艺,大大降低了母线槽两端部连接处及分线口插接处的接触电阻和温升,并在母线槽中使用了高质量的绝缘材料,从而提高了母线槽的安全可靠性,使整个系统更加完善。
母线槽是由金属板(钢板或铝板)为保护外壳、导电排、绝缘材料及有关附件组成的系统。
它可制成标准长度的段节,并且每隔一段距离设有插接分线盒,也可制成中间不带分线盒的馈电型封闭式母线。
为馈电和安装检修带来了极大的方便。
按绝缘方式母线槽的发展已经经历了空气式插接母线槽、密集绝缘插接母线槽和高强度复合绝缘插接母线槽三代产品。
母线槽可按L+N+PE、L1+L2+L3、L1+L2+L3+N、L1+L2+L3+N+PE系统设置电源导体和保护导体,满足用电负荷的需要。
母线的常见类型在电力系统中,母线将配电装置中的各个载流分支回路连接在一起,起着汇集、分配和传送电能的作用。
母线按外型和结构,大致分为以下三类:硬母线:包括矩形母线、圆形母线、管形母线等。
软母线:包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等。
封闭母线:包括共箱母线、分相母线等。
封闭式母线布线标准规范5.1条封闭式母线宜用于枯燥和无腐蚀气体的屋内场所。
5.2条封闭式母线至地面的距离不宜小于2.2m;母线终端无引出线和引入线时,端头应封闭。
当封闭式母线安装在配电室、电机室、电气竖井等电气专用房间时,其至地面的最小距离可不受此限制。
第六节电缆布线〔Ⅰ〕一般规定6.1条选择电缆路径时,应按以下要求:一、应使电缆不易受到机械、振动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等各种损伤;二、便于维护;三、避开场地规划中的施工用地或建设用地;四、电缆路径较短。
6.2条对于露天敷设的电缆,尤其是有塑料或橡胶外护层的电缆,应防止日光长时间的直晒,必要时应加装遮阳罩或采用耐日照的电缆。
6.3条电缆在屋内、电缆沟、电缆隧道和竖井内明敷时,不应采用黄麻或其它易延燃的外保护层。
6.4条电缆不应在有易燃、易爆及可燃的气体管道或液体管道的隧道或沟道内敷设。
当受条件限制需要在这类隧道内敷设电缆时,必须采取防爆、防火的措施。
6.5条电缆不宜在有热管道的隧道或沟道内敷设电力电缆,当需要敷设时,应采取隔热措施。
6.6条支承电缆的构架,采用钢制材料时,应采取热镀锌等防腐措施;在有较严重腐蚀的环境中,应采取相适应的防腐措施。
6.7条电缆的长度,宜在进户处、接头、电缆头处或地沟及隧道中留有一定余量。
〔Ⅱ〕电缆在室内敷设6.8条无铠装的电缆在屋内明敷,当水平敷设时,其至地面的距离不应小于2.5m;当垂直敷设时,其至地面的距离不应小于1.8m。
当不能满足上述要求时应有防止电缆机械损伤的措施;当明敷在配电室、电机室、设备层等专用房间内时,不受此限制。
6.9条相同电压的电缆并列明敷时,电缆的净距不应小于35mm,且不应小于电缆外径;当在桥架、托盘和线槽内敷设时,不受此限制。
1kV及以下电力电缆及控制电缆与1kV以上电力电缆宜分开敷设。
当并列明敷时,其净距不应小于150mm。
6.10条架空明敷的电缆与热力管道的净距不应小于1m;当其净距小于或等于1m时应采取隔热措施。
For personal use only in study and research; not for commercial use电气设备系统布线规范1.目的和分类1.1 合适的布线(包括线缆选择与布敷、屏蔽连接与工艺)可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰,提高设备运行的可靠性。
同时,也便于查找故障原因和维护工作,提高产品的可用性。
1.2线缆大致分成以下几种类型:A类:敏感信号线缆B类:低压信号线缆D类:辅助电路配电电缆E类:主电路配电电缆1.3 A类指各种串行通信(如以太网、RS485等)电缆、数据传输总线、ATC天线和通信电缆,无线电、以及各类毫伏级(如热电偶、应变信号等)信号线。
1.4 B类指5V、±15V、±24V、0~10mA、4~20mA等低压信号线(如各种传感器信号、同步电压等)以及广播音频、对讲音频电缆。
1.5 D类指220/400V、连接各种辅助电机、辅助逆变器的电缆。
1.6 E类指额定电压3kV(最大3600V)以下,500V以上的电力电缆。
1.7 这4类信号中,就易被干扰而言,按A→E的顺序排列,A类线最易被干扰;就发射的电磁骚扰而言,按E→A的顺序排列,E类发射的骚扰最强。
2.线缆选择的基本原则2.1 应选择阻燃、无卤(或低卤)、无毒的绝缘线缆,线缆应具备良好的拉伸强度、耐磨损性和柔软性,以适应振动冲击的环境。
2.2 根据信号的电压等级、额定电流、预期短路电流、频率、环境条件、电磁兼容性要求及预期寿命来选择电缆的型号和规格。
线缆应符合TB/T 1484的要求。
2.3 配电电缆截面积按发热条件选择,负载电流必须小于允许载流量(安全载流量)。
2.4 电缆以线芯长期允许工作温度分成:A组(不超过100℃)和B组(不超过125℃)。
2.5 交流系统中,电缆的额定电压至少应等于系统的标称电压;直流系统中,该系统的标称电压应不大于该电缆额定电压的1.5倍。
高竖井、小空间环境下发电机出口母线的选型摘要:高竖井、小空间因其环境限制,对母线选型提出了更高要求,需考虑母线安装、后续检修及维护等诸多方面。
发电机出口母线通常额定电压在13.8-18kV,额定电流在5000-12000A,这对母线的动、热稳定提出了更高的要求,同时母线接头结构也将影响母线运行温升及使用寿命。
本文列举了多种型式的母线,比较其优缺点,得出最适合应用在高竖井、小空间环境下的大电流母线型式。
关键词:高竖井;小空间;大电流;母线1.前言某水电站受地理条件限制,母线竖井高度达55m,且截面半径较小;发电机出口额定电压13.8kV,额定电流5300A。
在进行发电机出口母线的选型时,根据发电机技术参数计算母线技术参数,考虑应用环境因素,对比了共箱母线、小离相封闭母线、电缆母线、全绝缘母线、半绝缘母线、全绝缘浇筑母线的优缺点。
1.发电机出口母线参数选择及校验2.1回路持续工作电流选择Ixu≥IgIxu—相应于导体在某一运行温度、环境条件及安装方式下长期允许的载流量,通常按工作温度+70℃、环境温度+25℃、导体表面涂漆、无日照、海拔高度1000m及以下条件进行计算。
Ig—导体回路持续工作电流,发电机回路按1.05倍发电机额定电流计算。
Ig=1.05×5300=5565A根据母线常规工作电流及安全裕度考虑,本工程Ig取6300A。
2.2按经济电流密度选择导体截面Sj=Ig/jSj—经济截面(mm2);Ig—导体回路持续工作电流;j—经济电流密度(A/mm2)。
2.3导体截面校验对导体截面开展短路热稳定校验、短路动稳定校验、母线热平衡计算。
1.发电机出口母线选型3.1共箱母线共箱封闭母线是指三相导体封闭在同一外壳中的金属封闭母线,按照载流量的不同,其导体有铜导体和铝导体之分,其外壳也有薄钢板和薄铝板之分。
如果额定载流量在2500A及以上,由于多片导体间集肤效应严重,一般采用铜导体,为防止涡流发热,同时封闭母线的外壳应采用薄铝板。
