施工升降机是一种可分层输送各种建筑材料和施工人员的客货两用电梯，因施工升降机的导轨井架附着于建筑物的外侧，又称外用电梯。
它能随着建筑施工高度相应接高而不用缆风绳拉结，是高层建筑施工中比较理想的垂直运输机械。

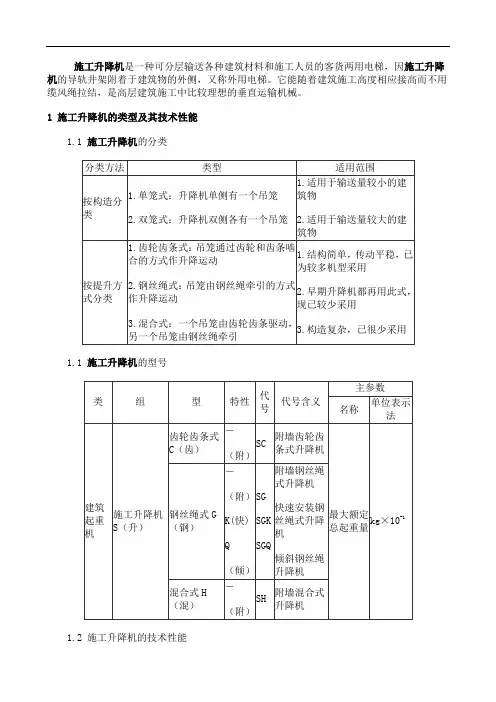

1 施工升降机的类型及其技术性能1.1 施工升降机的分类1.1 施工升降机的型号1.2 施工升降机的技术性能2 施工升降机的结构简述施工升降机由钢结构、传动系统、电气系统及安全控制系统等组成。
2.1 钢结构钢结构主要由吊笼、外笼、标准节、对重、附墙架等组成。
1）吊笼：吊笼是升降机的核心部件，为焊接钢结构体，周围有钢丝防护网，前后分别安装单、双开吊笼门，顶上安装护身拉杆。
吊笼的立柱上有传动机构和限速器底板安装孔，导向滑轮组也安装在立柱上。
2）外笼：外笼主要由底盘、防护围杆及一节基础标准节等组成。
外笼入口处有外笼门并装有自动开门机构，当吊笼上升时，外笼自动关闭。
吊笼着地时，外笼门能自动打开。
底盘装有缓冲弹簧，以保证吊笼着地时能柔性接触。
3）标准节：标准节由无缝钢管和角钢等焊接而成。
标准节上安装齿条，多节标准节用螺栓相接组成导轨架，通过附墙架和建筑物固定，作为吊笼上下运转的导轨。
4）对重：对重用以平衡吊笼的自重，从而提高电动机功率利用率和吊笼载重，并可改善结构受力情况。
对重由钢丝绳通过导轨架顶部的天轮与吊笼上下运转的导轨。
5）附墙架：附墙架用来使导轨架与建筑物附着连接，以保证导轨架的稳定性。
2.2 传动系统传动系统由电动机、联轴器、减速器和安装在减速器输出轴上的齿轮等组成，采用双电机驱动，使齿轮齿条受力均匀。
传动系统安装在吊笼内，通过齿轮与导轨架上的齿条相啮合，使吊笼上、下运行。
2.3 电气设备每个吊笼有一套电气设备，包括电源箱、电控箱、操纵盒等，可在吊笼内用手柄或按钮操纵吊笼升降运行，在任何位置均可随时停车。
在上、下终端站，可由上、下终点限位开关控制自动停车。
为达到高速、平稳、还有采用变频调速和采用液压泵和液压马达等先进技术式升降速度可从0～100m/min的无级变速，并可平稳启动和制动。
施工升降机安全知识一、施工升降机的基本概念和工作原理1.施工升降机的定义2.施工升降机的分类3.施工升降机的工作原理二、施工升降机的安全风险分析1.高空施工的风险和挑战–高空作业的安全隐患–其他因素导致的风险2.施工升降机的常见事故原因–设备故障–操作不当–天气因素–其他因素3.安全风险的影响和后果三、施工升降机的安全管理措施1.设备维护和检修–定期保养和维护–故障及时排除2.操作人员的培训和管理–岗前培训和技能考核–班前会和安全会议–安全交底和岗位责任制度3.施工现场的安全控制–应急预案和演练–安全警示标识和标牌–现场巡视和监测四、施工升降机安全事故的应急处理和事后分析1.应急处理措施–现场救援和人员疏散–伤者救治和送医流程–安全隐患排查和整改2.事后分析和责任追究–事故原因的深入剖析–相关责任人的责任追究–预防措施的改进和落实五、施工升降机的安全监督和法律法规要求1.监督检查和执法部门–工程监理单位–安全监督部门–劳动保障部门2.相关法律法规要求–《建设工程安全生产管理条例》–《特种设备安全法》–其他相关法规六、施工升降机安全知识的普及和培训1.安全知识宣传活动–宣传资料和标语制作–安全教育讲座和培训会议–安全活动和竞赛组织2.安全培训和技能提升–操作人员的培训和考核–管理人员的培训和能力提升–安全监督部门的培训和能力提升七、国际施工升降机安全标准和技术要求1.国际标准化组织的相关标准和指南2.其他国家或地区的安全标准和技术要求八、施工升降机安全领域的研究和创新1.安全技术和装置的研究和开发2.安全管理方法和系统的创新3.施工升降机事故案例分析和应用研究九、施工升降机安全的未来发展趋势1.技术改进和创新2.法律法规的进一步完善3.安全文化的推广和普及以上是对施工升降机安全知识的全面探讨，包括了施工升降机的基本概念和工作原理、安全风险分析、安全管理措施、应急处理和事后分析、安全监督和法律法规要求、安全知识的普及和培训、国际安全标准和技术要求、安全领域的研究和创新以及未来发展趋势等多个方面。
什么是施工升降机？定义：施工升降机又叫施工电梯、室外电梯，人货电梯，是建筑中经常使用的载人载货施工机械，主要用于高层建筑的内外装修、桥梁、烟筒等建筑的施工。
施工升降机的型号标识例如“SC200/200”的意思就是：以齿轮齿条为传动方式的普通施工升降机，每个吊笼额定载重为2000Kg。
施工升降机的结构简述施工升降机是由基础、钢结构、驱动装置、安全装置和电气系统五大部分组成。
施工升降机安全保护装置一、缓冲装置作用：缓冲弹簧装在与基础架连接的弹簧座上，以便当吊笼发生坠落事故时，减轻吊笼的冲击，同时保证吊笼和配重下降着地时成柔性接触，减缓吊笼和配重着地时的冲击。
标准做法：每个吊笼对应的底架上有两个或三个圆锥卷弹簧或四个圆柱螺旋弹簧。
二、电气安全开关1、电气联锁限位开关作用：行程开关又称限位开关，用于控制机械设备的行程及限位保护，是根据运动部件的行程位置而切换电路的电器。
原理：一组常开，一组常闭。
检查方法：开门断电。
2、极限开关作用：切断主电源。
原理：连杆上下拨动均可切断电源，上下限位失效后，一端作用在标准节上的限位碰铁，切断电源。
是一种急停开关，不能自动复位。
检查标准：上下拨动断电停止运转。
三、机械联锁装置作用：机械联锁装置要配合电气安全开关使用，其作用是在各个门未关闭或关闭不严时，电气安全开关将不能闭合，吊笼不能启动工作；吊笼运行中，一旦门被打开，吊笼的控制电路也将被切断，吊笼停止运行。
1、外围栏安全门机械连锁装置外围栏安全门机械锁钩外围栏安全门电气联锁开关标准做法：正常情况下，施工升降机围栏门要设置有机械锁钩、电气联锁限位开关。
检查方法：1.观察围栏门是否有机械锁钩，若无机械锁钩则该安全装置缺失。
2.施工升降机运行中打开围栏门，若围栏门能开启则机械锁钩失效，若开启时吊笼无法停止运转则机械锁钩、电气联锁限位开关均失效。
2、吊笼门机械联锁开关吊笼门外部机械锁钩吊笼门内部双开门机械锁钩吊笼门电气联锁限位开关标准做法：正常情况下，施工升降机吊笼门要设置有机械锁钩、电气联锁限位开关。
建设工程施工升降机资料在建设工程领域，施工升降机作为一种垂直运输设备，发挥着至关重要的作用。
它能够高效、安全地将人员和物料运输到不同的施工楼层，大大提高了施工效率，保障了施工进度。
为了更好地了解和掌握施工升降机，本文将对其相关资料进行详细介绍。
一、施工升降机的定义与分类施工升降机是一种采用齿轮齿条啮合或钢丝绳提升，使吊笼作垂直或倾斜运动，用以输送人员和物料的机械。
根据其传动方式的不同，可分为齿轮齿条式施工升降机和钢丝绳式施工升降机。
齿轮齿条式施工升降机通过齿轮与齿条的相互啮合实现升降运动，具有运行平稳、速度快、载重量大等优点，广泛应用于各类高层建筑的施工。
钢丝绳式施工升降机则依靠钢丝绳的牵引来实现升降，其结构相对简单，但运行速度和载重量相对较小，常用于中低层建筑的施工。
二、施工升降机的主要组成部分施工升降机通常由以下几个主要部分组成：1、基础部分包括底架、地脚螺栓等，为整个升降机提供稳定的支撑。
2、导轨架由标准节通过螺栓连接而成，是升降机的主体结构，为吊笼的运行提供导向。
3、吊笼用于承载人员和物料，通常设有防护门和安全装置。
4、驱动装置包括电机、减速机、齿轮或卷筒等，为升降机的运行提供动力。
5、电气控制系统负责控制升降机的启动、停止、运行速度、楼层停靠等功能。
6、安全装置如防坠安全器、上下限位开关、极限开关、门锁等，确保升降机的运行安全。
三、施工升降机的工作原理以齿轮齿条式施工升降机为例，其工作原理如下：电机通过减速机驱动齿轮转动，齿轮与固定在导轨架上的齿条相啮合，从而带动吊笼沿导轨架上下运动。
在运行过程中，电气控制系统根据预设的程序和指令，控制电机的启动、停止、调速等动作，同时通过各种安全装置保障吊笼的安全运行。
四、施工升降机的安装与拆卸施工升降机的安装与拆卸是一项复杂且危险的工作，需要由具备专业资质的单位和人员进行操作，并严格按照相关的规范和程序进行。
在安装前，需要对基础进行验收，确保其承载能力符合要求。
施工升降机基础知识一、施工升降机的分类及结构特点施工升降机是一种采用齿轮齿条啮合方式或钢丝绳提升方式，使吊笼作垂直或倾斜运动，用以输送人员和物料的机械。
施工升降机按其传动形式分为齿轮齿条式，钢丝绳式和混合式三种。
（一）齿轮齿条式它是一种通过布置在吊笼上的传动装置中的齿轮与布置在导轨架上的齿条相啮合，使吊笼沿导轨架作上下运动，来完成人员和物料输送的施工升降机。
如图7-56。
它的结构特点是：传动装置驱动齿轮，迫使吊笼沿导轨架上的齿条上下运动；导轨架多为单根，由标准节拼接组成。
截面形式可分为矩形和三角形两种。
导轨架多由附墙架与建筑物相连，刚性较好，导轨架加节接高多由自身辅助系统完成。
吊笼布置分为双笼和单笼。
吊笼上一般系有对重来平衡吊笼重量，提高运行平衡性。
（二）钢丝绳牵引式它是由提升钢丝绳通过布置在导轨架上的导向滑轮，用设置在地面上的卷扬机使吊笼沿导轨架作上下运动的一种施工升降机。
如图7-57。
它的结构特点是：卷扬机牵引钢丝绳使吊笼在导轨架上上下运行。
导轨架分单导轨架、双导轨架和复式井架等形式。
（三）混合式它是一种把齿轮齿条式升降机和钢丝绳式升降机混合为一身的施工升降机。
一个吊笼由齿轮齿条驱动，另一个吊笼采用钢丝绳提升。
二、施工升降机金属结构及主要零部件（一）导轨架施工升降机的导轨架是该机的承载系统，一般由型钢和无缝钢管组合焊接形成格构式桁架结构。
截面形式分为矩形和三角面。
导轨架由顶架（顶节）、底架（基节）和标准节组成。
SC型施工升降机的齿条布置在导轨架的一个侧面上。
为了保证施工升降机的正常工作，导轨架必须有足够的强度、刚度和稳定性。
附墙架的间隔一般为两层楼的间距，约为8~9m，导轨架顶部悬臂自由高度为10~11m。
导轨架主弦杆随的压应力自上而下越来越大，基础节的主弦杆应力达最大值，这个截面要进行强度计算。
在悬臂端根部（最上一个附墙架处）导轨架受较大弯矩，主弦杆应力也很大，这个截面要进行强度计算。
（二）SC型施工升降机的传动装置1.传动形式（1）电动机——蜗轮蜗杆减速器（2）电动机——两级齿轮减速器（3）随着液压技术的不断发展，在施工升降机上也出现了原动机——液压传动方式的传动装置。
施工升降机安全知识1. 了解施工升降机施工升降机是一种用于在建筑工地上下运送人员和物料的设备。
它由一个或多个垂直移动的平台组成，可以沿着建筑物的外墙或内部井道上下移动。
施工升降机在提高工作效率、减少劳动强度和保障工人安全方面发挥着重要作用。
2. 施工升降机的分类根据使用方式和结构特点，施工升降机可以分为以下几类：•单柱式施工升降机：由一根垂直柱支撑平台，适用于高度较低的建筑物。
•双柱式施工升降机：由两根垂直柱支撑平台，适用于中等高度的建筑物。
•钢丝绳式施工升降机：利用钢丝绳驱动平台上下运动，适用于高层建筑。
•液压式施工升降机：通过液压系统驱动平台上下运动，适用于大型建筑项目。
3. 施工升降机的安全要求为了确保施工升降机的安全运行，以下是一些重要的安全要求：3.1 设备质量和可靠性施工升降机的设计、制造和安装必须符合国家标准和相关法规的要求，确保设备质量和可靠性。
设备在使用前应经过检测和验收，并定期进行维护保养。
3.2 操作人员资质和培训操作施工升降机的人员必须持有相应的操作证书，并接受专业培训，熟悉设备的使用方法和安全操作规程。
他们应具备良好的沟通能力和团队合作精神，能够快速、准确地响应紧急情况。
3.3 安全防护装置施工升降机必须配备完善的安全防护装置，包括但不限于以下几个方面：•上下限位开关：用于控制平台上升和下降到达指定位置时自动停止运行。
•过载保护装置：当平台超载时自动停止运行，避免设备损坏或事故发生。
•安全门和护栏：防止人员和物料从平台上掉落，确保工作区域的安全。
•紧急停车按钮：在发生紧急情况时，操作人员可以立即停止设备运行。
3.4 日常检查和维护施工升降机的日常检查和维护非常重要，包括但不限于以下几个方面：•定期检查设备的各项安全装置是否正常工作，并及时修复或更换损坏的部件。
•清洁设备表面和井道内部，保持设备干净整洁。
•润滑设备关键部位，减少摩擦和磨损。
4. 施工升降机的安全操作为了确保施工升降机的安全运行，操作人员应遵守以下操作规程：4.1 上下平稳在启动施工升降机时，应缓慢加速和减速，确保平台上下运动平稳。
