下载文档原格式

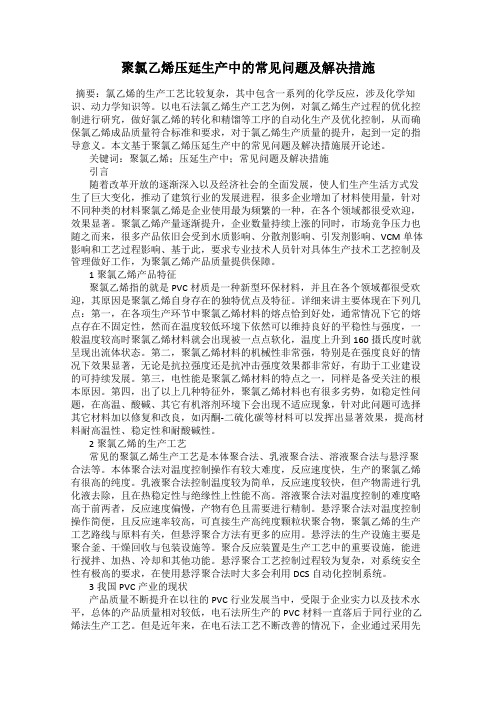

聚氯乙烯压延生产中的常见问题及解决措施摘要：氯乙烯的生产工艺比较复杂，其中包含一系列的化学反应，涉及化学知识、动力学知识等。
以电石法氯乙烯生产工艺为例，对氯乙烯生产过程的优化控制进行研究，做好氯乙烯的转化和精馏等工序的自动化生产及优化控制，从而确保氯乙烯成品质量符合标准和要求，对于氯乙烯生产质量的提升，起到一定的指导意义。
本文基于聚氯乙烯压延生产中的常见问题及解决措施展开论述。
关键词：聚氯乙烯；压延生产中；常见问题及解决措施引言随着改革开放的逐渐深入以及经济社会的全面发展，使人们生产生活方式发生了巨大变化，推动了建筑行业的发展进程，很多企业增加了材料使用量，针对不同种类的材料聚氯乙烯是企业使用最为频繁的一种，在各个领域都很受欢迎，效果显著。
聚氯乙烯产量逐渐提升，企业数量持续上涨的同时，市场竞争压力也随之而来，很多产品依旧会受到水质影响、分散剂影响、引发剂影响、VCM单体影响和工艺过程影响、基于此，要求专业技术人员针对具体生产技术工艺控制及管理做好工作，为聚氯乙烯产品质量提供保障。
1聚氯乙烯产品特征聚氯乙烯指的就是PVC材质是一种新型环保材料，并且在各个领域都很受欢迎，其原因是聚氯乙烯自身存在的独特优点及特征。
详细来讲主要体现在下列几点：第一，在各项生产环节中聚氯乙烯材料的熔点恰到好处，通常情况下它的熔点存在不固定性，然而在温度较低环境下依然可以维持良好的平稳性与强度，一般温度较高时聚氯乙烯材料就会出现被一点点软化，温度上升到160摄氏度时就呈现出流体状态。
第二，聚氯乙烯材料的机械性非常强，特别是在强度良好的情况下效果显著，无论是抗拉强度还是抗冲击强度效果都非常好，有助于工业建设的可持续发展。
第三，电性能是聚氯乙烯材料的特点之一，同样是备受关注的根本原因。
第四，出了以上几种特征外，聚氯乙烯材料也有很多劣势，如稳定性问题，在高温、酸碱、其它有机溶剂环境下会出现不适应现象，针对此问题可选择其它材料加以修复和改良，如丙酮-二硫化碳等材料可以发挥出显著效果，提高材料耐高温性、稳定性和耐酸碱性。
PVC木塑生产工艺与生产中常见问题原料中影响木塑复合材料性能的因素1、熔体流动速率：熔体流动速率一定程度反映相对分子量大下，熔体流动速率越小，相对分子量越大。
相对分子量越大型坯具有较好的熔体强度，可改变型坯自重下垂，制品拉伸强度、冲击强度、热变形温度等性能都有所提高，是有利的，但相对分子量越大粘度越高，流动性越差，加工困难，同时型坯有很高的“回缩”性，在合模前型坯会有较大的收缩。
同样的条件下，型坯不稳定流动现象加剧，甚至熔体破裂。
因此,考虑设备加工能力与工艺可行性,几乎所有200L塑料桶生产厂家都选用HMWHDPE树脂,熔体流动速率能够满足制品质量要求即可，一般为左右(g/10min,)。
2、分子量分布：从成型加工观点来看，宽的分子量分布比分布窄的，流动性要好，易于加工控制，并且宽的分子量分布可降低口模压力，减少型坯熔体破裂倾向，改善加工性能，同样的条件下可提高挤出速度。
但是宽的分子量分布也说明存在相对分子量偏低和较高部分，当相对分子量偏低部分所占比例过高时，制品力学性能、热稳定性等皆有所下降，并且流动过程中的分级效应，又使聚合物中低分子量级较多集中到挤出型坯表面，甚至从表面晰出，型坯表面看上去是在上面撒了一些细小白色粒子，吹塑制品内壁粗糙，脱落的白色粒子常易堵塞气阀，引起气路系统故障。
相对分子量偏高部分所占比例过高时，塑化困难，型坯表面出现未完全塑化颗粒，外观质量下降。
目前双峰分布的树脂有替代单峰分布趋势，同样的条件下，具有出色的加工性能与熔体强度，抗环境应力开裂也明显提高。
成型工艺及设备良好的加工工艺和设备应保证物料和发泡剂混合均匀,并保持足够高的、稳定的机头压力,使口模压力足够大和压力降足够快,以获得形态良好的泡孔。
1.混料和喂料原料的生产工艺：木纤维是吸水性较强的材料一般含水量在15%左右甚至更高，无机填料也达到5%左右，而水含量的高低是影响塑料特别是木塑生产稳定性和制品质量的天敌，如影响发泡倍率，制品的吸水率，制品的变形，制品的耐候性和其他物理性能。

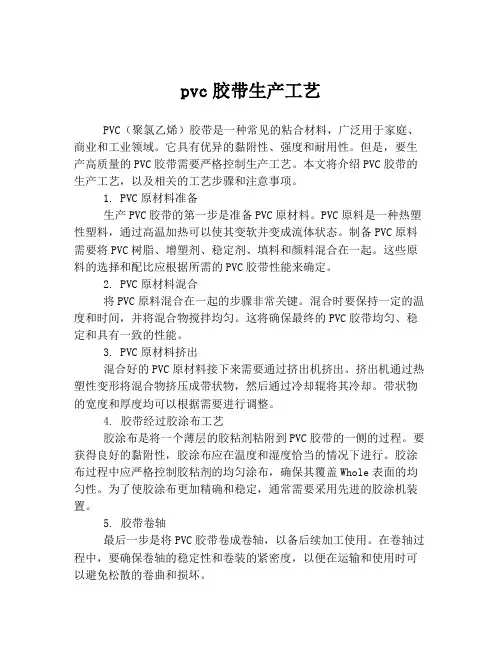

pvc胶带生产工艺PVC（聚氯乙烯）胶带是一种常见的粘合材料，广泛用于家庭、商业和工业领域。
它具有优异的黏附性、强度和耐用性。
但是，要生产高质量的PVC胶带需要严格控制生产工艺。
本文将介绍PVC胶带的生产工艺，以及相关的工艺步骤和注意事项。
1. PVC原材料准备生产PVC胶带的第一步是准备PVC原材料。
PVC原料是一种热塑性塑料，通过高温加热可以使其变软并变成流体状态。
制备PVC原料需要将PVC树脂、增塑剂、稳定剂、填料和颜料混合在一起。
这些原料的选择和配比应根据所需的PVC胶带性能来确定。
2. PVC原材料混合将PVC原料混合在一起的步骤非常关键。
混合时要保持一定的温度和时间，并将混合物搅拌均匀。
这将确保最终的PVC胶带均匀、稳定和具有一致的性能。
3. PVC原材料挤出混合好的PVC原材料接下来需要通过挤出机挤出。
挤出机通过热塑性变形将混合物挤压成带状物，然后通过冷却辊将其冷却。
带状物的宽度和厚度均可以根据需要进行调整。
4. 胶带经过胶涂布工艺胶涂布是将一个薄层的胶粘剂粘附到PVC胶带的一侧的过程。
要获得良好的黏附性，胶涂布应在温度和湿度恰当的情况下进行。
胶涂布过程中应严格控制胶粘剂的均匀涂布，确保其覆盖Whole表面的均匀性。
为了使胶涂布更加精确和稳定，通常需要采用先进的胶涂机装置。
5. 胶带卷轴最后一步是将PVC胶带卷成卷轴，以备后续加工使用。
在卷轴过程中，要确保卷轴的稳定性和卷装的紧密度，以便在运输和使用时可以避免松散的卷曲和损坏。
以上是PVC胶带的生产工艺的主要步骤。
除了以上步骤，还应该注意一些质量保证问题，例如严格控制原材料的品质和来源，定期检查设备维护等。
通过有效管理和完善的质量控制体系，可以确保生产出高质量和性能优良的PVC胶带。
pvc制品的加工工艺、配方、工艺原理、工艺流程及影响产品质量的主要因素和解决方法PVC（聚氯乙烯）是一种常用的塑料材料，广泛应用于制造各种塑料制品。
下面是关于PVC制品的加工工艺、配方、工艺原理、工艺流程以及影响产品质量的主要因素和解决方法的详细介绍：1. 加工工艺：PVC制品的加工工艺包括挤出、注塑、压延、吹塑等。
不同的加工工艺会有不同的特点和适用范围。
例如，挤出适用于制造管材、板材等连续型产品；注塑适用于制造各种形状的零件等。
2. 配方：PVC制品的配方是根据产品的要求进行设计的，主要包括PVC 树脂、增塑剂、稳定剂、填充剂、着色剂等成分的选择和比例控制。
合理的配方可以提高产品的物理性能、加工性能和耐候性能。
3. 工艺原理：PVC制品的加工过程中，主要通过加热、塑化和成型来实现。
首先将PVC树脂加热到一定温度，使其软化和塑化，然后通过挤出、注塑等工艺将软化的PVC树脂成型成所需的形状。
4. 工艺流程：具体的工艺流程会根据产品的要求和加工设备的特点而有所不同。
一般来说，挤出工艺包括原料配料、混合、进料、塑化、挤出、冷却和切割等步骤；注塑工艺包括原料熔融、射出、冷却、开模和取出等步骤。
5. 影响产品质量的主要因素和解决方法：（1）原料质量：选用质量稳定的PVC树脂和辅助材料，并确保其符合产品要求。
（2）工艺参数：合理控制加热温度、挤出速度、注塑压力等参数，避免过热或过冷引起的质量问题。
（3）模具设计：合理设计模具结构，确保产品的形状和尺寸满足要求，并避免模具表面缺陷。
（4）操作技术：操作人员应具备专业的技术知识和经验，熟悉工艺流程和设备操作，能够及时处理工艺异常和故障。
（5）质量检测：建立完善的质量检测体系，对产品进行全面的检测和测试，及时发现和解决质量问题。
总结：PVC制品的加工工艺、配方、工艺原理、工艺流程以及影响产品质量的因素众多。
通过合理控制工艺参数、选用优质原料、优化模具设计、提高操作技术水平和强化质量检测，可以有效提高PVC制品的质量，并满足不同产品的要求。
PVC注塑问题的改善措施（大全五篇）第一篇：PVC注塑问题的改善措施PVC注塑件问题的改善措施(一)解決PVC件的牛屎紋和夾水紋問題，首先是必須降低熔膠射進型腔的速度，防止產生折疊波浪形或螺旋形射膠和分流等不平穩的充型。
但是，有時會因模具型腔过于寬大的原故，當射膠速度已經降到螺杆几乎都不能前进時，牛屎紋和夾水紋問題仍然未能解決，這种情況在生產中時常出现。
如果在靠近入水口前的流道上，增加一個阻水針或者加一個緩沖包，可以起到帮助降低熔膠進入型腔之速度的作用，从而能夠达到減輕注塑件的牛屎紋和夾水紋程度的目的。
對于牛屎紋和夾水紋不是特別嚴重的情況，使用這种方法再配合調機技巧，牛屎紋和夾水紋問題是可以解決的。
但是如果問題比较嚴重，就需要再配合更多的解決措施了解決PVC注塑件的牛屎紋和夾水紋難題，需要用到非常慢的射膠速度進行一級射膠。
但是因為速度太慢，熔膠在流道中運行的時間過長，熱量散失將會很大，溫度下降得太多，熔膠的流動性會大大下降，充型將变得更加困難，這樣對解決問題极為不利。
升高熔膠溫度和模具溫度是解決問題的一个改善措施。
升高熔膠溫度，可以使慢速射膠有足夠的溫度來保証熔膠的流動性，但所調高的溫度以不使PVC燒膠為前提。
如果再增加一點背壓，效果就更好。
有時我們宁愿不調太高的熔胶溫度，而多增加一點背壓。
因為增加背壓不但可以使PVC熔膠溫度更加均勻，流動性更好，而且還有升溫的作用，所以比單獨升高溫度對改善流動性會更好。
既升高熔膠溫度又加大背壓PVC會很容易造成燒膠問題。
適當升高模具溫度，可以減慢熔膠散熱的速度，确保PVC長時間的慢速充型仍能保障足夠的流動性。
因此，在注塑件不產生縮水問題的情況下，應盡可能地多升高一點模具溫度，減小泠卻水的流量或是干脆不通冷却水注塑。
總之能夠提高流動性的措施都會對解決PVC夾水紋和牛屎紋問題有好處。
此外，減少水口料的含量，增加一點擴散油等等也都會對問題的解決有幫助。
新機和优质的注塑機的改善效果都會好过残机和普通机。

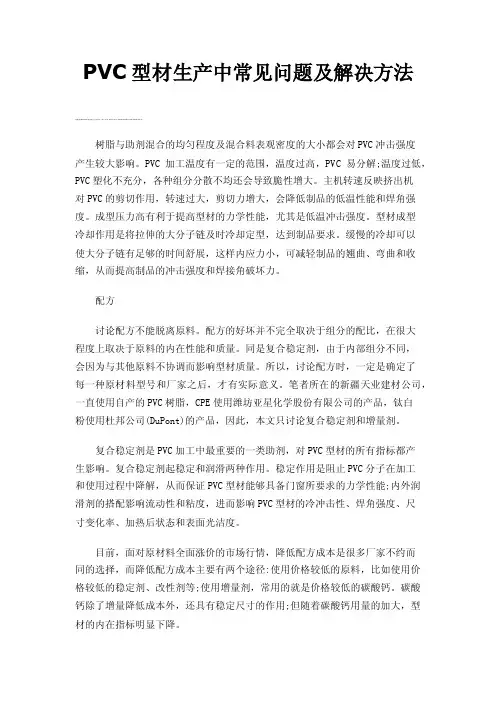

PVC型材生产中常见问题及解决方法树脂与助剂混合的均匀程度及混合料表观密度的大小都会对PVC冲击强度产生较大影响。
PVC加工温度有一定的范围，温度过高，PVC易分解;温度过低，PVC塑化不充分，各种组分分散不均还会导致脆性增大。
主机转速反映挤出机对PVC的剪切作用，转速过大，剪切力增大，会降低制品的低温性能和焊角强度。
成型压力高有利于提高型材的力学性能，尤其是低温冲击强度。
型材成型冷却作用是将拉伸的大分子链及时冷却定型，达到制品要求。
缓慢的冷却可以使大分子链有足够的时间舒展，这样内应力小，可减轻制品的翘曲、弯曲和收缩，从而提高制品的冲击强度和焊接角破坏力。
配方讨论配方不能脱离原料。
配方的好坏并不完全取决于组分的配比，在很大程度上取决于原料的内在性能和质量。
同是复合稳定剂，由于内部组分不同，会因为与其他原料不协调而影响型材质量。
所以，讨论配方时，一定是确定了每一种原材料型号和厂家之后，才有实际意义。
笔者所在的新疆天业建材公司，一直使用自产的PVC树脂，CPE使用潍坊亚星化学股份有限公司的产品，钛白粉使用杜邦公司(DuPont)的产品，因此，本文只讨论复合稳定剂和增量剂。
复合稳定剂是PVC加工中最重要的一类助剂，对PVC型材的所有指标都产生影响。
复合稳定剂起稳定和润滑两种作用。
稳定作用是阻止PVC分子在加工和使用过程中降解，从而保证PVC型材能够具备门窗所要求的力学性能;内外润滑剂的搭配影响流动性和粘度，进而影响PVC型材的冷冲击性、焊角强度、尺寸变化率、加热后状态和表面光洁度。
目前，面对原材料全面涨价的市场行情，降低配方成本是很多厂家不约而同的选择，而降低配方成本主要有两个途径:使用价格较低的原料，比如使用价格较低的稳定剂、改性剂等;使用增量剂，常用的就是价格较低的碳酸钙。
碳酸钙除了增量降低成本外，还具有稳定尺寸的作用;但随着碳酸钙用量的加大，型材的内在指标明显下降。
混料设备混配料是PVC型材生产中的重要一环。

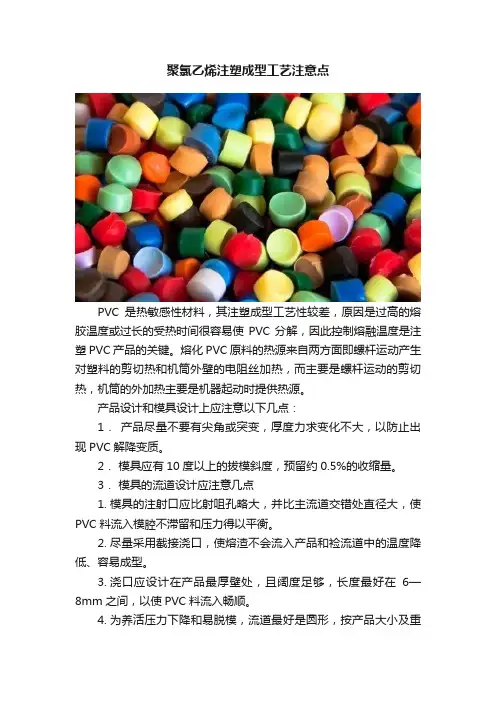

聚氯乙烯注塑成型工艺注意点PVC是热敏感性材料，其注塑成型工艺性较差，原因是过高的熔胶温度或过长的受热时间很容易使PVC分解，因此控制熔融温度是注塑PVC产品的关键。
熔化PVC原料的热源来自两方面即螺杆运动产生对塑料的剪切热和机筒外壁的电阻丝加热，而主要是螺杆运动的剪切热，机筒的外加热主要是机器起动时提供热源。
产品设计和模具设计上应注意以下几点：1．产品尽量不要有尖角或突变，厚度力求变化不大，以防止出现PVC解降变质。
2．模具应有10度以上的拔模斜度，预留约0.5%的收缩量。
3．模具的流道设计应注意几点1.模具的注射口应比射咀孔略大，并比主流道交错处直径大，使PVC料流入模腔不滞留和压力得以平衡。
2.尽量采用截接浇口，使熔渣不会流入产品和裣流道中的温度降低、容易成型。
3.浇口应设计在产品最厚壁处，且阔度足够，长度最好在6—8mm之间，以使PVC料流入畅顺。
4.为养活压力下降和易脱模，流道最好是圆形，按产品大小及重量直径在6—10mm间选择。
4．模具温度应有冷却水控制装置，使模温能在30℃~60℃之间可控。
5．模具应表面光洁、镀铬防腐蚀。
由于PVC的性能特殊，所以选用专用PVC注塑机生产，其中要注意以下几点：1．螺杆长径比应是20：1较好，压缩比在1：1.6-1：1.2之间。
2．螺杆和射咀应是专为PVC制造，表面镀铬。
3．注射压力、速度、背压、温度均可多级、精密控制.在原料准备上应注意以下几点要求：1．必须避免有其他塑料PVC原料中，引起PVC原料变质。
特别是注塑过其他原料时，一定要先清洗干净机筒和螺杆内的塑料，才能注塑PVC产品。
（用PE\PP\PS料清净螺杆、机筒）2．停机前一定要将PVC料完全打净，如长时间停机，为防止PVC腐蚀机器，应用清洗料清干净螺杆、机筒。
3．当PVC料放置时间超过6个月，且环境高温、潮湿，使用前应用60-80℃温度烘干2-5小时才能使用。

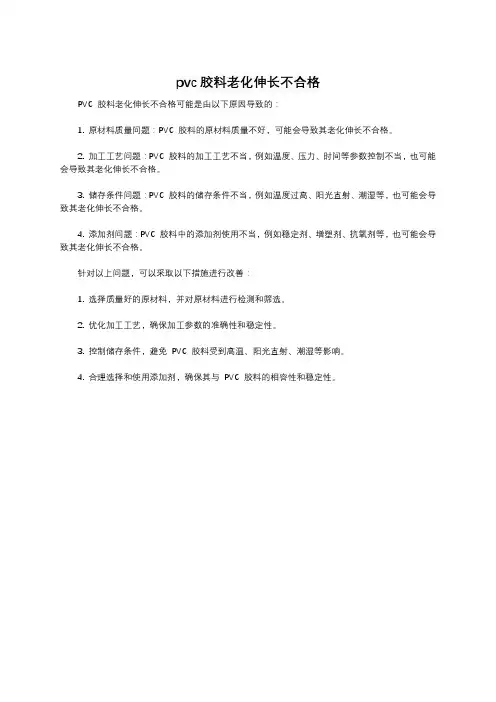

pvc胶料老化伸长不合格
PVC 胶料老化伸长不合格可能是由以下原因导致的：
1. 原材料质量问题：PVC 胶料的原材料质量不好，可能会导致其老化伸长不合格。
2. 加工工艺问题：PVC 胶料的加工工艺不当，例如温度、压力、时间等参数控制不当，也可能会导致其老化伸长不合格。
3. 储存条件问题：PVC 胶料的储存条件不当，例如温度过高、阳光直射、潮湿等，也可能会导致其老化伸长不合格。
4. 添加剂问题：PVC 胶料中的添加剂使用不当，例如稳定剂、增塑剂、抗氧剂等，也可能会导致其老化伸长不合格。
针对以上问题，可以采取以下措施进行改善：
1. 选择质量好的原材料，并对原材料进行检测和筛选。
2. 优化加工工艺，确保加工参数的准确性和稳定性。
3. 控制储存条件，避免 PVC 胶料受到高温、阳光直射、潮湿等影响。
4. 合理选择和使用添加剂，确保其与 PVC 胶料的相容性和稳定性。

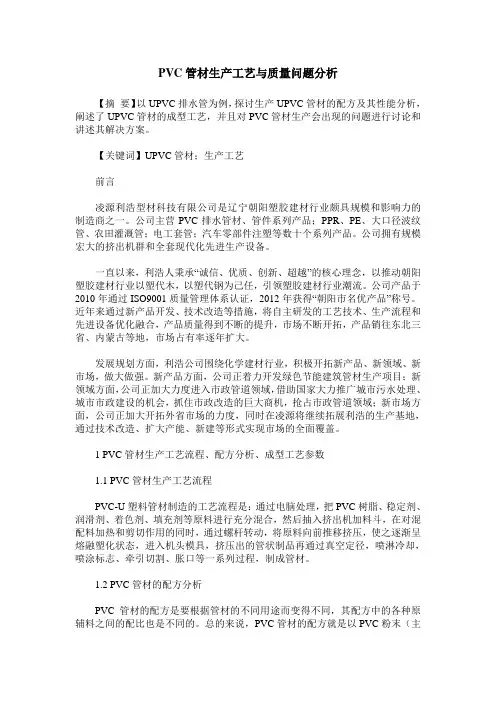

PVC管材生产工艺与质量问题分析【摘要】以UPVC排水管为例，探讨生产UPVC管材的配方及其性能分析，阐述了UPVC管材的成型工艺，并且对PVC管材生产会出现的问题进行讨论和讲述其解决方案。
【关键词】UPVC管材；生产工艺前言凌源利浩型材科技有限公司是辽宁朝阳塑胶建材行业颇具规模和影响力的制造商之一。
公司主营PVC排水管材、管件系列产品；PPR、PE、大口径波纹管、农田灌溉管；电工套管；汽车零部件注塑等数十个系列产品。
公司拥有规模宏大的挤出机群和全套现代化先进生产设备。
一直以来，利浩人秉承“诚信、优质、创新、超越”的核心理念，以推动朝阳塑胶建材行业以塑代木，以塑代钢为己任，引领塑胶建材行业潮流。
公司产品于2010年通过ISO9001质量管理体系认证，2012年获得“朝阳市名优产品”称号。
近年来通过新产品开发、技术改造等措施，将自主研发的工艺技术、生产流程和先进设备优化融合，产品质量得到不断的提升，市场不断开拓，产品销往东北三省、内蒙古等地，市场占有率逐年扩大。
发展规划方面，利浩公司围绕化学建材行业，积极开拓新产品、新领域、新市场，做大做强。
新产品方面，公司正着力开发绿色节能建筑管材生产项目；新领域方面，公司正加大力度进入市政管道领域，借助国家大力推广城市污水处理、城市市政建设的机会，抓住市政改造的巨大商机，抢占市政管道领域；新市场方面，公司正加大开拓外省市场的力度，同时在凌源将继续拓展利浩的生产基地，通过技术改造、扩大产能、新建等形式实现市场的全面覆盖。
1 PVC管材生产工艺流程、配方分析、成型工艺参数1.1 PVC管材生产工艺流程PVC-U塑料管材制造的工艺流程是：通过电脑处理，把PVC树脂、稳定剂、润滑剂、着色剂、填充剂等原料进行充分混合，然后抽入挤出机加料斗，在对混配料加热和剪切作用的同时，通过螺杆转动，将原料向前推移挤压，使之逐渐呈熔融塑化状态，进入机头模具，挤压出的管状制品再通过真空定径，喷淋冷却，喷涂标志、牵引切割、胀口等一系列过程，制成管材。
PVC为聚氯乙烯（polyvinyl choride）的英文宿写，它是由氯乙烯单体聚合而成的一种高分子化合物。
聚氯乙烯塑料是目前使用最广泛的用塑料之一，其产品种类繁多，性能各异；困而相应的生产加工方式也就多种多样，如压延成型、挤出成型、注射成型、模塑成型等。
加工方式不同，生产工艺和技术也就千差万别。
电线电缆用PVC胶料主要是通过挤出成型方式的，下面我就同大家一起来探讨一下PVC胶粒生产方面的一些基础知识。
PVC胶粒是由PVC树脂加上增塑剂、稳定剂、填充剂等多种助剂经混合、混炼，然后押出造粒而成。
在胶料生产中，影响产品品质及生产效率的因素主要有五个：即设备、原材料、配方、配色、和生产工艺。
选用不同的生产设备，具体的生产流程就会的一定的差别。
一、胶料生产流程二、胶粒生产设备PVC造粒生产线主要包括三大部分：即计量供料设备，混合储料设备以及押出造粒设备。
1．计量供料设备包括PVC粉、碳酸钙等粉体原材料料仓，增塑剂、液体安定剂贮罐，输送装置，计量仪器等。
计量供料系统有自动和人工之分，自动计量系统则PVC粉、增塑剂、碳酸钙甚至粉体安定剂均以自动仪器计量，生产时只需将配方输入控制盘，设定好相关程序，即可完成从计量到混合的操作，半自动或人工计量则原材料部分或全部由人工称量再加入混合机。
自动计量供料系统采用全封闭操作，因此生产操作简单，现场环境较好，不过由于仪器系统复杂，精确度要求高，因而对使用环境要求高，维护较麻烦，一旦维护不好则容易失控甚至瘫痪。
因此目前胶料厂大多采用半自动系统，即增塑剂自动计量和输送，其它原材料采用人工计量。
2．混合储料设备，一般包括高速混合机和冷却混合机两部分，高速混合机和泠拌机根据混合缸容积大小有很多规格，一般胶料厂常采用300L/800L和500L/1000L组合，打样则多采用50L小混合机，高速混合机与冷缸之间以及冷缸与押出机料斗之间均以料筒连接。
3．押出造粒设备主要有挤出机和切粒机两部分，挤出机又有单螺杆挤出机和双螺杆挤出机两大类。
挤出机的加工性能主要由螺杆直径、长径比、压缩比以及螺纹结构决定。
一般双螺杆挤出机的混炼分散能力和胶化能力较单螺杆要好，因此更适于生产高填充胶料。
我部1#押出机为双阶挤出机组，是由一台螺杆直径为65mm的平行同向双螺杆挤出机和一台螺杆直径为150mm的单螺杆挤出机组合而成，该机型特别适用于高填充软质PVC胶料的挤出造粒。
切粒装置有热切和冷切之分：热切即胶料一经挤出马上切粒，然后通过一系列的空气冷却装置进行冷却和分选，因此也叫风切；冷切则是们料经机头挤出胶条后通过水槽冷却然后经风机吹干水分再引入切粒机切粒，通常也叫水切，水切机有的还使用热风干燥储料桶。
我部双阶机为热切粒方式，此机的冷却和分离系统比较完善，有两级旋风争离，还配有沸腾床和振动筛，从而可更好地控制胶粒品质。
三、原材料PVC胶料生产所用的原材料主要有八大类，即PVC树脂（塑胶粉）、增塑剂、稳定剂化助剂、填充剂、着色剂、润滑剂、阻燃与抑烟剂以其它助剂。
〈一〉塑料粉生产电线、电缆料常用的塑胶粉（即PVC树脂）根据K值的不同有三个等级，K-60：包括S-60、TK-700、TK-700、SI007、S1008等主要用于插头料；K-65包括S-65、TK-1000、TH-1000、S1001等一般用于60℃、70℃、75℃电线胶；K-70包括S-70、TK-1300、TH-1300、SI1003等用于75℃以上电线胶，有些高性能要求的还要用到K-75、K-80等高规格的PVC，此外还可能用到如GR-1300S之类的改性PVC。
总之，K值越高，PVC的平均聚合度就越高，分子量也就愈大，对应的物性指标越高，当然相应的加工条件也就要求高一些。
〈二〉增塑剂增塑剂是指可提高聚合物塑性的一类物质。
增塑剂的作用主要有两个方面：〈1〉是降低聚合物熔融温度及熔体粘度，从而降低其成型加工温度；〈2〉使聚合物制品具有柔软性、弹性及耐低温性能。
PVC塑料制品根据增塑剂含量的不同可分为硬质（UPVC）、半硬质（SR-PVC）和软质PVC（SPVC）三大类，增塑剂0-5份为硬制品，5-25份为半硬质制品，25份以上为软制品。
增塑剂的种类很多，其性能也各不相同，常用的有DOP、DIDP、TOTM (W-700)DINP、DOA、PN-1030（W-2050）、S-52以及环氧大豆油等到。
DOP中文名邻笨二甲酸二辛脂，它与PVC兼容性好，增塑效率高，挥发性小，耐候、耐水及低温性都不错，因此是一种最常用的增塑剂。
DINP为邻苯二甲酸二异壬酯，性能与DOP相似，增塑效率不如DOP，耐寒性较差，但挥发性小于DOP，环保性较好，因常用于低毒胶料。
DIDP为偏苯二甲酸二异癸脂，其热发挥性小，耐迁移性、电绝缘性好，常用于80℃、90℃电线料。
TOTM为偏苯三酸三辛脂，它的耐热性、耐久性性及迁移性好，相溶性及耐寒性均可，常用于105℃级耐热PVC胶料；DOA为已二酸三辛酯，是最常用的耐寒增塑剂品种，低，温性能优良，加工生好，制品手感好，不过它与PVC的相熔性较差，易渗出制品表面，耐迁移性差；PN-1030和W-2050均为聚酯可塑剂（俗称高分子油），它们的突出优点是耐热性、耐久性及耐迁移性好，主要用于耐高温和非移性胶料。
S-52为含氯量52％的氯化石蜡，其优点是阻然性和电绝缘性佳，价格便宜，不过S-52。
与PVC兼容性差、有毒且热稳定性差，基于环保方面的考虑，我同不使用S-52。
环氧大豆油的耐光、热、抽出性及电性能优良，具有低挥发性，是增塑剂兼辅助稳定剂。
D-81为其中使用较广泛之一。
〈三〉稳定化助剂稳定化助剂能使塑料对热、光、氧、霉菌等的作用产生稳定化。
因此这类助剂可以阻止或延绶聚合物在贮存、加工及使用过程中的老化（或劣化）有的能提高聚合物在成型加工的热稳定性。
我们日前使用的稳定化助剂有四类：1．抗氧剂，抗氧剂是一类化学物质，当其在聚合物中少量存在时，就可以延缓或抑制聚合物氧化过程的进行，从而阻止聚合物的老化并延长其使用寿命，亦称为“防老剂”。
如我们常用的TA-1010、BA-90等属于这一类助剂。
2．光稳定剂，是为了使塑料防御紫外线的破坏而添加的助剂。
它能有效地抑制紫外线的破坏以减轻其劣化的程度而延长使用寿命。
常用的有光屏蔽剂（如炭黑、钛白、氧化锑等）、紫外线吸收到（如UV-531、UV-327等）两大类。
3．热稳定剂，即我常说的安定剂，它主要起两方面的作用：〈1〉在PVC加工过程中，防止或抑制其降解脱KCL以及因脱除HCL而引起的变色。
〈2〉在制品有效使用期内，保持其足够的热稳定性并减缓热、光、氧作用引起的降解，延长其使用寿命。
PVC电线、电缆料常有的主安定剂有铅盐类、金属皂类和有机锡因等几大类。
其中铅盐类常用的有三盐基硫酸铅、二盐基亚磷酸铅、二盐基硬脂酸铅等。
此类稳定剂的优点是热稳定性良好，特别是长期热稳定性、电绝缘性优良，吸湿性小，价格低廉；缺点是相对密度大且易凝聚，在配料中难于分散均匀，毒性大且有初期着色性，配色困难。
金属皂类安定剂系脂肪酸的金属盐，其中以硬脂酸皂最常用，有硬脂酸镉、钡、铅、锌、钙等，其特点是具有良好的热稳定性和优良的润滑性，一般配合使用。
不过其中热稳定性最好的镉皂和铅皂由于毒性较大，目前正逐步被淘汰。
工业上用的有机锡安定剂多为添加了抗氧剂、紫外线吸收剂等稳定化助剂的液体复合物，其特点是稳定产果好，用量小，能使制品具有极好的水晶般的透明性；不过有机锡安定剂一般价格较贵，不少有特殊臭味，有一些还有毒性。
目前胶料厂使用综合安定剂的较多，这些综合安定剂实际上也多是由上述几大类安定剂中的某几种再加上抗氧剂、润滑剂等其它助剂按照一定的比例配合而成。
通常生产普通不透明胶料多用以铅盐为主体的综合安定剂，如“汉高”的2744、2764，“高银化学”的CW-105、CW-168A等，不过随着环保要求的提高，目前已倾向于采用无铅无镉安定剂；生产透明料多用液体综合安定剂，生产无毒料则采用钙/锌系或有机锡综合安定剂。
因我部生产的是环保PVC胶料，因此禁用铅、镉和有机锡安定剂；目前我部使用的REC-459、GS-21A和CW-206C、CW-206Z均属环保安定剂，分别属于稀土和钙锌类安定剂。
稀土安定剂是由我国研究开发出的一种新型高效环保安定剂。
4．其它稳安化助剂，金属钝化剂能减缓金属离子（如Cu、Fe等）对高聚物的催化氧化作用而使聚合物稳定，防生物助剂（如防霉剂、防鼠剂0能防止有害生物对塑料制品的侵蚀。
〈四〉填充剂这个我们都很熟悉，我们常用的填充剂主要有碳酸钙和高岭土（白土）。
碳酸钙又有轻质和重质之分，重钙是由石灰矿石经筛选、粉碎等工序加工而成，如常用的2300、2500等，轻钙则是通过化学方法生产的沉降碳酸钙，塑胶工业上使用的轻钙一般都有经过表面活化处理，以加强分散性及同树脂的兼容性，因此又叫胶质碳酸钙或活性轻质碳酸钙，如胶料厂常用的“CCR超级”、华明活性钙、“CCR白樱华”等均属此类。
高岭土也叫陶土，是以水合硅酸铝为主要成份的硅酸盐矿土。
塑胶工业上使用得最广泛是煅烧高土，它可以提高塑料制品的电绝缘性能，如“SP-33”、“AT-01”等。
〈五〉着色剂着色剂就是能使塑料着色的一种助剂，按其化学类分别为列机着色剂和有机着色剂两大类。
塑料用着色剂常按其可溶性分为染料和颜料两大类，染料是指能被制成溶液的，具有强烈染色能力的有机物。
不过由于其耐光、热、溶剂性差，易迁移、渗出，故在PVC着色中很少使用。
颜料和染料的主要区别就在于颜料是不溶性固体有色物质，它和被羊色物以机械方式混合而分散，由其微粒的遮盖作用而使其它材料着色。
颜料又根据其结构和组成分为无机颜料、有机颜料和特殊颜料三大类。
无机颜料价格便宜，耐热性好，但大部分透明度和着色力差，色彩欠鲜艳。
我们常用的炭黑、铁红、铬黄、钛白粉、群青等均属于列机颜料，其中只有群青透明度高可用于透明产品配色。
有机颜料在塑料中分散性好，着色强度高，色泽鲜艳，是塑料中较理想的着色剂，有机颜料品种很多，色谱齐全。
如我们常用的大红、朱红、酞菁蓝、酞菁绿、永固黄、永固紫等均属有机颜料。
特殊颜料主要包括珠光颜料、荧光颜料、金属颜料以及发光颜料（即夜光颜料），它们中既有有机颜料，也有无机颜料。
〈六〉润滑剂润滑剂的作用是降低物料之间及物料和加工设备表面的摩擦力，从而提高熔体的流动性，避免熔体与设备的粘附，提高制品表面的光洁度等到。
润滑剂按其所起用可以分为两大类，即内滑剂和外滑剂。
内滑剂与树脂亲和力大，其作用主要是降低分子间的作用力；外滑剂与树脂亲和力小，其作用是降低塑料体系与机器之间的摩擦。
我们常用的HST（SA1801）、PE-WAX等在PVC加工中主要表现为外滑性，Bu-St、CaSt等则属于内滑剂，而BaSt、G-60等则内外兼具。
