![[1]如何用origin9.0作图](https://img.taocdn.com/s1/m/cc4de967a98271fe910ef952.png)
[1]如何用origin9.0作图
origin是一个既专业又强大的作图工具，它可以帮我们解决诸多问题。
1>首先打开origin9.0，进入界面的首页，新建数据输入的表格。
2>如下图所示，是数据输入区域内各部分的意义，以及我们的数据。
3>对这些数据作图的方法有两种：
第一种：在菜单栏中选择：（1）plot→Line-symbol→Line-symbol，点击后，会弹出对话框
（2）这个对话框设置x轴与y轴对应的数据。
设置好后，点击OK。
第二种：直接在origin9.0的界面中，有一些工具栏，我们在最下面的工具栏中找到绘图回执曲线工具，如下图所示。
直接点击对应的按钮，就可以作出对应的曲线了。
注：非原著，原著作者来自如下网站
（/user/npublic?un=自定义sunny）
本人仅对其进行了稍微的修改，纠正等辅助工作，后期会逐步添加作者本人在使用该软件过程中的方法。
![[11]origin 9.0制作极坐标图](https://img.taocdn.com/s1/m/6da94811c5da50e2534d7f0b.png)

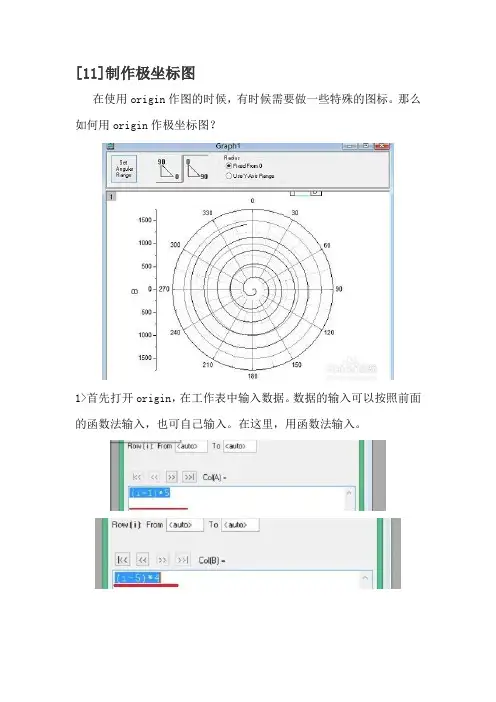

[11]制作极坐标图
在使用origin作图的时候，有时候需要做一些特殊的图标。
那么如何用origin作极坐标图？
1>首先打开origin，在工作表中输入数据。
数据的输入可以按照前面的函数法输入，也可自己输入。
在这里，用函数法输入。
2>然后，选中B列数据，在菜单栏中选择plot→specialied→Polar theta(x) r(Y).
3>在specialied的菜单中我们选择第一个选项，点击进入。
弹出对话框。
4>对话框中，要求我们选择设定x轴和y轴。
我们进行设定选择。
5>点击ok后，我们的极坐标图就完成了。
如下图所示。
6>除此之外，我们可以对于我们的极坐标图进行设置。
选择顺时针方向还是逆时针方向。
注意，在极坐标的途中，x，y轴所表示的意义是角度或者半径。

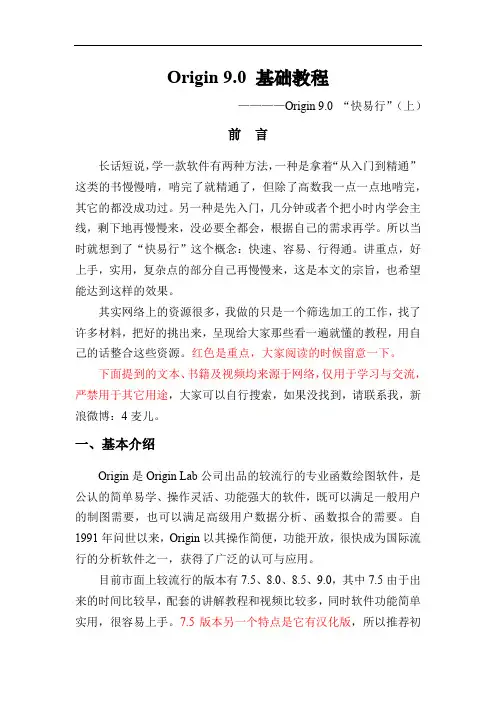

Origin 9.0 基础教程————Origin 9.0 “快易行”（上）前言长话短说，学一款软件有两种方法，一种是拿着“从入门到精通”这类的书慢慢啃，啃完了就精通了，但除了高数我一点一点地啃完，其它的都没成功过。
另一种是先入门，几分钟或者个把小时内学会主线，剩下地再慢慢来，没必要全都会，根据自己的需求再学。
所以当时就想到了“快易行”这个概念：快速、容易、行得通。
讲重点，好上手，实用，复杂点的部分自己再慢慢来，这是本文的宗旨，也希望能达到这样的效果。
其实网络上的资源很多，我做的只是一个筛选加工的工作，找了许多材料，把好的挑出来，呈现给大家那些看一遍就懂的教程，用自己的话整合这些资源。
红色是重点，大家阅读的时候留意一下。
下面提到的文本、书籍及视频均来源于网络，仅用于学习与交流，严禁用于其它用途，大家可以自行搜索，如果没找到，请联系我，新浪微博：4麦儿。
一、基本介绍Origin是Origin Lab公司出品的较流行的专业函数绘图软件，是公认的简单易学、操作灵活、功能强大的软件，既可以满足一般用户的制图需要，也可以满足高级用户数据分析、函数拟合的需要。
自1991年问世以来，Origin以其操作简便，功能开放，很快成为国际流行的分析软件之一，获得了广泛的认可与应用。
目前市面上较流行的版本有7.5、8.0、8.5、9.0，其中7.5由于出来的时间比较早，配套的讲解教程和视频比较多，同时软件功能简单实用，很容易上手。
7.5版本另一个特点是它有汉化版，所以推荐初学Origin软件时，同时安装7.5和另一个高级版，方便熟悉界面，听懂教程讲解。
Origin上手很容易，用不了多久就可以卸载7.5了，权当作一个Origin的有道翻译版。
图1.1 四六级没过，第一次打开软件，不开心图1.2 还是汉化版看起来亲切，但以后一定要用英文版，毕竟很多重要的软件是没有汉化的，还有些新版本发布好久都没汉化本教程使用的是9.0版本（下面的一些教程有的用的不是这个版本，但9.0亲测可以操作），网上有很多资源（注意下载文件里面的Crack，其它软件也一样），最新的不一定是最好的，但如果相比以前的版本不是特别复杂，建议学习最新版。
Origin 9.0 基础教程————Origin 9.0 “快易行”（上）前言长话短说，学一款软件有两种方法，一种是拿着“从入门到精通”这类的书慢慢啃，啃完了就精通了，但除了高数我一点一点地啃完，其它的都没成功过。
另一种是先入门，几分钟或者个把小时内学会主线，剩下地再慢慢来，没必要全都会，根据自己的需求再学。
所以当时就想到了“快易行”这个概念：快速、容易、行得通。
讲重点，好上手，实用，复杂点的部分自己再慢慢来，这是本文的宗旨，也希望能达到这样的效果。
其实网络上的资源很多，我做的只是一个筛选加工的工作，找了许多材料，把好的挑出来，呈现给大家那些看一遍就懂的教程，用自己的话整合这些资源。
红色是重点，大家阅读的时候留意一下。
下面提到的文本、书籍及视频均来源于网络，仅用于学习与交流，严禁用于其它用途，大家可以自行搜索，如果没找到，请联系我，新浪微博：4麦儿。
一、基本介绍Origin是Origin Lab公司出品的较流行的专业函数绘图软件，是公认的简单易学、操作灵活、功能强大的软件，既可以满足一般用户的制图需要，也可以满足高级用户数据分析、函数拟合的需要。
自1991年问世以来，Origin以其操作简便，功能开放，很快成为国际流行的分析软件之一，获得了广泛的认可与应用。
目前市面上较流行的版本有7.5、8.0、8.5、9.0，其中7.5由于出来的时间比较早，配套的讲解教程和视频比较多，同时软件功能简单实用，很容易上手。
7.5版本另一个特点是它有汉化版，所以推荐初学Origin软件时，同时安装7.5和另一个高级版，方便熟悉界面，听懂教程讲解。
Origin上手很容易，用不了多久就可以卸载7.5了，权当作一个Origin的有道翻译版。
图1.1 四六级没过，第一次打开软件，不开心图1.2 还是汉化版看起来亲切，但以后一定要用英文版，毕竟很多重要的软件是没有汉化的，还有些新版本发布好久都没汉化本教程使用的是9.0版本（下面的一些教程有的用的不是这个版本，但9.0亲测可以操作），网上有很多资源（注意下载文件里面的Crack，其它软件也一样），最新的不一定是最好的，但如果相比以前的版本不是特别复杂，建议学习最新版。

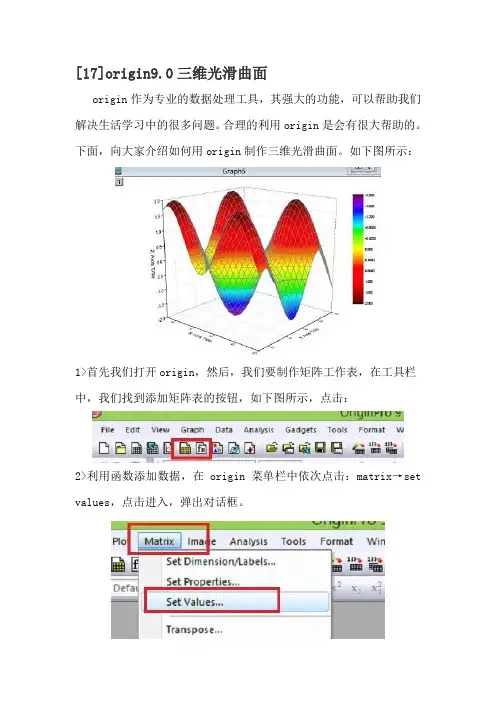

[17]origin9.0三维光滑曲面
origin作为专业的数据处理工具，其强大的功能，可以帮助我们解决生活学习中的很多问题。
合理的利用origin是会有很大帮助的。
下面，向大家介绍如何用origin制作三维光滑曲面。
如下图所示：
1>首先我们打开origin，然后，我们要制作矩阵工作表，在工具栏中，我们找到添加矩阵表的按钮，如下图所示，点击：
2>利用函数添加数据，在origin菜单栏中依次点击：matrix→set values，点击进入，弹出对话框。
3>下面，随便举了一个例子，公式在下图，大家可根据自己的数据进行输入。
4>点击“确定”，就可以输入数据了，再添加函数的时候，我们要确定输入的公式中要包含x轴和y轴。
5>下一步，我们在3D工具栏中，找到3D colour fill surface 点击之后，我们可以直接绘图了。
6>在3D的绘图工具中，还有其他方式绘图，如3D colormap surface，如下图所示。
在3D的绘图中，我们可以多做尝试。
可能会有意想不到的惊喜。
7>除此之外，还可以做三维骨架图。
如下图所示，是不是很好看呀。
[8] origin9.0怎样通过运算生成数据
origin9.0作为我们常用的数据处理工具，熟悉他的相关应用，可以方便我们的工作，节省时间。
有的时候需要通过公式添加数据，那么如何添加呢？下面为大家介绍如何通过运算生成数据。
1>首先打开origin9.0软件，进入主页后，点击建立新的工作表。
2>选中工作表中的一栏（你需要输入数据的一栏），在这里，以A(x)列介绍。
首先选中该数据栏。
3>选中后右击，弹出菜单栏我们选择set column values，点击进入设置对话框。
4>在对话框中我们可以设置我们想要输入的数学公式，例如是”（i-3）*4/13“在这里i是变量可以设置其范围。
5>添加完数学方程式后，我们可以直接点击OK，origin自动为我们填充数据，如下图所示。
6>另一种方法，快速进行设置，就是在工具栏中，有set column values工具，点击后可以直接弹出对话框进行设置（快捷键：Ctrl+Q）。

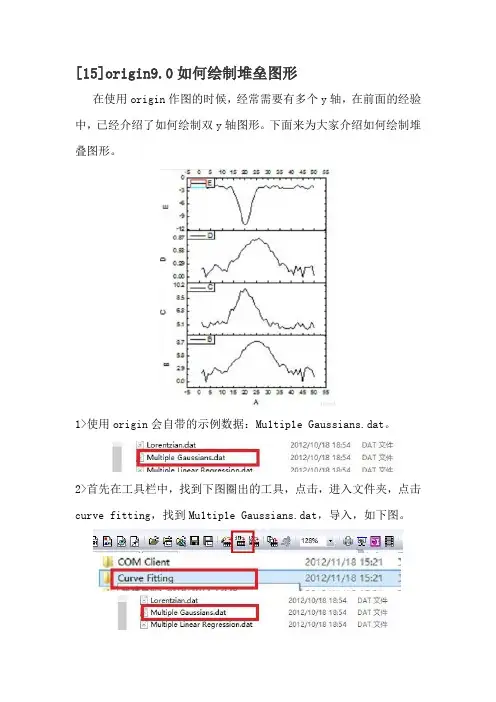

[15]origin9.0如何绘制堆垒图形
在使用origin作图的时候，经常需要有多个y轴，在前面的经验中，已经介绍了如何绘制双y轴图形。
下面来为大家介绍如何绘制堆叠图形。
1>使用origin会自带的示例数据：Mu1tip1e Gaussians.dat。
2>首先在工具栏中，找到下图圈出的工具，点击，进入文件夹，点击curve fitting，找到Mu1tip1e Gaussians.dat，导入，如下图。
3>然后，我们将所有的y列数据选中，依次点击菜单栏中的：plot→Multi-Curve→stack。
4>弹出ploting： plotstack，直接点击ok即可。
5>也可以直接使用origin的2D工具，直接作图，这样更加快捷。
6>如果觉得图形太小了，我们可以调整一下图形的大小，在空白处右击，弹出菜单，点击properties。
7>弹出对话框，我们可以对画布的大小进行调整。
点击ok，即可。
Origin 9.0 基础教程————Origin 9.0 “快易行”（上）前言长话短说，学一款软件有两种方法，一种是拿着“从入门到精通”这类的书慢慢啃，啃完了就精通了，但除了高数我一点一点地啃完，其它的都没成功过。
另一种是先入门，几分钟或者个把小时内学会主线，剩下地再慢慢来，没必要全都会，根据自己的需求再学。
所以当时就想到了“快易行”这个概念：快速、容易、行得通。
讲重点，好上手，实用，复杂点的部分自己再慢慢来，这是本文的宗旨，也希望能达到这样的效果。
其实网络上的资源很多，我做的只是一个筛选加工的工作，找了许多材料，把好的挑出来，呈现给大家那些看一遍就懂的教程，用自己的话整合这些资源。
红色是重点，大家阅读的时候留意一下。
下面提到的文本、书籍及视频均来源于网络，仅用于学习与交流，严禁用于其它用途，大家可以自行搜索，如果没找到，请联系我，新浪微博：4麦儿。
一、基本介绍Origin是Origin Lab公司出品的较流行的专业函数绘图软件，是公认的简单易学、操作灵活、功能强大的软件，既可以满足一般用户的制图需要，也可以满足高级用户数据分析、函数拟合的需要。
自1991年问世以来，Origin以其操作简便，功能开放，很快成为国际流行的分析软件之一，获得了广泛的认可与应用。
目前市面上较流行的版本有7.5、8.0、8.5、9.0，其中7.5由于出来的时间比较早，配套的讲解教程和视频比较多，同时软件功能简单实用，很容易上手。
7.5版本另一个特点是它有汉化版，所以推荐初学Origin软件时，同时安装7.5和另一个高级版，方便熟悉界面，听懂教程讲解。
Origin上手很容易，用不了多久就可以卸载7.5了，权当作一个Origin的有道翻译版。
图1.1 四六级没过，第一次打开软件，不开心图1.2 还是汉化版看起来亲切，但以后一定要用英文版，毕竟很多重要的软件是没有汉化的，还有些新版本发布好久都没汉化本教程使用的是9.0版本（下面的一些教程有的用的不是这个版本，但9.0亲测可以操作），网上有很多资源（注意下载文件里面的Crack，其它软件也一样），最新的不一定是最好的，但如果相比以前的版本不是特别复杂，建议学习最新版。
二、软件功能Origin具有两大主要功能：数据分析和绘图。
Origin的数据分析主要包括统计、信号处理、图像处理、峰值分析和曲线拟合等各种完善的数学分析功能。
准备好数据后，进行数据分析时，只需选择所要分析的数据，然后再选择相应的菜单命令即可。
Origin的绘图是基于模板的，Origin本身提供了几十种二维和三维绘图模板而且允许用户自己定制模板。
绘图时,只要选择所需要的模板就行。
用户可以自定义数学函数、图形样式和绘图模板；可以和各种数据库软件、办公软件、图像处理软件等方便的连接。
----------------------------------------------------------------------------------------- 以上部分摘自百度百科，有个大概印象就可以了。
----------------------------------------------------------------------------------------- 三、核心要点软件在设计之初都有它的思路，把握住它们的思路，即使以后遇见各种类型的问题，自己也会知道怎么解决。
1、在Graph界面，一般遵循着哪里需要编辑就直接双击哪里的思路。
2、学会软件里面的Help功能，毕竟这个又全又准确，虽然，额，一般人都不用。
四、快速上手每个使用Origin软件的小伙伴，第一件想做的事情就是制一张表，然后画一张图，那就开始吧。
打开软件后的开始界面会有一张Worksheet，自己新建就是菜单栏的File->New->Project/ Worksheet。
第一步是输入数据，可以手打&复制粘贴，也可以用软件导入数据。
打字君请盯好图4.1咯，打开软件，就会出现一个Book1窗口，1不用管，2就是输入数据的单元格，目前A列对应着X，B列对应着Y（谁对应着谁都可以改的），一个数据表就OK啦（假如你有很多组数据，需要添加列，两个办法：1是菜单栏的Column->Add New Columns；2是在A(X)或B(Y)上单击右键->Insert，这个属于插入列，删除列就是->Delete）！图4.1 制表示意图导入数据方法是：菜单栏File->Import-Single ASCⅡ/ Multiple ASCⅡ/ Excel这几个操作。
它们的区别是Single ASCⅡ是导入单个txt 数据，许多实验数据从仪器出来都是txt格式的，Multiple ASCⅡ是导入多个，Excel是导入保存在excel的数据，然后就去选择你们要导入的数据吧，见下图。
图4.2 这个只能导入了接下来我们来绘图，还是2个办法，1是菜单栏的Plot->Line->Line；2是底下的图标，熟练了后就非常方便。
Plot是绘图的意思，菜单栏Plot子菜单里面有很多类型的图，其实我们经常用的也就那几类（直线图、散点图、柱形图等，后面会详细提到），很容易掌握。
图4.3 绘图在选定绘制哪一种类型的图后会出现图4.4的窗口，可以看到我的表格有3列，下面窗口就对应着3个选项。
在图中，我希望以B 列数据为X轴，C列为Y轴，那么就按如下方式勾选，A列数据暂时不用，就不勾。
图4.4 选择坐标按下OK，Graph1窗口就显示出图了，数据比较乱，图不是一般的丑，别见怪/(ㄒoㄒ)/~~。
最后菜单栏Edit->Copy Page（不是Copy），就可以把咱们做的图片放到word/ ppt里面用了。
当然后期还要对图进行处理，咱们慢慢来。
图4.5 图形出来了，心情还行吧由于，额，太懒了，下面的任务就交给它啦：中国科学技术大学管理学院学生会网络部出过一份《Origin 8.0 简明教程》的讲义，对于0基础的学生非常实用，15分钟看完，包教包会，内容有重要按钮、基本操作、图片处理三块。
没有任何赘余，图解详细，学完后你就可以进阶了。
重点看图片后期处理，线性拟合数据分析什么的后面会单独拿出来讲的。
………（看讲义去）这里我再整理一下图片处理的思路，后面有的资料也会有讲的。
就像前面说的核心思路一样，你需要修改哪个位置就直接双击，比如双击线条可以修改线条属性，双击坐标轴可以修改坐标轴属性，双击轴名称可以修改轴名称等等。
在菜单栏上面，则是Format->Page Properties/ Layer Properties/ Plot Properties这三个选项，它们分别修改图像的页面、图层和图像属性（此时此刻，对着7.5汉化版看9.0，毫无压力地Get所有的技能&英语单词），下面以一个例子引出来。
这些窗口同样可以通过双击图像相应的位置进入。
图4.6 引例先来看看Page Properties，我们先只注意打了红圈的地方，第一个是Print/ Dimensions（打印/尺寸），Width与Height分别调节你图形背景尺寸的宽和高，Units指的单位，这个随意（Apply是预览功能，OK是确定）。
图4.7 Page Properties下一个是Miscellaneous（杂项），目前还没用到。
第三个是Display （显示），Color是背景颜色，Gradient Fill是梯度颜色填充，在Color 非None条件下可以选择，Mode可以选择填充一种或两种颜色，Lightness是亮度，Direction是方向，其实就是很多种梯度填充模式。
说这么些大家可能已经被上了引燃&虚弱，不符合写这篇文章的宗旨，直接上一张图，看效果，全OK啦。
图4.8 效果图最后看Legends/ Titles（图例/标题），这里只看两点，第一个一般都是软件已经勾上，取消后横纵坐标轴就不能编辑标题了。
“200”是调节线条说明框的宽度，自己试试，改改数字看看，就都会的。
图4.9 A是坐标轴标题，B是线条说明框看完了Page Properties再来看看Layer Properties。
Background（背景）与上面的Display操作一样，多了一个Border Style（边界颜色）。
图4.10 Layer PropertiesSize/ Speed（尺寸/速度）分为Layer Area（图层面积）与SpeedMode（快速模式），我们现在只用看Layer Area。
Left、Top、Width 与Height分别控制着图像在白色背景中的位置与大小尺寸。
图4.11 图像的位置与尺寸在Display（显示）中，我们只注意下面红圈，1是Show Elements(显示元素)，分别是X轴、Y轴、Z轴、标签和数据，一般应该不会修改它。
2是边距，举个例子，第一个水平上填20，则图像会分别从左右两边向中间截去20%的内容，如图4.12，红色是截去的部分，所以当输入50时，就没图了。
（总感觉这些功能很难用到，很难啦！！！）图4.12 示意图最后一个是Stack（叠图），这个属于高级进阶，等我先找找好的资料，学一会，233333333。
Plot Properties由于上面的讲义提到过，这里就略过了，同时在Format的下拉菜单中还出现了Axes、Axis Tick Labels和Axis Titles，这些都是对坐标轴进行修改的，也可以直接双击坐标轴进入该界面，上面也提到过，学习的方法也和上面一样，非常容易掌握。
----------------------------------------------------------------------------------------- 看完这一段，我想大家应该不仅会如何制表，如何绘图，更重要的是对图像后期处理的基本技巧，目前会调个色，摆个位置就行，大概30分钟就看完了。
下面我会继续介绍一些常见的，实用的使用技巧，一遍就懂，不像当初的自己，为了一个问题，翻遍了百度知道&百度文库，也不一定有一个说得清的，就酱紫啦。
----------------------------------------------------------------------------------------- 五、几个技能下面来点干货，逐一介绍几个常见的Origin功能，学完后基本就可以上白银啦。
1、多层图2、双Y折线图3、双Y柱形图以上是百度上问得非常多的几个问题，《Origin 8.6 绘图视频》中的讲解非常详细，不仅包括以上图像的制作，还包括后期图像处理，排版等，在看过的众多视频中属于不可多得的那种。
