建设工程施工图、竣工图管理办法

其他规定
05
适用范围
01
本规定适用于所有新建、改建、 扩建的建筑工程竣工图编制和审 查工作。
02
本规定不适用于个人自建住宅和 临时性建筑。
解释权
本规定的解释权归国家住房和城乡建 设部所有。
各地可根据实际情况制定实施细则， 但不得与本规定相抵触。
生效日期
本规定自发布之日起生效，原相关规定同时废止。
及时性
竣工图应在工程竣工后及时编制和审 查，并按规定时间移交归档。
罚则规定
04
罚则对象
1 2 3
竣工图编制单位
未按照规定编制竣工图，或编制的竣工图不符合 规范要求的，竣工图编制单位将受到相应的处罚。
竣工图审查单位
未按照规定对竣工图进行审查，或审查不严导致 竣工图存在严重问题的，竣工图审查单位将受到 相应的处罚。
施工文件
包括施工组织设计、施工日志、质量检测报 告等文件。
竣工图
反映工程竣工时实际情况的图纸，包括变更 图纸、施工过程记录等。
合同文件
包括工程承包合同、材料采购合同等相关文 件。
归档责任
建设单位
负责组织竣工图的编制和审查工作，并确保 竣工图完整、准确、规范。
施工单位
负责按照要求编制竣工图，并及时提交给建 设单位审查。
建设单位
未按照规定报送竣工图及相关资料的，或提供虚 假资料骗取竣工验收备案的，建设单位将受到相 应的处罚。
罚则内容
01
警告、通报批评
对于轻微违规行为，可采取警告或 通报批评的方式进行处罚。
暂停或撤销资质
对于严重违规行为，可暂停或撤销 相关单位的资质。
03
02
罚款
对于较为严重的违规行为，可处以 相应的罚款。

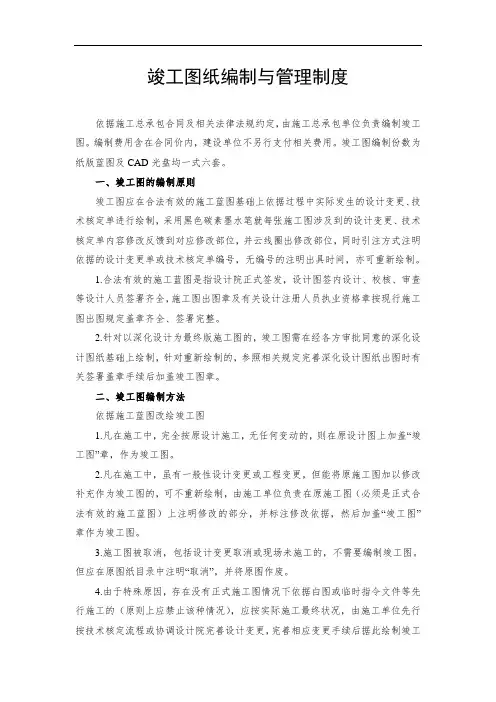

竣工图纸编制与管理制度依据施工总承包合同及相关法律法规约定，由施工总承包单位负责编制竣工图。

编制费用含在合同价内，建设单位不另行支付相关费用。

竣工图编制份数为纸版蓝图及CAD光盘均一式六套。

一、竣工图的编制原则竣工图应在合法有效的施工蓝图基础上依据过程中实际发生的设计变更、技术核定单进行绘制，采用黑色碳素墨水笔就每张施工图涉及到的设计变更、技术核定单内容修改反馈到对应修改部位，并云线圈出修改部位，同时引注方式注明依据的设计变更单或技术核定单编号，无编号的注明出具时间，亦可重新绘制。

1.合法有效的施工蓝图是指设计院正式签发，设计图签内设计、校核、审查等设计人员签署齐全，施工图出图章及有关设计注册人员执业资格章按现行施工图出图规定盖章齐全、签署完整。

2.针对以深化设计为最终版施工图的，竣工图需在经各方审批同意的深化设计图纸基础上绘制，针对重新绘制的，参照相关规定完善深化设计图纸出图时有关签署盖章手续后加盖竣工图章。

二、竣工图编制方法依据施工蓝图改绘竣工图1.凡在施工中，完全按原设计施工，无任何变动的，则在原设计图上加盖“竣工图”章，作为竣工图。

2.凡在施工中，虽有一般性设计变更或工程变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是正式合法有效的施工蓝图）上注明修改的部分，并标注修改依据，然后加盖“竣工图”章作为竣工图。

3.施工图被取消，包括设计变更取消或现场未施工的，不需要编制竣工图。

但应在原图纸目录中注明“取消”，并将原图作废。

4.由于特殊原因，存在没有正式施工图情况下依据白图或临时指令文件等先行施工的（原则上应禁止该种情况），应按实际施工最终状况，由施工单位先行按技术核定流程或协调设计院完善设计变更，完善相应变更手续后据此绘制竣工图，无合法变更手续的不得进入竣工图。

5.在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

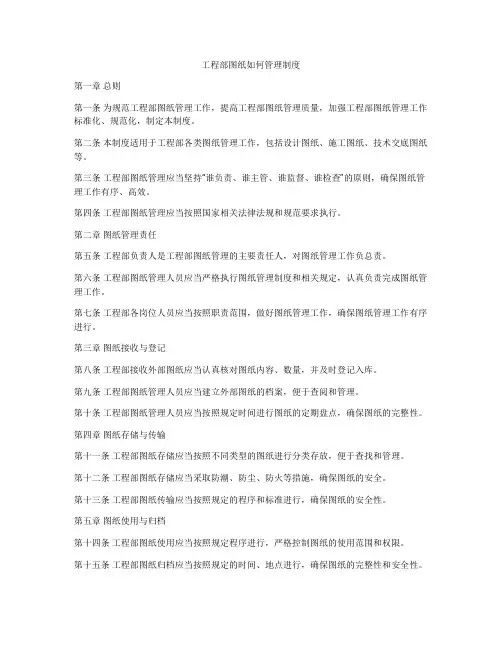

工程部图纸如何管理制度第一章总则第一条为规范工程部图纸管理工作，提高工程部图纸管理质量，加强工程部图纸管理工作标准化、规范化，制定本制度。

第二条本制度适用于工程部各类图纸管理工作，包括设计图纸、施工图纸、技术交底图纸等。

第三条工程部图纸管理应当坚持“谁负责、谁主管、谁监督、谁检查”的原则，确保图纸管理工作有序、高效。

第四条工程部图纸管理应当按照国家相关法律法规和规范要求执行。

第二章图纸管理责任第五条工程部负责人是工程部图纸管理的主要责任人，对图纸管理工作负总责。

第六条工程部图纸管理人员应当严格执行图纸管理制度和相关规定，认真负责完成图纸管理工作。

第七条工程部各岗位人员应当按照职责范围，做好图纸管理工作，确保图纸管理工作有序进行。

第三章图纸接收与登记第八条工程部接收外部图纸应当认真核对图纸内容、数量，并及时登记入库。

第九条工程部图纸管理人员应当建立外部图纸的档案，便于查阅和管理。

第十条工程部图纸管理人员应当按照规定时间进行图纸的定期盘点，确保图纸的完整性。

第四章图纸存储与传输第十一条工程部图纸存储应当按照不同类型的图纸进行分类存放，便于查找和管理。

第十二条工程部图纸存储应当采取防潮、防尘、防火等措施，确保图纸的安全。

第十三条工程部图纸传输应当按照规定的程序和标准进行，确保图纸的安全性。

第五章图纸使用与归档第十四条工程部图纸使用应当按照规定程序进行，严格控制图纸的使用范围和权限。

第十五条工程部图纸归档应当按照规定的时间、地点进行，确保图纸的完整性和安全性。

第十六条工程部图纸归档后，应当建立档案，方便查阅和管理。

第六章图纸修改与审查第十七条工程部图纸修改应当按照规定的程序进行，修改后应当及时更新相关记录。

第十八条工程部图纸修改应当进行严格的审查，确保修改合理、准确。

第七章图纸销毁与报废第十九条工程部图纸销毁应当按照规定的程序和要求进行，销毁后应当做好相关记录。

第二十条工程部图纸报废应当按照规定的程序进行，报废后应当做好相关记录和处置。

建设工程竣工图管
理办法
1
2020年4月19日
建设工程竣工图管理办法
术语
竣工图
建设工程竣工图是根据实际施工情况绘制的反映工程建设实际面貌和构造的一种“定型”图样，是建筑物、构筑物或管线工程施工结果在图纸上的真实反映。

建设工程竣工图是建设项目档案的重要组成部分，是工程办理结算的依据，是进行工程竣工验收的必要条件，是对工程进行交工验收、维护、改建、扩建的重要依据。

竣工图提供
在工程开工前，由工程部提供三套完整施工蓝图给施工单位项目经理部，专门用于竣工图绘制。

其中甲方二套，城建档案馆一套。

竣工图绘制
1、由施工单位按合同范围及施工内容绘制竣工图，并随工程进度完成。

2、竣工图的编制依据、内容、要求、方法详见重庆市城市建设档案馆6月编制的《城建档案管理基础》第四章――建设工程竣工图的编制。

3、竣工图首页必须将有修改部分的设计变更、技术洽商及相关编号目录汇编成说明，并指明在修改图中的位置及页码。
