简述画组合体三视图的方法与步骤每一个物体都有自己特有的特征，要表示出其三维形态，需要使用组合体三视图来画出它的三个主要视图。
这篇文章将介绍如何使用组合体三视图来表示它的三个主要视图的方法与步骤。
首先，在准备画组合体三视图之前，要进行草图分析。
这包括分析可用的材料、零件和装配图，决定每个零件的位置关系，规定它们各自在整个组合体中的位置。
其次，选定要绘制的三视图样式，一般来说，有正视图、左视图和俯视图。
正视图是物体的正面的平行视图，用于描绘物体的厚度和宽度；左视图是物体的左侧的平行视图，用于描绘物体的高度和厚度；俯视图是物体的上面的平行视图，用于描绘物体的宽度和高度。
然后，绘制三视图，首先绘制正视图，从上到下依次绘制每个零件。
在绘制零件时要按照正确的比例来进行，否则，零件可能失去它们的特性。
此外，还要注意每个零件之间的位置关系，让它们看起来紧凑、稳定。
接下来，绘制左视图。
先绘制每个零件，再画出其它零件间的连接线，最后根据需要将组合体的多条轴线画出来，以表示它的运动范围。
最后，绘制俯视图，也就是将零件从上到下从左到右依次绘制，将零件的连接线画出来。
绘制完成后，要再次检查其各视图的一致性，以确保它的实物视图与草图的一致性。
绘制组合体三视图的步骤如下：1.图分析：分析材料、零件和装配图，决定每个零件的位置关系，规定它们各自在组合体中的位置；2.定三视图样式，一般包括正视图、左视图和俯视图；3.制正视图，从上到下依次绘制每个零件，注意每个零件间的位置关系；4.制左视图，先绘制每个零件，再画出其它零件间的连接线，最后根据需要将组合体的多条轴线画出来；5.制俯视图，也就是将零件从上到下从左到右依次绘制，将零件的连接线画出来；6.次检查一致性，确保实物视图与草图的一致性。
组合体三视图是工程图纸中最常用的表示方式。
一 组合体的形体分析组合体的组合形式及其外表连接关系组合体的组合形式有叠加和切割两种根本形式，普通较复杂的机械零件往往由叠加和切割综合而成，如图2-4-2所示。
a 叠加式b 切挖式〔c〕综合式图2-4-2 组合体的组合形式在分析组合体时，各形体相邻外表之间按其外表形状和相对位置不同，连接关系可分为平齐、不平齐、相交和相切四种情况。
连接关系不同，连接处投影的画法也不同。
〔1〕平齐。
当两根本形体相邻外表相平齐〔即共面〕连成一个平面时，结合处没有界线，相应视图中间应无分界线，如图2-4-3所示。
图2-4-3外表平齐〔2〕不平齐。
当两根本形体相邻外表不平齐〔即不共面〕，而是相互错开时，结合处应有分界线，相应视图中间应有线隔开，如图2-4-4所示。
有线图2-4-4 外表不平齐〔3〕相交。
当相邻两根本形体的外表相交时，在相交处会产生各种形状的交线，应在视图相应位置处画出交线的投影。
平面与立体相交处应画截交线，如图2-4-5所示。
图2-4-5 外表相交相贯处应画相贯线，如图2-4-6所示。
图2-4-6外表相贯〔4〕相切。
当相邻两根本形体的外表相切时，由于在相切处两外表是光滑过渡的，不存在明显的分界线，故在相切处规定不画分界线的投影，如图2-4-7所示。
但应注意：底板顶面的正面投影和侧面投影积聚成向来线段，应按投影关系画到切点处。
图2-4-7外表相切形体分析法在组合体的画图、读图和标注尺寸过程中，通常假想将其分解成假设干个根本形体，弄清晰各根本形体的形状、各局部的相对位置、组合形式以及外表连接关系，从而形成整个组合体的完整概念，这种“化整为零〞，使复杂问题简单化的分析方法称为形体分析法。
形体分析法是组合体的画图、读图及尺寸标注的最根本方法。
如图2-4-8a 所示支座，可分解为底板、直立圆筒、水平圆相贯线筒和肋板等四局部组成，底板是长方体挖去局部圆柱体体和长方体形成的，肋板为三棱柱挖掉局部圆柱，两个圆柱筒均是圆柱体钻掉小圆柱体后所得，如图2-4-8b 所示。

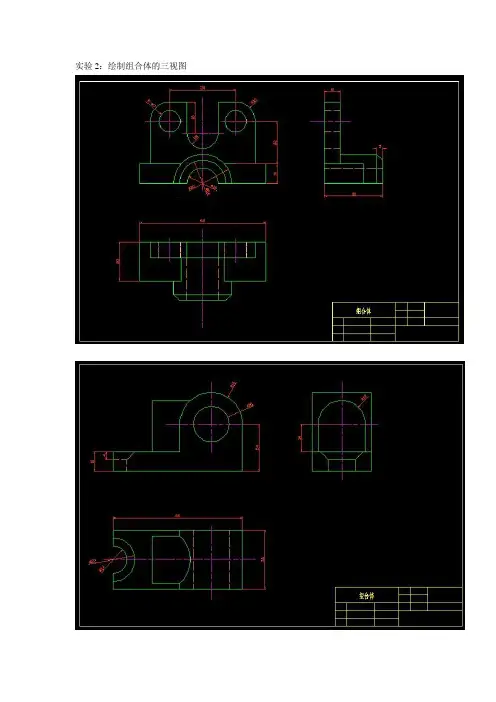

实验2：绘制组合体的三视图
方法：
1. 打开实验1画好的A4图幅。
2. 选择基准面位置。
在三个方向选择三个基准面，一般选择端面或者对称面等。
使用构造线或直线来作为基准线。
以下图为例：
3. 从最容易绘制的基本体开始绘制。
（打开对象捕捉里端点、圆心、中心等，绘图时注意捕捉的位置正确）
使用圆命令、偏移命令按组合体尺寸标注绘制部分投影及定位。
4.按照投影进行修剪，使用偏移命令将某些位置定位。
5.再次修剪，对投影按尺寸将其余补齐。
6.拖动端点到需要的地方，将剩余为绘制的线绘出。
7.修改线型。
将对称线改为点画线。
将看不到的轮廓线改为虚线。
将轮廓线加
粗。
按下底部的线宽按钮即可看到加粗的线。
8.尺寸标注
在标准工具栏处点右键，打开标注工具栏。
在标注菜单的标注样式里面可以修改ISO-25的参数。
通常使用的标注命令有线性标注、半径、直径等，标注尺寸时打开对象捕捉的端点、圆心等捕捉功能。
