实验一 单级交流放大电路一、实验目的1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、 熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图1－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。

图1－1 共射极单管放大器实验电路在图1－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2B1B1B U R R R U +≈U CE ＝U CC －I C （R C ＋R E ） 电压放大倍数CE BEB E I R U U I ≈-≈beL C V r R R βA // -=输入电阻R i ＝R B1 // R B2 // r be 输出电阻 R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。

数值模拟培训讲义--- Eclipse 软件应用部分第一部分: 数值模拟用数据资料准备第二部分Eclipse 简介及建模步骤第三部分: 地质建模及前处理模块GRID 的使用第四部分: 数值模拟计算结果分析及后处理部分第一部分数值模拟用数据资料准备在进行数值模拟之前，需要收集一些相关的数据，以便为后面的数值模拟作准备，这些资料总体来讲可以分为两大部分，一是静态资料，二是动态资料。

为方便数值模拟操作人员更好更全的收集这些资料，下面将这些必要的资料作一总结如下：（一）静态资料1. 小层数据表或等值线图［包括砂层厚度、有效厚度（或净毛比）、顶部深度、孔隙度、渗透率等］;2. 地质储量及地层、油藏特点的总结报告；3. 油、气、水高压物性PVT数据；4. 油水、油气相渗曲线数据和毛管压力曲线数据；5. 原始地层压力、温度、压力系数数据；6. 油、气、水分布（原始饱和度）或压力分布或油水界面和油气界面；7. 井位分布图；8. 流体和岩石化验分析报告；（二）动态资料1. 射孔完井报告；2. 井史报告、压裂等措施；3. 系统测压资料；4. 试油、试井和试采资料（压力恢复曲线）；6. 油水井别，调整井位示意图；7. 油井生产（水井注水）数据报表：日产油、日产液、日产气、综合含水、压力累积产油（气、水、液）日注水、累积注水8. 区块综合生产数据统计报表：日产油（水、气、液）、采出程度、综合含水累积产油（气、水、液）日注水、累积注水第二部分Eclipse简介及建模步骤一、Eclipse 简介Eclpise是斯伦贝谢公司开发的一套数值模拟软件，它界面好，图形输出功能强大，可输出两维和三维视图，并可以进行角度变换，能够很好处理断层，并能半自动进行敏感性分析。

Eclpise不仅为各种各样的油藏和各种复杂程度(构造、地质、流体、开发方案)的油藏提供了准确、计算快速的多项选择，而且还提供了全隐式、IMPES AIM 和IMPSAT求解方法，可以在任何工作平台上运行，包括UNIX和PC等，并能够完成在多个处理器上的大型并行计算。

模拟电路讲义华为公司传输业务部下册全文共四篇示例，供您参考第一篇示例：华为公司一直以来致力于在通信领域的创新与发展，传输业务部作为华为公司重要的业务部门，一直致力于为客户提供高效可靠的通信解决方案。

而模拟电路在通信系统中起着重要的作用，它是传输信号的核心组成部分，对于实现数据的传输和处理具有重要意义。

模拟电路在传输业务部的工作中占据着重要地位，本讲义将为大家详细介绍模拟电路在传输业务中的应用与发展。

一、模拟电路概述模拟电路是指用于处理模拟信号的电路，主要用于对信号进行放大、滤波、调制、解调等操作。

在通信系统中，模拟电路负责将数字信号转换为模拟信号进行传输，同时也负责将接收到的模拟信号转换为数字信号进行处理。

在传输业务部的工作中，模拟电路扮演着连接传输介质与数字信号处理设备之间的重要桥梁，其稳定性和可靠性直接影响着通信系统的运行效果和通信质量。

二、模拟电路在传输业务中的应用1. 模拟信号传输：在传输业务中，模拟电路负责将模拟信号从发送端传输到接收端，保证信号的稳定性和完整性，确保数据的准确传输。

2. 模拟信号处理：传输业务部在进行数据传输时，往往需要对传输的模拟信号进行放大、滤波、调制等处理，以保证数据传输的稳定性和质量。

3. 数字与模拟信号的转换：在通信系统中，数字信号与模拟信号之间的转换是非常重要的一环，模拟电路负责将数字信号转换为模拟信号，并在接收端将模拟信号转换为数字信号进行进一步处理。

4. 调制解调：调制解调是模拟电路的重要功能之一，它将数字信号转换为模拟信号进行传输，同时在接收端将接收到的模拟信号进行解调还原为数字信号。

三、模拟电路在传输业务中的发展趋势随着通信技术的不断发展，传输速率的要求不断提升，对模拟电路的性能和稳定性提出了更高的要求。

传输业务部在积极采用新技术的也在不断优化模拟电路的设计和应用，以适应高速、大容量、长距离的数据传输需求。

未来，随着5G、6G等新一代通信技术的发展，模拟电路在传输业务中的应用将会更加广泛，其性能和稳定性将会受到更高的挑战。

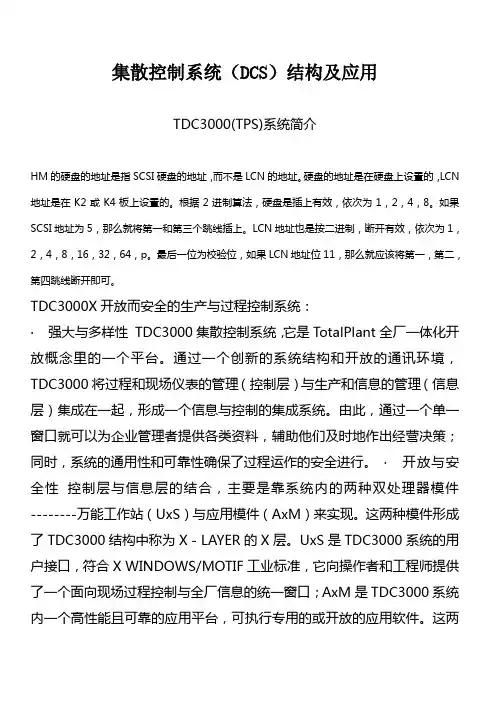

集散控制系统（DCS）结构及应用TDC3000(TPS)系统简介HM的硬盘的地址是指SCSI硬盘的地址，而不是LCN的地址。
