315M 超再生模块 无线发射模块 防盗报警发射器 接收器

315M无线模块数据传输常用的近距离无线传输有很多种方式：1）CC1100/NRF905433MHz无线收发模块；2）NRF24012.4GHz无线收发模块；3）蓝牙模块；4）Zigbee系列无线模块；以上1/2/3模块，一个大概要几十块钱，一套加起来要一百多块，4就更贵了，单个就要上百块钱。

而常用的315M遥控模块就便宜很多了，收发一套淘宝上才卖8块钱。

这种模块用途极其广泛，例如遥控开关/汽车/门禁/防盗等，大部分是配合2262/2272编解码芯片实现开关的功能。

如果能够利用315M模块实现数据传输，透明传输串口数据，那将是无线数据传输最廉价的方式。

就是这种模块，不带编码解码芯片的，淘宝价一套8块钱：发送电路图，使用声表，工作稳定：接收电路图，超外差接收，用了一片LM358：试验一：单片机串口发送端TX直接接315M发送模块的TXD，另外一个串口的接收端RX直接接315M 接收模块的DATE输出端：结果如上图所示，串口发送单字节0x50的时候，串口TX端的波形如上图上半部分所示，一个开始位，一个停止位，8个数据位（低位在前高位在后）。

下半部分是通过315M模块无线传输之后，在串口接收端RX收到的波形。

接收下来之后，发现数据传输错误，发送0x50，收到的是0x05，发0x40收到0x01，发送0x41收到0x50，发送0x42收到0x28。

传输错误的原因：在有数据时候，波形是正确的。

但是串口TX端在空闲的时候，是高电平状态，而通过315M无线传输之后，空闲时候却是低电平状态！结果就是接收电路读出的数据错开了一位，数据传输错误。

试验二：串口TX经过反相后，再通过315M模块传输，接收端再反相一下，电路图如下：这次数据传输成功了！1）在1200bps和2400bps速率下，在数据传输期间，数据是正确的，但是数据发送完成后，接收端会收到一大堆的乱码；2）在4800bps速率下，首字节丢失，其他字节传输正常，发送完成后仍然跟着一堆乱码。

无线电发射与接收电路————————————————————————————————作者：————————————————————————————————日期：简易无线遥控发射接收设计--- 315M遥控电路OOK调制尽管性能较差，然而其电路简单容易实现，工作稳定，因此得到了广泛的应用，在汽车、摩托车报警器，仓库大门，以及家庭保安系统中，几乎无一例外地使用了这样的电路。

早期的发射机较多使用LC振荡器，频率漂移较为严重。

声表器件的出现解决了这一问题，其频率稳定性与晶振大体相同，而其基频可达几百兆甚至上千兆赫兹。

无需倍频，与晶振相比电路极其简单。

以下两个电路为常见的发射机电路，由于使用了声表器件，电路工作非常稳定，即使手抓天线、声表或电路其他部位，发射频率均不会漂移。

和图一相比，图二的发射功率更大一些。

可达200米以上。

图一图二接收机可使用超再生电路或超外差电路，超再生电路成本低，功耗小可达100uA左右，调整良好的超再生电路灵敏度和一级高放、一级振荡、一级混频以及两级中放的超外差接收机差不多。

然而，超再生电路的工作稳定性比较差，选择性差，从而降低了抗干扰能力。

下图为典型的超再生接收电路。

超外差电路的灵敏度和选择性都可以做得很好，美国Micrel公司推出的单片集成电路可完成接收及解调，其MICRF002为MICRF001的改进型，与MICRF001相比，功耗更低，并具有电源关断控制端。

MICRF002性能稳定，使用非常简单。

与超再生产电路相比，缺点是成本偏高（RMB35元）。

下面为其管脚排列及推荐电路。

ICRF002使用陶瓷谐振器，换用不同的谐振器，接收频率可覆盖300-440MHz。

MICRF002具有两种工作模式：扫描模式和固定模式。

扫描模式接受带宽可达几百KHz,此模式主要用来和LC振荡的发射机配套使用，因为，LC发射机的频率漂移较大，在扫描模式下，数据通讯速率为每秒2.5KBytes。

固定模式的带宽仅几十KHz，此模式用于和使用晶振稳频的发射机配套，数据速率可达每秒钟10KBytes。

GN-R315-NSW多路无线遥控开关【使用说明书】概述GN-R315-NSW无线遥控开关，采用微电脑控制,多路开关控制、无线智能对码等功能。

具有省电、性能稳定、待机功耗低、使用方便的特点，一个遥控器对应数百路开关控制广泛应用于各类电器的电源开关控制。

产品特点接收器：（采用超外差接收）电源输入：AC85-256V 50/60Hz待机功耗：<0.08W(年耗电量<0.6度)外形尺寸: 58*30*22 毫米重量: 100克发射器: (采用声表面滤波器稳频频率315MHz)待机功耗：<0.1uA发射功率：<10mW外形尺寸: 145*42*18mm重量: 100G遥控距离: >200米(可视距离)外形图16键发射器遥控接收器功能说明遥控器按键操作说明：例如：实现第80号遥控开关的控制，遥控器操作如下：按一下按键8后，再按一下按键0，后再按ENTER按键。

则第80号遥控开关接通，通过ON或OFF按键实现开与关控制，.在上述基础上，如果要对79号遥控开关的控制，按下A-既可,再通过ON或OFF按键实现开与关控制，如果要运行内部效果81，则按下A+既可，输入数字对应功能如下：1：对第1号遥控开关的控制，通过ON或OFF按键实现开与关功能2-89：2-89号遥控开关们功能同第1号遥控开关90：对第1-9号遥控开关的同时控制，通过ON或OFF按键实现开与关功能91：对第10-19号遥控开关的同时控制，通过ON或OFF按键实现开与关功能92：对第20-29号遥控开关的同时控制，通过ON或OFF按键实现开与关功能93：对第30-39号遥控开关的同时控制，通过ON或OFF按键实现开与关功能94：对第40-49号遥控开关的同时控制，通过ON或OFF按键实现开与关功能95：对第50-59号遥控开关的同时控制，通过ON或OFF按键实现开与关功能96：对第60-69号遥控开关的同时控制，通过ON或OFF按键实现开与关功能97：对第70-79号遥控开关的同时控制，通过ON或OFF按键实现开与关功能98：对第80-89号遥控开关的同时控制，通过ON或OFF按键实现开与关功能99：对第1-89号遥控开关的同时控制，通过ON或OFF按键实现开与关功能如果按BACKUP按钮，则关闭所有的输出.遥控对码：每个遥控器发射器允许有65536组不同的地址码，同程式随机生成。

315Mhz 无线通信程序原理：第一块单片机p1.0 口输出脉冲方波提供给无线发射模块，无线发射模块将信号以电磁波的形式传到无线接收模块。

无线接收模块会根据这个电磁波还原出脉冲方波提供给第二块单片机，第二块单片机进行进一步的解算处理。

通信协议：根据这个原理和３１５模块的特性。

我决定以900us 高电平和2000us 底电平表示１；450us 高电平和2000us 低电平表示０。

而８个１或０组成一个字节。

为了防止误码，所以在每个字节的前面加一个2ms 高电平和2ms 低电平的起始码。

每个5S 发送一个字符，一个字符发送20 遍*******************************//****************************315Mhz 无线通信程序发送程序11.0592M 晶振 1 机器周期=1.0851us定时器产生2MS 定时TH0=0XF8;TL0=0XCD;900us 定时TH0=0XFC;TL0=0XC3;450us 定时TH0=0XFE;TL0=0X61;*******************************/#include<reg52.h>#include "intrins.h"#define uint unsigned int#define uchar unsigned charsbit WXSEND=P1^0;uchar timedata[8]={0xfe,0x61,0xfc,0xc3,0xf8,0xcd,0xea,0x66};// 450us, 900us,2MS,6ms/*************************************11.0592MHZ 下500 毫秒延时，还准***************************************/void delay500ms(uint i)uint j;uchar k;while(i--){for(j=0;j<750;j++)for(k=0;k<200;k++);}}void time0init(){TMOD=0x01;//}void sendset(uchar senddata);// 发送数据程序void sendstartbit();// 数据发送起始信号2ms 高电平和2ms 低电平的起始码void sendlowbit();// 发送低电平void sendhighbit();// 发送高电平void main(){uchar senddata,i;time0init();// 定时器初始化senddata=0x55;while(1) {for(i=0;i<20;i++){sendset(senddata);// 发送数据程序}delay500ms(10);senddata++;}}// 发送数据程序void sendset(uchar senddata){uchar i,sendbit;sendstartbit();// 发送开始信号for(i=0;i<8;i++){sendbit=senddata&0x80;if(sendbit==0)sendlowbit(); // 发送低电平else sendhighbit();// 发送高电平senddata=senddata<<1;}// 数据发送起始信号6ms 高电平和2ms 低电平的起始码void sendstartbit(){WXSEND=1;TH0=timedata[4];TL0=timedata[5];TR0=1;while(TF0==0);TR0=0;TF0=0;TH0=timedata[4];TL0=timedata[5];WXSEND=0;TR0=1;while(TF0==0);TR0=0;TF0=0;}void sendlowbit() // 发送低电平{WXSEND=1;TH0=timedata[0];TL0=timedata[1];TR0=1;while(TF0==0);TR0=0;TF0=0;TH0=timedata[4];TL0=timedata[5];WXSEND=0;TR0=1;while(TF0==0);TR0=0;TF0=0;}void发送高电平sendhighbit()//{WXSEND=1;TH0=timedata[2];TL0=timedata[3];TR0=1;while(TF0==0);TR0=0;TF0=0;TH0=timedata[4];TL0=timedata[5];WXSEND=0;TR0=1;while(TF0==0);TR0=0;TF0=0;}/****************************315Mhz 无线通信程序接收程序11.0592M 晶振 1 机器周期=1.0851us用中断0 边沿触发中断，开启接收程序由于接收模块平时大部分时间是低电平，有信号时是高电平，而中断以，0 是负边沿触发，所硬件电路中接收模块的信号输出端经过非门后接到单片机P3.2接收到数据，用串口传到上位机的串口调试软件显示*******************************/#include<reg52.h>#include "intrins.h" #define uint unsigned int#define uchar unsigned char sbit WXrecep=P3^2;//uchar code timedata[6]={0xfe,0x61,0xfc,0xc3,0xf8,0xcd};// 450us,900us,2MS uchar wxrecepda;void time0init(){TMOD=0x21;// 定时器0TH0=0;TL0=0;//TMOD=0x20;/*TMOD:timer1,mode2,8-bitreload*/TH1=0xFD;/*TH1 11.0592MHz*/TL1=0XFD;EA=1;EX0=1;ET0=1;IE0=0;}void uartinit(){SCON=0x50;/*SCON: 模式1,8-bitUART, 使能接收*/ TR1=1;/*TR1:timer1run*/void receivewx();// 接收子程序void main(){time0init();// 定时器初始化uartinit();while(1) ；}void receivewx()// 接收子程序{uint i;uchar j,recedata;while(WXrecep==0);TR0=0;i=TH0*256+TL0;TH0=0;TL0=0;if((i>=1800)&&(i<=1890)){ recedata=0;for(j=0;j<8;j++){while(WXrecep==1);TR0=1;while(WXrecep==0);TR0=0;i=TH0*256+TL0;if((i>=390)&&(i<=450)) recedata=recedata&0xfe;else if((i>=800)&&(i<=860)) recedata=recedata|0x01;recedata=recedata<<1;TH0=0;TL0=0;}wxrecepda=recedata>>1 ；SBUF=wxrecepda;while(TI==0);TI=0;}}void wxrecint() interrupt 0{TH0=0;TL0=0;TR0=1;EX0=0;receivewx();EX0=1;}。

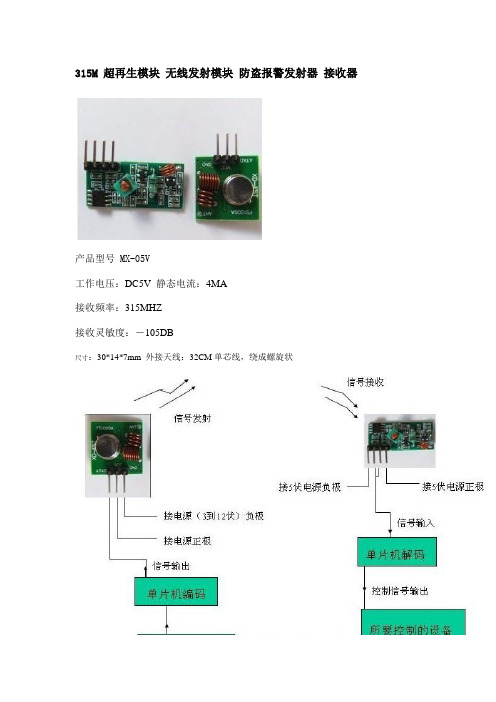

315M 超再生模块无线发射模块防盗报警发射器接收器
产品型号 MX-05V
工作电压：DC5V 静态电流：4MA
接收频率：315MHZ
接收灵敏度：－105DB
尺寸：30*14*7mm 外接天线：32CM单芯线，绕成螺旋状
发射头技术参数
产品型号：MX-FS-03V
发射距离：20-200米（电压不同，效果不同）工作电压：3.5-12V 外型尺寸：19*19mm
工作方式：AM 传输速率：4KB/S 发射功率：10mW
发射频率：315M
外接天线：25cm普通多芯或单芯线
引脚排列从左→右：（DATA；VCC；GND）
应用环境
遥控开关、接收模块、摩托车、汽车防盗产品、家庭防盗产品、电动门、卷帘门、窗、遥控插座、遥控LED、遥控音响、遥控电动门、遥控车库门、遥控伸缩门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警主机、报警器、遥控摩托车、遥控电动车、遥控MP3等。

自选配件
与公司遥控器系列产品配套使用。

备注
VCC电压要与模块工作电压一致，且要做好电源滤波；
天线对模块的接收效果影响很大，最好接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度315M的约为23cm
天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及干扰源的地方；使用时接收频率、解码方式及振荡电阻应与发射匹配.。

315M433M无线发射接收模块315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

用途DF无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

这是DF发射模块，体积：19x19x8毫米，右边是等效的电路原理图主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤6。

发射电流：3～50MA7。

工作电压：DC 3～12V315MHZ发射模块 8元一个433MHZ发射模块 8元一个DF数据发射模块的工作频率为315M，采用声表谐振器SAW 稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

315M/433M接收解码模块说明
-关键词：遥控器，编码器，解码器，解码模块，滚动码解码器，固定码解码器，学习码解码器，智能家居灯控解码器，安防解码器，嵌入式解码器，嵌入式解码模块。

1．特性说明
●采用高灵敏度的接收芯片，接收灵敏度可达-107dBm
●可解12bit固定码，20bit学习码，滚动码
●透明转换传输，标准UART接口，
●功耗低
●宽压供电
●结构简单，安装方便
2．应用领域
●智能家居
●遥控键盘
●遥控玩具
●远距离RFID
●遥控门
3．模块结构图
模块板框尺寸：
模块实物图：
4．引脚功能说明引脚图：
5．电气特性
6．典型应用电路
以上是RF-315M-1的模块跟其他类型的MCU标准TTL电平串口通讯，注意需要交叉。

以上是RF-315M-1的模块跟PC电脑之间的通讯，需要使用232的电平转换芯片，注意信号线需要交叉。

8．封装尺寸图
9．支持与服务
9．1．针对产品如何使用，提供技术指导；用户无需了解射频知识和编码知识，即可快速开发产品推上市场
9．2．如果在运输中造成损坏，请第一时间与我们联系，请返回并无条件免费更换9．3．产品保质一年，永久保修，期间如因人为损坏（短路），请返回仅收成本费即可更换
9．4．遇到问题，请及时向我们反馈细节，欢迎在线交流，必要时会主动电话技术交流9．5．提供定制化服务，电路定制化和程序定制化。

9．6．技术扣扣：二七四九七六三六五一
158+58=216。

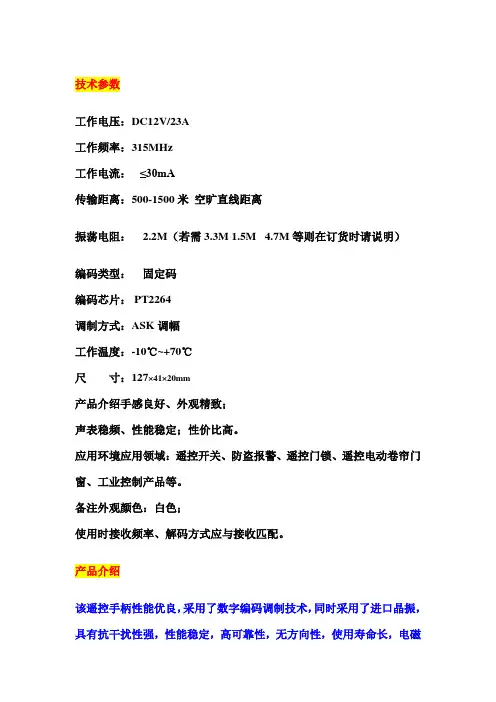

技术参数工作电压：DC12V/23A工作频率：315MHz工作电流：≤30mA传输距离：500-1500米空旷直线距离振荡电阻： 2.2M（若需3.3M 1.5M 4.7M等则在订货时请说明）编码类型：固定码编码芯片： PT2264调制方式：ASK调幅工作温度：-10℃~+70℃尺寸：127×41×20mm产品介绍手感良好、外观精致；声表稳频、性能稳定；性价比高。

应用环境应用领域：遥控开关、防盗报警、遥控门锁、遥控电动卷帘门窗、工业控制产品等。

备注外观颜色：白色；使用时接收频率、解码方式应与接收匹配。

产品介绍该遥控手柄性能优良，采用了数字编码调制技术，同时采用了进口晶振，具有抗干扰性强，性能稳定，高可靠性，无方向性，使用寿命长，电磁转换率高、发射功率大，频率稳定，性能优秀，采用了日本原状进口芯片，高稳定性，功耗低，采用了数字编码技术，编码可达6000多组，同类遥控器不会有任何干扰乱码现象，无线发射型号，遥控距离远，可穿墙，无方向性。

应用环境无线射频遥控器被广泛用于传输数据和信号控制，遥控车库，远距离遥控开关、警示灯控、电动门锁门锁，防盗报警、遥控门锁、遥控电动卷帘门窗、工业控制产品工业控制和无线安全报警行业等行业。

自选配件个人用户购买前必须了解遥控器和接收的配对原则（即：频率一致，地址码一致，振荡电阻匹配。

对于不是四个按键的遥控器还需要考虑数据位的对应）自己配对所需工具：烙铁、焊锡、合适的电阻（本产品不提供相关技术服务支持敬请谅解）备注采用2262 2264 2272 芯片设计的遥控产品种类繁多，功能强大，而且每个厂家的产品参数会有所不同，如果您想匹配遥控器，发射机和接收机配套使用必须满足以下三个条件：1，编码地址要一致，2262 2272芯片的第一脚到第8脚为地址码，每个引脚都可以选择悬空，接高电平，接低电平三个状态。

2，振荡电阻必须配套，在芯片的第15脚和16脚中间能找到。
