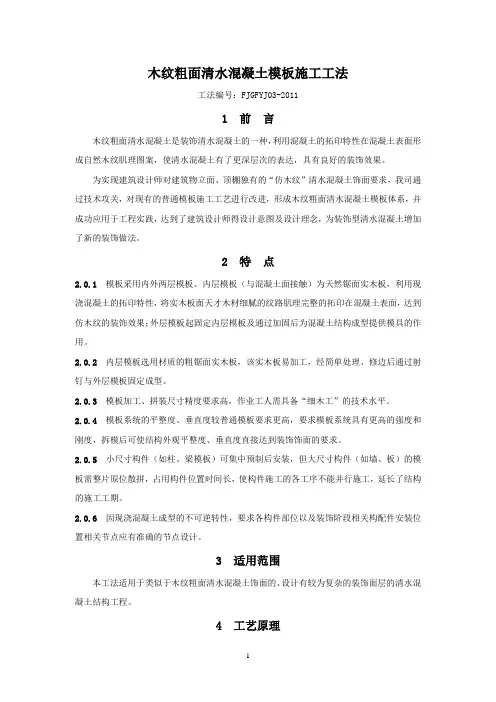

木纹粗面清水混凝土模板施工工法
工法编号：FJGFYJ03-2011
1 前言
木纹粗面清水混凝土是装饰清水混凝土的一种，利用混凝土的拓印特性在混凝土表面形成自然木纹肌理图案，使清水混凝土有了更深层次的表达，具有良好的装饰效果。
为实现建筑设计师对建筑物立面、顶棚独有的“仿木纹”清水混凝土饰面要求，我司通过技术攻关，对现有的普通模板施工工艺进行改进，形成木纹粗面清水混凝土模板体系，并成功应用于工程实践，达到了建筑设计师得设计意图及设计理念，为装饰型清水混凝土增加了新的装饰做法。
2 特点
2.0.1模板采用内外两层模板。内层模板（与混凝土面接触）为天然锯面实木板，利用现浇混凝土的拓印特性，将实木板面天才木材细腻的纹路肌理完整的拓印在混凝土表面，达到仿木纹的装饰效果；外层模板起固定内层模板及通过加固后为混凝土结构成型提供模具的作用。
2.0.2内层模板选用材质的粗锯面实木板，该实木板易加工，经简单处理、修边后通过射钉与外层模板固定成型。
2.0.3模板加工、拼装尺寸精度要求高，作业工人需具备“细木工”的技术水平。
2.0.4模板系统的平整度、垂直度较普通模板要求更高，要求模板系统具有更高的强度和刚度，拆模后可使结构外观平整度、垂直度直接达到装饰饰面的要求。
2.0.5小尺寸构件（如柱、梁模板）可集中预制后安装，但大尺寸构件（如墙、板）的模板需整片原位散拼，占用构件位置时间长，使构件施工的各工序不能并行施工，延长了结构的施工工期。
2.0.6因现浇混凝土成型的不可逆转性，要求各构件部位以及装饰阶段相关构配件安装位置相关节点应有准确的节点设计。
3 适用范围
本工法适用于类似于木纹粗面清水混凝土饰面的、设计有较为复杂的装饰面层的清水混凝土结构工程。
4 工艺原理
利用现浇混凝土的拓印特性使内层模板的装饰效果拓印在混凝土表面，在普通胶合板模板系统中利用胶合板做外层模板，在胶合板内侧增加内层模板，内层模板选择能清晰表现木材天然纹路、肌理的材质，加工成板材后，按设计要求拼装成型，完善模板的细部节点，使该模板系统具有足够的强度、刚度，实现木纹粗面清水混凝土的成型效果。
5 工艺流程及操作要点
5.1 工艺流程
5.2 操作要点
5.2.1 施工准备
1技术准备
1）根据设计要求、合同约定以及施工规范要求，通过样板确定木纹粗面清水混凝土的施工标准。
2）进行图纸会审，结合结构、建筑、电气、给排水、通风空调等专业图纸，进行深化设计，考虑装修预埋件以及设备管线的预留预埋，避免专业施工和装修施工的剔凿。
3）与建设、监理、设计单位就对拉螺栓位置、结构构件构造部位配筋、结构施工缝留置及处理等进行协商，同时满足施工需要和结构安全、耐久性的要求。
4）充分熟悉工程设计图纸，按照设计要求确定木纹粗面清水混凝土饰面的分布范围，对建筑物得各部位尺寸进行认真核查，确定分隔缝设置要求、具体位置，检查各部位分隔缝是否能交圈，注意与窗台、门窗顶、梁、柱等相交处的处理。根据设计要求绘制模板工程配模图，明确模板工程加工安装过程中涉及到的节点做法和每一构件的模板加工尺寸，同时确定准确的实木板加工尺寸及数量。
5）编制木纹粗面清水混凝土模板工程施工方案，同时制定钢筋、模板、混凝土专项施工措施、季节性施工措施以及成品保护措施等。
2 材料准备
按照木纹粗面清水混凝土模板工程施工方案准备模板、龙骨、内层实木板条、对拉螺杆、
分隔缝条等相关材料及配件，所选用材料应符合其质量标准及方案设计的要求。
3机具设备准备
空压机、射钉枪、台锯、电锯、电钻、手锯、电刨、手刨、扳手、盒尺、锤子、钢卷尺、直角尺、线锤、白线、墨斗、撬棍。
5.2.2 木纹粗面清水混凝土柱模板安装
1木纹粗面清水混凝土柱模板的施工顺序：
2对于独立柱，因柱模板尺寸较小，采用一个柱面整体加工、拼装、吊装就位加固的办法。在吊装设备起吊范围内选择柱模板拼装场地，整平后作为柱模板拼装作业场。
3柱外模加工拼装
按柱模板配模图尺寸加工柱外模，外模宽度分别为h+2a+2c、b+2a，其中a为内模厚度，c为外模厚度，h为柱截面较大边长，b为柱截面较小边长)；柱模拼装高度控制到梁底。
4弹内模拼装线：按设计内模宽度及分隔缝位置弹内模拼装线，内模拼装沿水平方向，内模实木板材宜为100mm宽，分隔缝规格一般为20mm×20mm，间距1000mm。
5内模拼装：
1）柱内模加工长度分别为h、b+2a。端部及侧边用手工刨刨平，用木工角尺检查实木内模板的方正度，并及时修正。分隔缝实木条加工长度同实木板，侧边修整平整，端部外露在实木板部分斜切45º度角，与相邻边分隔缝条拼接方正。
2）按弹好的拼装线安装分隔缝条，用射钉固定牢固，并在分隔缝条外侧包裹80mm宽胶带以隔离混凝土。
3）将实木板内模按拼装线进行预拼装，每块板在按拼装线放置好后用射钉临时固定，检查整片柱模的平整度、方正度及尺寸，满足要求后再用射钉最终固定。最终固定时射钉分布以每米实木板材30～50颗射钉呈梅花状布置为宜，射钉间距约50mm。
4）在内模板上标定对拉螺栓位置（一般对拉螺栓宜设置在分隔缝处减少整体墙面的螺栓孔修补），按标定位置钻孔（钻孔应从内模向外模施钻），对拉螺栓钻孔径为16mm。
5）为避免角部拼缝不严漏浆，柱模板阳角拼缝采用内外模板错缝拼装。模板拼装好后应编号并整齐平放，存放时应采取遮盖措施避免日晒雨淋引起内模翘曲变形。
6）具体拼装完成情况详见图5.2-1（柱模板拼装示意图）。
6 吊装就位：在柱钢筋绑扎完毕后采用吊装设备或人工方法将单块模板吊装就位，吊装时应采取恰当措施避免模板变形。就位组装时应根据事先弹好的标高线控制柱模板内侧拼缝水平贯通，同时安放柱内侧三节式对拉螺栓。
7 校核轴线、垂直度、尺寸并加固：
1）安放柱箍并临时固定：柱箍紧固时应注意控制紧固程度，注意不可使柱模变形导致内模崩开。
2）按照测量放线的轴线、标高控制点调整校核柱模轴线及标高，务必使柱内模分隔缝标高与设计一致。同时校核柱垂直度，校核完毕后固定柱模。
8 柱模加固成型后断面如下图5.2-2：
5.2.3 木纹粗面清水混凝土墙模板安装
工程中混凝土墙体长度较长（已经超过了内模实木板单块长度），需进行长度的组装，出现竖向禅缝（内模实木板端部平头拼接后再混凝土表面留下的痕迹）。为减弱竖向蝉缝的影响，需将竖向蝉缝错落分布，这种情况下采用原位整体散拼法进行墙体内外模板的组装。
1 单面木纹粗面清水混凝土墙模板安装施工顺序：搭设临时支撑架→双层模外模拼装图5.2-1 柱模拼装示意图
图5.2-2 柱模板断面拼装示意图
