Wince操作系统的定制

WinCE配置一、PB开发环境1、Platform Builder简介图1.1就是PB的开发界面。

图1.1 PB开发界面2、建立并编译WinCE平台一、Windows 内核定制启动Platform Builder 4.2，新建Platform Builder 工程。

单击File 菜单下的New Platform 按钮，启动操作系统镜像的建立向导。

图1.2 运行操作系统镜像向导向导启动后先显示如图1.3的欢迎屏幕，直接点Next 按钮。

图1.3 定制操作系统内核欢迎屏幕选择一个相应的开发板支持包（Board Support Packages，BSP）如图1.4 所示。

选择一种开发包后，在对话框的右半部分会显示相应开发包的说明，表明这个开发包支持哪个公司的产品以及相应的芯片。

根据试验箱上的芯片SAMSUNG S3C2410A的要求，选择SAMSUNG SMDK2410：ARMV4，进入下一步。

图1.4 选择BSP选择建立操作系统镜像的基本配置结构（Platform Configuration），如图4.5所示对话框主要是设置准备定义的操作系统镜像的基本配置及工程名称。

首先，在Platform name 处输入工程名字（如ARM2410）。

其次，选择操作系统镜像的基本配置，在对话框的左面有两个选择。

1. Available configurations(可用配置)：在这个选项下的列表框中，有多个Windows 已经设定的基本配置结构供选择，如果设计人员设计的产品与列表中保存的基本配置一样，那么只要直接选择就可以完成基本的设定，节省了很多时间，列表框中有以下基本配置内容：（1）Digital Media Receiver（数字媒体接收机）（2）Enterprise Terminal（企业终端）（3）Enterprise Web Pad（企业上网机）（4）Gateway（网关）（5）Industrial Controller（工业控制设备）（6）Internet Appliance（Internet 应用系统）（7）IP Phone（IP 电话）（8）Mobile Handheld（移动手持设备）（9）Mobile Phone（移动电话）（10）Set-Top Box（机顶盒）（11）Tiny Kernel（瘦内核）（12）Windows Thin Client（Windows 瘦客户端/网络PC）2. Custom configuration（自定义配置）：自定义配置指不选择基本配置，完全由用户来完成配置工作。

Windows CE环境下无线网卡的自动安装摘要：讨论了Windows CE环境下无线网卡无线网卡的安装，并提出了一种在系统断电重启时自动安装无线网卡的解决方案。

对Windows CE的系统定制、应用程序应用程序的开发及系统封装进行了介绍。

关键词：嵌入式系统 Windows CE 无线网卡设备驱动Windows CE是为多种嵌入式系统和产品而设计的紧凑、高效、可升级的操作系统，并特别为有限的硬件资源设计了多线程、多任务和完全优先的操作系统环境。

在无线通信领域有很大的应用前景。

本文重点讨论了Windows CE环境下无线网卡的安装，并提出了一种在系统断电重启时自动安装无线网卡的解决方案；还对Windows CE的系统定制、应用程序的开发及系统封装进行了介绍。

由于Windows CE与Windows的同源和相似，决定了学习Windows CE的简易性，这样就缩短了应用者的开发周期。

1 Windows CE简介 Windows CE包括四大基本模块，它们提供了操作系统的关键特性，分别是：内核（Kernel）模块、对象存储（Object Store）模块、GWES（用户、应用程序和操作系统之间的图形用户界面）模块和通信（Communication）模块。

图1为Windows CE的模块化结构图。

操作系统定制工具有Windows CE Platform Builder（简称PB），应用程序开发工具有嵌入式开发工具包Embedded Visual Tools，包括Embedded Visual C++（简称 EVC）和Embedded Visual Basic(简称EVB)。

2 特定硬件平台Windows CE操作系统的开发有了具体的嵌入式硬件平台后，就可以为其开发满足特定功能需要的Windows CE系统。

总之，可以分成三个步骤：操作系统的定制、特定功能应用程序模块的开发、功能模块封装入操作系统。

2.1 操作系统的初步定制图2为在PB中定制Windows CE操作系统的一般流程[3]。

Windows CE 嵌入式系统Windows CE是Microsoft公司的嵌入式操作系统产品。

它是一个紧凑、高效和可扩展的操作系统，具有多线程、多任务、确定性的实时和完全抢先式优先级的操作系统环境，适合于只有有限硬件资源的硬件系统。

操作系统的定制采用模块化设计方式，便于用户的使用。

支持Win32 API和MFC，具有Windows程序设计经验的用户可迅速掌握其编程方法。

第一章绪论BSPBSP是介于主板硬件和操作系统之间的一层,也可以说是操作系统的一部分,主要目的是为了支持操作系统,使之能够正常地在主板上运行.“嵌入性”、“专用性”和“计算机系统”是嵌入式系统的三个基本要素。

一般情况下,嵌入式操作系统可分为两类:一类是面向控制和通信等领域的实时操作系统,如WinRiver公司的VxWorks、ISI公司的pSOS、QNX公司的QNX和ATI的Nucleus等.另一类是面向消费电子产品的非实时操作系统,Windows CE是一个实时操作系统.实时支持功能在以下几个方面提升了Windows CE的性能.(1)支持嵌套中断(2)允许更高优先级别的中断首先得到响应,而不是等待低级别的中断服务线程(IST)(3)更好的线程响应能力(4)对高级别中断服务线程的响应时间上限的要求更加严格,在线程响应能力方面的改进,可帮助开发人员掌握线程转换的具体时间,并通过增强的监控能力和对硬件的控制能力帮助开发人员创建更好的嵌入式应用程序.(5)更多的优先级别,256个优先级别可使开发人员在控制嵌入式系统的时序安排方面有更大的灵活性.(6)更强的控制能力,对系统内的线程数量的控制能力可使开发人员更好地掌握调度程序的工作情况.5 丰富的多媒体和多语言支持第二章Windows CE的体系结构和功能2.1 Windows CE的层次结构2.2 进程、线程与调度2.3 内存管理2.4 存储管理与文件系统2.5 用户界面与图形系2.1.1 微内核结构Windows CE属于比较典型的微内核操作系统在内核中仅仅实现进程、线程、调度及内存管理等最基本的模块,而把图形系统、文件系统及设备驱动程序等等都作为单独的用户进程来实现.这样做显著地提高了系统的稳定性和灵活性.操作系统的结构可分为单体内核结构和微内核结构.传统的UNIX 是单体内核操作系统的代表.单体内核操作系统将图形、设备驱动及文件系统等功能全部在操作系统内核中实现,运行在内核状态和同一地址空间.其优点是减少了进程间通信和状态切换的系统开销,获得较高的运行效率;缺点是内核庞大,占用资源较多且不易剪裁,一旦每个驱动程序出错,就会导致整个系统的崩溃,系统的稳定性、安全性不好.与此相反,微内核系统在内核中只实现那些必须由内核实现的基本功能,而将图形系统、文件系统、设备驱动及通信等功能在内核之外,以系统服务的形式提供各种功能.这种结构的优点是有一个精炼的内核,便于剪裁与移植,而且由于系统服务程序运行在用户地址空间,因而个别驱动程序的错误不至于导致整个系统的崩溃;其不足之处是在运行中用户状态和内核状态频繁地切换,从而导致系统效率不如单体内核.微内核结构用一个水平分层的结构代替了传统的纵向分层的结构。

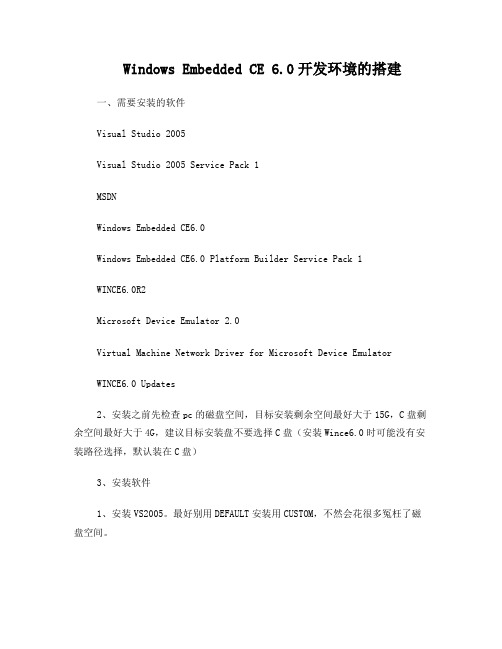

Windows Embedded CE 6.0开发环境的搭建一、需要安装的软件Visual Studio 2005Visual Studio 2005 Service Pack 1MSDNWindows Embedded CE6.0Windows Embedded CE6.0 Platform Builder Service Pack 1WINCE6.0R2Microsoft Device Emulator 2.0Virtual Machine Network Driver for Microsoft Device EmulatorWINCE6.0 Updates2、安装之前先检查pc的磁盘空间，目标安装剩余空间最好大于15G，C盘剩余空间最好大于4G，建议目标安装盘不要选择C盘（安装Wince6.0时可能没有安装路径选择，默认装在C盘）3、安装软件1、安装VS2005。

最好别用DEFAULT安装用CUSTOM，不然会花很多冤枉了磁盘空间。

2、安装Visio Studio 2005Service Pack1这是必须安装的。

3、安装MSDN，可以不装。

4、安装Windows Embedded CE6.0（可能没有安装路径选择，默认装在C 盘）。

在选择CPU类型时，根据目标硬件平台选择，考虑节省磁盘空间，建议只选ARMV4I和X86。

5、安装Windows Embedded CE6.0 Platform Builder Service Pack 16、安装WINCE6.0 R27、安装Microsoft Device Emulator2.08、安装Virtual Machine Network Driver for Microsoft Device Emulator9、安装WINCE6.0 Updates。

按照时间顺序一个一个安装WinCEPB60-061231-Product-Update-Rollup-Armv41.msiWinCEPB60-071231-Product-Update-Rollup-Armv41.msiWinCEPB60-081231-Product-Update-Rollup-Armv41.msi4、后续搭建1、打开VS2005，选择新建一个新安装的OS Design项目模板创建，进入向导页面。

基于SamArmDvk 9 II开发板的WINCE系统定制与安装2010-08-11 15:40基于SamArmDvk 9 II开发板的WINCE系统定制与安装一、前言嵌入式系统是一种嵌入其他设备和装置内部的系统，不以独立的形式出现。

嵌入式系统根据被嵌入的主体设备和装置的具体需要对本身的软硬件系统进行合理有机的裁剪，是适应主体设备和装置应用的专业计算机系统。

嵌入式系统包括软件和硬件两部分，硬件包括微处理器、存储器、外围设备、I/O接口和图形控制器等，其中微处理器是核心部分；软件包括嵌入式操作系统和应用程序，其中嵌入式操作系统是重要组成部分。

嵌入式系统和一般PC系统的最大不同在于它是面向特定主体设备和装置应用的计算机系统。

它的设计和应用一般需要实时，快速地满足某一个特定的应用要求，功能单一、简单，兼容性不高；具有实时响应、多任务处理、小体积、低功耗和高集成度的特点．同时，嵌入式与主体系统紧密结合应用在不同行业中，是一种技术密集、资金密集、发散性高、与应用行业一起发展的系统，生命周期比一般Pc系统要长．在具体的使用和开发方面，嵌入式系统的软件一般都固化在存储器或单片机中，而不是存储在磁盘等载体中；同时嵌入式系统不具备自举开发能力，必须具备专门的开发软件和工具才可以对嵌入式系统进行修改和开发．二、WINCE．net操作系统的开发与内核定制工具嵌入式操作系统是嵌入式系统的重要组成部分，具有可定制性、可移植性、实时性和低资源占有的特点．WINCE．net就是由微软公司推向市场的一款32位、多线程和多任务的嵌入式操作系统，具有良好的网络通信，图形管理，多媒体管理功能，非常适合小型智能移动设备，即典型的有限内存的无磁盘系统的开发和应用．WINCE．net的设计采用硬件抽象层HAL(Hardware Abstraction Layer)和主板软件支持包BSP(Board Support Package)的方法．其中HAL是一层位于内核和嵌入式系统硬件的代码，用来设定硬件平台，保证了系统的可移植性．而BSP是定制嵌入式操作系统的必要部分，通过定制RSP可以根据具体的硬件系统配置制定操作系统，完成系统的可迁移性。

WIN CE6.0 STEP BY STEP Version 1.0一、系统定制1、这里假设您已经把软件环境都搭建完毕，打开VisualStudio2005，选择新建->项目->Platform Builder for CE 6.0。

2、下一步，选择Device Emulator：ARMV4I，如果有实际设备，也可选择对应设备开发板的CPU等型号进行配置。

3、下一步，选择你想开发的设备类型，这里选择PDA Device，继续4、下一步，选择Mobile Handheld。

5、选择你定制操作系统需要的应用程序。

默认，下一步。

6、选择你定制操作系统需要的网络配置。

默认，下一步。

7、下一步，完成配置。

8、选择项目->属性，对操作系统简单修改一下。

9、下图，可以选择SDK的默认开发语言，可自行修改。

10、下图Enable KITL(no IMGNOKIL=1)取消选定，否则可能会造成模拟器黑屏。

11、如有需要可选择Catalog Items View 对你的操作系统进行裁剪，比如加些应用程序、加些字体等。

12、配置完毕后，可进行编译，此处可能需要很长时间，请耐心等待，编译成功后在*\WINCE600\OSDesigns\OSDesign1\OSDesign2\RelDir\DeviceEmulator_ARMV4I_Release\（参考路径）文件夹下会生成一个NK.bin的文件，此文件即为你定制好的操作系统文件，如有硬件并且安装好启动程序，即可启动你自定制的操作系统。

这里我们准备用模拟器进行程序开发，因此，下面要生成一个模拟器类型的SDK。

二、生成SDK1、项目->Add New SDK….2、添加对应的路径、名称等信息。

3、确认你编译的操作系统为ARMV4I Emulator Debug版本。

4、其他一些基本设置略，如添加皮肤、设定分辨率等，最后点完成， Build此SDK5、Build结束后，可在此*\WINCE600\OSDesigns\OSDesign1\OSDesign1\SDKs\SDK1参考路径下找到您的SDK文件。

自制Windows CE 6.0安装详细图片教程强调：本教程是由郭斌和张学良共同完成，图片教程仅是根据自己安装过程制作而成，有错误或者不足之处应以实际情况为准。

有好的意见和建议请发邮件联系我们，联系邮箱是：pmbc88@.1、更新操作系统，升级为SP3首先检查您的操作系统，如果你的操作系统是Miscrosoft Windows XP SP2版本，那么在安装Windows CE之前必须要更新您的系统。

方法是右键点击我的电脑选择属性，在常规中查看操作系统版本，在自动更新中点击从Windows Update 网站安装更新。

进入Windows 系统更新界面，点击立即下载和安装，安装更新程序完成之后要重新启动电脑，重启完电脑之后开始安装Windows XP Service pack 3。

安装完Windows XP Service pack 3之后，重启电脑，右键单击我的电脑属性，这时候发现Windows系统版本已经成为Miscrosoft Windows XP SP3版本，然后继续点击自动更新，按照上面提到的方法来完成SP3相关的后续更新。

由于更新程序数目很多，速度很慢，为了防止电脑进入待机状态，需要对关闭监视器和屏幕保护程序进行设置，具体设置如下图所示。

2、安装前的一系列准备进入微软中国官方网站（/zh/cn/），可以点击所有产品对微软的产品有所了解，而我们即将要安装的Windows CE 6.0 就属于微软的Windows Embedded产品。

点击Windows Embedded即可进入Windows Embedded界面，在这个界面点击关于就可以了解一下什么是Windows Embedded，点击为什么选择Windows Embedded？就可以对Windows Embedded 系列的产品有所了解，这时候就可以发现Windows Embedded CE。

了解完这些之后，下面就可以在Windows Embedded界面点击下载进入Windows Embedded下载中心。
