批量打印CAD图纸方法

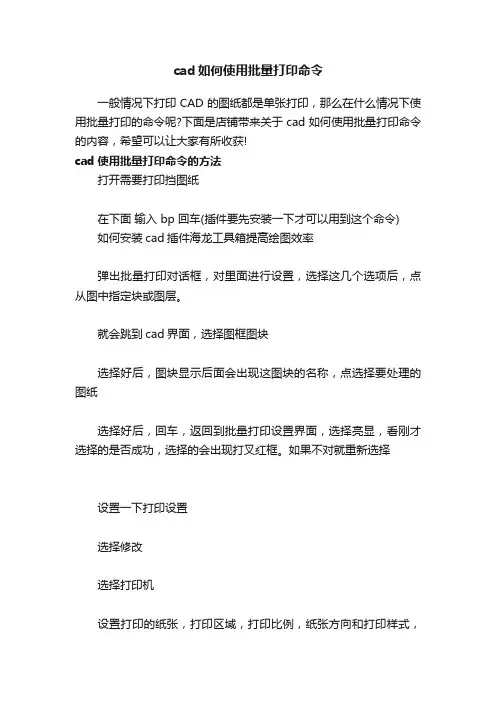

cad如何使用批量打印命令
一般情况下打印CAD的图纸都是单张打印，那么在什么情况下使用批量打印的命令呢?下面是店铺带来关于cad如何使用批量打印命令的内容，希望可以让大家有所收获!
cad使用批量打印命令的方法
打开需要打印挡图纸
在下面输入 bp 回车(插件要先安装一下才可以用到这个命令)
如何安装cad插件海龙工具箱提高绘图效率
弹出批量打印对话框，对里面进行设置，选择这几个选项后，点从图中指定块或图层。

就会跳到cad界面，选择图框图块
选择好后，图块显示后面会出现这图块的名称，点选择要处理的图纸
选择好后，回车，返回到批量打印设置界面，选择亮显，看刚才选择的是否成功，选择的会出现打叉红框。

如果不对就重新选择
设置一下打印设置
选择修改
选择打印机
设置打印的纸张，打印区域，打印比例，纸张方向和打印样式，
点确定。

点关闭
这样这边就会显示刚才设置的内容
点确定，就会自动打印刚才选择图纸了，打印大量的图纸是不是很轻松了。

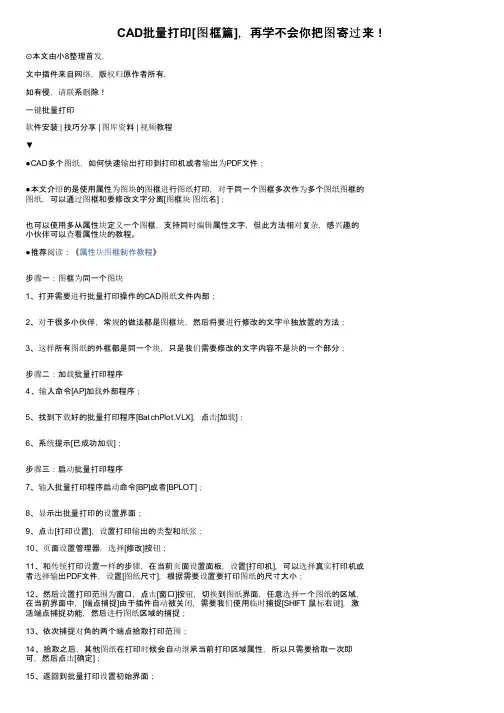

CAD批量打印[图框篇]，再学不会你把图寄过来！⊙本文由小8整理首发，文中插件来自网络，版权归原作者所有，如有侵，请联系删除！一键批量打印软件安装 | 技巧分享 | 图库资料 | 视频教程▼●CAD多个图纸，如何快速输出打印到打印机或者输出为PDF文件；●本文介绍的是使用属性为图块的图框进行图纸打印，对于同一个图框多次作为多个图纸图框的图纸，可以通过图框和要修改文字分离[图框块图纸名]；也可以使用多从属性块定义一个图框，支持同时编辑属性文字，但此方法相对复杂，感兴趣的小伙伴可以查看属性块的教程。

●推荐阅读：《属性块图框制作教程》步骤一：图框为同一个图块1、打开需要进行批量打印操作的CAD图纸文件内部；2、对于很多小伙伴，常规的做法都是图框块，然后将要进行修改的文字单独放置的方法；3、这样所有图纸的外框都是同一个块，只是我们需要修改的文字内容不是块的一个部分；步骤二：加载批量打印程序4、输入命令[AP]加载外部程序；5、找到下载好的批量打印程序[BatchPlot.VLX]，点击[加载]；6、系统提示[已成功加载]；步骤三：启动批量打印程序7、输入批量打印程序启动命令[BP]或者[BPLOT]；8、显示出批量打印的设置界面；9、点击[打印设置]，设置打印输出的类型和纸张；10、页面设置管理器，选择[修改]按钮；11、和传统打印设置一样的步骤，在当前页面设置面板，设置[打印机]，可以选择真实打印机或者选择输出PDF文件，设置[图纸尺寸]，根据需要设置要打印图纸的尺寸大小；12、然后设置打印范围为窗口，点击[窗口]按钮，切换到图纸界面，任意选择一个图纸的区域，在当前界面中，[端点捕捉]由于插件自动被关闭，需要我们使用临时捕捉[SHIFT 鼠标右键]，激活端点捕捉功能，然后进行图纸区域的捕捉；13、依次捕捉对角的两个端点拾取打印范围；14、拾取之后，其他图纸在打印时候会自动继承当前打印区域属性，所以只需要拾取一次即可，然后点击[确定]；15、返回到批量打印设置初始界面；16、选择图框形式，选择[图块]，然后点击[从图中指定图块或图层]；17、移动鼠标去拾取图纸外围的图框[本质是块]，然后确定；18、插件会自动拾取到当前图框块所对应的块名称，和我们之前设置的一一对应；19、设置文件保存位置，本文案例是输出PDF文件，[输出选项]设置为[打印到文件]，需要设置一个PDF保存的文件夹位置；如果是设置的真实打印机，输出选项直接选择[直接批量打印]；20、选择图纸，点击[选择要处理的图纸]按钮，要选择的图纸必须是图框边界线在图层[图框线]上的图纸才有效；21、选择之前设置过图框边界线[图框线]的所有图纸；22、可以通过点击[预览]分别查看要打印的图纸是否选择设置正确，也可以直接点击[确定]开始批量打印；23、快速生成每一个图纸对应的PDF文件；步骤四：合并PDF文件为整体24、打开PDF合并插件[PDFBinder]；25、点击[Add]将要进行合并的多个PDF点击添加，然后点击[Bind]；26、就快速的将多个CAD图纸批量打印成一个PDF文件；▎本文使用插件下载链接《CAD批量打印[图层篇]，小白轻松掌握》《我裂开了|CAD一键生成立面图》。

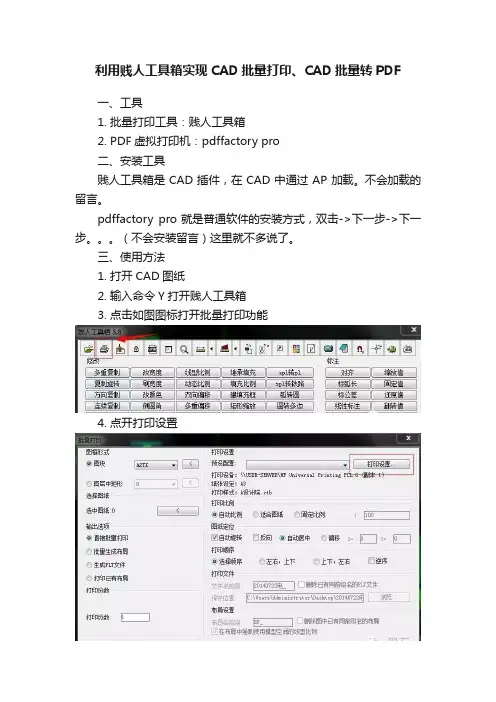

利用贱人工具箱实现CAD批量打印、CAD批量转PDF
一、工具
1. 批量打印工具：贱人工具箱
2. PDF虚拟打印机：pdffactory pro
二、安装工具
贱人工具箱是CAD插件，在CAD中通过AP加载。

不会加载的留言。

pdffactory pro就是普通软件的安装方式，双击->下一步->下一步。

（不会安装留言）这里就不多说了。

三、使用方法
1. 打开CAD图纸
2. 输入命令Y打开贱人工具箱
3. 点击如图图标打开批量打印功能
4. 点开打印设置
选择打印机pdfFactory PRO、打印样式、图纸尺寸后点确定。

5. 设置比例、打印顺序，如果图框选择了偏移了还能设置偏移值
6. 选择图框、选择图纸
7. 选择后选择的图纸会加上红色叉叉。

我这儿图纸顺序是左右上下
8. 点击预览看看图纸是否跑偏显示是否完整样式对不对
9. 可以后直接点打印(如果是打纸质图纸就到这儿结束了，如果批量转PDF继续)
10.如果是CAD批量转PDF，则选择之前安装的pdffactory pro （CAD自带的打印PDF的虚拟打印机打出来不能自动重命名，所有这
里用PDF虚拟打印机打印）
11.打印后会出现下面对话框
12.等到都打印完成后，点击保存就可以将所有PDF保存为一个文件了
到这儿就完成了。

cad一个文件多图如何批量打印我们知道有时候一个CAD文件中有多个图形都需要打印，这时候就要用到批量打印了，下面由店铺告诉大家cad一个文件多图如何批量打印，快跟我一起来学习吧。

cad一个文件多图批量打印的方法首先，进行打印设置方面的配置。

选择相应的打印机、纸张、打印样式，然后按照需要设置其他的打印参数。

由于该功能自动打印是对每张图纸图框的识别，因此需要让软件能自动识别图纸的图框，比如打印5张图纸，则需要软件能主动识别出5个图框。

在软件里提供了3种方式：图块(图框为特定图块)、图层(指定图层为封闭矩形)、散线(图框为散的直线)。

一般来说，如果需要打印的图纸图框是某个特定图块，那么可以直接选择第一种方式，比较方便。

但是如果图纸的图框在图块或者图层的设定上比较随意，那么软件就无法自动判断出图框了，这时候需要“帮助”，手动绘制一个特定层的封闭矩形来实现。

例如在这个例子里)，可以设置一个图框层，并设置为不打印。

然后，将层切换到图框层，将需要打印的5张图用矩形框起来。

接着，调出批量打印界面，将图框形式选择为图层，图层名选择为：图框层。

然后点击“选择批量打印图纸”，框选整个图纸，确定之后，自动弹出批量打印界面，显示如下信息：这表示，DWG文件中的5张图纸已被识别，此时点击确定，开始批量打印，软件会依次打印出符合之前设定要求的5张图纸。

设置完成后，选择“文件”—“发布”的功能，调出发布功能对话框。

由于只是在模型空间打印，所以只选择“模型选项卡”，发布到打印机即可。

最重要的是，将页面设置由默认修改为之前设置的名称“1、2、3、4、5”，然后点击“发布”，软件就可以将所有的图纸一次性打印出来了，在一定程度上也节省了的精力和时间，显的非常方便和快捷。

方法一、适用于一个DWG文件只含有一张图纸；1、打开一份文档，在模型界面，选“文件”-“页面设置管理器”-选模型-修改，进行当前页面打印设置，设置完毕后，确定关闭，必须要保存下文件。

2、其他需要打印的文档，全部按1所述方法处理。

3、所有文档设置完成后，打开任意一张图纸，选“文件”-“发布”将刚保存的需要打印的所有图纸添加进来，只勾选“模型选项卡”，点“发布”，此时所有要发布的图纸就可以按顺序打印了，还可以选择打印份数。

方法二、适用于一个DWG 文件含有多张图纸。

1、打开需要打印的DWG 文件，右键“新建布局”，在新布局界面，选“视图”-“视口”-“新建视口”，点“确定”，再右键“确认”，模型里的所有图纸就会显示出来。

2、当前布局界面，选“文件”-“页面设置管理器”，选当前布局-“修改”，进行页面设置，打印范围选“窗口”，选择放在这个布局中的那张图纸，然后“确定”，”关闭”，此时，要打添加图纸 删除图纸印的那张图纸就在当前新建的布局里了。

3、按步骤2，将其余图纸分别建立布局4、选“文件”-“发布”，只勾选“布局选项卡”，-“添加图纸”，把所有要打印的布局添加进来，点“发布”，所有图纸会按顺序打印出来。

添加图纸删除图纸注：“发布”时，出现“发布命令不能在SDI模式下使用这可以在"选项"对话框的"系统"选项卡上进行更正，或者将SDI系统变量设置为零(0)”具体解决：1、在命令行,输入"op",打开"选项"对话框,进入"系统"选项卡,去掉"单文档兼容模式"复选框前的勾选。

2、也可以：命令行输入（OP）选择（配置）选中你当前的配置后，点（重置）【推荐】。

CAD布局如何批量打印多张图纸推荐文章如何把cad的布局的颜色改为黑色？热度： cad布局里面如何修改视口尺寸热度： cad2004布局功能如何绘图热度：如何做好cad 的布局设置热度：使用cad如何创建布局空间热度：在CAD的布局中打印图纸一般会设置很多，但是如果打印的图纸比较多时该怎么操作呢?其实这个也不算太难，下面就让小编告诉你CAD布局批量打印多张图纸的方法，一起看看吧。

CAD布局批量打印多张图纸的方法使用批量打印工具插件，好用的工具有秋枫批量打印工具、贱人工具箱也带打量功能，两者功能非常相似，使用非常方便。

a、首先，加载秋枫打印插件。

然后点击CAD里的工具，点击加载b、加载应用程序红线处程序 (本教程用的是秋枫3.59)c、在命令行输入BPLOT(不区分大小写)调用插件，调出窗口如图：d、先选择打印设置(目的是先设置打印机及图纸大小)会弹出如下窗口，我们选择新建建一个默认为设置1，点确定。

如图：e、打印机的设置：这里我选择打印机的名称为PDF打印机，每个公司都有自己的打印机，这里我就不多说了。

图纸选择看个人需求A3，A4都不一定，打印范围选择窗口，然后跳转到CAD窗口，随便选个框框，就是画个矩形一样。

最重要的是----选择居中打印和布满图纸。

打印样式也是根公司统一的，最后按确定。

如下图：f、第六步确定后，弹出这个窗口，选择设置1置为当前。

然后关闭。

这样打印机就设置好了。

如图：g、批量打印的设置，图框形式选择图块或者图层，图框是块就可以选择图块，(若图框不是块，我们可以新建个图层，在每个图框外轮廓画个矩形，这样我们就可以选择图层啦)打印比例选择适合图纸。

(这个不能改变)。

打印顺序以实际情况选择。

如下图：h、都设置好了，我们选择“从图中指定图块或图层”。

如图：j、选好图框为参考后，我们回到批量打印设置页面，选择图纸，如图：k、选择要处理的图纸。

然后点应用，输入保存的文件名保存。

(下次批量打印就不用再设置了，是应用这次的设置)。

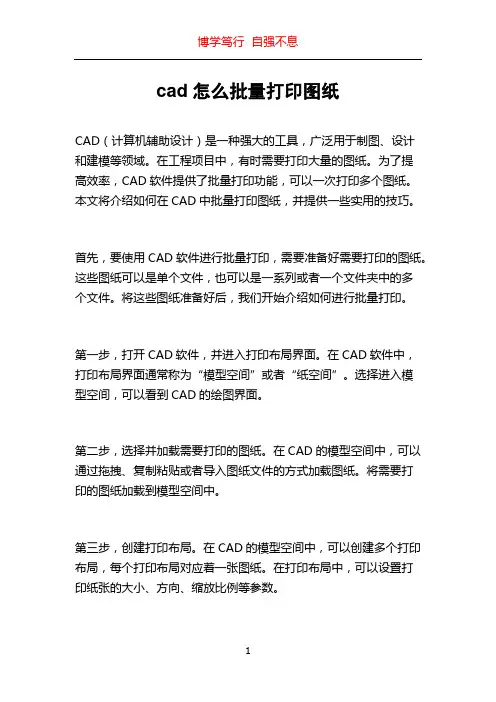

cad怎么批量打印图纸CAD（计算机辅助设计）是一种强大的工具，广泛用于制图、设计和建模等领域。

在工程项目中，有时需要打印大量的图纸。

为了提高效率，CAD软件提供了批量打印功能，可以一次打印多个图纸。

本文将介绍如何在CAD中批量打印图纸，并提供一些实用的技巧。

首先，要使用CAD软件进行批量打印，需要准备好需要打印的图纸。

这些图纸可以是单个文件，也可以是一系列或者一个文件夹中的多个文件。

将这些图纸准备好后，我们开始介绍如何进行批量打印。

第一步，打开CAD软件，并进入打印布局界面。

在CAD软件中，打印布局界面通常称为“模型空间”或者“纸空间”。

选择进入模型空间，可以看到CAD的绘图界面。

第二步，选择并加载需要打印的图纸。

在CAD的模型空间中，可以通过拖拽、复制粘贴或者导入图纸文件的方式加载图纸。

将需要打印的图纸加载到模型空间中。

第三步，创建打印布局。

在CAD的模型空间中，可以创建多个打印布局，每个打印布局对应着一张图纸。

在打印布局中，可以设置打印纸张的大小、方向、缩放比例等参数。

第四步，将模型空间的图纸导入到打印布局中。

在CAD的打印布局中，可以将模型空间的图纸导入到相应的打印布局中。

选择需要导入的图纸，并将其拖拽或者复制粘贴到打印布局中。

第五步，设置打印参数。

在CAD的打印布局中，可以设置打印的参数，包括打印纸张的大小、方向、打印机的选择等。

根据需要，设置相应的打印参数。

第六步，预览并调整打印布局。

在CAD的打印布局中，可以进行预览，并对打印布局进行调整。

可以调整图纸的位置、缩放比例等，以确保打印效果满意。

第七步，保存并批量打印。

在CAD的打印布局中，将所有需要打印的布局保存起来，并选择“批量打印”选项。

CAD软件会自动打开打印队列，并按照设置的参数批量打印图纸。

除了上述操作，以下是一些实用的技巧，可以进一步提高CAD批量打印的效率：1. 使用CAD的命令行工具。

CAD软件通常提供命令行工具，可以通过输入命令的方式批量进行操作。

使用PCCAD 批量打印图纸（dwg 转pdf ）
1. 点击菜单“天河PCCAD ”——“辅助工具”——“批量更改标题栏”，将原标题栏替换为已经填好设计、校对、审核、标准化、日期等的标题栏
2. 将图纸按照图幅进行分类，放入相应的文件夹
3. 以下以A4图为例，首先打开一张A4图纸，点打印，进行打印设置
4. 第1步设置好后，点 “添加”，新建名字，如A4，点“应用到布局”，然后点“取消”，然后保存图纸，在点发布之前不要进行任何其他操作。

5. “文件”——“发布”，添加要打印的A4图纸，用shift 键选中所有图纸，单击第一张图纸的页面设置，选择“A4”，所有图纸的页面设置全部变成A4，点发布
6. 为新生成的文件取名，选择保存路径，保存列表选否，等待图纸发布完成(窗口右下角有打印机在打印的动图)。

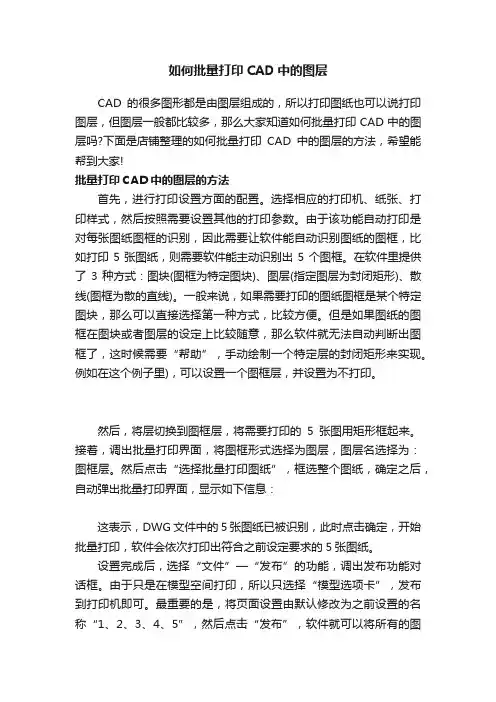

如何批量打印CAD中的图层CAD的很多图形都是由图层组成的，所以打印图纸也可以说打印图层，但图层一般都比较多，那么大家知道如何批量打印CAD中的图层吗?下面是店铺整理的如何批量打印CAD中的图层的方法，希望能帮到大家!批量打印CAD中的图层的方法首先，进行打印设置方面的配置。

选择相应的打印机、纸张、打印样式，然后按照需要设置其他的打印参数。

由于该功能自动打印是对每张图纸图框的识别，因此需要让软件能自动识别图纸的图框，比如打印5张图纸，则需要软件能主动识别出5个图框。

在软件里提供了3种方式：图块(图框为特定图块)、图层(指定图层为封闭矩形)、散线(图框为散的直线)。

一般来说，如果需要打印的图纸图框是某个特定图块，那么可以直接选择第一种方式，比较方便。

但是如果图纸的图框在图块或者图层的设定上比较随意，那么软件就无法自动判断出图框了，这时候需要“帮助”，手动绘制一个特定层的封闭矩形来实现。

例如在这个例子里)，可以设置一个图框层，并设置为不打印。

然后，将层切换到图框层，将需要打印的5张图用矩形框起来。

接着，调出批量打印界面，将图框形式选择为图层，图层名选择为：图框层。

然后点击“选择批量打印图纸”，框选整个图纸，确定之后，自动弹出批量打印界面，显示如下信息：这表示，DWG文件中的5张图纸已被识别，此时点击确定，开始批量打印，软件会依次打印出符合之前设定要求的5张图纸。

设置完成后，选择“文件”—“发布”的功能，调出发布功能对话框。

由于只是在模型空间打印，所以只选择“模型选项卡”，发布到打印机即可。

最重要的是，将页面设置由默认修改为之前设置的名称“1、2、3、4、5”，然后点击“发布”，软件就可以将所有的图纸一次性打印出来了，在一定程度上也节省了的精力和时间，显的非常方便和快捷。

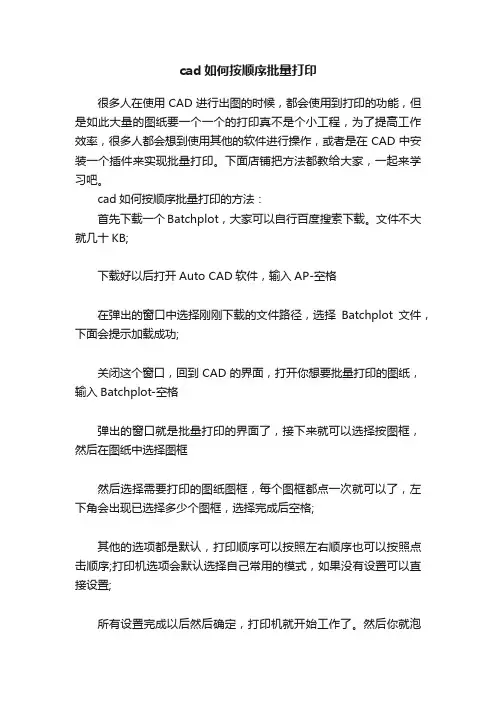

cad如何按顺序批量打印
很多人在使用CAD进行出图的时候，都会使用到打印的功能，但是如此大量的图纸要一个一个的打印真不是个小工程，为了提高工作效率，很多人都会想到使用其他的软件进行操作，或者是在CAD中安装一个插件来实现批量打印。

下面店铺把方法都教给大家，一起来学习吧。

cad如何按顺序批量打印的方法：
首先下载一个Batchplot，大家可以自行百度搜索下载。

文件不大就几十KB;
下载好以后打开Auto CAD软件，输入AP-空格
在弹出的窗口中选择刚刚下载的文件路径，选择Batchplot文件，下面会提示加载成功;
关闭这个窗口，回到CAD的界面，打开你想要批量打印的图纸，输入Batchplot-空格
弹出的窗口就是批量打印的界面了，接下来就可以选择按图框，然后在图纸中选择图框
然后选择需要打印的图纸图框，每个图框都点一次就可以了，左下角会出现已选择多少个图框，选择完成后空格;
其他的选项都是默认，打印顺序可以按照左右顺序也可以按照点击顺序;打印机选项会默认选择自己常用的模式，如果没有设置可以直接设置;
所有设置完成以后然后确定，打印机就开始工作了。

然后你就泡
一杯咖啡等着吧。

AutoCAD批量打印操作说明1、安装Batchplot插件；将插件安装路径放在AutoCAD安装路径下；2、AutoCAD2012版本以上的需要手动加载插件，进入AutoCAD，输入命令Appload，在件安装路径下找到Batchplot.vlx文件并加载，每次启动AutoCAD自动加载；3、需要批量打印文件时，直接输入“BPLOT”命令，在弹出的对话框里按以下步骤操作（AutoCAD文件初次使用Batchplot插件）；图13.1、在弹出的对话框（图1）单击“打印设置”，在弹出的对话框里选择“修改”选项图23.1.1、在弹出的对话框（图2）中的打印机/绘图仪名称选项中选择“DWG TO PDF.pc3”;3.1.2、在弹出的对话框（图2）中的图纸尺寸选项中选择“ISO A4”或其他需求的格式；3.1.3、在弹出的对话框（图2）中的打印范围选项中选择“窗口”，按“F3”快捷键，图3在弹出的对话框（图3）中选择“端点”后“确认”，在图中框选要打印的图框外边界；3.1.4、在弹出的对话框（图2）中的打印偏移选项中勾选“居中打印”；3.1.5、在弹出的对话框（图2）中的打印比例选项中勾选“布满图纸”；3.1.6、在弹出的对话框（图2）中的打印样式表选项中选择“monochrome.ctb”（一般情况下选择此选项，如果彩色打印则选择“acad.ctb”）选项，单击“确认”；3.1.7、单击“关闭”；3.2、在弹出的对话框（图1）中图框形式选项中选择“图块”（适用于AutoCAD文件中有图框块的）或“图层”（适用于AutoCAD文件中用矩形框作图框的）；3.3、在弹出的对话框（图1）中单击“从图中指定图块或图层（P）<”选项，从图中选择图框3.4、在弹出的对话框（图1）中输出选项中选择“打印到文件”选项；3.5、在弹出的对话框（图1）中保存位置中指定保存路径（一般系统默认当前AutoCAD文件所在的文件夹）；3.6、在弹出的对话框（图1）中单击“选择要处理的图纸”选项；3.7、框选AutoCAD文件中要打印的区域后按“回车”键，单击“确认”，此时文件则批量打印；4、PDF文件合并4.1、使用Adobe Acrobat 9 Pro软件打开转换后的PDF文件，在“合并”选项菜单中选择“合并文件到单个PDF”；图44.2、在弹出的对话框（图4）中选择“添加文件夹”，指定合并文件的来源路径；4.3、通过“上移”和“下移”选项调整PDF文件顺序；4.4、单击“合并文件”选项；图54.5、在弹出的对话框（图5）中指定保存路径、文件名；4.6、单击“保存”选项；。

CAD批量打印教程
首先安装好批量软件（不要问我怎么安装）
然后打开要打印的CAD—打印—设置打印机、纸张大小、线型（按你要求设）—然后应用到布局—然后把打印界面关掉（也可以点窗口，框选一张图纸）
如下图：
然后输入批量打印软件的命令：bplot
这是批量打印软件的界面，大家不要被这复杂的界面给吓到了*_*！请跟着我的步骤走！
一、为图框类型（有两种图框，后面在讲解）
二、选择图框
三、选择需要打印的图纸
四、确定打印
图框类型分二种：
第一种：组合或块的图框（此类型100%可批量打）如图，图框是一个整体
第二种：为封闭的线框，如图，只是一个封闭的线框，此类型也可以批量打印
打印的时候这样选择：
第一种情况，选：图块，图框为特定图块
第二种情况，选：图层，图层为封闭矩形
批量打印就是这么简单，其他东西大家慢慢研究吧！！
啥东西都有缺点，这软件嘛也有的，听我慢慢道来~~~
WIN7或以上的系统好像无法使用
有时输入命令会出，需要重新安装（反正安装很快的）
图框类型不一样，无法一次全部选择。

batchplot批量打印使用方法
Batchplot是AutoCAD软件中的一个非常实用的功能，它可以帮助用户批量打印CAD图纸。

使用Batchplot功能可以大大节省用户打印图纸的时间和工作量，特别是在需要打印大量图纸的情况下。

下面是使用Batchplot批量打印CAD图纸的步骤：
1. 打开AutoCAD软件并打开需要打印的图纸文件。

2. 点击“输出”选项卡，在“批量打印”组中选择“打印管理器”。

3. 在打印管理器中，选择要打印的图纸文件，可以通过Ctrl键或Shift键来选择多个文件。

4. 在“打印机/纸张设置”组中选择打印机和打印纸张的大小和方向。

5. 在“打印设置”组中选择打印的颜色、线宽、打印质量等选项。

6. 在“输出设置”组中选择打印的范围，可以选择打印全部图纸或者选择打印某些图层或者某些视口。

7. 点击“打印”按钮开始批量打印。

需要注意的是，Batchplot功能只能打印AutoCAD中的图纸文件，如果需要打印其他CAD软件的图纸文件，需要先将其转换为AutoCAD支持的格式。

除了上述步骤之外，还有一些额外的技巧可以帮助用户更加高效地使
用Batchplot功能。

例如，用户可以使用打印样式表来快速设置打印选项，也可以使用命令行来批量打印图纸文件。

总之，Batchplot功能是AutoCAD软件中非常实用的一个功能，熟练掌握其使用方法可以为用户带来很多便利。

CAD常用快捷键命令1、绘图命令：PO,*POINT（点）L,*LINE（直线）XL,*XLINE（射线）PL,*PLINE（多段线）ML,*MLINE（多线）SPL,*SPLINE（样条曲线）POL,*POLYGON（正多边形）REC,*RECTANGLE（矩形）C,*CIRCLE(圆)A,*ARC(圆弧)DO,*DONUT（圆环）EL,*ELLIPSE（椭圆）REG,*REGION（面域）MT,*MTEXT（多行文本）T,*MTEXT（多行文本）B,*BLOCK（块定义）I,*INSERT（插入块）W,*WBLOCK（定义块文件）DIV,*DIVIDE（等分）ME,*MEASURE(定距等分) H,*BHATCH（填充）2、修改命令：CO,*COPY（复制）MI,*MIRROR（镜像）AR,*ARRAY（阵列）O,*OFFSET（偏移）RO,*ROTATE（旋转）M,*MOVE（移动）E,DEL键*ERASE（删除）X,*EXPLODE（分解）TR,*TRIM（修剪）EX,*EXTEND（延伸）S,*STRETCH（拉伸）LEN,*LENGTHEN（直线拉长）SC,*SCALE（比例缩放）BR,*BREAK（打断）CHA,*CHAMFER(倒角)F,*FILLET（倒圆角）PE,*PEDIT（多段线编辑）ED,*DDEDIT（修改文本）3、视窗缩放：P,*PAN（平移）Z＋空格＋空格,*实时缩放Z,*局部放大Z+P,*返回上一视图Z＋E,显示全图Z+W,显示窗选部分4、尺寸标注：DLI,*DIMLINEAR（直线标注）DAL,*DIMALIGNED（对齐标注）DRA,*DIMRADIUS（半径标注）DDI,*DIMDIAMETER（直径标注）DAN,*DIMANGULAR（角度标注）DCE,*DIMCENTER（中心标注）DOR,*DIMORDINATE（点标注）LE,*QLEADER（快速引出标注）DBA,*DIMBASELINE（基线标注）DCO,*DIMCONTINUE（连续标注）D,*DIMSTYLE（标注样式）DED,*DIMEDIT（编辑标注）DOV,*DIMOVERRIDE(替换标注系统变量) DAR,(弧度标注，CAD2006)DJO，（折弯标注，CAD2006）5、对象特性ADC,*ADCENTER（设计中心“Ctrl＋2”）CH,MO*PROPERTIES(修改特性“Ctrl＋1”)MA,*MATCHPROP（属性匹配）ST,*STYLE（文字样式）COL,*COLOR（设置颜色）LA,*LAYER（图层操作）LT,*LINETYPE（线形）LTS,*LTSCALE（线形比例）LW,*LWEIGHT（线宽）UN,*UNITS（图形单位）ATT,*ATTDEF（属性定义）ATE,*ATTEDIT（编辑属性）BO,*BOUNDARY（边界创建，包括创建闭合多段线和面域）AL,*ALIGN（对齐）EXIT,*QUIT（退出）EXP,*EXPORT（输出其它格式文件）IMP,*IMPORT（输入文件）OP,PR*OPTIONS（自定义CAD设置）PRINT,*PLOT（打印）PU,*PURGE（清除垃圾）RE,*REDRAW（重新生成）REN,*RENAME（重命名）SN,*SNAP（捕捉栅格）DS,*DSETTINGS（设置极轴追踪）OS,*OSNAP（设置捕捉模式）PRE,*PREVIEW（打印预览）TO,*TOOLBAR（工具栏）V,*VIEW（命名视图）AA,*AREA（面积）DI,*DIST（距离）LI,*LIST（显示图形数据信息）（二）常用CTRL快捷键【CTRL】＋1*PROPERTIES(修改特性) 【CTRL】＋2*ADCENTER（设计中心）【CTRL】＋O*OPEN（打开文件）【CTRL】＋N、M*NEW（新建文件）【CTRL】＋P*PRINT（打印文件）【CTRL】＋S*SAVE（保存文件）【CTRL】＋Z*UNDO（放弃）【CTRL】＋X*CUTCLIP（剪切）【CTRL】＋C*COPYCLIP（复制）【CTRL】＋V*PASTECLIP（粘贴）【CTRL】＋B*SNAP（栅格捕捉）【CTRL】＋F*OSNAP（对象捕捉）【CTRL】＋G*GRID（栅格）【CTRL】＋L*ORTHO（正交）【CTRL】＋W*（对象追踪）【CTRL】＋U*（极轴）（三）常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】正交1.快速选择：Alt+T+K2.批量打印：页面设置管理器——新建——新页面设置名——打印（范围，居中打印，布满图纸，字体-acad）确定保存——发布——页面设置选取——添加图纸，修改页面设置——发布即打印。

方法一、适用于一个DWG文件只含有一张图纸；1、打开一份文档，在模型界面，选“文件”-“页面设置管理器”-选模型-修改，进行当前页面打印设置，设置完毕后，确定关闭，必须要保存下文件。

2、其他需要打印的文档，全部按1所述方法处理。

3、所有文档设置完成后，打开任意一张图纸，选“文件”-“发布”将刚保存的需要打印的所有图纸添加进来，只勾选“模型选项卡”，点“发布”，此时所有要发布的图纸就可以按顺序打印了，还可以选择打印份数。

方法二、适用于一个DWG 文件含有多张图纸。

1、打开需要打印的DWG 文件，右键“新建布局”，在新布局界面，选“视图”-“视口”-“新建视口”，点“确定”，再右键“确认”，模型里的所有图纸就会显示出来。

2、当前布局界面，选“文件”-“页面设置管理器”，选当前布局-“修改”，进行页面设置，打印范围选“窗口”，选择放在这个布局中的那张图纸，然后“确定”，”关闭”，此时，要打添加图纸 删除图纸印的那张图纸就在当前新建的布局里了。

3、按步骤2，将其余图纸分别建立布局4、选“文件”-“发布”，只勾选“布局选项卡”，-“添加图纸”，把所有要打印的布局添加进来，点“发布”，所有图纸会按顺序打印出来。

添加图纸删除图纸注：“发布”时，出现“发布命令不能在SDI模式下使用这可以在"选项"对话框的"系统"选项卡上进行更正，或者将SDI系统变量设置为零(0)”具体解决：1、在命令行,输入"op",打开"选项"对话框,进入"系统"选项卡,去掉"单文档兼容模式"复选框前的勾选。

2、也可以：命令行输入（OP）选择（配置）选中你当前的配置后，点（重置）【推荐】。

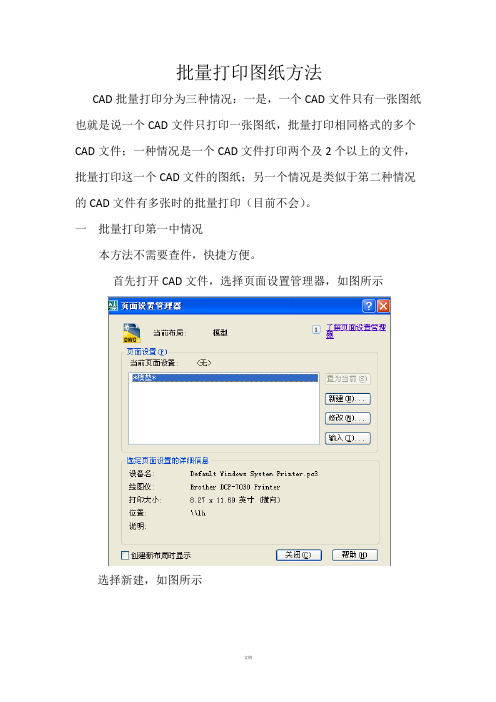

批量打印图纸方法CAD批量打印分为三种情况：一是，一个CAD文件只有一张图纸也就是说一个CAD文件只打印一张图纸，批量打印相同格式的多个CAD文件；一种情况是一个CAD文件打印两个及2个以上的文件，批量打印这一个CAD文件的图纸；另一个情况是类似于第二种情况的CAD文件有多张时的批量打印（目前不会）。

一批量打印第一中情况本方法不需要查件，快捷方便。

首先打开CAD文件，选择页面设置管理器，如图所示选择新建，如图所示点击确定后显示如下图所示，打印机名称、图纸尺寸和图形方向根据实际情况自己设定，然后点击确定。

其余按照下图所示设定然后，选择刚才所创建的模式，置为当前,点击关闭；如图所示然后把这张图纸另存为dwg格式到桌面上，方便以后使用；然后点击文件，选择发布（发布位于打印下面），如下图所示：然后把布局选项卡上的对勾给取消掉掉，后选择添加图纸选择所需要批量打印的图纸，如图删除掉非CAD文件，点击输入选择刚才所另存的图纸，此次选择可以批量选择，如图：选择打印份数，点击发布即可；如果首次使用不妨先用两个图试一下。

二第二种情况，也就是一个CAD文件很多个图需要打印的情况。

这个情况，是借助于一个小插件，名字叫做建筑源泉，其下载网址为：/；下载地址在最上面。

安装后会在CAD里面显示出来，如图所示使用源泉建筑前需要一点准备工作，给图都套上图框REC的就可以，把图框都统一放在一个不打印的图层里，然后点击源泉建筑，选择其他工具，选择选图框批量打印，也可以使用快捷键BP,进入一下页面：根据自己的需要选择打印机名称、纸张类型打印顺序，然后按下面的样式选择：然后点击拾取图块名或图层名，就会出现下图点击确定，选择刚才所画的REC图框，如图然后单击右键选择确定即可。

未..完..待..续.还有一种批量打印方法目前还不会，就是类似于第二种情况的图纸有多张时如何能够批量打印。

本教程属于原创，转载请标明出处。

cad2010如何批量打印推荐文章CAD布局如何批量打印多张图纸热度：如何利用发布功能批量打印图纸热度： cad的图纸如何批量打印热度： cad2010批量打印的方法步骤详解热度：在cad中如何进行批量打印热度：我们知道在CAD中也可以打印，那么大家知道cad2010如何批量打印吗?下面是店铺整理的cad2010如何批量打印的方法，希望能给大家解答。

cad2010批量打印的方法：首先，进行打印设置方面的配置。

选择相应的打印机、纸张、打印样式，然后按照需要设置其他的打印参数。

由于该功能自动打印是对每张图纸图框的识别，因此需要让软件能自动识别图纸的图框，比如打印5张图纸，则需要软件能主动识别出5个图框。

在软件里提供了3种方式：图块(图框为特定图块)、图层(指定图层为封闭矩形)、散线(图框为散的直线)。

一般来说，如果需要打印的图纸图框是某个特定图块，那么可以直接选择第一种方式，比较方便。

但是如果图纸的图框在图块或者图层的设定上比较随意，那么软件就无法自动判断出图框了，这时候需要“帮助”，手动绘制一个特定层的封闭矩形来实现。

例如在这个例子里)，可以设置一个图框层，并设置为不打印。

然后，将层切换到图框层，将需要打印的5张图用矩形框起来。

接着，调出批量打印界面，将图框形式选择为图层，图层名选择为：图框层。

然后点击“选择批量打印图纸”，框选整个图纸，确定之后，自动弹出批量打印界面，显示如下信息：这表示，DWG文件中的5张图纸已被识别，此时点击确定，开始批量打印，软件会依次打印出符合之前设定要求的5张图纸。

设置完成后，选择“文件”—“发布”的功能，调出发布功能对话框。

由于只是在模型空间打印，所以只选择“模型选项卡”，发布到打印机即可。

最重要的是，将页面设置由默认修改为之前设置的名称“1、2、3、4、5”，然后点击“发布”，软件就可以将所有的图纸一次性打印出来了，在一定程度上也节省了的精力和时间，显的非常方便和快捷。
