沪粤版九年级物理上册同步测试：第14章 探究欧姆定律 “动态电路”常见题型例析

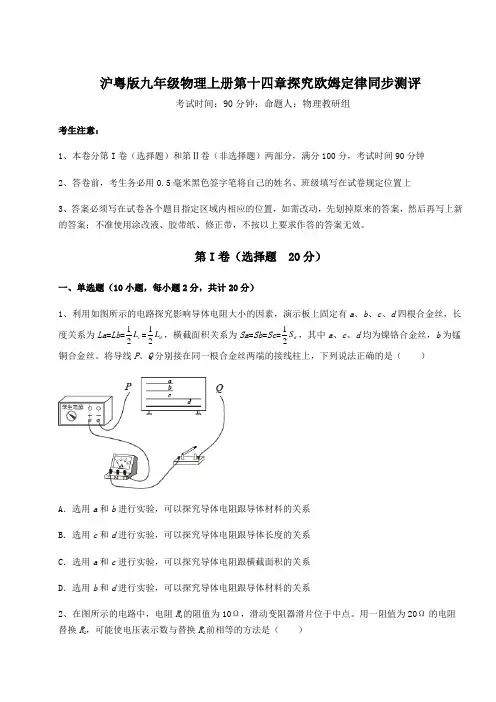

沪粤版九年级物理上册第十四章探究欧姆定律同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系2、在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。

用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P3、如图所示的电路中，M N为粗细均匀的电阻丝，电阻丝的阻值与其长度成正比。

将电压表的左端连接在M处，电压表的右端可以自由滑动，电压表的右端到M处的距离为x。

闭合开关，将电压表的右端从M处向N处滑动的过程中，电压表示数U与电流表示数I随x变化的图像正确的（）A．B．C．D．4、如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A．B．C．D．5、如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快6、某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（）A．B．C．D．7、下列关于电流、电压、电阻的叙述正确的是（）A．电压是电路中形成电流的原因B．电路中只要有电压就一定有电流C．电路中电流小是因为电阻大D．某导体电阻随通过电流的增大而减小8、某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。

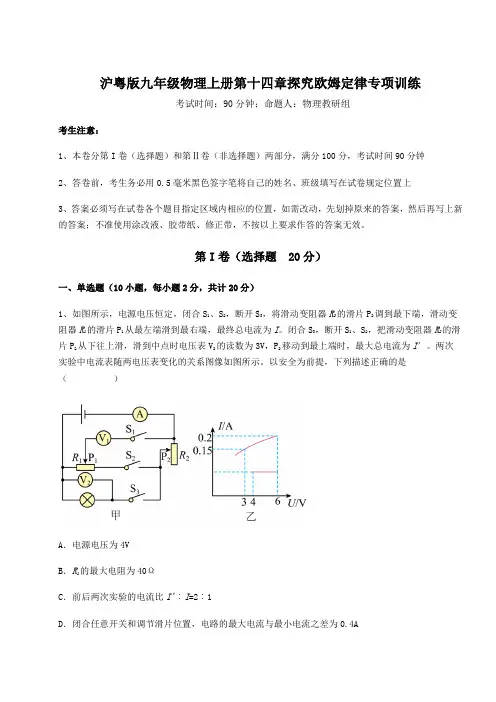

沪粤版九年级物理上册第十四章探究欧姆定律专项训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，电源电压恒定，闭合S1、S2，断开S3，将滑动变阻器R2的滑片P2调到最下端，滑动变阻器R1的滑片P1从最左端滑到最右端，最终总电流为I。

闭合S3，断开S1、S2，把滑动变阻器R2的滑片P2从下往上滑，滑到中点时电压表V2的读数为3V，P2移动到最上端时，最大总电流为I′。

两次实验中电流表随两电压表变化的关系图像如图所示。

以安全为前提，下列描述正确的是（）A．电源电压为4VB．R1的最大电阻为40ΩC．前后两次实验的电流比I'︰I=2︰1D．闭合任意开关和调节滑片位置，电路的最大电流与最小电流之差为0.4A2、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（）A．当R1与R2两端的电压为0时，它们的电阻也为0B．用不同的电阻研究电流与电压的关系得出的结论不一样C．在电阻一定时，导体两端的电压与通过导体的电流成正比D．R1与R2的阻值之比为1:23、如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A．B．C．D．4、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，电流表A1示数变大B．电压表示数不变，电流表A2示数变大C．电流表A2示数与电流表A1示数之差不变D．电压表与两电流表示数之差的比值变大5、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

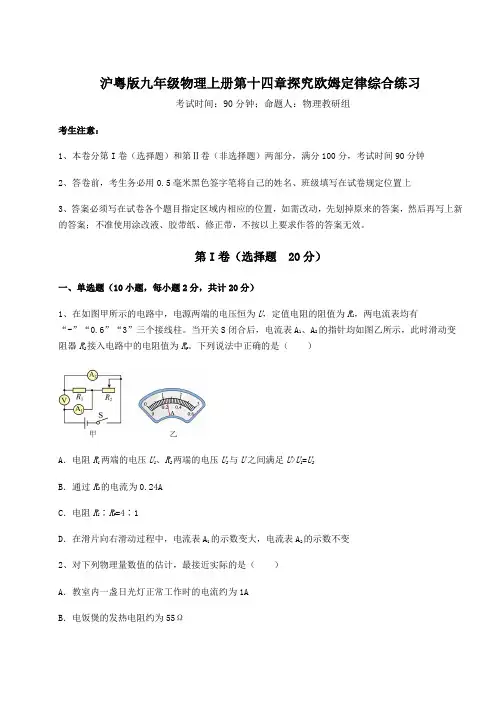

沪粤版九年级物理上册第十四章探究欧姆定律综合练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在如图甲所示的电路中，电源两端的电压恒为U，定值电阻的阻值为R1，两电流表均有“-”“0.6”“3”三个接线柱。

当开关S闭合后，电流表A1、A2的指针均如图乙所示，此时滑动变阻器R2接入电路中的电阻值为R P。

下列说法中正确的是（）A．电阻R1两端的电压U1、R2两端的电压U2与U之间满足U>U1=U2B．通过R2的电流为0.24AC．电阻R1∶R P=4∶1D．在滑片向右滑动过程中，电流表A1的示数变大，电流表A2的示数不变2、对下列物理量数值的估计，最接近实际的是（）A．教室内一盏日光灯正常工作时的电流约为1AB．电饭煲的发热电阻约为55ΩC．电视机工作一小时消耗的电能约为1kW·hD．对人体的安全电压为36V3、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大D．电压表示数不变，电流表示数变小4、如图所示为某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（）A．电压表V1的示数变大B．电压表V2的示数变小C．电压表V2的示数与电流表A的示数比值变大D．电压表V1的示数与电流表A的示数比值变小5、如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（）A．灯泡L变亮B．电压表示数变小C．电路的总电阻变小D．电压表示数与电流表示数的比值变大6、在如图所示的电路中、电源电压不变。

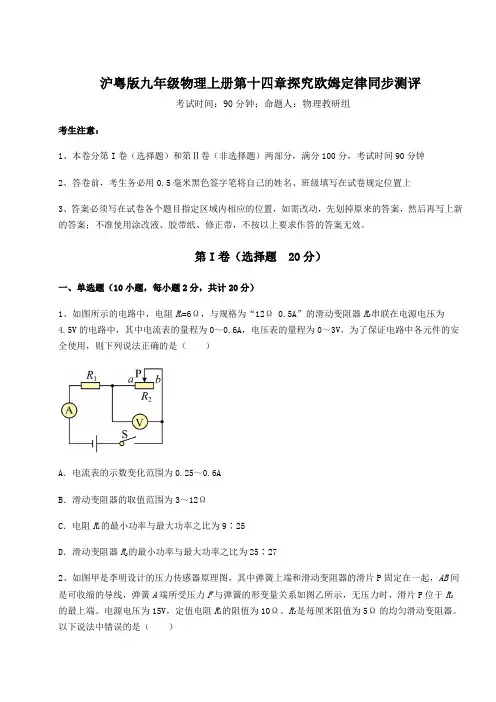

沪粤版九年级物理上册第十四章探究欧姆定律同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（）A．电流表的示数变化范围为0.25～0.6AB．滑动变阻器的取值范围为3～12ΩC．电阻R1的最小功率与最大功率之比为9∶25D．滑动变阻器R2的最小功率与最大功率之比为25∶272、如图甲是李明设计的压力传感器原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间是可收缩的导线，弹簧A端所受压力F与弹簧的形变量关系如图乙所示，无压力时，滑片P位于R2的最上端。

电源电压为15V，定值电阻R1的阻值为10Ω。

R2是每厘米阻值为5Ω的均匀滑动变阻器。

以下说法中错误的是（）A ．无压力时，电压表的示数为零B ．电阻R 1在电路中还起到了保护电路的作用C ．当压力为40N 时，电压表的示数是6VD ．压力增大时，电压表与电流表的比值变大3、小慧为了测量未知电阻R X ，利用学生电源（两端电压不变且未知）、已调零的电流表、阻值已知的定值电阻R 0、开关、导线等实验器材，连接了如图所示实验电路。

当开关S 1、S 2都闭合时，电流表的示数为I 1；当只闭合开关S 2时，电流表的示数为I 2。

则下列四个选项中，R X 的表达式正确的是（ ）A ．21X 02I I R R I -= B ．12X 01I I R R I -= C ．20X 12I R R I I =- D ．10X 21I R R I I =- 4、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

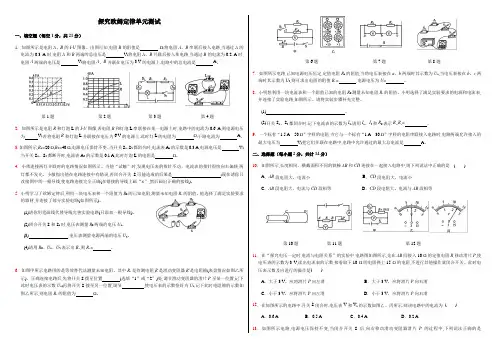

探究欧姆定律单元测试一、填空题（每空1分，共21分）1．如图所示是电阻A、B的I-U图像。

由图可知,电阻B 的阻值是Ω;将电阻A、B串联后接入电路,当通过A的电流为0.3A时,电阻A和B两端的总电压是V;将电阻A、B并联后接入某电路,当通过B的电流为0.2 A时,电阻A两端的电压是V;将电阻A、B并联在电压为3 V的电源上,电路中的总电流是A。

第1题第2题第3题第4题2．如图所示是电阻R和灯泡L的I-U图像,若电阻R和灯泡L串联接在某一电源上时,电路中的电流为0.6 A,则电源电压为V;若将电阻R和灯泡L并联接在电压为6 V的电源上,此时灯L的电阻为Ω,干路电流为A。

3．如图所示,R1=20 Ω,R2=40 Ω,电源电压保持不变。

当开关S1、S2都闭合时,电流表A1的示数是0.3 A,电源电压是V;当开关S1、S2都断开时,电流表A2的示数是0.1 A,此时灯泡L的电阻是Ω。

4．小伟连接两灯并联时的电路情况如图所示。

当他“试触”时,发现电压表的指针不动、电流表的指针很快向右偏转,两灯都不发光。

小敏指出他在电路连接中有错误,若闭合开关S,可能造成的后果是;现在请你只改接图中的一根导线,使电路连接完全正确(在错接的导线上画“×”,然后画出正确的接线)。

5．小明学习了欧姆定律后,利用一块电压表和一个阻值为R0的已知电阻,测量未知电阻R x的阻值。

他选择了满足实验要求的器材,并连接了部分实验电路(如图所示)。

(1)请你用笔画线代替导线完善实验电路(只添加一根导线)。

(2)闭合开关S和S1时,电压表测量R0两端的电压U1。

(3),电压表测量电源两端的电压U2。

(4)请用R0、U1、U2表示出R x,则R x=。

6．如图甲所示电路用的是等效替代法测量未知电阻。

其中R x是待测电阻,R是滑动变阻器,R'是电阻箱(表盘情况如图乙所示)。

正确连接电路后,先将开关S拨至位置(选填“1”或“2”)处,调节滑动变阻器的滑片P至某一位置,记下此时电压表的示数U1;再将开关S拨至另一位置,调节,使电压表的示数恰好为U1,记下此时电阻箱的示数如图乙所示,则电阻R x的阻值为Ω。

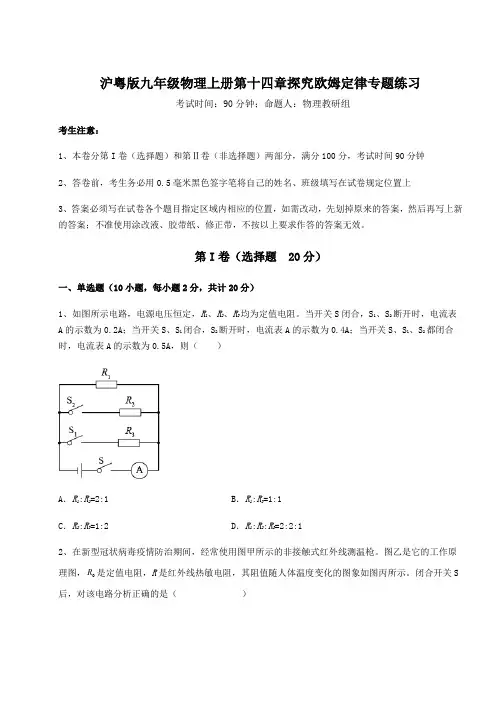

沪粤版九年级物理上册第十四章探究欧姆定律专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。

当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（）A．R1:R2=2:1 B．R1:R3=1:1C．R2:R3=1:2 D．R1:R2:R3=2:2:12、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，0R是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S 后，对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小D．体温越低，通过0R的电流越大3、如图所示电路中，电阻R1＝12Ω，R2＝6Ω。

当单刀双掷开关S置于位置1时，电压表读数为3V。

则当S置于位置2时，电压表读数的可能值为（）A．1V B．2V C．3V D．4V4、如图所示为某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（）A ．电压表V 1的示数变大B ．电压表V 2的示数变小C ．电压表V 2的示数与电流表A 的示数比值变大D ．电压表V 1的示数与电流表A 的示数比值变小5、小兰利用如图甲所示电路，测量标有“2.5V”字样的灯泡L 的电功率，电源电压为5V 。

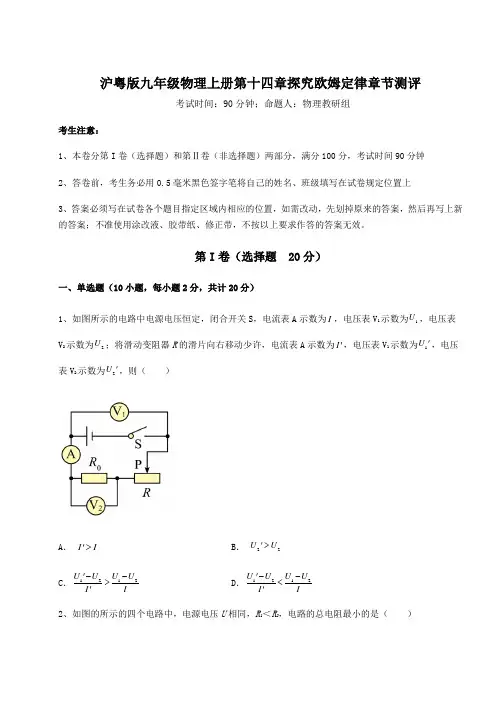

沪粤版九年级物理上册第十四章探究欧姆定律章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I 卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I 卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路中电源电压恒定，闭合开关S ，电流表A 示数为I ，电压表V 1示数为1U ，电压表V 2示数为2U ；将滑动变阻器R 的滑片向右移动少许，电流表A 示数为I '，电压表V 1示数为1U '，电压表V 2示数为2U '，则（ ）A ． I I '>B ． 22U U '>C ．1212U U U U I I '-->'D ．1212U U U U I I '--<' 2、如图的所示的四个电路中，电源电压U 相同，R 1＜R 2，电路的总电阻最小的是（ ）A．B．C．D．3、图乙是图甲所示电子秤的工作原理图。

电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时，电流表示数为0.15安；在b端时，电流表示数为0.6安，弹簧c受到压力F与压缩量ΔL的关系如图丙。

挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变。

下列判断正确的是（）A．R2阻值为6欧B．电源电压为6伏C．当电子秤示数为2千克时，电路中的电流为0.2安D．当电子秤示数为4千克时，电路中的电流为0.2安4、如图甲所示，电源电压保持不变，滑动变阻器R标有“20Ω1A”，电流表的量程为0~0.6A，电压表的量程0~15V，丁丁进行了下面操作：先闭合开关S和S1，断开开关S2，在保障电路元件安全的情况下，将滑动变阻器的滑片从最右端滑动到a点，灯泡L恰好正常发光，再断开开关S1闭合开关S2，将滑动变阻器的滑片从a点向某一方向移动，直到电压表示数与灯泡L的额定电压相同，图乙是两次调节过程中电流表与电压表示数变化关系图像，则下列说法正确的是（）①电源电压为6V②灯泡L的额定功率为1.5W③再断开开关S1闭合开关S2时，滑片是从a点向左移动的④若丁丁重新调节开关和滑片，该电路的最小功率为1.2WA．①②③B．①②④C．②③④D．①③④5、如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（）A．AB段电阻大，电流小B．BC段电阻小，电流小C．AB段电阻一定大，电流与BC段相等D．BC段电阻可能大，电流与AB段相等6、在国际单位制中，功率的单位是（）A．欧姆（Ω）B．牛顿（N）C．焦耳（J）D．瓦特（W）7、在图的电路中。

善“变”的变阻器一、 电阻箱例1 图1所示的旋盘式变阻箱,显示的阻值为 Ω,该电阻箱的电阻变化范围是 Ω。

解析 滑动变阻器能够连续改变连入电路的电阻大小,但不能准确知道连入电路的电阻值。

如需知道连入电路的电阻值,就要用电阻箱。

电阻箱是一种可以调节连入电路的电阻并且能够显示出阻值大小的变阻器。

各旋盘对应指示点的示数乘以面板上标记的倍数,然后加在一起,就是电阻箱接入电路的阻值。

答案 2014 0～9999二、电位器例2 小瑞家音箱的音量旋钮无法调节音量了,爱动手的他检查电路后发现是音量电位器坏了,于是他从电子市场上买来了一个同样型号的电位器（如图2所示）,这种电位器是通过改变接入电路中电阻体的 来改变电路中的电阻的；小瑞同学焊接时,将A 、B 两接线柱接入电路中,则当顺时针旋转音量旋钮时,音箱发出声音的音量将 （选填“变大”、“变小”或“不变”）。

解析 电位器相当于一个滑动变阻器,它们都是通过改变连入电路中的电阻线长度来改变电阻,从而改变电路中的电流的。

将A 、B 接入电路,就是将滑动片的左半部分连入了电路,当顺时针旋转音量旋钮时,电阻体连入电路部分的电阻增大,电路中的电流减小,音箱的音量变小。

答案 长度 变小三、风力测定仪例3 如图3所示,是一位同学设计的风力测定仪,O 是转动轴,OC 是金属杆,下面连着一块受风板,无风时,OC 是竖直的,风越大,OC 杆偏转角度越大,AB 是一段弧形电阻,P 点是金属杆与弧形电阻相接触的点。

（1）金属杆OC 与弧形电阻组合相当于一个 ；（2）测风力时,是通过观察 来知道风力的大小；（3）如果风力变化不大,现象不明显,你想采取 措施使现象更明显。

解析 风力测定仪中金属杆OC 与弧形电阻的组合相当于一个滑动变阻器,风力越大,OC 杆的偏转角度就越大,“变阻器”连入电路的电阻就越小,电路中的电流就越大,灯泡就越亮,如果风力不大,灯泡亮度变化就不明显,可在图示电路中再串联一个电流表。

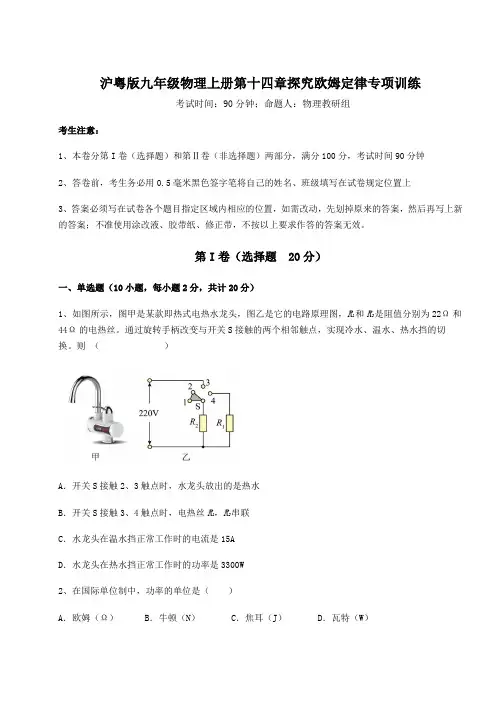

沪粤版九年级物理上册第十四章探究欧姆定律专项训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。

通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。

则（）A．开关S接触2、3触点时，水龙头放出的是热水B．开关S接触3、4触点时，电热丝R1，R2串联C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W2、在国际单位制中，功率的单位是（）A．欧姆（Ω）B．牛顿（N）C．焦耳（J）D．瓦特（W）3、如图所示电路中，电阻R1＝12Ω，R2＝6Ω。

当单刀双掷开关S置于位置1时，电压表读数为3V。

则当S置于位置2时，电压表读数的可能值为（）A．1V B．2V C．3V D．4V4、课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N 型气敏元件阻值随气体浓度的增大而减小。

如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻。

闭合开关S，当气体浓度越高时，会出现（）A．电流表示数增大，电压表示数增大B．电流表示数增大，电压表示数变小C．电流表示数变小，电压表示数增大D．电流表、电压表示数均不变5、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）。

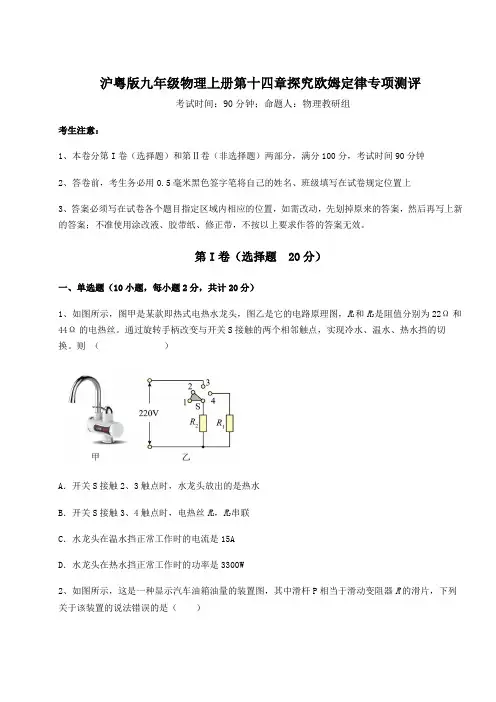

沪粤版九年级物理上册第十四章探究欧姆定律专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。

通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。

则（）A．开关S接触2、3触点时，水龙头放出的是热水B．开关S接触3、4触点时，电热丝R1，R2串联C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W2、如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小3、如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（）A．电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变B．电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小C．电流表A的示数、电流表A1的示数、电压表V的示数均不变D．电流表A的示数、电流表A1的示数、电压表V的示数均增大4、将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-I图象，结合图中信息可知（）A．灯泡L的电阻随着电流的增大而减小B．灯泡L的实际阻值为10ΩC．灯泡L的实际功率为0.8WD．定值电阻R实际功率为6.4W5、在图所示的电路中，电源电压保持不变。

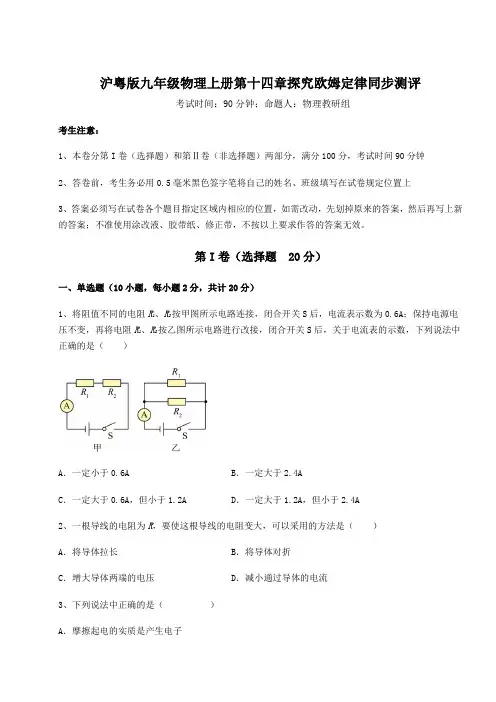

沪粤版九年级物理上册第十四章探究欧姆定律同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定小于0.6A B．一定大于2.4AC．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A2、一根导线的电阻为R，要使这根导线的电阻变大，可以采用的方法是（）A．将导体拉长B．将导体对折C．增大导体两端的电压D．减小通过导体的电流3、下列说法中正确的是（）A．摩擦起电的实质是产生电子B ．电压表不能直接测量电源两端的电压C ．通常情况下，即使通过导体的电流为零，导体的电阻一般也不为零D ．导线越长，其电阻一定也越大4、图所示的电路中，白炽灯L 1的电阻比白炽灯L 2的电阻小，将开关S 闭合，下列说法正确的是（ ）A ．电路中AB 两点间的电压等于BC 两点间的电压B ．通过A 点的电流大于通过B 点的电流C ．通过A 点的电流等于通过B 点的电流D ．电路中AB 两点间的电压大于BC 两点间的电压5、如图所示的电路中，灯泡1L 和2L 的电阻分别是1R 和2R ，已知12R R >。

闭合开关S 后，灯泡1L 、2L 两端的电压分别为1U 、2U ，通过两个电阻的电流分别为1I 、2I 。

下列判断中正确的是（ ）A ．12I I =B ．12I I >C ．12U U =D ．12U U >6、如图甲所示，电源电压保持不变，滑动变阻器R 标有“20Ω1A”，电流表的量程为0~0.6A ，电压表的量程0~15V ，丁丁进行了下面操作：先闭合开关S 和S 1，断开开关S 2，在保障电路元件安全的情况下，将滑动变阻器的滑片从最右端滑动到a点，灯泡L恰好正常发光，再断开开关S1闭合开关S2，将滑动变阻器的滑片从a点向某一方向移动，直到电压表示数与灯泡L的额定电压相同，图乙是两次调节过程中电流表与电压表示数变化关系图像，则下列说法正确的是（）①电源电压为6V②灯泡L的额定功率为1.5W③再断开开关S1闭合开关S2时，滑片是从a点向左移动的④若丁丁重新调节开关和滑片，该电路的最小功率为1.2WA．①②③B．①②④C．②③④D．①③④7、如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。
