第六章承插型盘扣式钢管脚手架

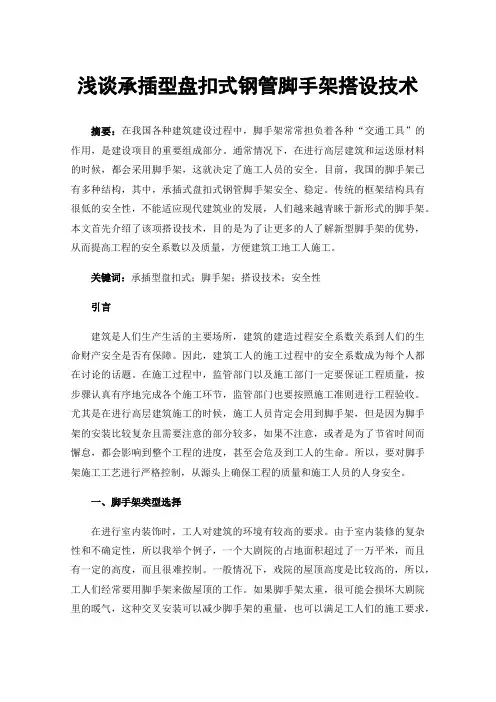

浅谈承插型盘扣式钢管脚手架搭设技术摘要：在我国各种建筑建设过程中，脚手架常常担负着各种“交通工具”的作用，是建设项目的重要组成部分。

通常情况下，在进行高层建筑和运送原材料的时候，都会采用脚手架，这就决定了施工人员的安全。

目前，我国的脚手架已有多种结构，其中，承插式盘扣式钢管脚手架安全、稳定。

传统的框架结构具有很低的安全性，不能适应现代建筑业的发展，人们越来越青睐于新形式的脚手架。

本文首先介绍了该项搭设技术，目的是为了让更多的人了解新型脚手架的优势，从而提高工程的安全系数以及质量，方便建筑工地工人施工。

关键词：承插型盘扣式；脚手架；搭设技术；安全性引言建筑是人们生产生活的主要场所，建筑的建造过程安全系数关系到人们的生命财产安全是否有保障。

因此，建筑工人的施工过程中的安全系数成为每个人都在讨论的话题。

在施工过程中，监管部门以及施工部门一定要保证工程质量，按步骤认真有序地完成各个施工环节，监管部门也要按照施工准则进行工程验收。

尤其是在进行高层建筑施工的时候，施工人员肯定会用到脚手架，但是因为脚手架的安装比较复杂且需要注意的部分较多，如果不注意，或者是为了节省时间而懈怠，都会影响到整个工程的进度，甚至会危及到工人的生命。

所以，要对脚手架施工工艺进行严格控制，从源头上确保工程的质量和施工人员的人身安全。

一、脚手架类型选择在进行室内装饰时，工人对建筑的环境有较高的要求。

由于室内装修的复杂性和不确定性，所以我举个例子，一个大剧院的占地面积超过了一万平米，而且有一定的高度，而且很难控制。

一般情况下，戏院的屋顶高度是比较高的，所以，工人们经常要用脚手架来做屋顶的工作。

如果脚手架太重，很可能会损坏大剧院里的暖气，这种交叉安装可以减少脚手架的重量，也可以满足工人们的施工要求，总体来说，它更有优势。

因此，我们采取了支撑式脚手架的施工方法，一方面能及时拆卸；另一方面又能减轻脚手架重量[1]。

二、承插型盘扣式钢管脚手架搭设技术1.基本要求不同的脚手架有不同的型号，其采用的搭建材料也由不同材质构成，搭建方式也不同。

《建筑施工承插型盘扣式钢管脚手架安全技术标准》一、引言建筑施工中，脚手架作为一种重要的施工工具，在高空作业中起着重要的支撑和保护作用。

为了保证施工安全，制定《建筑施工承插型盘扣式钢管脚手架安全技术标准》具有重要意义。

二、定义承插型盘扣式钢管脚手架是指利用钢管和连接件组成的支撑结构，通过盘扣连接形成的脚手架。

三、主要内容1.设计要求（1）脚手架的结构和材料必须符合国家行业标准和规范要求。

（2）脚手架设计必须参照相关工程施工图纸，并由具有相应资质的专业设计机构负责。

（3）脚手架的安全荷载要求需符合建筑设计要求，并在实际施工中进行适当的调整。

（4）脚手架的主要节点必须采用可靠的构造连接，连接件材料应符合国家标准要求。

2.施工要求（1）脚手架施工前，必须进行施工方案编制和安全技术交底。

（2）施工过程中，脚手架的搭设、拆除和使用必须由专职人员操作，并按照设计图纸严格施工。

（3）脚手架的位置和尺寸必须满足设计要求，并要进行稳定性计算和验算。

（4）脚手架上必须设置足够数量的安全通道，方便工人上下作业和紧急疏散。

（5）脚手架搭设过程中，必须采用符合标准的连接件，连接件的承载能力不得低于设计要求。

（6）脚手架的立杆、横杆等必须严密接触地面，并采取稳固的支撑，以确保整个脚手架的稳定性。

（7）脚手架上必须设置安全防护措施，如安全网、防护栏杆等，以防止工人从高处坠落。

3.检测要求（1）脚手架在搭设前和施工过程中，必须进行必要的检测，确保各个节点和连接部位的安全性。

（2）对于特殊工程或复杂结构的脚手架，必须进行专业的检测和验收。

（3）脚手架的检测要求，必须符合相关法律法规和国家标准的要求，如材料的质量检测、连接件的可靠性检测等。

四、结论《建筑施工承插型盘扣式钢管脚手架安全技术标准》主要从设计要求、施工要求和检测要求三个方面对脚手架的安全进行规范。

通过严格遵守这些标准，可以有效提升脚手架的安全性，预防事故的发生，保障施工人员的人身安全和工程质量的保证。

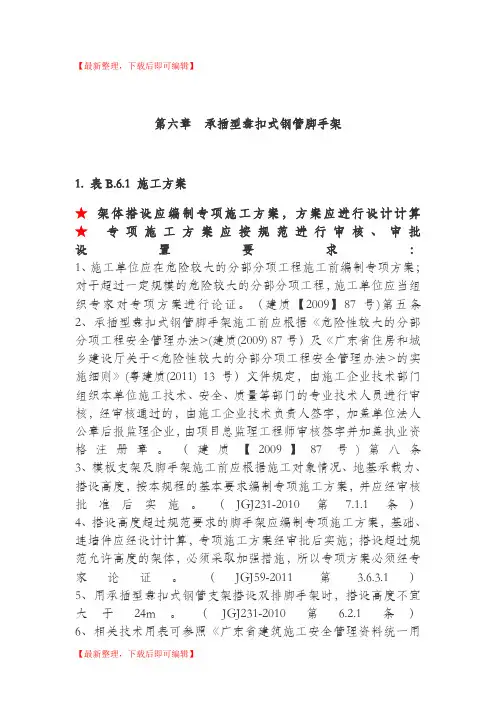

第六章承插型盘扣式钢管脚手架1. 表B.6.1 施工方案★架体搭设应编制专项施工方案，方案应进行设计计算★专项施工方案应按规范进行审核、审批设置要求：1、施工单位应在危险较大的分部分项工程施工前编制专项方案；对于超过一定规模的危险较大的分部分项工程，施工单位应当组织专家对专项方案进行论证。

（建质【2009】87号)第五条2、承插型盘扣式钢管脚手架施工前应根据《危险性较大的分部分项工程安全管理办法>(建质(2009) 87号）及《广东省住房和城乡建设厅关于<危险性较大的分部分项工程安全管理办法>的实施细则》(粤建质(2011) 13号）文件规定，由施工企业技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核，经审核通过的，由施工企业技术负责人签字，加盖单位法人公章后报监理企业，由项目总监理工程师审核签字并加盖执业资格注册章。

（建质【2009】87号)第八条3、模板支架及脚手架施工前应根据施工对象情况、地基承载力、搭设高度，按本规程的基本要求编制专项施工方案，并应经审核批准后实施。

（JGJ231-2010第7.1.1条）4、搭设高度超过规范要求的脚手架应编制专项施工方案，基础、连墙件应经设计计算，专项施工方案经审批后实施；搭设超过规范允许高度的架体，必须采取加强措施，所以专项方案必须经专家论证。

（JGJ59-2011第 3.6.3.1）5、用承插型盘扣式钢管支架搭设双排脚手架时，搭设高度不宜大于24m。

（JGJ231-2010第 6.2.1条）6、相关技术用表可参照《广东省建筑施工安全管理资料统一用表》（2011版）——GDAQ21101、GDAQ21102、GDAQ21103、GDAQ4314、GDAQ2314-1。

2. 表B.6.2 架体基础★架体基础应坚实、平整、排水措施得当★架体基础应设置排水措施设置要求：1、架体基础必须平整、夯实或者硬度化。

（GB50202—2002）2、立杆垫板或底座底面标高宜高于自然地坪50mm～100 mm。

第六章承插型盘扣式钢管脚手架1. 表B.6.1 施工方案★架体搭设应编制专项施工方案，方案应进行设计计算★专项施工方案应按规范进行审核、审批设置要求：1、施工单位应在危险较大的分部分项工程施工前编制专项方案；对于超过一定规模的危险较大的分部分项工程，施工单位应当组织专家对专项方案进行论证。

（建质【2009】87号)第五条2、承插型盘扣式钢管脚手架施工前应根据《危险性较大的分部分项工程安全管理办法>(建质(2009) 87号）及《广东省住房和城乡建设厅关于<危险性较大的分部分项工程安全管理办法>的实施细则》(粤建质(2011) 13号）文件规定，由施工企业技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核，经审核通过的，由施工企业技术负责人签字，加盖单位法人公章后报监理企业，由项目总监理工程师审核签字并加盖执业资格注册章。

（建质【2009】87号)第八条3、模板支架及脚手架施工前应根据施工对象情况、地基承载力、搭设高度，按本规程的基本要求编制专项施工方案，并应经审核批准后实施。

（JGJ231-2010第7.1.1条）4、搭设高度超过规范要求的脚手架应编制专项施工方案，基础、连墙件应经设计计算，专项施工方案经审批后实施；搭设超过规范允许高度的架体，必须采取加强措施，所以专项方案必须经专家论证。

（JGJ59-2011第 3.6.3.1）5、用承插型盘扣式钢管支架搭设双排脚手架时，搭设高度不宜大于24m。

（JGJ231-2010第 6.2.1条）6、相关技术用表可参照《广东省建筑施工安全管理资料统一用表》（2011版）——GDAQ21101、GDAQ21102、GDAQ21103、GDAQ4314、GDAQ2314-1。

2. 表B.6.2 架体基础★架体基础应坚实、平整、排水措施得当★架体基础应设置排水措施设置要求：1、架体基础必须平整、夯实或者硬度化。

（GB50202—2002）2、立杆垫板或底座底面标高宜高于自然地坪50mm～100 mm。

页眉内容
1、原理：立杆采用套管承插连接，水平杆和斜杆采用杆端和接头卡入连接盘，用楔形插销连接，形成结构几何不变体系的钢管支架。

承插型盘扣式钢管支架由立杆、水平杆、斜杆、可调底座及可调托座等构配件构成。

2、优点：
①.节点抗扭转能力强，强度、刚度、稳定性可靠，施工安全得到有效保障。

②.模块化、工具化作业，搭拆快捷，大幅提高施工效率。

③.节约用钢量，高承载力的盘扣架搭设密度远低于传统架，有效降低施工成本及各项配套费。

④.无零散配件，不易丢失，损耗极低，并方便运输及清点。

⑤.构件全部采用热镀锌防腐工艺，较传统脚手架提高10倍以上使用寿命，同时不会因锈蚀而降低承载力。

页脚内容1。

第六章–承插型盘扣式钢管脚手架钢管脚手架是建筑和工业领域工程施工的常见设备，它是由钢管和连接件组成的。

承插型盘扣式钢管脚手架作为当前比较流行的钢管脚手架之一，具有结构合理、使用方便优点，已广泛应用于建筑施工中。

一、承插型盘扣式钢管脚手架的概念承插型盘扣式钢管脚手架是由钢管、连接件、托梁、支撑和斜撑等部件组成的空间刚构系统。

其连接件采用扁平的盘扣式连接，利用钢管上端的插入口插入盘扣式连接件中的凸缘槽固定，形成承插式连接节。

承插式连接具有连接力传递强、承重能力高、结构稳定可靠等优点。

二、承插型盘扣式钢管脚手架的特点1.承重能力强：承插型盘扣式钢管脚手架采用钢管与盘扣式连接件结合构成，能够满足抵抗工程施工所带来的各种负载要求。

因为扁平型的盘扣形态，使得连接钢管在承受压力和剪力的同时，还能分担大量的弯矩作用。

2.结构稳定可靠：托架结构稳定可靠，安全系数高，能够保证工程施工中的安全性和稳定性，不易发生倾斜和震动。

3.作业平稳顺畅：托架搭配了钢板和自攀式架，整体结构更加牢固，工人在工作时，横向、纵向摇摆幅度很小，能够保证工人操作的平稳顺畅和工作效率。

4.拆卸方便：承插型盘扣式钢管脚手架的连接件采用扁平的盘扣式连接，拆卸方便快捷，构件之间无螺纹，无碰损、无渗漏的问题，安装过程简单，不用特殊的工具。

三、承插型盘扣式钢管脚手架应用场景承插型盘扣式钢管脚手架适用于各种建筑和化工企业，可用于高层建筑施工、大跨度桥梁、隧道、构筑物、烟囱等工程的搭设，广泛应用于建筑、市政建设、桥梁工程、石油化工等领域，是一款多功能、高效的施工设备。

四、承插型盘扣式钢管脚手架的搭建过程承插型盘扣式钢管脚手架的搭建过程相对简单，具体步骤如下：•将基础按图纸放样大小开挖，保证深度符合规范；•将底座、垫板、调整螺栓紧固，然后架设垂直立杆；•在垂直立杆上安装横杆和斜杆，处理好杆件间的连接关系；•搭设“三通封闭”子平台、依次补齐钢管间的楼板，并做好安全防护措施；•在子平台上搭设接地棚、依次补齐钢管间的楼板，并做好安全防护措施；•搭设整个建筑的工作平台，做好安全防护措施；•在工作平台上设置各种装置和摆设，固定连接紧固件。
