无粘结预应力钢绞线安装示意图

8 无粘结钢绞线体外预应力加固法（征求意见稿）8.1 设计规定8.1.1 本方法适用于对钢筋混凝土受弯、受拉和偏心受拉构件的加固，不适用于素混凝土构件的加固。

8.1.2 被加固的混凝土结构构件，其现场实测混凝土强度等级不得低于C10。

8.1.3 采用本方法加固的混凝土结构，其长期使用的环境温度不应高于60℃。

8.1.4 当被加固构件的表面有防火要求时，应按现行国家标准《建筑防火设计规范》GBJ 16规定的耐火等级及耐火极限要求，对加固材料进行防护。

8.1.5 在预应力钢绞线端部锚具的支承垫板不小于100×100mm的情况下，当端部锚固区的砼强度不低于C15时，端部锚固区混凝土的局部承压强度可不作验算。

8.2 无粘结钢绞线体外预应力加固钢筋混凝土梁8.2.1 当采用无粘结钢绞线体外预应力对梁进行加固时，应按下列规定计算：1 梁的正截面强度按偏心受压构件进行计算；2 在作构件强度计算时，应先确定构件达到极限状态时钢绞线的应力值；该应力值等于钢绞线的有效预应力值加钢绞线在构件达到极限状态时的应力增量值。

计算中，可假定达到极限状态时钢绞线的应力即为施加预应力时的张拉控制应力，即假定钢绞线的应力增量值与预应力损失值相等。

当采用一端张拉，而连续跨的跨数超过二跨；或当采用两端张拉，而连续跨的跨数超过四跨时，距张拉端二跨以上的梁，其由摩擦力引起的预应力损失有可能大于钢绞线的应力增量。

此时可采用以下二种方法加以弥补：方法一：在跨中设置拉紧螺栓，采用手工横向张拉的方法补足预应力损失值；方法二：将钢绞线的张拉预应力提高至0.75fptk，计算时仍按0.70fptk取值。

3 跨中截面计算时轴向压力N 近似取钢绞线的预应力张拉值T p ，跨中截面弯矩M 近似取等于外荷载产生的弯矩减去钢绞线张拉力T p 乘以跨中钢绞线至大梁截面形心的距离。

计算偏心距时应计入轴向力在偏心方向存在的20mm 的附加偏心距，并考虑二阶弯矩影响的轴向压力偏心距增大系数η。

40米T梁预应力张拉全过程图图1：在波纹管中穿好钢绞线
图2：安装工作锚杯，再装工作夹片
图3：用钢管将工作夹片捣紧
图4：装夹片限位板
图5：安装好后的限位板（限位板靠夹片面为凹面，张拉中限制夹片被钢绞线带出，只允许被带出几毫米）
图6：准备安装穿心式千斤顶
图7：安装穿心式千斤顶图8：安装工具锚杯
图9：工具锚杯已安装好图10：安装工具夹片
图11：用钢管将工具夹片捣紧
图12：工具夹片装好后T梁两端同时开动油泵，千斤顶往外伸进
行钢绞线张拉
图13：按10%、20%、（50%）的张拉控制力分级张拉，并分别量出油缸伸出值
图14：张拉到100%后停止进油，持荷5分钟
图15：量出张拉到100%张拉控制力时油缸的伸出值
图16：油缸卸力，工作夹片回缩，钢绞线自动锚固，再量出千斤顶油缸回缩值
图17：油缸继续回油，退出工具夹片图18：卸下工具锚杯，再卸下千斤顶
图19：张拉完毕。

无粘结钢绞线体外预应力加固法的几种工程应用随着现代建筑技术的不断发展，预应力技术作为一种重要的建筑加固技术，被广泛应用于桥梁、隧道、地铁和高层建筑等工程中。

其中，无粘结钢绞线体外预应力加固法是一种高效、经济、可靠的加固技术，被越来越多的工程师和建筑师所关注和使用。

本文将从几个方面探讨无粘结钢绞线体外预应力加固法的工程应用。

一、无粘结钢绞线体外预应力加固法的基本原理无粘结钢绞线体外预应力加固法是一种通过在已有结构体外加固预应力钢绞线，改变结构受力状态，提高结构承载能力的加固方法。

其基本原理是利用预应力钢绞线的张力，使得被加固结构的受力状态发生变化，达到加固的目的。

在实际应用中，无粘结钢绞线体外预应力加固法通常采用锚具、张拉器、压板等设备进行施工，具有施工周期短、加固效果好、成本低等优点。

二、桥梁工程中的应用桥梁工程是无粘结钢绞线体外预应力加固法的主要应用领域之一。

在桥梁工程中，无粘结钢绞线体外预应力加固法可以有效地提高桥梁的承载能力，延长桥梁的使用寿命。

例如，南京长江大桥在经过多年的使用后，由于受到了自然环境和车辆荷载的影响，桥梁结构出现了一定的损伤和变形。

为了加固桥梁结构，采用了无粘结钢绞线体外预应力加固法，通过对桥梁进行加固，使得桥梁的承载能力得到了明显提高，同时也延长了桥梁的使用寿命。

三、隧道工程中的应用隧道工程是无粘结钢绞线体外预应力加固法的另一个应用领域。

在隧道工程中，无粘结钢绞线体外预应力加固法可以有效地改善隧道结构的受力状态，提高隧道的承载能力。

例如，上海地铁2号线在施工过程中，发现了隧道结构出现了一定的变形和损伤，为了加固隧道结构，采用了无粘结钢绞线体外预应力加固法，通过对隧道进行加固，使得隧道的承载能力得到了明显提高，同时也保障了地铁的安全运营。

四、高层建筑工程中的应用高层建筑工程也是无粘结钢绞线体外预应力加固法的应用领域之一。

在高层建筑工程中，无粘结钢绞线体外预应力加固法可以有效地提高建筑的整体稳定性和承载能力。

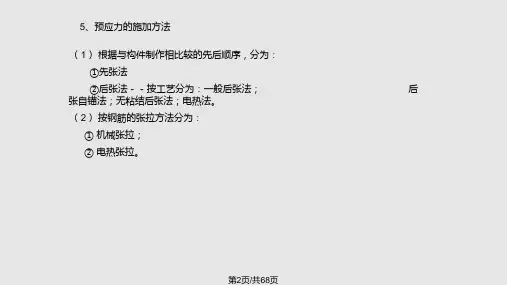

后张法无粘结钢绞线预应力混凝土梁施工工法1. 前言1995年我集团公司在省内首次引入“无粘结钢绞线预应力混凝土施工工艺”，1996年“无粘结钢绞线预应力施工工艺的应用与开发”通过鉴定，并获贵州省科技进步三等奖。

我集团总公司根据建设部“无粘结预应力砼结构技术规程”及本公司装备条件，通过工程实践，总结制定了本企业的专业施工工法“后张法无粘结钢绞线预应力混凝土梁施工工法”。

2. 工法特点2.1 提供了使用灵活的空间，为发展大跨度、大柱网、大开间楼盖体系创造了条件。

2.2 降低楼层高度，与同类建筑工程的梁结构相比，每层至少可节约层高30㎝，在保持相同的建筑高度下，可较多地增加建筑面积，并可节约能源消耗及经常性的管理费用。

2.3 提高了结构整体性能和刚度。

2.4 无粘结钢绞线可曲线配置，其形状与外荷弯矩图形相适应，可充分发挥预应力筋的强度。

2.5 我国现在生产的高强度低松驰无粘结钢绞线已实行了工厂化生产，产品质量稳定。

2.6 采用电子秤测力，提高测力精度，并以电子秤测力为主与油表复核为辅，实行测力双控，经十多个工程实践证明，测力性能可靠，使用方便。

2.7 深度尺测量矢高，方便了矢高检测。

2.8 施工方便，工期短。

3. 适用范围3.1 大跨度现浇和预制梁式结构，在我省现浇梁已达跨度为32m。

3.2 桥梁、飞机跑道、大型基础、筒壁结构、挡土墙的加固等。

4. 工艺原理“后张法无粘结钢绞线预应力混凝土梁施工工艺”采用外包聚乙烯护套的高强钢绞线作预应力筋，在绑扎非预应力筋的同时严格按设计要求将无粘结钢绞线铺穿、固定在钢筋骨架内，并按规范要求安装锚垫板，检查无误后浇筑混凝土。

待混凝土达到设计强度后，利用无粘结钢绞线在结构内可作纵向滑动的特征，用专用千斤顶进行张拉锚固，借助两端锚具，达到对结构产生预应力的效果。

利用无粘结钢绞线与周围混凝土不粘结的特性，施工时，不需进行预留孔洞、灌浆等繁杂费力的工序。

5. 施工工艺流程及操作要点5.1工艺流程后张法无粘结钢绞线预应力砼框架梁施工工艺流程图--1--5.2 操作要点施工前施工人员必须熟悉图纸要求，严格遵守GB 50204--2002“混凝土结构工程施工质量验收规范”，结合施工实际情况与设计方、非预应力筋施工方，以无粘结钢绞线布置优先的原则，作出无粘结钢绞线的布筋方案，做好协调工作，精确计算构件中所配钢绞线的实长，认真统计各种锚夹具、螺旋筋数量，购置或自行设计绘制承压板加工图，编制专项“预应力施工组织设计”及预应力工程量汇总表。

无粘结预应力钢绞线规格及参数
无粘结预应力钢绞线的规格和参数可以根据国家标准或行业标准进行确定。

以下是一些常见的无粘结预应力钢绞线规格和参数：
1. 钢绞线直径：常见的钢绞线直径为7mm、9.3mm、1
2.5mm、15.2mm等，具体规格根据使用要求和设计需要确定。

2. 钢绞线张力：无粘结预应力钢绞线的张力通常根据设计要求和施工条件进行确定。

在施工中，钢绞线通常要经过预应力张拉，根据工程要求对钢绞线进行张力控制。

3. 钢绞线抗拉强度：无粘结预应力钢绞线的抗拉强度通常为1860MPa，这是一种常见的强度等级。

4. 钢绞线标志：根据标准要求，在钢绞线上应进行标志，标志内容通常包括钢绞线厂商、规格及强度等级等信息。

请注意，具体的无粘结预应力钢绞线规格和参数还需要根据具体的工程需求和设计要求进行确定，建议在选用钢绞线时参考相关标准和技术文件，或咨询专业的工程师或供应商。
