高层建筑的火灾自动报警与消防控制系统设计(doc 6页)

目录1 引言 ...................................................................................................... - 1 -1.1建筑情况 ........................................................................................ - 1 -1.2火灾自动报警系统的作用 ............................................................ - 1 -2 火灾自动报警系统简介.................................................................. - 2 -2.1 火灾自动报警系统概述........................................................ - 2 -2.2 火灾自动报警系统的组成 ................................................... - 3 -3. 系统的设置 ....................................................................................... - 9 -3.1区域报警控制系统................................................................... - 9 -3.2集中报警控制系统................................................................... - 9 -3.3控制中心报警系统 ...................................................................... - 10 -4 火灾自动报警系统设计.................................................................- 11 -4.1系统选型....................................................................................- 11 -4.2 防火区域和报警区域的划分..............................................- 11 -4.3 火灾探测器的选择 ............................................................... - 13 -4.4 手动报警按钮的设置........................................................... - 20 -4.5消防联动的设计 ..................................................................... - 21 -5 经济预算 .............................................................................................. - 24 -致谢 ......................................................................................................... - 25 -参考文献 ................................................................................................ - 26 -1 引言1.1建筑情况***行政楼是学院各党政部门集中办公的场所，办公楼内来往人员较多，在其内部还有各种贵重设备、资料、文献等，所以一定要做好防火等工作。

目录1 引言12 工程概况23火灾自动报警系统设计23.1火灾自动报警系统保护对象分级23.2火灾自动报警系统形式确实定23.3探测区域和报警区域划分33.4确定火灾探测器的种类、设置部位和数量4火灾探测器种类的选择4火灾探测器的设置43.5手动火灾报警按钮的设置63.6火灾报警控制器和监控系统的选择和系统布线以及工程应用73.7消防联动控制设计73.8火灾应急播送或火灾警报装置设置84设计体会9参考资料9火灾自动报警系统设计说明书1 引言火灾自动报警系统对于任何一个人口密集的建筑来说都是极其重要的，火灾自动报警系统,作为火灾的先期预报、保障人身和财产平安,起到了不可替代的作用。

火灾自动报警系统是人们为了早期发现火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其他场所的一种自动消防设施，火灾自动报警能够在建筑物发生火灾的情况下帮助相关人员尽快实施灭火行动，同时也有利于人民逃生，是人类同火灾作斗争的有力工具。

2 工程概况*综合大楼共31层，建筑物总建筑面积 F=51941m2;地上31层，地下1层。

建筑高度为99.40m，地下一层分两局部，其中一局部为人防工程。

建筑功能如下：地下一层平时使用局部：配电间，生活及消防水池泵房和通风机房。

地下一层人防工程局部：游泳池，健身房，餐厅，伙房和通风机房。

地上1~31层：办公，会议室及活动室等。

建筑层高如下：地下一层：6.00m 地上一层：4.50m 地上二层：4.00m 地上3~5层：3.6m 地上6，13，31层：3.4m 地上7~12层：3.15m 地上14~30层：3.00m3火灾自动报警系统设计3.1火灾自动报警系统保护对象分级该综合楼为高度99.40m的高层民用建筑，依据"高层民用建筑设计防火规GB 50045"和"火灾自动报警系统设计规GB 50116-2013"规定，该建筑为一类高层建筑，保护等级为一级。

关于高层建筑的火灾自动报警与消防控制系统设计高层建筑的消防控制系统设计是非常重要的，它可以及时检测火灾并发出报警信号，保护人员的生命安全和减少财产损失。

本文将详细介绍高层建筑的火灾自动报警与消防控制系统的设计。

高层建筑火灾自动报警系统应包括火灾探测器、报警控制器、报警信号传输设备和应急电源等主要组成部分。

在设计时，需要根据建筑的结构和用途选择合适的探测器和报警设备。

针对高层建筑，应选用可靠性高、误报率低的火灾探测器。

常用的火灾探测器有光电感烟火灾探测器、热电偶火灾探测器和火焰探测器等。

这些探测器可以监测空气中的烟雾、温度和火焰等指标，一旦监测到异常情况就会发出报警信号。

报警控制器是火灾自动报警系统的核心设备，它能对接收到的报警信号进行处理和判断，并控制报警信号的传输和应急设备的启动。

报警控制器应该具备可靠工作、防误报、自动消音、自动复位等功能。

同时，它还应与消防控制中心和应急疏散系统相连，以便通过中心控制和指挥火灾应对工作。

报警信号传输设备是将报警信号传输给消防控制中心和其他相关人员的设备。

常用的传输方式有有线传输、无线传输和网络传输等。

传输设备应具备稳定可靠、高速传输的特点，以确保报警信息及时到达。

应急电源是为了保证火灾自动报警与消防控制系统在停电时仍能正常工作而设计的。

应急电源可以是电池、柴油发电机或太阳能电池等，应能保证火灾自动报警系统的运行时间，以便及时发出报警信号和控制火灾。

除了火灾自动报警系统，高层建筑还需要配备灭火设备、疏散通道和自动喷水系统等消防控制设施。

这些设施可以与火灾自动报警系统配合使用，提高火灾应对的效果。

在设计火灾自动报警与消防控制系统时，需要根据高层建筑的具体情况和需求进行选择和布置。

在系统运行中，还需要定期检查和维护，以确保设备的正常运行和报警功能的可靠性。

总之，高层建筑的火灾自动报警与消防控制系统是保障人员生命安全和减少财产损失的关键设备。

通过合理的设计和配置，可以及时发现火灾并采取措施，有效地控制火灾的蔓延和扩散。

火灾自动报警及消防联动控制系统设计摘要：近年来，随着我国消防事业蓬勃发展及计算机、现代通讯技术的快速发展，使消防设施的自动化、智能化水平不断提高，消防技术实现了火灾自动监测、自动报警过程、消防设备联动控制等。

文章结合工程实例探讨了火灾自动报警及消防联动控制系统的设计。

关键词：火灾自动报警；消防联动控制系统设计；应急照明控制1 概述随着高层、超高层建筑的大量涌现，社会逐步进八信息化(m的时代，人们对建筑智能化的要求也越来越高，作为智能建筑中一个相对独立的子系统――火灾自动报警与联动控制系统即消防自动化系统(FAs)的研究与工程设计也愈来愈显重要。

现以某大楼的消防设计为例，探讨火灾自动报警及消防联动控制系统的设计。

工程概况如下某大楼是一幢办公楼，属二类高层民用建筑。

大楼地下一层为汽车库，层高4.8m，耐火等级为一级。

地上一层至十八层为办公楼，层高3m，耐火等级为二级。

大楼最高处54.9m，建筑面积28288m2。

其中地下车库2236m2。

地下车库划分为两个防火分区，地上各层每层为一个防火分区。

2 系统概要按现行国家标准《高层民用建筑设计防火规范》(50a45 95)(2005年版)、《建筑设计防火规范》(GB60016-2006)、《火灾自动报警系统设计规范》(GB50116-2008)等-有关规定，该高层办公楼火灾自动报警系统保护对象分级为二级，采用集中报警系统形式，火灾自动报警及联动系统采取分体化设计。

手动和自动报警装置与火灾报警控制器相连，联动控制大楼内的消防设备。

备用柴油发电机房采用由气体灭火装置配套的气体灭火控制盘进行联动控制，其报警信号、故障显示及动作信号反馈与大楼的火灾自动报警及联动系统接口。

楼内各层设消火栓按钮用于报警及启动消防水泵：地下汽车库和设备房、物业办公房、电梯前室、公共走廊、办公室、会议室等设火灾探测器：公共走廊设手动报警按钮及消防对讲电话a整个大楼设火灾报警控制器、消防联动控制器各一台，楼层每层设火灾显示盘一台。

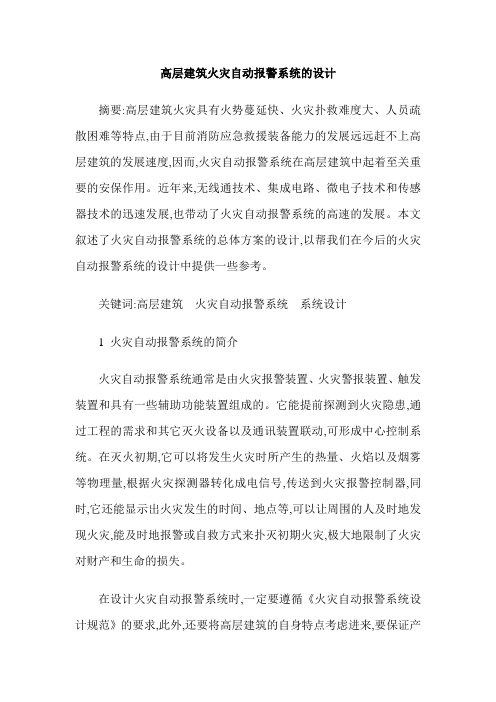

高层建筑火灾自动报警系统的设计摘要:高层建筑火灾具有火势蔓延快、火灾扑救难度大、人员疏散困难等特点,由于目前消防应急救援装备能力的发展远远赶不上高层建筑的发展速度,因而,火灾自动报警系统在高层建筑中起着至关重要的安保作用。

近年来,无线通技术、集成电路、微电子技术和传感器技术的迅速发展,也带动了火灾自动报警系统的高速的发展。

本文叙述了火灾自动报警系统的总体方案的设计,以帮我们在今后的火灾自动报警系统的设计中提供一些参考。

关键词:高层建筑火灾自动报警系统系统设计1 火灾自动报警系统的简介火灾自动报警系统通常是由火灾报警装置、火灾警报装置、触发装置和具有一些辅助功能装置组成的。

它能提前探测到火灾隐患,通过工程的需求和其它灭火设备以及通讯装置联动,可形成中心控制系统。

在灭火初期,它可以将发生火灾时所产生的热量、火焰以及烟雾等物理量,根据火灾探测器转化成电信号,传送到火灾报警控制器,同时,它还能显示出火灾发生的时间、地点等,可以让周围的人及时地发现火灾,能及时地报警或自救方式来扑灭初期火灾,极大地限制了火灾对财产和生命的损失。

在设计火灾自动报警系统时,一定要遵循《火灾自动报警系统设计规范》的要求,此外,还要将高层建筑的自身特点考虑进来,要保证产品的选配合理和安全适用,还需考虑先进技术的应用,要做到经济合理。

对探测器的位置设置要有明确的规定,在设计上,要考虑到探测器在不同场所的设置,由于是高层建筑,因此,还要重点考虑公共场所的探测器设置,火灾危险性、爆炸场所、电缆夹层等因素也考虑在其中。

2 火灾自动报警系统设计软硬的要求在火灾自动报警系统设计初期,要按照软件设计的基本原则,保证系统开发出来后,要有实用性、易操作性、安全性、扩展性、可靠性和抗干扰性。

进行设计软件时,在设计方法上,可采用结构化设计法,在软件设计思想上,采用模块化、抽象化等,逐步形成软件的详细设计和总体设计。

还要充分考虑到软件要需具备正确性、可靠性、高效性、健壮性、易用性等。

关于高层建筑的火灾自动报警与消防控制系统设计一、前言：由于城市现代化的发展，高层建筑越来越多，根据有关规范的要求，在这些建筑里要设火灾自动报警系统。

在此，本人仅以火灾自动报警和消防联动控制系统设计方面谈一下个人对这类设计的一些看法。

二、工程实例概况：中基财富花园位于北京亚运村附近，整个工程由主楼和附楼组成，地下二层为人防，地下一层为停车库和设备用房，1层～4层为商场，5层～22层为住宅，附楼设有水泵房、变电所、锅炉房、行政办公室等，总建筑面积50000平方米。

三、火灾自动报警及消防联动控制系统的设计：1. 方案的确定：在设计火灾自动报警及消防联动控制系统时，首先明确建筑物本身建筑特点和功能特点，了解该建筑的防火工程设计中其它专业的设施，尤其是设备（通风、水）专业对于电气专业的设计要求，然后根据有关规范对建筑物定性，确定系统的总体结构。

根据《高层民用建筑设计防火规范》和《火灾自动报警系统设计规范》，该工程为二类高层建筑，是二级火灾自动报警保护对象。

本建筑的火灾自动报警及消防联动控制系统采用集中报警系统，它有下列部分组成A. 消防控制室（设于首层）：内设集中报警控制器，总线联动控制盘和多线联动控制盘，消防电话总机、火灾广播设备。

B. 探测回路：1.感温探测器：设于地下停车库和其它平时有烟场所。

2.感烟探测器：设于住宅部分的电梯前室、公共走道、疏散楼梯，商场的经营大厅及除卫生间外的所有房间、消防泵房、变配所、电梯机房、值班室等所有公建用房。

3. 消火栓按钮：所有消火栓（水道专业提供）内。

4. 手动报警按钮：地下车库存、商场及住宅部分的公共区域。

5. 水流指示器和湿式报警阀：水道专业提供位置。

C. 控制回路：1.消防广播和声光报警器：设置部位同探测器。

2.防火卷帘门：设于地下车库和商场。

3.正压送风机：调于屋顶。

4.排烟风机：由通风专业提供，含排烟口和防火阀。

D．其它：应急照明和疏散指示照明，设置部位如下：1.消防电梯：由建筑专业提供。

《高层民用建筑设计防火规范》2005年局部修订9 电气9。

1 消防电源及其配电9。

1.1 高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、漏电火灾报警系统、自动灭火系统、应急照明、疏散指示标志和电动的防火门、窗、卷帘、阀门等消防用电,应按现行的国家标准《供配电系统设计规范》GB50052的规定进行设计，一类高层建筑应按一级负荷要求供电,二类高层建筑应按二级负荷要求供电。

【说明】(本条对原条文的修改。

原条文说明保留，新增说明如下）漏电火灾报警系统能有效地对漏电及由于漏电可能引起火灾进行预报和监控，其供电能力直接关系火灾报警的可靠性，因此,其供电要求应当按照消防用电的规定执行。

9。

1。

4 消防用电设备的配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：9.1。

4。

1 暗敷设时,应穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm；明敷设时,应穿有防火保护的金属管或有防火保护的封闭式金属线槽;9.1。

4。

2 当采用阻燃或耐火电缆时，敷设在电缆井、电缆沟内可不采取防火保护措施；9。

1。

4。

3 当采用矿物绝缘类不燃性电缆时，可直接敷设；9。

1.4.4 宜与其它配电线路分开敷设；当敷设在同一井沟内时,宜分别布置在井沟的两侧。

【说明】（本条对原条文的修改。

原条文说明二删除，新增说明如下)矿物绝缘电缆是由铜芯、铜护套和氧化镁绝缘等全无机物组成的电缆，具有良好电性能、机械物理性能、耐火性能,在火灾条件下不会放出任何烟雾及有害气体，其综合性能优于阻燃电缆、耐火电缆。

因此，本条对阻燃电缆、耐火电缆和矿物绝缘电缆的敷设分别作了规定。

9。

4 火灾自动报警系统、火灾应急广播和消防控制室9。

4.1建筑高度超过100m的高层建筑，除游泳池、溜冰场、卫生间外，均应设火灾自动报警系统。

9.4。

2除住宅、商住楼的住宅部分、游泳池、溜冰场外，建筑高度不超过100m的一类高层建筑的下列部位应设置火灾自动报警系统：9.4.2.1 医院病房楼的病房、贵重医疗设备室、病历档案室、药品库;9。

高层建筑火灾自动报警及消防联动系统摘要：随着经济社会的发展，现代化城市人口高度集中，高层、超高层和地下建筑大量开发建设，高层建筑的发展引发了许多不容置疑的新问题，如造价提高，管理费用增加，设备要求复杂，施工困难，建设周期长，工作条件受限制，防火、防爆、防盗、防震的安全问题难以解决，而其中的防火问题尤为重要和不可忽视。

而火灾自动报警系统应时代要求发展出现，在建筑消防的“防”上有巨大的贡献，但同时也存在相当多的问题。

关键词：高层建筑，自动报警系统，自动灭火系统一、高层建筑火灾特点随着我国社会主义市场经济的迅速发展，城市化进展迅猛，大城市、超大城市不断出现，城市中各种功能的大型建筑、高层建筑和超高层建筑以及地下建筑不断涌现。

在各种防火条件大体相同的条件下，高层建筑比多层建筑、单层建筑火灾危害性大，并且高度越高，其危害性会相应增大，容易造成重大财产损失和人员伤亡事故。

其火灾特点主要是：1.1火势猛烈，火灾蔓延速度极快。

高层建筑装修豪华，室内含有大量的可燃物质，如家具、窗帘、地毯、吊顶装饰等，发生火灾时燃烧猛烈。

加之高层建筑的竖向井道多，如电梯井、楼梯井、通风井、管道井、电缆井、垃圾道、排气道等，它们都是火灾蔓延的通路，形成“烟囱效应”；加上这些竖井的抽风作用，一旦发生火灾，火势蔓延迅速，楼层越高，抽风越强，火势越猛。

据测定，初期的火灾，烟气水平扩散速度约为0.31m/S；在火灾猛烈燃烧阶段，水平扩散速度为0.5～0.8m/s，而竖向扩散速度高达3～4m/s，例如，美国希尔顿饭店8层起火，火灾蔓延到30层的顶部，仅用了20分钟，浓烟翻滚直上，高出楼顶达150米。

1.2火灾扑救工作复杂。

高层建筑消防设计立足于“自救”，其灭火设备复杂、自动化程度高、只要任何一个环节有问题，灭火设施便不能充分发挥作用。

扑灭初期火灾至关重要，但现场人员却对灭火设备不会使用或无力使用，等消防人员全副武装从驻地赶到现场，登上高楼，不仅体力消耗人，还可能与消防中心、水泵房等联系不便、配合困难，楼高风大、火势猛，消防队员在高热、浓烟下操作，比一般火场难度大得多。

高大空间建筑的火灾自动报警系统设计发布时间：2021-05-25T10:12:26.713Z 来源：《基层建设》2021年第2期作者：郭玉伟[导读] 摘要：近年来，建筑火灾事故频发，不仅会导致严重的经济损失，还有可能造成人员伤亡，已经成为危害公共安全的主要事故类型之一。

聊城市华鲁建筑设计院有限公司 252000摘要：近年来，建筑火灾事故频发，不仅会导致严重的经济损失，还有可能造成人员伤亡，已经成为危害公共安全的主要事故类型之一。

火灾自动报警系统是一种建立在自动化技术基础上的可靠系统，可以在火灾发生之初有效报警，便于救援工作的顺利开展，从而有利于减少经济损失与人员伤亡。

现对高大空间建筑的火灾自动报警系统设计要点进行了分析，通过合理设计，可确保火灾自动报警系统的使用功能，将火灾后果降至最低。

关键词：高大空间建筑；火灾自动报警系统；设计高大空间建筑目前多用于高架仓库、体育场馆、展览馆以及工业厂房等领域。

具有空间大、高度高以及跨度大等特点的高大空间建筑，通风性也比较好，因此一旦发生火灾，便会迅速蔓延，造成严重的后果，尤其是储存物资经济价值较高、人员比较密集的高大空间建筑，会导致巨大的经济损失与大量的人员伤亡。

基于此，必须遵循国家相关规范标准的要求，对高大空间建筑的火灾自动报警系统进行合理设计。

1.高大空间建筑中可供选择的探测器类型火灾自动报警系统设计中，火灾探测器是“重中之重”，直接影响着火灾自动报警系统的使用功能。

对于高大空间建筑来说，由于其空间大、高度高，因此火灾发生后，烟雾在上升过程中会产生分层现象，而点型感烟火灾探测器通常是安装在顶棚上，烟雾无法到达该处，因此点型感烟火灾探测器不适合在高大空间建筑中应用。

目前来说，高大空间建筑中，比较常用的火灾探测器主要包括以下几种：1.1红外光束感烟探测器这种探测器主要包括发射器、接收器两个部分。

发射器的主要作用是发射红外光束，物体燃烧过程中会产生烟雾，烟雾会对红外光束造成遮挡、散射，减弱其光强度，使接收器接收到的红外光束辐射通量降低，当降低至设定感烟动作阈值之后，探测器便会自动报警。
