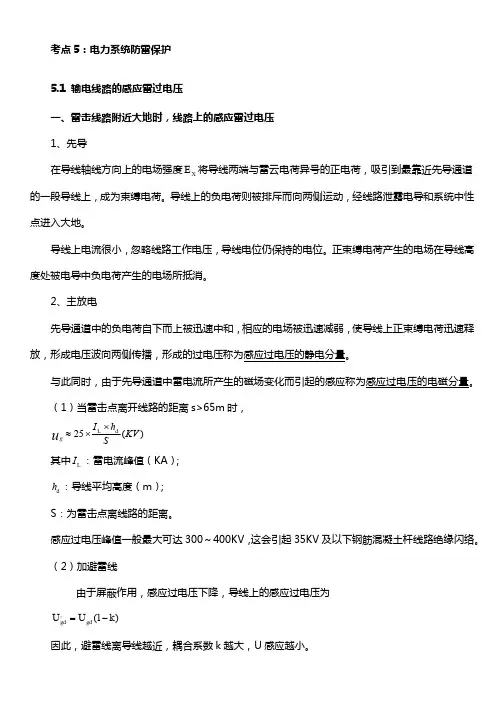

考点5：电力系统防雷保护5.1 输电线路的感应雷过电压一、雷击线路附近大地时，线路上的感应雷过电压1、先导在导线轴线方向上的电场强度X E 将导线两端与雷云电荷异号的正电荷，吸引到最靠近先导通道的一段导线上，成为束缚电荷。
导线上的负电荷则被排斥而向两侧运动，经线路泄露电导和系统中性点进入大地。
导线上电流很小，忽略线路工作电压，导线电位仍保持的电位。
正束缚电荷产生的电场在导线高度处被电导中负电荷产生的电场所抵消。
2、主放电先导通道中的负电荷自下而上被迅速中和，相应的电场被迅速减弱，使导线上正束缚电荷迅速释放，形成电压波向两侧传播，形成的过电压称为感应过电压的静电分量。
与此同时，由于先导通道中雷电流所产生的磁场变化而引起的感应称为感应过电压的电磁分量。
（1）当雷击点离开线路的距离s>65m 时，)(25d L KV Sh I u g ⨯⨯≈ 其中L I ：雷电流峰值（KA）；d h ：导线平均高度（m）；S：为雷击点离线路的距离。
感应过电压峰值一般最大可达300～400KV，这会引起35KV 及以下钢筋混凝土杆线路绝缘闪络。
（2）加避雷线由于屏蔽作用，感应过电压下降，导线上的感应过电压为)k 1(U U gd ,gd -=因此，避雷线离导线越近，耦合系数k 越大，U 感应越小。
二、雷击线路杆塔时，导线上的感应过电压无避雷线d ah =gd U有避雷线)1(U gd ,k ah d -=与直击雷相比，感应过电压的特点：1、极性与雷云电荷相反，一般为正极性。
2、在三相导线上同时出现，不会直接产生相间过电压。
3、 波形较缓和，波前几微秒到几十微秒，波长可达数百微秒。
5.2 输电线路的直击雷过电压和耐雷水平一、雷击杆塔顶部1．塔顶电位塔顶电流i gt <雷电流L i ，即L i i β=gt 雷电流到达峰值时，塔顶电压有最大值6.2(ch L R U gt L td I +=β其中β为分流系数，设雷电流具有斜角波前，at i =，则t L R L L bib t ++=11β，t 取T/2，（T 1波前时间2.6us）2．导线电位和线路绝缘上的电位当塔顶电位为td U 时，在塔顶的避雷线也有同样的电位，导线上产生的耦合电压为td kU ，由于通道电磁场的作用，导线上有感应过电压)1(a k h d -, 此电压与塔顶电位极性相反，所以导线电位的幅值d U 为)1(a U U td k h k d d --=作用在线路绝缘上的总电压k)-)(1ah (U U U U d td j +=-=d td 对于斜角波前的雷电波6.2L 1LI I a T == )1)(6.26.2(ch L k h I d gt j L R U -++=ββ 3．耐雷水平的计算 耐雷水平：]6.2)6.2[)(1(ch %501d gt h k L R U I ++-=β提高耐雷水平：↓↑↓β,,R ch k ，加强线路绝缘。
第九章输电线路的防雷保护本章要求：输电线路的感应过电压：雷击大地和雷击杆塔时导线上感应过电压的计算输电线路上的直击雷过电压和耐雷水平建弧率及雷击跳闸率的计算。
输电线路防雷措施及作用分析由于输电线路长度大，分布面广，地处旷野，易受到雷击。
输电线路上出现的大气过电压有两种：一种是雷击于输电线路引起的，称为直击雷过电压；（1）雷直击导线，无避雷线的线路最易发生，但即使有避雷线，雷电仍可能绕过避雷线的保护范围而击于导线（绕击）。
（2）雷击杆塔或避雷线强大的雷电流通过杆塔及接地电阻，使杆塔和避雷线的电位突然升高，杆塔与导线的电位差超过线路绝缘子闪络电压时绝缘子发生闪络，导线上出现很高的电压。
这种杆塔电位升高，反过来对导线放电，称为反击。
另一种是雷击线路附近地面而引起的，由于电磁感应所引起的，称为感应雷过电压。
（3）雷击输电线路附近大地：当雷击导线水平距离65m以外的大地时(更近的落雷由于线路的引雷作用而击于线路)，由于空间电磁场的急剧变化，在导线上感应出的过电压，称为感应雷过电压。
感应雷过电压的危害：（3-1）引起线路跳闸，影响正常供电由于过电压引起绝缘子闪络，导线对地短路，雷电过电压持续时间短（几十μs），继电保护装置来不及动作，但工频续流沿放电通道继续放电，在形成稳定燃烧的电弧后，则继电保护装置将使断路器跳闸，影响正常送电。
（3-2）雷电波侵入变电站导线上形成的雷电过电压波，最终将侵入变电站，经复杂的折反射后，在电气设备上出现很高的过电压，危及设备绝缘，造成事故。
输电线路防雷性能的优劣主要由耐雷水平及雷击跳闸率来衡量。
耐雷水平：雷击线路时线路绝缘不发生冲击闪络的最大雷电流的幅值，单位为KA。
线路的耐雷水平越高，线路绝缘发生冲击闪络的机会就越小。
雷击跳闸率：每100km线路每年有雷击所引起的跳闸次数。
是衡量线路防雷性能的综合指标。
线路防雷问题是一个综合的技术经济问题，在确定线路的具体防雷措施时，应根据线路的电压等级、负荷性质、系统运行方式、雷电活动的强弱、地形地貌的特点和土壤电阻率的高低等条件，特别要结合当地原有线路的运行经验通过技术经济比较来确定。
