尘埃粒子计数器的功能及技术参数

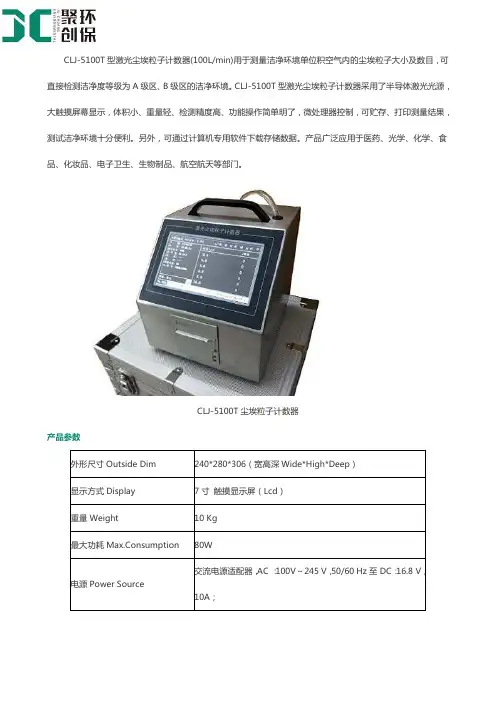

CLJ-5100T型激光尘埃粒子计数器(100L/min)用于测量洁净环境单位积空气内的尘埃粒子大小及数目，可直接检测洁净度等级为A级区、B级区的洁净环境。

CLJ-5100T型激光尘埃粒子计数器采用了半导体激光光源，大触摸屏幕显示，体积小、重量轻、检测精度高、功能操作简单明了，微处理器控制，可贮存、打印测量结果，测试洁净环境十分便利。

另外，可通过计算机专用软件下载存储数据。

产品广泛应用于医药、光学、化学、食品、化妆品、电子卫生、生物制品、航空航天等部门。

CLJ-5100T尘埃粒子计数器产品参数外形尺寸Outside Dim 240*280*306（宽高深Wide*High*Deep）显示方式Display 7寸触摸显示屏（Lcd）重量Weight 10 Kg最大功耗Max.Consumption 80W交流电源适配器，AC ：100V～245 V，50/60 Hz至 DC：16.8 V，电源Power Source10A；注意事项1.使用环境条件：温度：10——30℃湿度：20——75%RH2.仪器的工作时放置位置和采样口的位置应处于同一气压和温湿度环境下。

3.禁止抽取含水汽、油污、腐蚀性的气体和高温气体。

4.本仪器不用时应搁置在干燥、防尘良好的室内环境中，每月应通电30分钟以上。

5.允许采样最大浓度35000颗/L。

6.搬运仪器时，应轻放，少受震动、冲击。

7.本仪器应每年送回生产厂标定一次，以保证其精度。

8.热敏打印机打印的数据，原厂提供的打印纸可常规保存10年；非原装纸不宜长期保存，需要复印。

9.流量调节时请不要接零计数过滤器。

权限说明操作选项功能权限备注AdministratorQA.Operator测量单一测量√√√Operator无“测量参数设置”权限计算测量√√√置信度测量√√√参数设置时钟设置√√—报警设置√√—单位设置√√—房间、延时√√√密码管理√——标定———洁净度标准√√—屏幕亮度√√√打印设置√√—打印通道选择操作日志√——操作日志查询数据处理数据查询√√√清除数据√√—数据打印√√√备份数据备份√√√不同用户之间的切换：在“操作语言选择”界面，点击左上角的“注销”按钮，即可返回到用户选择界面。

Y09-550 型激光尘埃粒子计数器使用说明书目录一、用途 (1)二、主要技术参数 (1)三、工作原理 (2)四、功能介绍 (2)1、主界面 (2)2、“测量” (2)3、“设置” (3)4、“报表” (4)5、“分析” (5)6、“导出” (5)7、“关于” (6)8、数据查阅与打印 (7)9、主界面其它选项 (7)五、操作步骤及说明 (7)1、普通测量 (7)2、置信度(UCL)测量 (8)六、通讯软件安装及使用说明 (11)七、过滤器的使用与维护 (17)八、打印机使用方法 (17)九、注意事项 (18)十、附件 (19)十一、附表 (20)十二、附录1 TXT文档转EXCEL工作表 (21)一、用途Y09-550型激光尘埃粒子计数器（以下简称仪器）用于测量空气环境中单位体积空气内的尘埃粒子大小及数目，可直接检测洁净等级为三十万级至十级的洁净环境，其是为了适应国家新政策和新导向而开发的新一代产品。

本仪器采用半导体激光光源，触摸屏（液晶屏）显示，结构合理，检测精度高、流量大、采样时间短、功能操作简单明了，无需计算机数据采集，可直接保存于 U盘等存储介质，亦可电脑控制，可贮存、打印采样结果，内置热敏微型打印机，测试环境十分便利。

广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。

二、主要技术参数1、外形尺寸320×272×240（mm3）2、质量7.5kg3、最大功耗80W4、供电电源交流电源 220V±10%DC16.8V(可充式内置锂离子电池)5、粒径通道0.5、1.0、3.0、5.0、10.0、25.0（µm）6、采样周期6秒 ---999999秒之间任选7、采样流量50L/min8、使用环境条件温度：10℃——35℃湿度：20%——75%大气压力：86kPa——106kPa9、允许最大采样浓度35000颗/L（尘埃颗粒粒径不小于0.5µm），采样空气中不得含有酸碱等腐蚀性气体10、连续工作时间8小时11、电池续航时间5小时至6小时20000组测量数据/300组UCL（配PC机专用通讯软13、光源及寿命半导体激光光源，寿命大于 30000小时14、自净时间≤10min15、接口USB三、工作原理本仪器采用光散射原理，当空气中悬浮粒子经过光敏区时，散射出与其粒径成一定比例的光通量，经光电转换、放大及处理后得到被采集粒子当量直径和数量。

CLJ-3106型尘埃粒子计数器（液晶屏）该仪器的技术指标均满足国家计量总局颁布的JJF1190-2008<<尘埃粒子计数器校准规则>>的要求，用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可直接检测洁净度等级为十万级至十级的洁净环境。

本仪器采用了半导体激光光源，高亮度数码管显示，体积小、重量轻、检测精度高、功能操作简单明了，微处理器控制，可贮存、打印测量结果，测试洁净环境十分便利。

整机功能采用美国微电脑控制处理技术及国际上最先进的SMT芯片贴片封装技术和半导体激光传感器技术及优质气泵，可直接打印检测结果。

具有功能多、测量精度高、速度快、便于携带和操作简单等特点。

仪器一次采样可同时测得多种粒径的尘埃粒子数，并能选择观察其中某一粒径粒子的数目及其变化情况，对于研究、检测和评价各种洁净环境都十分方便。

该系列仪器性能设计先进、质量稳定可靠该系列产品已被广泛应用于洁净室检测；过滤器现场检测、捡漏；可监测超净工作台、生物安全柜，HVAC系统，计算机室，食品、饮料包装环境，药品、医疗器械生产环境，医院洁净手术室，汽车喷涂环境,微电子、制药、生化制品、食品卫生、精细化工、精密机械和航空航天等生产和科研部门，是制药企业及其监督管理部门贯彻GMP规范及电子生产企业的首选仪器。

详细技术参数部分客户使用名录：1.广州罗浮山国药股份有限公司2．扬子江药业集团广州海瑞药业有限公司3．黑龙江福和华星制药集团股份有限公司4．安徽双鹤制药股份有限公司5．上海医药工业研究所6．福建天潜药业股份有限公司7．北京畅想天性生物制品有限公司8.辽宁特种农业研究所9.马鞍山丰源制药股份有限公司10山西亚宝药业股份有限公司。

CLJ — D 型激光尘埃粒子计数器执行标准Q/320584FBR001-2002使用说明书吴江市华宇净化设备有限公司一、用途CLJ-D型激光尘埃粒子计数器（以下简称仪器）是用来检测净化环境中单位体积内所含尘埃颗粒数的计数仪器。

本仪器空气采样量为2.83 L/min （即0.1 立方英尺/每分钟），符合国际通用标准美国联邦标准209E (92年9月16日公布)的要求，便于与国际接轨，能直接检测1000000级、300000级、100000级、10000级、1000级、100级的洁净环境。

本仪器的全部指标都按照企业标准（Q/320584FBR001-2002）严格生产，按国家计量局颁布的JJG 547—1988 检定规程进行标定，整机功能采用微电脑控制处理，能直接打印检测结果。

本仪器设计精巧，具有功能多、测试精度高、速度快、便于携带和使用方便等特点。

本仪器一次采样可同时测得六种粒径档的尘埃颗粒数，并能选择观察其中某一粒径粒子的数目及变化情况，也可打印其检测结果，对研究、检测和评价各种洁净环境十分方便。

因此，本仪器可广泛应用于微电子、医疗制药、生化制品、血液制品、食品卫生、化妆用品、精密机械、精细化工和航天航空等部门。

（面板布置见：附图一前面板布置图、附图二后面板布置图）本仪器新增温度与湿度的测量功能，能在测尘埃的间隙，测量环境温湿度并能打印结果。

（此功能现为选购）二、工作原理本仪器根据尘埃粒子的光散射原理，即空气中的尘埃粒子在一定强度的光束照射下，向其周围空间散射出与其粒径成一定比例关系的光通量的原理而设计。

本仪器光学传感器的散射腔中心有一个光照度高而且强度均匀的光敏感区。

空气中的尘埃粒子随采样气流穿过光敏感区时，会散射出与其粒径相关的散射光，其中的一部分散射光被收集并投射于光电倍增管，光电倍增管把散射光脉冲信号转换成相应的电脉冲信号。

电路系统将上述电脉冲信号进行放大和处理后，六路甄别电路将代表粒子大小的电脉冲信号进行分档，并送入电脑进行计数，将检测结果显示或打印。

目录1. 概述 ―――――――――――――――――――――――－ 12. 主要技术参数――――――――――――――――――――― 13. 工作原理 ―――――――――――――――――――――― 24. 屏幕显示说明 ―――――――――――――――――――――25. 功能说明 ―――――――――――――――――――――――7 5.1 按键说明 ―――――――――――――――――――――――――――7 5.2 画面切换 ―――――――――――――――――――――――――――8 5.3 参数设置 ―――――――――――――――――――――――――――8 5.4 测量 ――――――――――――――――――――――――――――-9 5.5 打印 ――――――――――――――――――――――――――――11 6．维护及故障修理 ――――――――――――――――――――136.1 仪器使用、存储的注意事项 ――――――――――――――――――13 6.2 常见故障与排除方法 ―――――――――――――――――――――14 附录1：GMP规定的洁净度―――――――――――――――――15 附录2：ISO规定的洁净度等级以及传统分级―――――――――-151．概述CLJ-BII(D)型激光尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可作为判定洁净度等级的依据。

本仪器采用半导体激光光源，液晶屏显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。

广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。

2．主要技术参数2.1 允许最大采样浓度：3.5万颗／L2.2 最小可测粒径：0.3μm2.3 粒径通道： 0.3μm、0.5μm、1.0μm、3.0μm、5μm、10.0μm六档2.4 空气采样流量：28.3L／min2.5 采样时间PE（即采样量）:0.5min~10min共20种采样时间可选（即：14.15L、28.3L、42.45L、56.6L、70.75L、84.9L…………283 L共二十种采样量可选）2.6 自净时间：≤ 20min2.7 测量方式：分手动(Man)和自动(Auto)自动测量时，房间号（Room）自动编号（1～20）每点的测量次数（Cyc）可设置（2~99）采样点数（Loc）可设置（1~99）2.8 打印方式：可自动打印，也可选择打印存储数据2.9 打印格式：分ALL、UCL二种2.10液晶屏尺寸：144mm×104mm2.11 外型尺寸：250⨯125⨯409（mm)2.12 重量：9.0kg2.13 电源：充电器输入：AC100-240V 50/60Hz输出：DC16.8V 2.0A2.14 使用环境条件温度：10℃——30℃湿度：20%——75%大气压力：86kPa——106kPa3. 工作原理本仪器采用光散射原理，当空气中悬浮粒子经过光敏区时，散射出与其粒径成一定比例的光通量，经光电转换、放大及处理后得到被采集粒子当量直径和数量。

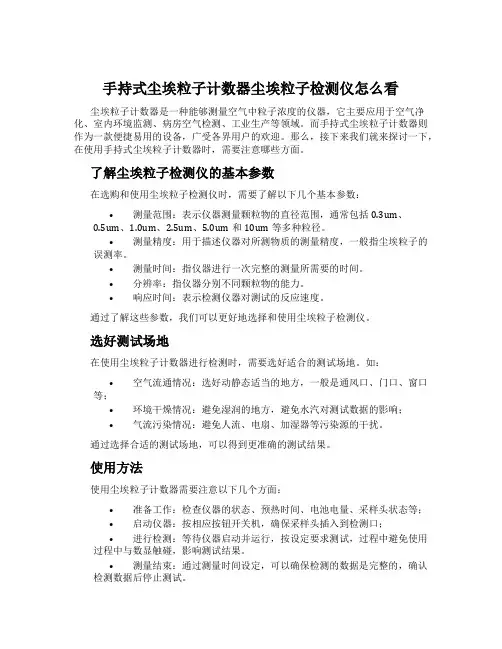

手持式尘埃粒子计数器尘埃粒子检测仪怎么看尘埃粒子计数器是一种能够测量空气中粒子浓度的仪器，它主要应用于空气净化、室内环境监测、病房空气检测、工业生产等领域。

而手持式尘埃粒子计数器则作为一款便捷易用的设备，广受各界用户的欢迎。

那么，接下来我们就来探讨一下，在使用手持式尘埃粒子计数器时，需要注意哪些方面。

了解尘埃粒子检测仪的基本参数在选购和使用尘埃粒子检测仪时，需要了解以下几个基本参数：•测量范围：表示仪器测量颗粒物的直径范围，通常包括0.3um、0.5um、1.0um、2.5um、5.0um和10um等多种粒径。

•测量精度：用于描述仪器对所测物质的测量精度，一般指尘埃粒子的误测率。

•测量时间：指仪器进行一次完整的测量所需要的时间。

•分辨率：指仪器分别不同颗粒物的能力。

•响应时间：表示检测仪器对测试的反应速度。

通过了解这些参数，我们可以更好地选择和使用尘埃粒子检测仪。

选好测试场地在使用尘埃粒子计数器进行检测时，需要选好适合的测试场地。

如：•空气流通情况：选好动静态适当的地方，一般是通风口、门口、窗口等；•环境干燥情况：避免湿润的地方，避免水汽对测试数据的影响；•气流污染情况：避免人流、电扇、加湿器等污染源的干扰。

通过选择合适的测试场地，可以得到更准确的测试结果。

使用方法使用尘埃粒子计数器需要注意以下几个方面：•准备工作：检查仪器的状态、预热时间、电池电量、采样头状态等；•启动仪器：按相应按钮开关机，确保采样头插入到检测口；•进行检测：等待仪器启动并运行，按设定要求测试，过程中避免使用过程中与数显触碰，影响测试结果。

•测量结束：通过测量时间设定，可以确保检测的数据是完整的，确认检测数据后停止测试。

•数据处理：对于测量得到的数据，可以通过软件对结果进行读取、存储、处理和分析等操作。

养护方案在使用过程中，需要注意仪器的保养和养护，以确保设备的长期使用：•清洁保养：定期对仪器进行清洗和消毒，尤其是采样头、过滤网等部分；•保持状态：在存放过程中，需要注意避免挤压、进水、过热等可能导致设备损坏的情况；•定期维修：需要定期对仪器进行检测和维修，及时更换过滤核、采样头等易损耗部分。

尘埃粒子计数器使用说明书尘埃粒子计数器使用说明书一、产品概述尘埃粒子计数器是一种用于测量空气中尘埃粒子浓度的设备，采用粒子传感技术，可准确计数不同粒径的尘埃粒子，并根据计数结果给出尘埃粒子浓度。

二、产品特点1. 精准测量：采用先进的粒子传感技术，能准确计算尘埃粒子的数量和浓度。

2. 多功能显示：可显示尘埃粒子数量和浓度，并具备警报功能。

3. 便捷操作：人性化设计，一键开启和关闭，易于操作。

4. 可靠性：稳定的性能和长寿命的使用。

三、产品使用方法1. 开机：将尘埃粒子计数器插入电源，按下电源开关键，待显示屏上显示出启动信息后，表示设备已开机。

2. 测量：放置尘埃粒子计数器在需要测量的空气中，待计数器显示屏上的数值稳定后，即可得到尘埃粒子的数量和浓度。

3. 关机：长按电源开关键，显示屏上显示关闭信息后，表示设备已关机。

四、注意事项1. 使用环境应干燥，防止水滴进入设备影响测量精度。

2. 长时间使用后，设备可能会发热，请注意避免触摸设备表面以免烫伤。

3. 定期校准设备以确保测量结果的准确性。

4. 请勿拆解设备或进行私自维修，如有故障请联系专业人士。

5. 避免长时间暴露在高温、低温或潮湿环境中。

五、维护和保养1. 定期清洁设备表面，可以使用柔软的布擦拭。

2. 如长时间不使用设备，请将其保存在干燥、通风的地方。

六、故障排除如果设备出现故障，请参照以下步骤进行排查：1. 检查电源是否接触良好。

2. 检查设备是否正常开启和关闭。

3. 如果问题仍未解决，请联系售后服务中心寻求支持。

以上就是尘埃粒子计数器的使用说明书，希望对您有所帮助。

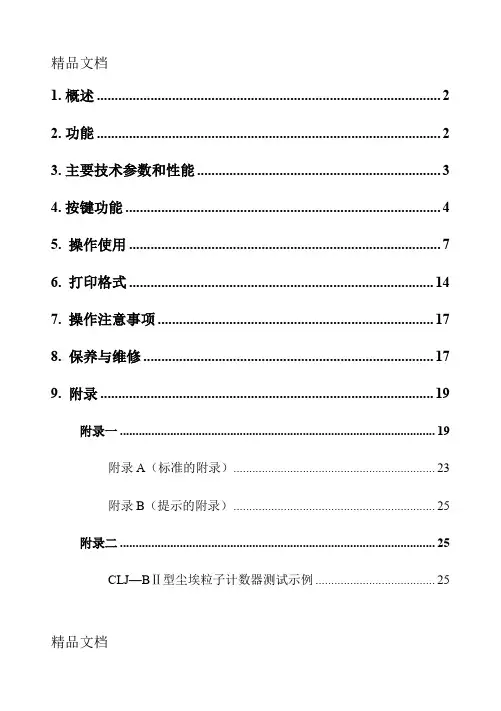

1.概述 (2)2.功能 (2)3.主要技术参数和性能 (3)4.按键功能 (4)5. 操作使用 (7)6. 打印格式 (14)7. 操作注意事项 (17)8. 保养与维修 (17)9. 附录 (19)附录一 (19)附录A（标准的附录） (23)附录B（提示的附录） (25)附录二 (25)CLJ—BⅡ型尘埃粒子计数器测试示例 (25)精品文档1.概述CLJ系列尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可作为判定洁净度等级的依据。

本仪器采用半导体激光光源，LED显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。

广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。

2.功能2.1 具有6个〔0.3, 0.5, 1.0,3.0, 5.0, 10.0 (µm) 〕粒径计数通道，6个通道粒径的粒子数同时检测。

2.2 具有8位LED数码显示（其中两位提示位，六位数值位）0.5 0 0 0 0 0 2提示位数值位2.3 具有日历( 年.月.日)、时钟( 时.分.秒) 显示2.4 具有数据存储功能2.5 测量结果统计分析2.6 自动判断净化级别2.7 内置打印机2.8 多种打印方式设置精品文档2.9 交直流两用(CLJ-BⅡJ型)3.主要技术参数和性能3.1 允许最大采样浓度：3.5万颗／L3.2 最小可测粒径：0.3µm3.3 测量范围：100级、1000级、1万级、10万级、30万级五档3.4 粒径通道：0.3µm、0.5µm、1.0µm、3.0µm、5.0µm、10.0µm六档3.5 空气采样流量：2.83L／min3.6 采样时间PE（即采样量）：1min(即2.83L) 、2min(即5.66L) 、3min(即8.49L) 、4min(即11.32L) 、5min(即14.15L) 、6min(即16.98L) 、7min(即19.81L) 、8min(即22.64L) 、9min(即25.47L) 、10min(即28.3L) 共10种采样时间（即采样量）可选3.7 自净时间：≤ 10min3.8 测量方式：手动和自动两种。
