XW5032型立式升降台铣床一、 XW5032型立式升降台铣床电气控制(见附图1)控制电路由控制变压器TC1提供110V的工作电压,QF4用于交流电源的短路保护,QF5用于控制电路的短路保护,该电路的主轴制动,工作台常速进给和快速进给分别由控制电磁离合器Yc1、Yc2、Yc3来完成,电磁离合器需要的直流工作电压是由变压器Tc2及整流器Vc来提供的,QF7、QF8分别用于交、直流电源的短路保护。
1.主轴电动机M1控制M1由交流接触器KM1控制,在机床上安装了一套启动SB3、SB4和停止SB6,点动SB5对M1的控制包括主轴的启动、点动、制动和快速进给。
(1)启动:在启动前先按照顺铣或逆铣的要求,用组合开关SA1预定M1的转向。
按一下SB4→KM1线圈通电→KT1、KT2延时接通→KM1自锁→主轴M1启动运行→M1启动后M2才能启动运行。
(2)停机与制动:按下SB5或SB6→KM1线圈断电,电磁铁Yc1通电→主轴电动机M1停止并制动。
制动电磁离合器Yc1装在主轴传动系统与M1转轴相连的传动轴上,当Yc1通电吸合时,将摩擦片压紧,对M1进行制动。
停转时,应按住SB5或SB6直至主轴停转才能松开,一般主轴的制动时间不超过0.5S。
(3)主轴的变速冲动:主轴的变速是通过改变齿轮的传动比实现的。
在需要变速时,将变速手柄拉出,转动变速盘调节到所需的转速,然后再将变速柄复位。
手柄复位时,瞬间压动行程开关SQ0,手柄复位后,SQ0也随之复位,在SQ0动作瞬间,SQ0的常开触点先断开其他支路,然后其常开触点闭合,相当于点动控制,使得齿轮转动一下以利于啮合,如果点动一次齿轮还不能啮合,可以重复进行上述动作。
(4)主轴换刀控制:在上刀或换刀时,主轴应处于制动状态,以避免发生事故。
此时只要将换刀制动开关SA01扳至“接通”位置,其常闭触点SA01断开控制电路,保证在换刀时各机床没有任何动作;其常开触点SA01接通制动电磁铁YC1,使主轴处于制动状态。

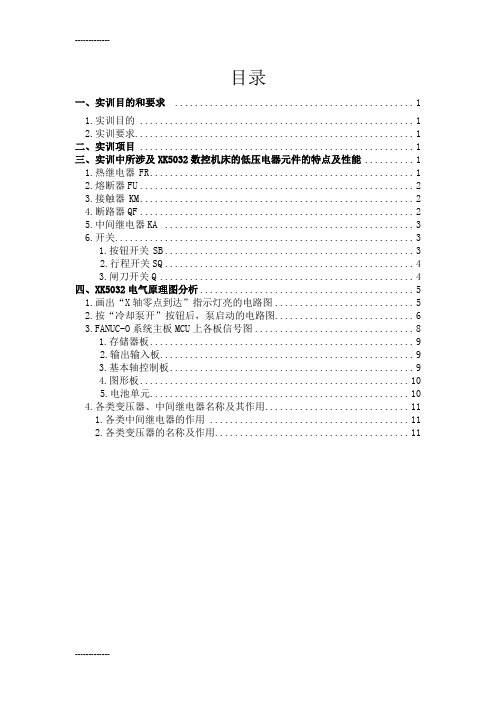

目录一、实训目的和要求 (1)1.实训目的 (1)2.实训要求 (1)二、实训项目 (1)三、实训中所涉及XK5032数控机床的低压电器元件的特点及性能 (1)1.热继电器FR (1)2.熔断器FU (2)3.接触器KM (2)4.断路器QF (2)5.中间继电器KA (3)6.开关 (3)1.按钮开关SB (3)2.行程开关SQ (4)3.闸刀开关Q (4)四、XK5032电气原理图分析 (5)1.画出“X轴零点到达”指示灯亮的电路图 (5)2.按“冷却泵开”按钮后,泵启动的电路图 (6)3.FANUC-O系统主板MCU上各板信号图 (8)1.存储器板 (9)2.输出输入板 (9)3.基本轴控制板 (9)4.图形板 (10)5.电池单元 (10)4.各类变压器、中间继电器名称及其作用 (11)1.各类中间继电器的作用 (11)2.各类变压器的名称及作用 (11)数控机床电气装调实训说明书一、实训目的和要求1.实训目的:本课程设计目的是使学生进行一次全面的系统的维修方面的训练。
通过实训培养学生认真负责的工作作风。
全面提高学生理论联系实际的能力以及动手能力。
在对数控机床电气的基本维修方法从理论掌握的基础上,进一步如何将这些方法应用于实际当中,初步掌握一些常用检测元件的使用方法,各主要电气元件的名称以及如何看懂和画出电气原理图,基本了解数控机床的伺服驱动装置等方面的知识。
2.实训要求:对数控机床基本电子元器件的认识;根据数控机床的主要部件的电气线路图,分析各电器元件以及各元件之间互连的顺序;结合电气原理图讲解典型的重要的电器元件在机床中的部位,所引起的作用以及容易引起的故障;结合电路图和实物重点了解FANUC系统伺服单元的接线、信号流向、指示灯含义、各插件名称等。
二、实训项目XK5032数控铣床电子、电气元器件的认识及调试三、实训中所涉及XK5032数控机床的低压电器元件的特点及性能1.热继电器 FR热继电器是一种利用电流的热效应来切断电路的保护电器。
XA5032XA5032/2 立式升降台铣床XA5032/3使用说明书工作台面宽度 320 mm出厂编号中华人民共和国北京第一机床厂欢迎您使用我厂的产品!为了您和本产品的安全,请您在吊运、安装、使用、操作、保养、维修本产品前,仔细阅读本使用说明书。
我们诚挚地欢迎您对我厂产品提出宝贵的改进意见。
地 址: 北京市顺义区林河开发区双河大街16号邮政编码: 101300销售处电话: 0086-10-586911080086-10-89451664传 真: 0086-10-586903540086-10-89451779外经处电话: 0086-10-586933980086-10-58690247传 真: 0086-10-58693594E- Mail: BYJC@目 录1 主要用途与适用范围 (4)2 工作安全注意事项 (4)3 工作条件 (9)4 主要规格及技术参数 (9)5 主要结构性能及机械传动系统 (11)6 润滑系统 (21)7 冷却系统 (21)8 电气系统 (22)9 开箱、吊运、保管 (26)10 安装与试车 (26)11 使用与操作 (27)12 机构的调整 (29)13 维修及常见故障排除 (30)14 附件及易损件 (32)图1 XA5032 立式升降台铣床外形图 (34)图2 机械传动系统图 (37)图3 主传动电磁离合器制动结构图 (38)图4 主轴转速分布图 (39)图5 进给箱电磁离合器结构图 (40)图6 进给速度分布图 (41)图7 滚动轴承位置图 (42)图8 机床润滑图 (43)图9 机床电气原理图 (44)图10 机床电气接线图 (47)图11 机床吊运图 (51)图12 安装基础图 (52)图13 主轴输出特性曲线图 (53)图14 机床操纵位置 (54)图15 主轴轴承调整图 (57)图16 自锁器调整图 (58)图17 纵向丝杠轴向间隙调整图 (58)图18 进给变速箱外观图 (59)图19 进给箱电刷结构图 (60)图20 工作台左视图 (61)图21 摇臂结构图 (62)易损件图 .......................................................................................................... 63-691 主要用途与适用范围立式升降台铣床属于通用金属切削机床。

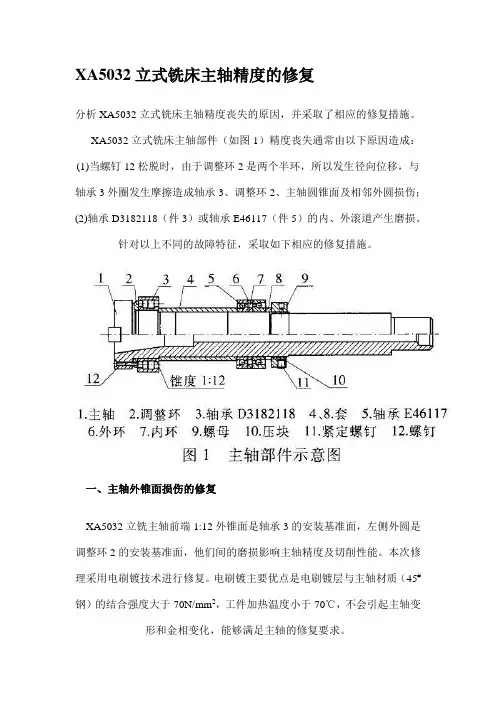

XA5032立式铣床主轴精度的修复分析XA5032立式铣床主轴精度丧失的原因,并采取了相应的修复措施。
XA5032立式铣床主轴部件(如图1)精度丧失通常由以下原因造成:(1)当螺钉12松脱时,由于调整环2是两个半环,所以发生径向位移,与轴承3外圈发生摩擦造成轴承3、调整环2、主轴圆锥面及相邻外圆损伤;(2)轴承D3182118(件3)或轴承E46117(件5)的内、外滚道产生磨损。
针对以上不同的故障特征,采取如下相应的修复措施。
一、主轴外锥面损伤的修复XA5032立铣主轴前端1:12外锥面是轴承3的安装基准面,左侧外圆是调整环2的安装基准面,他们间的磨损影响主轴精度及切削性能。
本次修理采用电刷镀技术进行修复。
电刷镀主要优点是电刷镀层与主轴材质(45#钢)的结合强度大于70N/mm2,工件加热温度小于70℃,不会引起主轴变形和金相变化,能够满足主轴的修复要求。
1.电刷镀工艺流程主轴表面机械准备→电净→自来水冲洗→1#活化液活化→自来水冲洗→3#活化液活化→自来水冲洗→无电擦拭→刷镀特种镍打底层→刷镀快速镍作尺寸层至规定厚度→镀后处理→镀层的机械加工。
2.电刷镀工艺流程内容(1)镀前机械准备将主轴装夹在车床上,分别修复两端60°中心孔,表面粗糙度Ra0.8。
然后上万能外圆磨床以中心孔为基准磨1:12外锥面及左侧外园,磨量少些较好。
然后用丙酮清洗待镀表面,并用涤纶胶纸将不镀的邻近部位粘贴保护好,以防误镀。
(2)电净在上述清理的基础上,用电净液通电处理工件待镀表面,去油除锈。
去油标准是冲水时水膜能在工件表面均匀分开。
注意电净时间要短,以减少工件渗氢。
(3)活化选用合适的活化液对工件表面进行活化,以除去工件表面的氧化膜使工件表面露出金属基体,为镀层与基体良好结合创造条件。
但要注意避免由于电流大、活化时间长、工件温升大而造成的工件表面产生氧化层。
发现氧化层后应立即清除干净。
(4)刷过渡层在活化的基础上,紧接着就刷镀特殊镍作为过渡层,其刷镀层厚2μm即可。

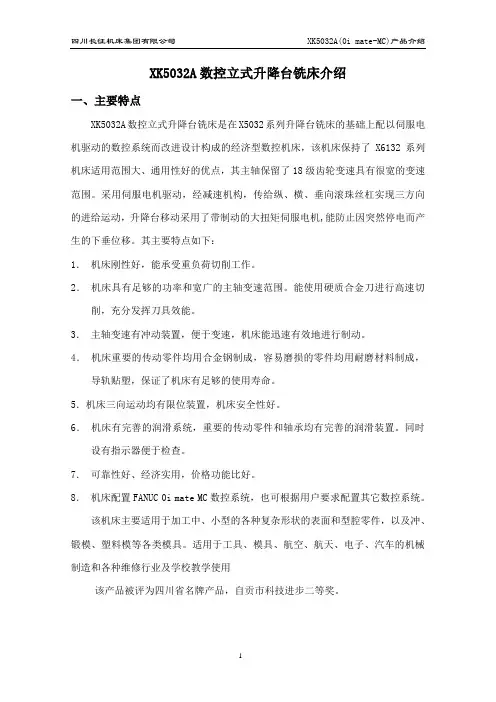

XK5032A数控立式升降台铣床介绍一、主要特点XK5032A数控立式升降台铣床是在X5032系列升降台铣床的基础上配以伺服电机驱动的数控系统而改进设计构成的经济型数控机床,该机床保持了X6132系列机床适用范围大、通用性好的优点,其主轴保留了18级齿轮变速具有很宽的变速范围。
采用伺服电机驱动,经减速机构,传给纵、横、垂向滚珠丝杠实现三方向的进给运动,升降台移动采用了带制动的大扭矩伺服电机,能防止因突然停电而产生的下垂位移。
其主要特点如下:1.机床刚性好,能承受重负荷切削工作。
2.机床具有足够的功率和宽广的主轴变速范围。
能使用硬质合金刀进行高速切削,充分发挥刀具效能。
3.主轴变速有冲动装置,便于变速,机床能迅速有效地进行制动。
4.机床重要的传动零件均用合金钢制成,容易磨损的零件均用耐磨材料制成,导轨贴塑,保证了机床有足够的使用寿命。
5.机床三向运动均有限位装置,机床安全性好。
6.机床有完善的润滑系统,重要的传动零件和轴承均有完善的润滑装置。
同时设有指示器便于检查。
7.可靠性好、经济实用,价格功能比好。
8.机床配置FANUC 0i mate MC数控系统,也可根据用户要求配置其它数控系统。
该机床主要适用于加工中、小型的各种复杂形状的表面和型腔零件,以及冲、锻模、塑料模等各类模具。
适用于工具、模具、航空、航天、电子、汽车的机械制造和各种维修行业及学校教学使用该产品被评为四川省名牌产品,自贡市科技进步二等奖。
二、主要规格参数三、FANUC 0i mate MC系统功能(一)、基本功能:四、主要外配件供应商1、数控系统: FANUC2、主电机:河北电机厂或宜宾力源电机厂3、进给伺服驱动及电机: FANUC4、三向丝杠:汉江机床厂5、主轴轴承:哈尔滨轴承厂6、润滑元件:中日合资永嘉流遍五、设备工作环境1、厂房高度:≥3.5M2、厂房湿度:相对湿度≤85%3、环境温度: 5--40℃4、电源:动力电源(三相):AC 380V±10%电源频率: 50HZ±1HZ总容量: 14KVA六、技术服务1、货到需方后供方即派出安装调试人员免费调试。
XKA5032A/1F 型 数控立式升降台铣床使用说明书(机械部分)工作台面宽度320mm出厂编号中华人民共和国北京第一机床厂欢迎您使用我厂的产品!为了您和本产品的安全,请您在吊运、安装、使用、操作、保养、维修本产品前,仔细阅读本使用说明书。
我们诚挚地欢迎您对我厂产品提出宝贵的改进意见。
地 址: 北京市顺义区林河开发区双河大街16号邮 政 编 码: 101300电 话: 0086-010-********0086-010-********传 真: (010)58690354(010)89451779E- Mail: BYJC@目 次1 主要用途和适用范围-―――――――――――――――――-42 工作安全注意事项――――――――――――――――――--43 产品的工作条件―――-――――――――――――――----54 主要规格和技术参数―――――――――――――――――-65 产品的主要结构概述――――――――――――――――――76 机械传动系统―――――――――――――――――――――97 液压系统――――――――――――――――――――――-158 润滑系统――――――――――――――――――――――-159 冷却系统――――――――――――――――――――――-1510 吊运和保管―――――――――――――――――――――-1611 安装与调整――――――――――――――――――――---1612 使用与操作―――――――――――――――――――――-1713 机构的调整―――――――――――――――――――――-1914 维护与保养―――――――――――――――――――――-2015 附件及易损件―――――――――――――――――――――――――2116 四轴回转台-------------------------------------------21附 图:图1 XKA5032A/1F数控立式升降台铣床外形图――――――――22~23机械传动系统图―――――――――――――――――――24主轴转速分布图―――――――――――――――――――25进给速度分布图 -――――――――――――――――――-26滚动轴承位置图――――――――――――――――――――27主传动电磁离合器制动结构图―――――――――――28图7 液压原理图―――――――――――――――――――29图8 机床润滑图―――――――――――――――――――30图9 机床吊运图―――――――――――――――――――31图10安装基础图―――――――――――――――――――32 图11机床操纵位置图――――――――――――――――33~34 图12主变速操纵箱外观图―――――――――――――――35 图13主轴结构图―――――――――――――――――――36 图14主轴输出特性曲线图―――――――――――――――37 图15 易损件图―――――――――――――――――――38~401 主要用途及适用范围XKA5032A/1F型数控立式升降台铣床共有三本说明书,此说明书为机械部分、另外还有电气部分及数控系统部分说明书。
XW5032型立式升降台铣床一、 XW5032型立式升降台铣床电气控制(见附图1)控制电路由控制变压器TC1提供110V的工作电压,QF4用于交流电源的短路保护,QF5用于控制电路的短路保护,该电路的主轴制动,工作台常速进给和快速进给分别由控制电磁离合器Yc1、Yc2、Yc3来完成,电磁离合器需要的直流工作电压是由变压器Tc2及整流器Vc来提供的,QF7、QF8分别用于交、直流电源的短路保护。
1.主轴电动机M1控制M1由交流接触器KM1控制,在机床上安装了一套启动SB3、SB4和停止SB6,点动SB5对M1的控制包括主轴的启动、点动、制动和快速进给。
(1)启动:在启动前先按照顺铣或逆铣的要求,用组合开关SA1预定M1的转向。
按一下SB4→KM1线圈通电→KT1、KT2延时接通→KM1自锁→主轴M1启动运行→M1启动后M2才能启动运行。
(2)停机与制动:按下SB5或SB6→KM1线圈断电,电磁铁Yc1通电→主轴电动机M1停止并制动。
制动电磁离合器Yc1装在主轴传动系统与M1转轴相连的传动轴上,当Yc1通电吸合时,将摩擦片压紧,对M1进行制动。
停转时,应按住SB5或SB6直至主轴停转才能松开,一般主轴的制动时间不超过0.5S。
(3)主轴的变速冲动:主轴的变速是通过改变齿轮的传动比实现的。
在需要变速时,将变速手柄拉出,转动变速盘调节到所需的转速,然后再将变速柄复位。
手柄复位时,瞬间压动行程开关SQ0,手柄复位后,SQ0也随之复位,在SQ0动作瞬间,SQ0的常开触点先断开其他支路,然后其常开触点闭合,相当于点动控制,使得齿轮转动一下以利于啮合,如果点动一次齿轮还不能啮合,可以重复进行上述动作。
(4)主轴换刀控制:在上刀或换刀时,主轴应处于制动状态,以避免发生事故。
此时只要将换刀制动开关SA01扳至“接通”位置,其常闭触点SA01断开控制电路,保证在换刀时各机床没有任何动作;其常开触点SA01接通制动电磁铁YC1,使主轴处于制动状态。
注意:◆ 机床的维修人员必须具备专业的维修、调试、保养能力。
◆ 机床电气带电维修期间,必须两人进行,一人工作,一人监护。

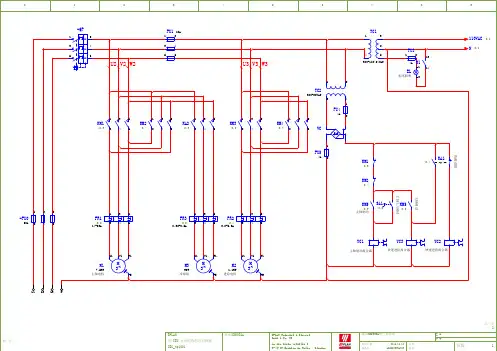

◆ 在检查电器设备时,总电源开关必须挂牌警示,请注意安全!◆ 禁止任何人未经授权,启动、操作、维修机床、打开电箱门和触动电器件!XA5032 XA5032/2 XA5032/3立式升降台铣床电路图 2023项目描述:ABCDE11共页XA5032 XA5032/2 XA5032/3立式升降台铣床电路图 2023项目描述:=图号90008ABCDE元件汇总表元件代号型号描述制造商数量1机床工作灯,E27/AC24V/40WJC34-EL1西门子3中间继电器,双层,4NO+4NC,线圈AC110V 3TH82 44 - 0XF0-KA1...-KA3西门子2接触器,3P/32A/15KW,2NO+2NC,线圈AC110V 3TB44 22 - 0XF0-KM1;-KM22接触器,3P/9A/4KW,2NO+2NC,线圈AC110V 3TB40 22 - 0XF0-KM3;-KM4西门子1交流电动机,7.5kW/15.2A/1455r/min YE4-132M-4-M11交流电动机,1.5kW/3.3A/1425r/minYE4-90L-4-M21冷却泵电机,380V/120W/0.38A/2800r/min,流量25L,扬程4m;;YSB-25-M3丹东山川1塑壳断路器,3P/30A,分励线圈380V QSM1-100L/3310/30A -QF1澳洲奇胜澳洲奇胜1电动机保护器,14~20A。
