设计总说明一、工程概况1、工程名称:2、建设单位:3、工程建筑设计单位:4、工程概况:对于该工程的使用功能和地理位置,完美的建筑造型,独特的装饰效果,我公司对其隔热窗方案设计给予高度重视,无论从窗型系列的选择、分格的设计,配套附件的选用均进行了周密的考虑,力求以最合理的性价比奉献高品质的产品。
本工程基本风压W=0.5KN/m2(风荷载按50年考虑,按《建筑结构荷载规范》考虑隔热窗结构的强度及刚度。
隔热窗抗震设防烈度取为7度。
二、隔热窗设计的依据、技术规范1、设计参数基本风压值:W=0.5KN/m2。
(风荷载按50年考虑地震设防烈度:7度。
2、采用规范2.1建筑设计规范✧《公共建筑节能设计标准》GB50189-2005✧《天津市公共建筑节能设计标准》DB29-153-2010✧《天津市居住建筑节能设计标准》DB29-1-2007✧《民用建筑热工设计规范》(GB50176✧《玻璃幕墙热工计算规程》JGJ/T151-2008✧《建筑结构荷载规范》GB50009-2001(2006版✧《建筑物防雷设计规范》GB50057(2000版✧《建筑抗震设计规范》GB50011-2010✧《建筑设计防火规范》GB50016-2006✧《《铝合金门窗工程技术规范》JGJ214-2010✧《高层民用建筑设计防火规范》GB50045-95(2005版✧《民用建筑隔声设计规范》GBJ118-88✧《建筑隔声评价标准》GB/T50121-2005✧《建筑门窗术语》GB5823-2008✧《铝合金门窗》GB8478-2008✧《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008✧《建筑外门窗保温性能分级及检测方法》GB/T8484-2008✧《建筑门窗空气声隔声性能分级及检测方法》GB/T8485-2008✧《建筑幕墙》GB/T21086-2007✧《天津市建筑节能门窗技术标准》DB29-164-2010✧《民用建筑设计通则》GB50352-2005✧《建筑结构可靠度设计统一标准》GB50068-20012.2铝材规范✧《铝合金建筑型材第1部分基材》GB/T5237.1-2008✧《铝合金建筑型材第2部分阳极氧化、着色型材》GB/T5237.2-2008✧《铝合金建筑型材第3部分电泳涂漆型材》GB/T5237.3-2008✧《铝合金建筑型材第4部分粉末喷涂型材》GB/T5237.4-2008✧《铝合金建筑型材第5部分氟碳漆喷涂型材》GB/T5237.5-2008✧《铝合金建筑型材第6部分隔热型材》GB/T5237.6-2004✧《铝合金阳极氧化,阳极氧化膜的总规范》GB8013-1987✧《建筑幕墙用铝塑复合板》GB/T17748-20082.3玻璃规范✧《建筑玻璃应用技术规程》JGJ113-2009✧《平板玻璃》GB11614-2009✧《建筑用安全玻璃第1部分:防火玻璃》GB15763.1-2009✧《建筑用安全玻璃第2部分:钢化玻璃》GB15763.2-2005✧《建筑用安全玻璃第3部分:夹层玻璃》GB15763.3-2009✧《中空玻璃》GB∕T11944-2002✧《建筑安全玻璃管理规定》发改运行[2003]2116号2.4胶类规范✧《硅酮建筑密封胶》GB/T14683-2003✧《建筑用硅酮结构密封胶》GB16776-2005✧《聚硫建筑密封胶》JC483-2006✧《中空玻璃用弹性密封剂》JC486-2001✧《建筑幕墙窗用弹性密封胶》JC485-2007✧《聚氨酯建筑密封胶》JC/T482-2003三、隔热窗立面分格设计原则、指导思想1、立面分格设计原则我公司在立面分格设计上进行了仔细的构思,保证竖向分格线均匀整齐、上下贯通;水平分格线错落有序、整体效果整齐化一。
工程师手册——铝合金门窗部分铝合金门窗部分工程师手册将向大家简要介绍铝合金门窗的组成、生产加工过程、安装过程，以及对主要材料、加工安装过程的控制要点和方法，详细的材料、加工、安装规范要求请参照相应国家规范标准及合同技术要求附件。
第一部分 主要材料铝合金门窗主要由铝合金型材、玻璃、五金配件、辅副材这四大类材料组成。
在第一部分中，我们将着重介绍这四大类材料的各项性能特征。
以平开窗为例一、材料清单 1、 铝合金型材型材是铝合金门窗的主要材料之一，是门窗的主要的组装、受力构件。
按铝合金型材安装位置可分为框料、扇料、中挺料（横档料）、门窗压线及其它铝料这四类，这四类型材的具体区别可参照下表：平开系列型材玻璃五金配件辅材推拉系列平开系列常用门窗拼装节点示意： 2050平开窗QD76推拉窗铝合金型材按照其本身特性，可分为普通铝合金型材、断桥隔热型材。
表面处理方式中，我们常用的是粉末喷涂、电泳。
四种表面处理方式比较铝合金型材是铝合金门窗最主要的组成部分，在市场上较为知名的品牌有兴发、凤铝、亚铝、广亚、华加日等多个型材品牌。
目前，我们常用的品牌为佛山南海广亚型材，其综合实力较符合万科要求。
优质铝型材有如下几个特点：●优质铝型材表面平整，手感光滑平整。
●所购同一根或同一批型材，表面处理颜色均匀一致，无明显色差。
●铝合金型材表面，应无凹陷或鼓出。
●铝合金型材表面无开口气泡（白点）和灰渣（黑点），以及裂纹、毛刺、起皮等明显缺陷。
2、五金配件五金配件是铝合金门窗完成开启、关闭、固定的主要部件，不同类型的窗可以配置不同的五金配件，下表即为目前各种窗型我们常用的五金配件：常用五金配件列表目前，国产五金配件品牌较为知名的有立兴、合和兴、坚朗等，进口品牌有诺托、萨维奥、斯吉利亚、吉盛等。
目前，我们国产五金配件主要选用香港杨氏立兴的五金配件。
3、玻璃铝合金门窗面积最大的部分即为玻璃，由于保温节能要求，上海地区住宅铝合金门窗均已要求使用双层中空玻璃，最低中空玻璃配置要求为5+6A+5。

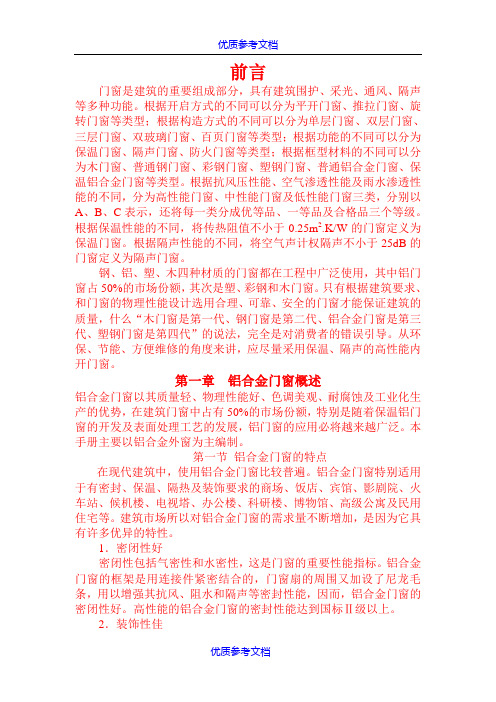

前言门窗是建筑的重要组成部分，具有建筑围护、采光、通风、隔声等多种功能。
根据开启方式的不同可以分为平开门窗、推拉门窗、旋转门窗等类型；根据构造方式的不同可以分为单层门窗、双层门窗、三层门窗、双玻璃门窗、百页门窗等类型；根据功能的不同可以分为保温门窗、隔声门窗、防火门窗等类型；根据框型材料的不同可以分为木门窗、普通钢门窗、彩钢门窗、塑钢门窗、普通铝合金门窗、保温铝合金门窗等类型。
根据抗风压性能、空气渗透性能及雨水渗透性能的不同，分为高性能门窗、中性能门窗及低性能门窗三类，分别以A、B、C表示，还将每一类分成优等品、一等品及合格品三个等级。
根据保温性能的不同，将传热阻值不小于0.25m2.K/W的门窗定义为保温门窗。
根据隔声性能的不同，将空气声计权隔声不小于25dB的门窗定义为隔声门窗。
钢、铝、塑、木四种材质的门窗都在工程中广泛使用，其中铝门窗占50%的市场份额，其次是塑、彩钢和木门窗。
只有根据建筑要求、和门窗的物理性能设计选用合理、可靠、安全的门窗才能保证建筑的质量，什么“木门窗是第一代、钢门窗是第二代、铝合金门窗是第三代、塑钢门窗是第四代”的说法，完全是对消费者的错误引导。
从环保、节能、方便维修的角度来讲，应尽量采用保温、隔声的高性能内开门窗。
第一章铝合金门窗概述铝合金门窗以其质量轻、物理性能好、色调美观、耐腐蚀及工业化生产的优势，在建筑门窗中占有50%的市场份额，特别是随着保温铝门窗的开发及表面处理工艺的发展，铝门窗的应用必将越来越广泛。
本手册主要以铝合金外窗为主编制。
第一节铝合金门窗的特点在现代建筑中，使用铝合金门窗比较普遍。
铝合金门窗特别适用于有密封、保温、隔热及装饰要求的商场、饭店、宾馆、影剧院、火车站、候机楼、电视塔、办公楼、科研楼、博物馆、高级公寓及民用住宅等。
建筑市场所以对铝合金门窗的需求量不断增加，是因为它具有许多优异的特性。
1．密闭性好密闭性包括气密性和水密性，这是门窗的重要性能指标。

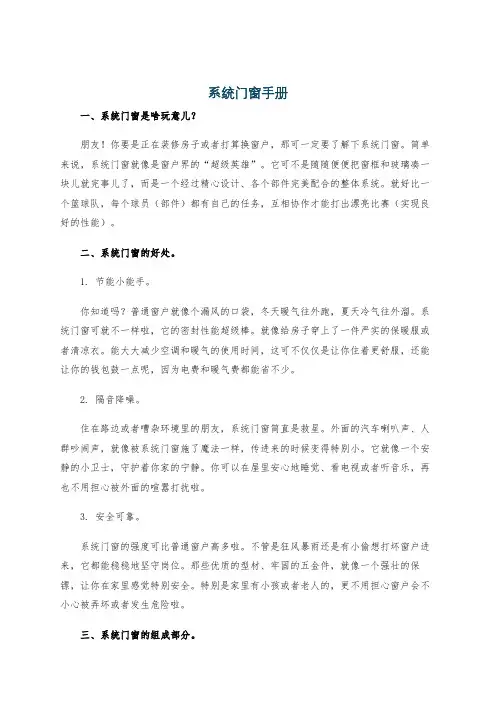

系统门窗手册一、系统门窗是啥玩意儿？朋友！你要是正在装修房子或者打算换窗户，那可一定要了解下系统门窗。
简单来说，系统门窗就像是窗户界的“超级英雄”。
它可不是随随便便把窗框和玻璃凑一块儿就完事儿了，而是一个经过精心设计、各个部件完美配合的整体系统。
就好比一个篮球队，每个球员（部件）都有自己的任务，互相协作才能打出漂亮比赛（实现良好的性能）。
二、系统门窗的好处。
1. 节能小能手。
你知道吗？普通窗户就像个漏风的口袋，冬天暖气往外跑，夏天冷气往外溜。
系统门窗可就不一样啦，它的密封性能超级棒。
就像给房子穿上了一件严实的保暖服或者清凉衣。
能大大减少空调和暖气的使用时间，这可不仅仅是让你住着更舒服，还能让你的钱包鼓一点呢，因为电费和暖气费都能省不少。
2. 隔音降噪。
住在路边或者嘈杂环境里的朋友，系统门窗简直是救星。
外面的汽车喇叭声、人群吵闹声，就像被系统门窗施了魔法一样，传进来的时候变得特别小。
它就像一个安静的小卫士，守护着你家的宁静。
你可以在屋里安心地睡觉、看电视或者听音乐，再也不用担心被外面的喧嚣打扰啦。
3. 安全可靠。
系统门窗的强度可比普通窗户高多啦。
不管是狂风暴雨还是有小偷想打坏窗户进来，它都能稳稳地坚守岗位。
那些优质的型材、牢固的五金件，就像一个强壮的保镖，让你在家里感觉特别安全。
特别是家里有小孩或者老人的，更不用担心窗户会不小心被弄坏或者发生危险啦。
三、系统门窗的组成部分。
1. 窗框。
窗框就像是系统门窗的骨架。
它的材质可重要了，常见的有铝合金、塑钢等。
铝合金窗框呢，坚固又耐用，而且外观时尚，就像一个帅气的硬汉。
塑钢窗框则有很好的保温性能，像个贴心的暖男。
不管哪种，好的窗框都要经过严格的加工工艺，保证尺寸精确、表面平整，这样才能和其他部件完美结合。
2. 玻璃。
玻璃是系统门窗的眼睛。
现在的系统门窗玻璃可不简单，除了普通的透明玻璃，还有中空玻璃、镀膜玻璃等。
中空玻璃就像一个小小的保温瓶，中间的空气层能有效阻挡热量传递。
门窗软件应用术语：1.单元窗：有四个或多个边框，用中梃分格的门或窗户2.组合窗：由多个单元窗用拼条联接的门或窗户3.洞口：用来安装单元窗或组合窗的区域4.工程：包含一个或多个洞口的集合，在门窗软件中用来组织洞口的基本单位一、订单入录1.1.创建新订单单击主窗体中工具条上的‘新建’按钮创建新订单。
输入或系统自动产生工程ID，选择工程需要的五金件、型材厂家、玻璃、安装形式即可进入主工程界面输入或选择订单对应的客户，订单的描述，在洞口列表中利用“添加洞口”功能，即可向工程中添加洞口二、窗型编辑2.1添加一个洞口到订单(例如)单击主窗体中工具条上的‘添加’按钮添加洞口。
输入洞口尺寸，描述，樘数等相关信息。
可直接输入窗型的宽和高，编辑中梃和拼接，选择开启部分添加窗型。
选择你所设计的窗型设计完成后，进行保存并关闭，即可保存洞口到工程中2.2物料配置双击边框根据订单选择型材厂家，软件还可以在（上图）1、2、3、4中进行自由换料和是否配置钢衬等功能。
2.3.编辑一个洞口双击洞口进入洞口设计器窗体进行洞口编辑。
2.4.复制一个洞口单击主窗体中工具条上的‘复制’按钮，即可复制选择的洞口三、编辑窗型库3.1保存洞口到窗型库直接保存到窗型库中，以后可以方面使用。
3.2从窗型库中选择洞口到工程中从设置菜单中的“窗型库…”，打开窗型浏览，选择一窗型，直接拖动到工程界面即可，如果需要对洞口尺寸，描述，樘数等相关信息进行修改，直接双击洞口即可修改。
四、风压校核4.1概述选择要校核的洞口，鼠标点击洞口菜单中的“风荷载强度校核”按钮，进入校核界。
风荷载强度的校核包括三个方面的内容：杆件、玻璃、联结件，依赖于当前洞口的物料配置情况，系统可以自动判断哪些项目可以校核。
4.2杆件,玻璃和联结件的校核a .环境参数的设置省市：山东地区：济南场地类型：C：密集的城市市区安装高度：20正体型系数：1负体型系数：-2校核项目：校核杆件，校核玻璃，联结件鼠标点击’强度校核’按钮，系统显示校核结果b 玻璃的选择在校核玻璃的下拉列表里选定要校核的玻璃.C 连接件的配置在风荷载计算参数窗口里,单击连接件按钮,进入联结件设置窗体,可以看到联结件分布示意图如图所示然后单击联结件配置表,双击表格,进入连接件组配置窗口,输入连接件组的类别,直径,螺距,性能等级,受力方式,使用数量,如果窗型有多个分格,可以单击右键,显示列表,选择要配置的分格,如图所示:如果想要删除配置的分格,选定要删除的分格数字,单击右键,选择删除,即可删除,如图所示如果配置完后,可以把连接件设置窗体关闭d 计算风压值单击计算风压值按钮,可以在正风压值和负风压值文本框里显示计算结果e 强度校核单击强度校核按钮,即可计算出校核结果图2-19 荷载校核结果显示5.3结果分析2．主要受力杆件承载能力的校核计算五、工程报价单5.1 工程报价单首先创建或打开一工程，鼠标点击‘报表’菜单中的‘报价单…’按钮，进入报价单界面。

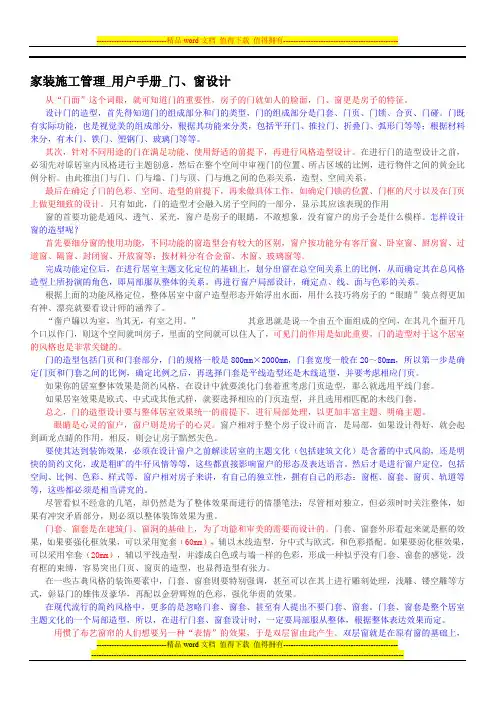

家装施工管理_用户手册_门、窗设计从“门面”这个词眼，就可知道门的重要性，房子的门就如人的脸面，门、窗更是房子的特征。
设计门的造型，首先得知道门的组成部分和门的类型，门的组成部分是门套、门页、门锁、合页、门碰。
门既有实际功能，也是视觉美的组成部分，根据其功能来分类，包括平开门、推拉门、折叠门、弧形门等等；根据材料来分，有木门、铁门、塑钢门、玻璃门等等。
其次，针对不同用途的门在满足功能、使用舒适的前提下，再进行风格造型设计。
在进行门的造型设计之前，必须先对原居室内风格进行主题创意，然后在整个空间中审视门的位置、所占区域的比例，进行物件之间的黄金比例分析。
由此推出门与门、门与墙、门与顶、门与地之间的色彩关系，造型、空间关系。
最后在确定了门的色彩、空间、造型的前提下，再来做具体工作，如确定门锁的位置、门框的尺寸以及在门页上做更细致的设计。
只有如此，门的造型才会融入房子空间的一部分，显示其应该表现的作用窗的首要功能是通风、透气、采光，窗户是房子的眼睛，不敢想象，没有窗户的房子会是什么模样。
怎样设计窗的造型呢？首先要细分窗的使用功能，不同功能的窗造型会有较大的区别，窗户按功能分有客厅窗、卧室窗、厨房窗、过道窗、隔窗、封闭窗、开放窗等；按材料分有合金窗、木窗、玻璃窗等。
完成功能定位后，在进行居室主题文化定位的基础上，划分出窗在总空间关系上的比例，从而确定其在总风格造型上所扮演的角色，即局部服从整体的关系。
再进行窗户局部设计，确定点、线、面与色彩的关系。
根据上面的功能风格定位，整体居室中窗户造型形态开始浮出水面，用什么技巧将房子的“眼睛”装点得更加有神、漂亮就要看设计师的涵养了。
“凿户牖以为室，当其无，有室之用。
”其意思就是说一个由五个面组成的空间，在其几个面开几个口以作门，则这个空间就叫房子，里面的空间就可以住人了，可见门的作用是如此重要，门的造型对于这个居室的风格也是非常关键的。
门的造型包括门页和门套部分，门的规格一般是800mm×2000mm，门套宽度一般在20～80mm，所以第一步是确定门页和门套之间的比例，确定比例之后，再选择门套是平线造型还是木线造型，并要考虑相应门页。
门窗设计标准门窗产品线分级手册2018.07目录一、总则 (2)1.1编制目的 (2)1.2适用范围 (2)1.3使用方法 (2)1.4通用要求 (2)二、江苏区域门窗产品分级标准 (2)2.1三四线首改（D标）门窗分级分档要求 (2)2.2三四线再改（C标）门窗分级分档要求 (3)2.3一二线刚需（C标）门窗分级分档要求 (4)2.4一二线首改（B标）门窗分级分档要求 (5)三、门窗材料技术要求 (6)3.1铝合金材料要求 (6)3.2塑钢材料要求 (7)3.3玻璃面板材料要求 (7)3.4中空内置百叶窗 (9)3.5五金配件、紧固件材料要求 (9)3.6门窗密封材料要求 (10)3.7固定片、副框、金属加强件材料要求 (10)3.8门窗遮阳方案对比分析 (11)3.9外遮阳卷帘安装形式 (12)一、总则1.1编制目的为统一公司江苏区域公司各城市及项目设计要求，明确各档次项目门窗产品及材料选用，保证各门窗深化设计单位设计标准一致，并可快速有效地完成设计工作，减少项目设计失误，特制定本技术标准，各城市公司按此标准统一执行。
1.2适用范围本技术规定适用于公司江苏区域各城市的别墅、洋房、高层住宅项目的外窗。
1.3使用方法1.3.1项目档次确定后，根据门窗分级分档要求确定门窗成本及各产品、各材料的选用。
1.3.2门窗深化设计单位根据本标准化内容要求，从规范要求、技术要求、业主使用舒适度等方面对门窗的分格形式、系统做法、材料配置、加工安装等各方面进行深化设计。
1.3.3门窗深化设计单位根据材料、加工、安装技术要求绘制组装节点图、门窗工艺图、排水节点图、安装节点图等。
1.3.4门窗深化设计单位根据本技术要求中中梃选用依据及节能选配表选择满足结构要求、节能要求的型材及玻璃。
设计人员也可根据参数选配表进行反向审核。
1.3.5设计人员根据标准化对项目节能、结构、窗型、加工、安装工艺图等进行审核。
1.4通用要求1.4.1本标准参照公司江苏区域地标和国家相关标准规范编制，如当地政府有比本标准更高的要求时，按照当地政府规定执行。

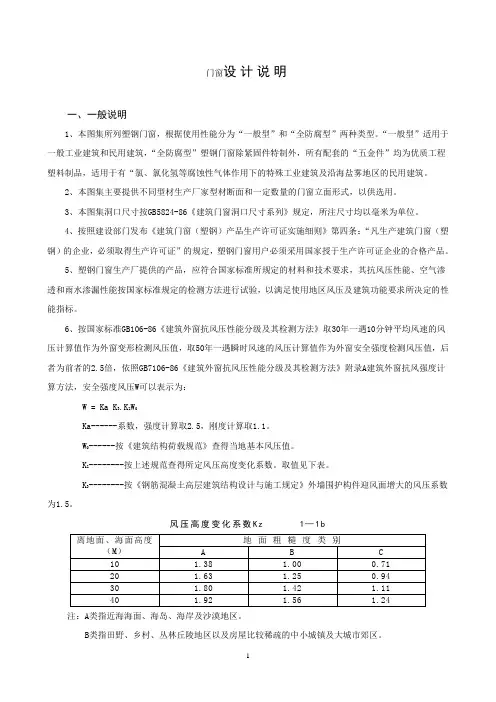

门窗设计说明一、一般说明1、本图集所列塑钢门窗，根据使用性能分为“一般型”和“全防腐型”两种类型。
“一般型”适用于一般工业建筑和民用建筑，“全防腐型”塑钢门窗除紧固件特制外，所有配套的“五金件”均为优质工程塑料制品，适用于有“氯、氯化氢等腐蚀性气体作用下的特殊工业建筑及沿海盐雾地区的民用建筑。
2、本图集主要提供不同型材生产厂家型材断面和一定数量的门窗立面形式，以供选用。
3、本图集洞口尺寸按GB5824-86《建筑门窗洞口尺寸系列》规定，所注尺寸均以毫米为单位。
4、按照建设部门发布《建筑门窗（塑钢）产品生产许可证实施细则》第四条：“凡生产建筑门窗（塑钢）的企业，必须取得生产许可证”的规定，塑钢门窗用户必须采用国家授于生产许可证企业的合格产品。
5、塑钢门窗生产厂提供的产品，应符合国家标准所规定的材料和技术要求，其抗风压性能、空气渗透和雨水渗漏性能按国家标准规定的检测方法进行试验，以满足使用地区风压及建筑功能要求所决定的性能指标。
6、按国家标准GB106-86《建筑外窗抗风压性能分级及其检测方法》取30年一遇10分钟平均风速的风压计算值作为外窗变形检测风压值，取50年一遇瞬时风速的风压计算值作为外窗安全强度检测风压值，后者为前者的2.5倍，依照GB7106-86《建筑外窗抗风压性能分级及其检测方法》附录A建筑外窗抗风强度计算方法，安全强度风压W可以表示为：W = Ka K3.K Z W0Ka------系数，强度计算取2.5，刚度计算取1.1。
W0------按《建筑结构荷载规范》查得当地基本风压值。
K Z--------按上述规范查得所定风压高度变化系数。
取值见下表。
K3--------按《钢筋混凝土高层建筑结构设计与施工规定》外墙围护构件迎风面增大的风压系数为1.5。
风压高度变化系数Kz 1—1b注：A类指近海海面、海岛、海岸及沙漠地区。
B类指田野、乡村、丛林丘陵地区以及房屋比较稀疏的中小城镇及大城市郊区。
WebWinDoorS通用门窗设计系统（网络版）参考手册文档版本：2010版○C版权所有请勿侵权通用门窗设计系统使用说明 (1)概述 (1)系统安装及服务 (3)典型应用 (4)进阶应用：创建组合窗 (8)高级应用：创建异型组合窗 (13)灵活应用：实战 (18)工程大样图汇总输出到AutoCAD (18)工程选材 (20)各类报表输出到Excel（或WPS的ET） (23)选用外部库 (24)制作比例图 (25)制作复杂比例图 (29)制作非比例图：AutoCAD图形 (34)创建异型窗 (42)快速替换材料 (46)系统维护：成为专家 (49)新建库——标准过程 (50)新建库——建库向导 (57)共享资源 (60)制作特殊组合窗 (61)建库报价 (70)含加工信息的数据库编辑 (78)分项计算 (81)型材优化 (82)玻璃优化 (84)零件标签 (86)强度计算 (89)通用门窗设计系统使用说明概述首先感谢您选择了本系统！目前，普通门窗的结构和形式均由标准生产图集定义。
设计人员根据计算公式计算出各个零件的长度和关键尺寸，发出配套的细目表；制造车间据此下料，加工出产品。
所以，设计计算的正确性，合理性直接影响到最终产品的质量和成本。
本设计系统研制的目的就是为了提高门窗产品的设计速度和质量，减轻设计人员的重复劳动强度，量化生产管理和成本控制。
本软件具有如下特点：n集成统一简洁的用户界面产品设计，型材优化套裁，配件汇总，玻璃优化排料，工程成本核算等工作集中完成。
只要知道产品设计的流程，经过短期熟练，就可使用本系统。
n开放式的标准库数据本系统的公式库、型材库、配件库、简图库数据对于用户是透明且开放的，用户可根据自己的需要随时扩充或修改。
n高效准确本系统全部代码采用C++编写，并且结合多年的实践经验及先进的数学模型和算法，保证了设计过程简洁，计算结果优化准确。
n持续不断的改进升级本系统作者努力做到尽善尽美，随时跟踪最新产品信息，不断满足用户的要求，争取在最短的时间内给用户提供可靠稳定的版本。
前言门窗是建筑的重要组成部分，具有建筑围护、采光、通风、隔声等多种功能。
根据开启方式的不同可以分为平开门窗、推拉门窗、旋转门窗等类型；根据构造方式的不同可以分为单层门窗、双层门窗、三层门窗、双玻璃门窗、百页门窗等类型；根据功能的不同可以分为保温门窗、隔声门窗、防火门窗等类型；根据框型材料的不同可以分为木门窗、普通钢门窗、彩钢门窗、塑钢门窗、普通铝合金门窗、保温铝合金门窗等类型。
根据抗风压性能、空气渗透性能及雨水渗透性能的不同，分为高性能门窗、中性能门窗及低性能门窗三类，分别以A、B、C表示，还将每一类分成优等品、一等品及合格品三个等级。
根据保温性能的不同，将传热阻值不小于0.25m2.K/W的门窗定义为保温门窗。
根据隔声性能的不同，将空气声计权隔声不小于25dB的门窗定义为隔声门窗。
钢、铝、塑、木四种材质的门窗都在工程中广泛使用，其中铝门窗占50%的市场份额，其次是塑、彩钢和木门窗。
只有根据建筑要求、和门窗的物理性能设计选用合理、可靠、安全的门窗才能保证建筑的质量，什么“木门窗是第一代、钢门窗是第二代、铝合金门窗是第三代、塑钢门窗是第四代”的说法，完全是对消费者的错误引导。
从环保、节能、方便维修的角度来讲，应尽量采用保温、隔声的高性能内开门窗。
第一章铝合金门窗概述铝合金门窗以其质量轻、物理性能好、色调美观、耐腐蚀及工业化生产的优势，在建筑门窗中占有50%的市场份额，特别是随着保温铝门窗的开发及表面处理工艺的发展，铝门窗的应用必将越来越广泛。
本手册主要以铝合金外窗为主编制。
第一节铝合金门窗的特点在现代建筑中，使用铝合金门窗比较普遍。
铝合金门窗特别适用于有密封、保温、隔热及装饰要求的商场、饭店、宾馆、影剧院、火车站、候机楼、电视塔、办公楼、科研楼、博物馆、高级公寓及民用住宅等。
建筑市场所以对铝合金门窗的需求量不断增加，是因为它具有许多优异的特性。
1．密闭性好密闭性包括气密性和水密性，这是门窗的重要性能指标。
WINDOORS通用门窗设计系统参考手册文档版本：2009版○C版权所有请勿侵权通用门窗设计系统使用说明 (1)概述 (1)系统安装及服务 (3)典型应用 (4)进阶应用：创建组合窗 (8)高级应用：创建异型组合窗 (13)灵活应用：实战 (18)工程大样图汇总输出到A UTO CAD (18)工程选材 (20)各类报表输出到E XCEL (23)选用外部库 (24)制作比例图 (25)制作复杂比例图 (29)制作非比例图：A UTO CAD图形 (34)创建异型窗 (42)快速替换材料 (46)系统维护：成为专家 (49)新建库——标准过程 (50)新建库——建库向导 (57)共享资源 (60)制作特殊组合窗 (61)建库报价 (70)分项计算 (78)型材优化 (79)玻璃优化 (81)强度计算 (83)通用门窗设计系统使用说明概述首先感谢您选择了本系统！目前，普通门窗的结构和形式均由标准生产图集定义。
设计人员根据计算公式计算出各个零件的长度和关键尺寸，发出配套的细目表；制造车间据此下料，加工出产品。
所以，设计计算的正确性，合理性直接影响到最终产品的质量和成本。
本设计系统研制的目的就是为了提高门窗产品的设计速度和质量，减轻设计人员的重复劳动强度，量化生产管理和成本控制。
本软件具有如下特点：n集成统一简洁的用户界面产品设计，型材优化套裁，配件汇总，玻璃优化排料，工程成本核算等工作集中完成。
只要知道产品设计的流程，经过短期熟练，就可使用本系统。
n开放式的标准库数据本系统的公式库、型材库、配件库、简图库数据对于用户是透明且开放的，用户可根据自己的需要随时扩充或修改。
n高效准确本系统全部代码采用C++编写，并且结合多年的实践经验及先进的数学模型和算法，保证了设计过程简洁，计算结果优化准确。
n持续不断的改进升级本系统作者努力做到尽善尽美，随时跟踪最新产品信息，不断满足用户的要求，争取在最短的时间内给用户提供可靠稳定的版本。
目前，本系统已支持网络升级。
版权申明：版权人为保护自己的权益，已经对系统在源程序级从内核至外壳进行了多重加密！作者对本系统软件保留一切版权，禁止一切解密、逆向工程和未经授权的盈利性复制、散发。
免责申明：对于授权用户，本系统所有功能没有任何限制，本系统经开发者及若干用户长期使用后认为是正确的，保证不会对您的计算机系统造成任何破坏。
由于数据库是开放的，用户可随时修改数据库内容，故无法保证计算结果完全无误！请使用者自行核对计算结果的正确性。
在任何情况下，开发者对因购买或使用本系统所造成的任何特殊的、连带的、意外的、间接的损失恕不承担责任。
如果您不能接受以上条款，请不要使用本系统。
注意：批量投料前，请务必核对数据的准确性！另：产品的加工，安装请参考相应的配套图集及相关技术文件。
如果您不接受以上条款，请不要将本系统用于实际生产或商务活动中。
作者郑重申明：本系统未使用任何不道德的破坏性手段保护程序！系统安装及服务系统安装及服务本系统运行在PC系列微机上，操作系统为Windows95/98/2000/NT/XP。
只要操作系统运行良好，本系统运行应该没有问题。
为了将结果输出，您还需要安装有打印机（最好是喷墨或激光打印机）。
本系统基本上属于绿色软件，可以将系统文件文件夹直接复制到所需的位置，运行系统主模块即可启动系统。
因系统文件较多，故安装于硬盘上能够相对方便使用。
系统安装完毕后，桌面上会自动出现图标典型应用对于初学者，可以按如下步骤进行：启动系统系统启动后，出现以下主画面：设置系统参数点击系统菜单<编辑> <设置系统参数>，出现如下屏幕：在这里设置一些默认的计算初始值。
选用产品为兼顾不同用户的习惯，本系统提供了两种设计界面(典雅型、时尚型)：可以点击窗口中的切换界面按钮互相切换。
根据您的喜好，选择您习惯的一种界面工作，二者没有本质的区别。
推荐使用典雅型界面，此界面可以提供比较方便的操作。
以下演示仅以第一种(典雅型)界面为例说明。
点击按钮选用选择你需要的产品(本例首先选择“常用-常用”系列下的“70推拉窗(外纱)”类型下的“TLC70-04”)；如果选择错误，可以重新选择。
给定设计参数分别输入“项目编号”、“樘数”、“宽度”、“高度”、“扇高”等数据；所有的尺寸变量单位是“毫米”；有些输入量需要输入“是”或“否”，可以输入“1”表示“是”，输入“0”表示“否”。
添加更多的项目点击按钮添加可添加一个新条目，该项复制上一项的内容，按照上一步骤修改一些数据，然后重复本步骤添加更多的项；如果新添的项目不是你需要的产品，可以在该项上点击按钮选用选择你需要的产品；删除错误的项目先选择该项为当前项，点击按钮删除即可将此项删除；建议：请仔细检查每项选用的窗型的输入量。
“项目编号”栏尽量填写相互不同的内容，以保证后续的零件编号便于区别。
计算尺寸各项窗型选用完成并填写了正确数据后，可以点击按钮计算尺寸或按钮完整计算，计算当前工程各项产品。
其中，计算尺寸仅计算各项产品的零件尺寸；完整计算则是包括优化排料汇总的完整计算；打印报表计算完成后，可打印输出报表，系统提供各种形式报表，可以根据需要选择打印：以上仅是一些常用的报表，系统还提供一些其它形式的报表，可以在菜单中选择。
提示：所有报表还可以输出到Excel中，以方便某些特殊的需求。
方法是：点击菜单：编辑→报表输出以上仅是一般典型的操作步骤，希望用户在实际使用过程中不断总结经验，找出更好的适合自己的方法和窍门。
进阶应用：创建组合窗系统现成提供的窗型主要是单项窗型(也有一些相对常用的组合门窗)，在实际工程中，往往有大量的组合门窗，为了操作的方便，可以利用系统提供的强大功能建立组合门窗。
具体操作步骤如下：选用单窗将组合窗拆开，分别选用，并输入尺寸、数量。
(本例是由2个推拉窗、2个固定窗、3个接口组成的组合窗)标记项目将需要组合的项目加上标记。
界面一方法：在该项上单击鼠标右键(再次点击可去除标记)。
界面二方法：点击该项前的圆点。
组合点击按钮组合|异型，进入组合编辑页面，当前标记的项目会自动组合,在此界面下可以修改具体数据。
系统根据选用的单窗的尺寸智能判断横向组合或竖向组合(也可在此界面下调整)。
图形调整我们发现：图形中各窗的位置不是我们所要求的效果。
现在可以修改。
点击按钮编辑图形后编辑方式选“组合示意图”，进入图形编辑界面。
点击按钮前移将其移动到最前面。
图形编辑完毕，点击保存并返回，保存图形并返回到组合门窗编辑。
图形参数的对应关系直接点击确定图形现在看起来正常了。
保存返回各项具体项目编辑完毕后保存返回。
该组合项就可以与其它一般的项目一样进行后续处理了。
注意：组合门窗是保存在项目文件中的，删除项目后组合自动丢失。
提示：对于一个比较复杂的（或比较满意的）组合门窗可以保存起来供以后使用。
方法一：保存项目文件，以后在新的项目编辑时，选择菜单：编辑→选用外部库…再选用想要的窗型。
方法二：在组合编辑界面下，点击按钮当前组合存入标准库，再设定一些图号等信息即可，以后此组合可以像一个标准门窗供选用。
以上仅是一般的操作步骤，希望用户在实际使用过程中不断总结经验，找出更好的适合自己的方法和窍门。
高级应用：创建异型组合窗系统提供了强大的功能以方便建立异型组合门窗。
(本例是由下面2个推拉窗,2个固定窗、上面1个半圆窗组成的异型组合窗)进入异型编辑界面点击组合|异型，出现异型组合窗编辑界面。
编辑图形点击编辑图形，选择编辑参数图。
在此界面下添加1个半圆窗，2个推拉窗，2个固定窗，并且调整好它们之间的相对位置。
设定一些输入量，表示该图形显示的尺寸。
再设定好横向偏移、纵向偏移、需要显示的尺寸等信息。
操作比较枯燥、繁琐，请务必细心。
完成后，点击<保存并关闭>。
输入图形参数对照关系这样才能保证图形按要求的尺寸显示。
示意图编辑完成。
编辑输入量后续调用此窗型时需要的输入量。
要保证利用这几个输入量就可将窗型尺寸确定下来。
零件项编辑定义材料厂商、系列；并且，利用引用或嵌入按钮编辑各项。
保存返回编辑完成。
点击按钮保存返回返回主界面。
提示：完全尺寸控制的异型窗可以保存到标准库中供以后调用，方法是，点击当前组合存入标准库按钮。
当前项目中多了新建立的产品。
可以像一般的窗型进行操作了。
注意：组合门窗是保存在项目文件中的，删除项目后组合自动丢失。
提示：对于一个比较复杂的（或比较满意的）组合门窗可以保存起来供以后使用。
方法一：保存项目文件，以后在新的项目编辑时，选择菜单<编辑>下<选用外部库…>，再选用想要的窗型。
方法二：在组合编辑界面下，点击按钮<当前组合存入标准库>，再设定一些图号等信息即可，以后此组合可以像一个标准门窗供选用。
以上仅是一般的操作步骤，希望用户在实际使用过程中不断总结经验，找出更好的适合自己的方法和窍门。
灵活应用：实战本系统还有许多特别增强的功能：工程大样图汇总输出到AutoCAD 如下是一个工程的所有项目。
选择菜单:编辑→导出大样图稍等片刻，AutoCAD会自动启动，并且显示出该工程的所有大样图下一步您所要做的就是——套个图框打印。
建议：在工程各项输入完成后，可以使用此功能导出到AutoCAD中，仔细检查图形有助于保证数据录入的准确性。
提示：对于其它CAD系统(如中望CAD)，系统提供了替代的大样图输出方法，可以先输出到脚本文件，然后在CAD系统中运行此脚本文件即可。
工程选材快速比较各种系列材料的用料情况，并最终决定选材。
还是以上例工程为例。
点击完整计算。
在型材参数设置时，可以点击标记排除不参与计算的型材(本例取消纱料)。
提示：点击优化用量计算进行优化套裁计算；统计用量计算仅进行型材的统计计算。
板材(玻璃)参数设置时，填写当前所用玻璃的单价。
继续…配件的单价尽量准确输入。
计算完成后可以打印各类报表了。
单元作业表上有每个单项的材料用量：工程预算表中是整个工程的用料情况：在材料成本，供货情况，加工设备，人员技术等方面综合考虑，有助于具体工程的型材系列的确定。
提示：上述预算汇总表可以导出到Excel中，其中大部分项目是互相关联的，可以灵活修改，直接编写报价单。
各类报表输出到Excel各类常用报表都可以输出到Excel，以便于某些特殊用途。
选择菜单：编辑→报表输出挑选你想输出的报表，继续。
Excel会自动启动并增加各类报表：选用外部库为了充分利用积累的工程素材，你可以调用以前保存的项目文件中的项目。
选择菜单：编辑→选用外部库…如下界面就是可供选用的内容：挑选你想引用的产品(可以多选)，确定，这些产品就加入当前项目文件中了。
提示：你可以事先建立一些自己比较常用的异型窗的临时项目，保存在项目文件中，以后工程遇到时可以直接从文件中借用。
