中央空调安装培训教材

中央空调基础教材中央空调系统简介一、按空调设备的设置情况分类：（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。

（2）半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。

（3）全分散式空调系统统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空调方式。

二、按负担室内负荷所用的介质种类分类：（1）全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。

（2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。

（3）空气—水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。

（4）制冷剂直接蒸发系统：这是一种制冷系统的蒸发器直接放在室内来吸收房间热、湿负荷的空调系统。

三、按服务对象不同分类：舒适性空调和工艺性空调。

舒适性空调通常应用于家庭或公共场所；工艺性空调通常应用于工厂，实验室等对空气有特殊要求的场合。

如图所示为属于集中式空调系统。

其工作原理为：室外新鲜空气（图中新风）经新风口(图中F-进风网格)进入空气处理室（图中E-空调器），经过过滤器清除掉空调中的灰尘，再经过表冷器、加热器等设备的处理，使空气达到设计要求的温度和湿度后，由送风机经风量控制系统（图中D-总风量调节阀）送入风管系统（图中标注尺寸的管道）送入消声装置（图中C-消声器）降低噪声后，经过各房间风量调节装置（图中B-风量调节阀），由出风口（图中A-孔板送风口）送到各空调房间，吸收了房间里的余热、余湿后，自回风口经风道排出室外。

中央空调风系统专业术语一、风管风管是采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

（1）风管的材料常用的有薄（镀锌）钢板、不锈钢板、塑料复合板、有机（无机）玻璃钢板、胶合板、铝板、塑料软管、金属软管、橡胶软管等。

家用空调安装工培训教材大纲目的：为了贯彻落实国务院国发〔2010〕36号《国务院关于加强职业培训促进就业的意见》文件精神，按照人力资源和社会保障部（2010）人社提字第313号文件中关于委托家电维修行业协会制定统一培训大纲、编写教材，依托现有培训机构开展家电维修培训工作问题的指导意见要求，中国家用电器服务维修协会以针对企业人员的实际情况，编写适合其特点的家电服务维修培训大纲并进一步更新和完善家电服务维修行业培训教材为原则，编写了此教材。

特点：空调安装与维修涉及电气安装、制冷剂操作、高处作业等内容，安全操作十分重要。

本教材用一章的篇幅对安装安全做专门介绍，以引起安装人员的重视。

知识介绍：家用中央空调近年来发展迅速，本教材对此进行了知识性介绍，协会将对家用中央空调的设计、安装、施工等进行专门的介绍。

第一部分学习内容：空气调节基础知识热工基础知识制冷循环与制冷系统（包含压焓图内容）房间空调器中使用的制冷剂要求重点掌握：1．了解空调器参数的相关的热力学基础知识。

2．了解压焓图和焓湿图在空调原理方面的运用。

3．掌握空调器常用制冷剂和润滑油的分类与特点。

第二部分学习内容：家用空调器的基本知识空调器的型号命名和分类方式房间空调器的总体结构、操作方法空调器常用电路基础知识变频空调器的基本工作原理要求重点掌握：1．掌握家用空调器的分类和基础构成。

2．掌握空调器的基本工作原理并认识主要零部件。

3．掌握交直流变频空调器的基本工作原理。

4. 了解空调器常用电路的基本知识。

第三部分学习内容：常用仪器仪表、工具、设备及材料基础知识常用仪器仪表、工具、设备常用材料及规格要求重点掌握：1. 掌握维修仪器仪表、设备、工具的用途与使用方法。

2. 掌握常用材料及规格。

第四部分学习内容：安装工操作基本技能钳工（管工）操作抽真空5气密性试验及检漏充注制冷剂操作制冷系统清洗、吹污及添加冷冻油焊接要求重点掌握：1．掌握空调器安装钳工的基本知识。

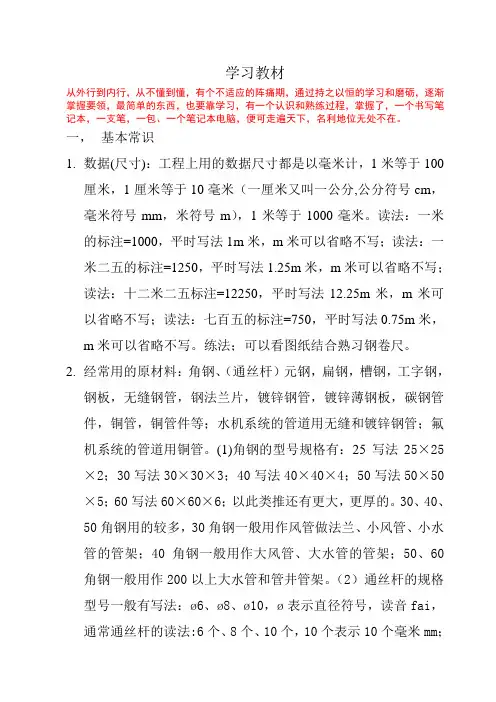

学习教材从外行到内行，从不懂到懂，有个不适应的阵痛期，通过持之以恒的学习和磨砺，逐渐掌握要领，最简单的东西，也要靠学习，有一个认识和熟练过程，掌握了，一个书写笔记本，一支笔，一包、一个笔记本电脑，便可走遍天下，名利地位无处不在。

一，基本常识1.数据(尺寸)：工程上用的数据尺寸都是以毫米计，1米等于100厘米，1厘米等于10毫米（一厘米又叫一公分,公分符号cm，毫米符号mm，米符号m），1米等于1000毫米。

读法：一米的标注=1000，平时写法1m米，m米可以省略不写；读法：一米二五的标注=1250，平时写法1.25m米，m米可以省略不写；读法：十二米二五标注=12250，平时写法12.25m米，m米可以省略不写；读法：七百五的标注=750，平时写法0.75m米，m米可以省略不写。

练法；可以看图纸结合熟习钢卷尺。

2.经常用的原材料：角钢、（通丝杆）元钢，扁钢，槽钢，工字钢，钢板，无缝钢管，钢法兰片，镀锌钢管，镀锌薄钢板，碳钢管件，铜管，铜管件等；水机系统的管道用无缝和镀锌钢管；氟机系统的管道用铜管。

(1)角钢的型号规格有：25写法25×25×2；30写法30×30×3；40写法40×40×4；50写法50×50×5；60写法60×60×6；以此类推还有更大，更厚的。

30、40、50角钢用的较多，30角钢一般用作风管做法兰、小风管、小水管的管架；40角钢一般用作大风管、大水管的管架；50、60角钢一般用作200以上大水管和管井管架。

（2）通丝杆的规格型号一般有写法：ø6、ø8、ø10，ø表示直径符号，读音fai，通常通丝杆的读法:6个、8个、10个，10个表示10个毫米mm；通丝杆一般用于打吊筋，6个的打小风管横担，8个的一般用于吊风机盘管，10个的一般用于吊新风机组。

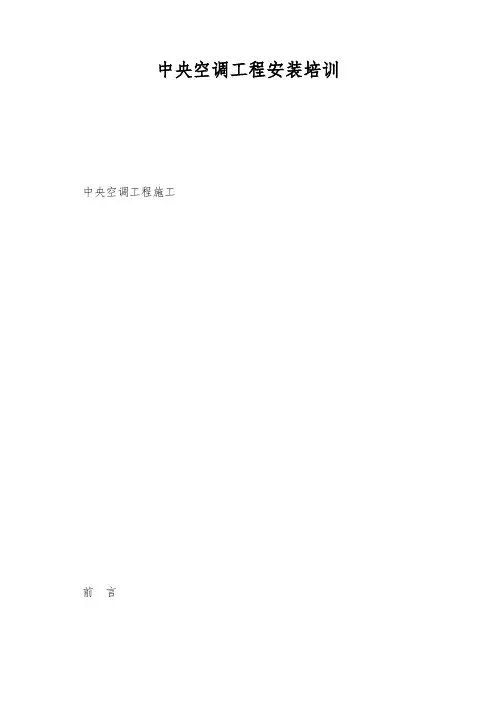

中央空调工程安装培训中央空调工程施工前言与家用空调机不同，中央空调工程项目是个系统工程，除空调设备（空调主机和室内末端）外，还有专门大一部分是工程安装需要完成的内容，具体来讲，一个中央空调系统（空调主机选用冷热水机组）一样包括以下几部分：1空气处理设备：其作用是将送风空气处理到所需要的状态，形式多种多样，例如：风机盘管、吊顶空调柜、新风机组等，属于空调系统的室内末端设备。

（由空调厂家提供）2冷源或热源：其作用是提供空调系统所需要的冷源和热源，冷源是夏季用来给空调系统提供冷量来冷却送风空气的设备，也确实是空调主机，如：风冷冷水机组（风冷模块机组、风冷螺杆机组以及户式中央空调机组等）和水冷冷水机组（水冷螺杆机组）；热源是冬季给空调系统提供热量来加热送风空气的设备，有风冷热泵空调机组和锅炉等。

（由空调厂家或锅炉厂家提供）3空调风系统其作用是将送风空气从空气处理设备（空调末端设备）通过风管系统（送风管）送到空调房间内，同时将相应量的排风从室内通过另一风管（回风管或排风管）送回至空气处理设备作重复处理，或排至室外。

（由空调安装工程来完成）4空调水系统其作用是将冷量由空调主机（冷源）输送到室内空调末端（空气处理设备），再将空调末端吸取的热量由空调末端送到空调主机。

它包括：将冷冻水从空调机送到空调末端设备的冷冻水系统和空调主机的冷却水系统（仅对水冷冷水机组而言）。

另外还有将空气处理设备在制冷运行中产生的冷凝水集中有组织排放的冷凝水系统。

（由空调安装工程来完成）5操纵、调剂装置由于空调系统的工况应随室外空气状态和室内情形的变化而变化，因此要经常对它们的工况进行调剂。

因此要配以一定的操纵和调剂装置。

（由空调安装工程来完成）目录第一章：中央空调工程中常用材料、配件第二章：中央空调工程安装第一章.中央空调施工中常用材料、配件中央空调工程安装中所使用的材料及配件多种多样，且目前在市场上各种材料的质量参差不齐，施工治理人员必须熟悉这些材料，以便在施工中专门好的操纵材料的质量，这是操纵工程施工质量的重要环节和基础。
