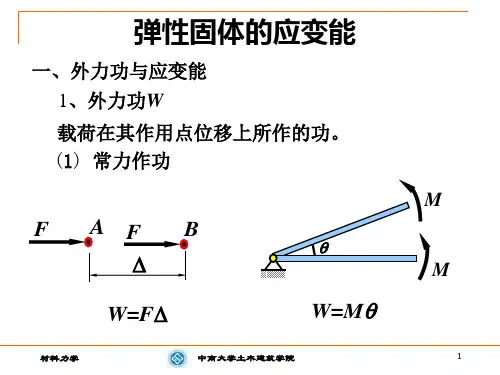

第12章能量法12.1 复习笔记由于弹性体的变形具有可逆性，因此外力在相应位移上做功在数值上等于在物体内积蓄的应变能。

利用功和能的概念求解可变形固体的位移、变形和内力等的方法，称为能量法。

能量法是有限元法求解固体力学问题的基础。

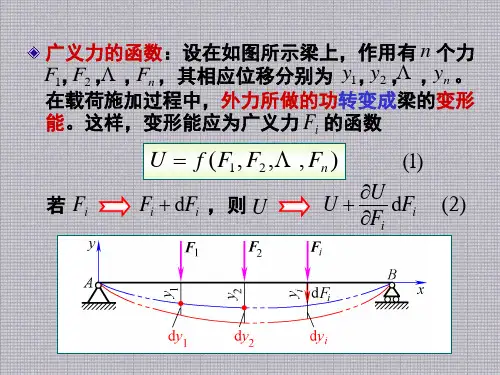

本章首先介绍了应变能和余能的概念及计算方法，在此基础上讨论了卡氏定理，最后介绍了能量法在求解超静定问题中的应用。

本章应重点掌握卡氏定理内容及能量法求解超静定问题的应用。

一、应变能和余能（见表12-1-1）表12-1-1 应变能和余能二、卡氏定理（见表12-1-2）表12-1-2 卡氏定理三、能量法求解超静定系统（见表12-1-3）表12-1-3 能量法求解超静定系统12.2 课后习题详解12-1 图12-2-1（a）、（b）所示各杆均由同一种材料制成，材料为线弹性，弹性模量为E。

各杆的长度相同。

试求各杆的应变能。

图12-2-1（a）图12-2-1（b ）解：（1）图12-2-1中（a ）杆的应变能为：222112212222222222231842112(2)24478Ni i i F l F l F l V EA EA EA l F F lE d E dF l Ed ==⨯+⎛⎫⋅⋅ ⎪⎝⎭=⨯+⋅⋅=∑επππ（2）图12-2-1中（b ）杆上距离下端x 处截面上的轴力为：F N （x ）＝F ＋fx ＝F ＋（F/l ）x ，故杆件的应变能为：2002220()d d 214d 23llN l F x V V xEAF F x F l l x EA Ed ==⎛⎫+ ⎪⎝⎭==⎰⎰⎰εεπ12-2 拉、压刚度为EA的等截面直杆，上端固定、下端与刚性支承面之间留有空隙Δ，在中间截面B处承受轴向力F作用，如图12-2-2所示。

杆材料为线弹性，当F＞EAΔ/l时，下端支承面的反力为：F C＝F/2－（Δ/l）（EA/2）。

于是，力F作用点的铅垂位移为：ΔB＝（F－F C）l/EA＝Fl/（2EA）＋Δ/2。

材料力学-学习指导及习题答案第一章绪论1-1 图示圆截面杆，两端承受一对方向相反、力偶矩矢量沿轴线且大小均为M的力偶作用。

试问在杆件的任一横截面m-m上存在何种内力分量，并确定其大小。

解：从横截面m-m将杆切开，横截面上存在沿轴线的内力偶矩分量M x，即扭矩，其大小等于M。

1-2 如图所示，在杆件的斜截面m-m上，任一点A处的应力p=120 MPa，其方位角θ=20°，试求该点处的正应力σ与切应力τ。

解：应力p与斜截面m-m的法线的夹角α=10°，故σ＝p cosα=120×cos10°=τ＝p sinα=120×sin10°=1-3 图示矩形截面杆，横截面上的正应力沿截面高度线性分布，截面顶边各点处的正应力均为σmax=100 MPa，底边各点处的正应力均为零。

试问杆件横截面上存在何种内力分量，并确定其大小。

图中之C点为截面形心。

解：将横截面上的正应力向截面形心C简化，得一合力和一合力偶，其力即为轴力F N=100×106××2=200×103 N =200 kN其力偶即为弯矩M z=200××10-3 = kN·m1-4 板件的变形如图中虚线所示。

试求棱边AB与AD的平均正应变及A点处直角BAD的切应变。

解：第二章轴向拉压应力2-1试计算图示各杆的轴力，并指出其最大值。

解：(a) F N AB=F, F N BC=0, F N，max=F(b) F N AB=F, F N BC=－F, F N，max=F(c) F N AB=－2 kN, F N2BC=1 kN, F N CD=3 kN, F N，max=3 kN(d) F N AB=1 kN, F N BC=－1 kN, F N，max=1 kN2-2 图示阶梯形截面杆AC，承受轴向载荷F1=200 kN与F2=100 kN，AB段的直径d1=40 mm。
