基于Packet Tracer软件的计算机网络实验教学研究

基于PacketTracer的网络安全实验设计和开发网络安全是当今信息化社会中不可或缺的重要组成部分，网络安全实验的设计和开发则是培养网络安全人才的重要途径。

本文将介绍基于PacketTracer进行网络安全实验设计和开发的相关内容，以期为网络安全爱好者提供一些参考和指导。

一、实验设计的重要性网络安全实验设计是网络安全学习的重要环节，它是理论知识与实际操作相结合的过程，能够帮助学习者更深入地理解网络安全的原理和技术。

通过实验设计，学习者可以在模拟环境下进行网络攻防、漏洞利用、渗透测试等操作，提高自己的实战能力和应变能力。

实验设计的内容可以涉及网络拓扑的搭建、攻击与防御技术的应用、安全设备的配置等多个方面，通过这些实验设计，学习者能够更加深入地理解网络安全的相关知识，并且能够在实际工作中更加游刃有余地解决各种网络安全问题。

PacketTracer是思科公司开发的一款网络仿真软件，它可以模拟真实的网络环境，支持多种网络设备的模拟和配置，可以满足网络安全实验设计和开发的需求。

在PacketTracer中，可以搭建各种不同的网络拓扑，模拟各种攻击与防御场景，进行各种安全设备的配置和应用，是进行网络安全实验设计和开发的理想平台。

1. 网络拓扑的搭建网络拓扑是网络安全实验设计的基础，合理的网络拓扑可以为实验的开展提供有力的支持。

在PacketTracer中，可以模拟各种不同规模和结构的网络拓扑，包括局域网、广域网、云计算等，可以通过拖拽和连接设备的方式进行快速搭建。

在搭建网络拓扑的过程中，可以考虑添加一些网络安全设备和工具，如防火墙、入侵检测系统、虚拟专用网等，以增加实验的复杂性和真实性，提高实验的实用性和可操作性。

2. 攻击与防御技术的应用在搭建好网络拓扑之后，可以进行各种攻击与防御技术的应用，如DDoS攻击、SQL注入攻击、XSS攻击等，以及防火墙、入侵检测系统、加密技术等相关安全设备和工具的配置和使用。

Packet Tracer软件在计算机网络教学中的应用一、Packet Tracer软件Packet Tracer软件[1]是Cisco公司针对CCNA认证的一款模拟器软件，可完成路由与交换部分的实验。

Packet Tracer是一个辅助学习工具，为学习思科网络课程的初学者去设计、配置、排除网络故障提供了网络模拟环境，是学习组网、配置、协议分析不可或缺的好帮手，支持自行设置网络环境，配置网络设备。

用户可以在软件的图形用户界面上直接使用拖曳方法建立网络拓扑，并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况。

在教学过程中引入该软件可以增加课堂的信息量，提高教学效率，利于学生理解和掌握抽象的理论知识。

Packet Tracer支持建立仿真、虚拟和活动的网络模型和组件，具有下列特点：1.支持多协议。

支持常用协议HTTP、DNS、FTP、Telnet、TCP、UDP、OSPF、DTP、VTP、STP等，同时支持IP、Ethernet、ARP、wireless、CDP、FR、PPP、HDLC、VLAN路由、ICMP等协议模型。

更新的版本支持更多的协议，例如包括IPv6、多区域OSPF、路由重发布、RSTP和SSH，还有多层交换、加密功能、点到点的VPN等。

2.支持大量的设备仿真。

包括路由器、交换机、无线网络设备、服务器、各种连接电缆、终端等设备。

3.支持逻辑空间和物理空间的设计模式。

逻辑空间模式用于进行逻辑拓扑结构，物理空间模式支持构建城市、楼宇、办公室、配线间等虚拟设置。

二、演示实验举例例1 网络环境如图1所示，用户网络通过路由器Customer Router连接到ISP网络上，用户网络地址为192.168.1.0，路由器外端口IP地址为209.165.201.2，网络中各设备的IP地址和网卡地址都标在?D上。

在这样的一个简单的网络中，可以进行多种实验和演示，以网页访问为例可以观察多个协议以及数据报文的传输过程。

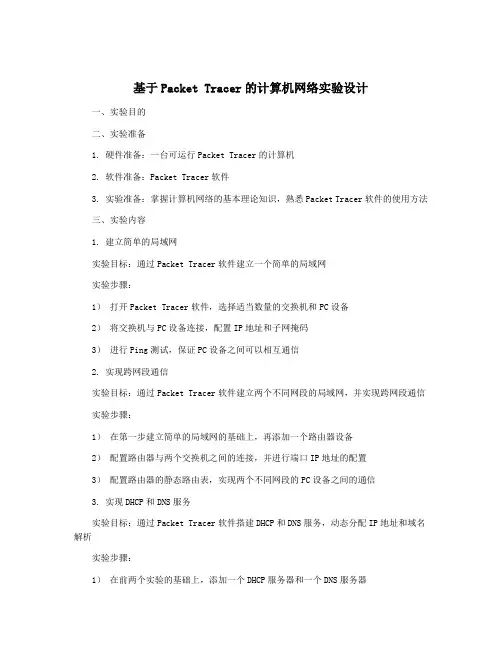

基于Packet Tracer的计算机网络实验设计一、实验目的二、实验准备1. 硬件准备：一台可运行Packet Tracer的计算机2. 软件准备：Packet Tracer软件3. 实验准备：掌握计算机网络的基本理论知识，熟悉Packet Tracer软件的使用方法三、实验内容1. 建立简单的局域网实验目标：通过Packet Tracer软件建立一个简单的局域网实验步骤：1）打开Packet Tracer软件，选择适当数量的交换机和PC设备2）将交换机与PC设备连接，配置IP地址和子网掩码3）进行Ping测试，保证PC设备之间可以相互通信2. 实现跨网段通信实验目标：通过Packet Tracer软件建立两个不同网段的局域网，并实现跨网段通信实验步骤：1）在第一步建立简单的局域网的基础上，再添加一个路由器设备2）配置路由器与两个交换机之间的连接，并进行端口IP地址的配置3）配置路由器的静态路由表，实现两个不同网段的PC设备之间的通信3. 实现DHCP和DNS服务实验目标：通过Packet Tracer软件搭建DHCP和DNS服务，动态分配IP地址和域名解析实验步骤：1）在前两个实验的基础上，添加一个DHCP服务器和一个DNS服务器2）配置DHCP服务器的IP地址池和租约时间，使PC设备可以动态获取IP地址3）配置DNS服务器的主机名和IP地址，进行简单的域名解析测试4. 配置交换机的VLAN实验目标：通过Packet Tracer软件学习如何配置交换机的VLAN实验步骤：1）在前三个实验的基础上，添加一个支持VLAN的交换机2）配置交换机的VLAN，并将PC设备划分到不同的VLAN3）进行不同VLAN之间的通信测试5. 实现远程访问四、实验总结通过以上一系列的计算机网络实验设计，学生可以更加直观地了解计算机网络的基本原理和技术，并通过Packet Tracer软件的实际操作来加深对计算机网络的理解。

基于Packet Tracer的计算机网络实验设计1. 引言1.1 介绍【基于Packet Tracer的计算机网络实验设计】基于Packet Tracer的计算机网络实验设计是一种基于模拟软件的实验教学方法，通过该方法可以在计算机网络实验中模拟真实网络环境，进行各种网络实验和调试。

Packet Tracer是思科公司推出的网络仿真软件，具有图形化界面和丰富的设备模型，可以帮助学生理解计算机网络的基本知识和技术。

在计算机网络实验设计中，Packet Tracer可以模拟各种网络拓扑结构，包括局域网、广域网、虚拟专用网等，实验内容涵盖了网络设备配置、路由器配置、交换机配置、网络拓扑设计等方面。

通过基于Packet Tracer的计算机网络实验设计，学生可以通过模拟实验来巩固和深化计算机网络理论知识，提高实际操作能力和问题解决能力。

基于Packet Tracer的实验设计还可以提供实验指导、实验报告和实验评估等支持，帮助学生更好地完成实验任务和学习目标。

通过这种实验设计方法，教师可以更好地引导学生学习，提高教学效果和学生学习积极性。

1.2 研究背景随着计算机网络技术的不断发展和普及，对于计算机网络实验的需求也越来越大。

计算机网络实验是计算机网络课程中非常重要的一部分，通过实验设计和实践操作，帮助学生深入理解计算机网络原理和技术，并提高他们的实际操作能力。

传统的计算机网络实验存在一些问题，如设备成本高昂、操作复杂、安全性差等，给教学和学习带来了不少困难。

在这样的背景下，研究基于Packet Tracer的计算机网络实验设计，不仅可以为教学和学习提供更便利和安全的实验环境，还可以促进计算机网络技术的发展和应用，具有非常重要的意义和价值。

对于基于Packet Tracer的计算机网络实验设计的研究具有重要的现实意义和理论价值。

1.3 研究目的研究目的旨在探讨基于Packet Tracer的计算机网络实验设计的实际应用和效果。
