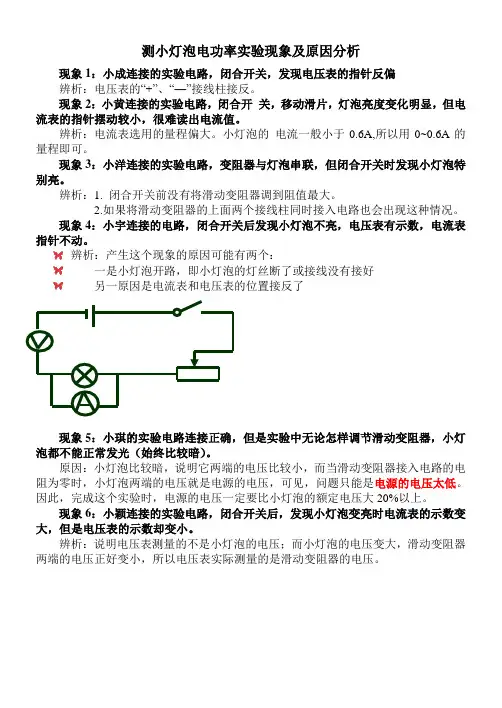

测小灯泡电功率实验现象及原因分析

测小灯泡电功率实验现象及原因分析
现象1：小成连接的实验电路，闭合开关，发现电压表的指针反偏
辨析：电压表的“+”、“—”接线柱接反。

现象2：小黄连接的实验电路，闭合开关，移动滑片，灯泡亮度变化明显，但电流表的指针摆动较小，很难读出电流值。

辨析：电流表选用的量程偏大。

小灯泡的电流一般小于0.6A,所以用0~0.6A的量程即可。

现象3：小洋连接的实验电路，变阻器与灯泡串联，但闭合开关时发现小灯泡特别亮。

辨析：1. 闭合开关前没有将滑动变阻器调到阻值最大。

2.如果将滑动变阻器的上面两个接线柱同时接入电路也会出现这种情况。

现象4：小宇连接的电路，闭合开关后发现小灯泡不亮，电压表有示数，电流表指针不动。

辨析：产生这个现象的原因可能有两个：
一是小灯泡开路，即小灯泡的灯丝断了或接线没有接好
另一原因是电流表和电压表的位置接反了
现象5：小琪的实验电路连接正确，但是实验中无论怎样调节滑动变阻器，小灯泡都不能正常发光（始终比较暗）。

原因：小灯泡比较暗，说明它两端的电压比较小，而当滑动变阻器接入电路的电阻为零时，小灯泡两端的电压就是电源的电压，可见，问题只能是电源的电压太低。

因此，完成这个实验时，电源的电压一定要比小灯泡的额定电压大20%以上。

现象6：小颖连接的实验电路，闭合开关后，发现小灯泡变亮时电流表的示数变大，但是电压表的示数却变小。

辨析：说明电压表测量的不是小灯泡的电压；而小灯泡的电压变大，滑动变阻器两端的电压正好变小，所以电压表实际测量的是滑动变阻器的电压。

测量小灯泡的电功率实验报告实验报告：测量小灯泡的电功率一、实验目的1.了解电功率的概念和计算方法；2.学会使用仪器测量小灯泡的电功率。

二、实验原理电功率是指电流通过电器元件时所消耗的电能的速率，通常用单位时间内消耗的电能来表示。

电功率的计算公式为P=UI，其中P是电功率，U 是电压，I是电流。

实验中使用的仪器是万用表，它既可以测量电压，也可以测量电流。

我们将仪器的电流档位设定为所要测量的电流范围，在电路中串联连接，即可测得电路中的电流值。

然后再将仪器的电压档位设定为所要测量的电压范围，在电路中并联连接，即可测得电路中的电压值。

最后，利用电压和电流的测量值，即可计算得到电灯泡的电功率。

三、实验步骤1.将所需的实验仪器和材料准备齐全，包括：万用表、小灯泡、电线等；2.搭建实验电路，将小灯泡串联在电路中；3.设置万用表的电流档位为合适范围，然后将其与电路串联连接，仪器显示的读数即为电路中的电流值；4.设置万用表的电压档位为合适范围，然后将其与电路并联连接，仪器显示的读数即为电路中的电压值；5.记录电流值和电压值，并根据电功率的计算公式，计算得到小灯泡的电功率；6.重复上述实验步骤，以获得更多的数据点，以便后续数据处理和分析。

四、实验数据序号，电流值（A），电压值（V），电功率值（W）----，----------，----------，------------1，0.5，2.5，1.252，0.8，3.0，2.43，1.0，3.5，3.54，1.2，4.0，4.85，1.5，4.5，6.75五、实验结果分析根据实验数据，我们可以看到电流值和电压值的变化对应着电功率值的变化。

随着电流值和电压值的增加，电功率值也随之增加。

这是因为电功率是电流和电压的乘积关系，当电流和电压同时增加时，电功率值会更高。

六、实验总结通过这次测量小灯泡的电功率实验，我们掌握了电功率的概念和计算方法，学会了使用仪器测量小灯泡的电功率。

次数电压U/V电流I/A 发光情况电功率P/W1 2.522330.280.30.34正常较暗较亮0.560.751.02实验四 测量小灯泡的电功率【实验目的】用伏安法测量小灯泡的电功率，进一步理解额定功率和实际功率的联系和区别。

【设计与进行实验】1.实验器材：电源、导线、开关、小灯泡（额定电压2.5V ）、电流表、电压表、滑动变阻器； 2.实验原理：UI P=3.实验步骤：（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片移到阻值最大处。

（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5V 、2V 和3V ，依次记下电压表示数U 和对应的电流表示数I ，分别将U 、I 记录在表格中；（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。

【分析和结论】 （1）当额实额实时，P P U U ==，灯泡正常发光； （2）当额实额实时，P P U U <<，灯泡发光较暗； （3）当额实额实时，PP U U >>，灯泡发光很亮； 【交流与讨论】 （跟测量电阻实验内容重复的在此略去）（1）使小灯泡正常发光的操作：移动滑片，观察电压表示数，当电压表示数等于小灯泡额定电压时，小灯泡正常发光；（2）小灯泡的U －I 图像不是直线（或不同电压下小灯泡电阻不同）的原因：灯丝电阻随温度的升高而增大。

（3）灯泡亮暗程度与实际功率关系：小灯泡的亮暗由小灯泡实际功率决定，实际功率越大，小灯泡越亮；（4）实验中改变小灯泡两端电压的方式：通过移动滑动变阻器连入电路的阻值大小；（5）伏安法测电阻和伏安法测电功率的异同点相同点：①实验电路相同；②实验方法相同，都是伏安法；③测量的物理量相同，都是测量电流和电压。

不同点：①实验原理不同，测电阻的实验原理是IUR =，测电功率的实验原理是UI P =； ②实验数据处理方式不同，测电阻中，处理数据，多次测量求平均值减小实验误 差；而测电功率的实验中多次实验是寻找在不同电压下的实际电功率与灯泡亮 度之间关系。

测量小灯泡电功率的探究实验实验目的：测量小灯泡在不同电压下工作时的电功率。

实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P ＝UI计算电功率，在额定电压下测出的电功率就是额定功率。

这是物理学中常用的一种间接测量方法，这种方法又被称为“伏安法”。

实验电路：根据实验的目的和原理设计如下电路。

实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。

器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。

实验步骤：（1）按电路图连接好电路；（2）闭合开关，调节滑动变阻器，使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V，观察小灯泡的亮度，并记录电流表和电压表的示数。

（3）调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数（注意：小灯泡两端的电压不能超过它的额定电压太多）。

（4）调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数。

（5）计算出三种情况下小灯泡的电功率（6）断开电路，整理器材。

实验数据（记录）表格：注意：在进行实验时应注意以下几点：（1）电源电压应高于小灯泡的额定电压，例如，测定额定电压为2.5 V的小灯泡的电功率时至少要选两节干电池串联作电源。

（2）电压表的量程应大于小灯泡的额定电压，电流表的量程要大于小灯泡正常工作电流。

（3）滑动变阻器允许通过的最大电流要大于灯泡的正常工作电流，而滑动变阻器的最大电阻值应与小灯泡的电阻差不多，以使调节效果明显。

（4）根据串联分压原理进行判断，准确熟练地调节滑动变阻器，使小灯泡在等于额定电压、略高于额定电压的和低于额定电压三种条件下发光。

尤其在做第二次实验时，需小心调节滑动变阻器，以免因实验电压超过额定电压太多而烧坏灯泡。

测小灯泡电功率的实验原理
1 小灯泡电功率测量实验原理
小灯泡电功率测量实验主要是通过量子电动力学（QED）测量電功率，它能够以安培（A）計算小灯泡輸出的電功率。

它是一种力學理論，其中的主要思想探討的是受到电场的量子粒
子的行為，尤其是光粒子，以及它们與电磁场的相互作用。

量子电动力学实验可以用来测量电场作用下，激发状态下粒子的
动量和能量变化。

光粒子测量小灯泡电功率时，可以采用典型的量子
电动力学技术。

量子电动力学技术还能够测量小灯泡的电阻，电感和电容量的变化。

它的实验流程主要是用一台多功能表表示器，调节电压和电流在
灯泡上，如果电流和电压变化不稳定，那么就可以测量出小灯泡的电
功率。

在测量实验中，一个多功能表表示器可以模拟信号，并在灯泡处
显示。

因此，可以测量出灯泡的输出功率，然后计算它的输出功率，
以确定小灯泡的性能。

根据小灯泡电功率测量实验使用量子电动力学技术和多功能表表
示器显示输出功率，可以准确测量小灯泡电功率，从而评估它的性能。

探究报告测量小灯泡的电功率时间-------- 姓名----------- 实验前的思考：1.此实验的原理及方法是什么？2.滑动变阻器在本实验中起什么作用？应把滑动变阻器的哪两个接线柱连入电路？闭合开关前应将滑片放在什么位置?实验过程中怎样移动滑更合理？3.为保证本实验中的小灯泡不被烧坏，加在小灯泡两端饿最大电压不能超过多少伏？4.将本次试验步骤与用伏安法测小灯泡电阻相比较，有什么相同点和不同点？相同点：不同点：5. 三次实验中那一次测量的是小灯泡的额定功率？若试验中只要求测出小灯泡的额定功率，你应该怎样做？6.实验中需对小灯泡的电功率至少进行三次测量，能否根据三次测量数据计算出小灯泡的平均电功率，为什么？7.分析三次实验中的相关数据你发现了什么？想到那些问题？8.小灯泡的实际功率、发光情况是怎样随它两端电压而改变的？如果用P----U图像表示变化的规律，图像会是什么样的？实验目的：1.学会用伏安法测小灯泡的电功率2.测量小灯泡在额定电压下的功率和不在额定电压下的功率并加以比较一.设计实验：1.画好实验电路图2.选择好电源电压和电表量程3.二、.进行实验：1.按图连接电路，连接前开关要_______，变阻器调到_________。

检查电路无误后，方可闭合开关，进行实验，2.使小灯泡在额定电压下工作，测出小灯泡的功率，观察其亮度；1.使小灯泡两端的电压约为额定电压的1.2倍（思考：为什么对此加以控制），观察它的亮度，测出它的功率；2.使小灯泡两端的电压低于额定电压，观察其亮度，计算出它的功率三.分析论证：1.计算：小灯泡额定功率是________2.思考：实际功率与实际电压有什么关系？灯泡的亮度有谁决定？四.评估：五.交流：。

专题11 伏安法和特殊方法测量小灯泡的电功率测量小灯泡的电功率是初中电学的一个重要实验，是电功率一章的最后一节内容，是前面内容的一个升华，知识性综合性，是各省市中考中最常考的电学实验。

伏安法测电功率主要考查电路的连接、电路故障、电流表的读数及电功率的计算，特殊方法测电功率侧重考查电路的设计、实验步骤及表达式的书写等。

一、伏安法测量小灯泡的电功率：1.实验原理：P=UI。

2.电路的设计：用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流，为了多次测量，还需要滑动变阻器，还要用到组成电路必备的元件：电源、开关、导线，所以电路图如下：3.实验过程和记录表格：连接电路，移动滑动变阻器的滑片P，使电压表的示数分别等于小灯泡的额定电压、实际电压为额定电压的1.2倍、实际电压为额定电压的0.8倍，并记下电压表和电流表的示数，观察小灯泡的亮度，将数据和观察到的灯泡的亮暗情况填入下表：U/V I/A P/W 小灯泡的亮度1234. 实验结论：（1）当U实=U额时，P实=P额，用电器正常工作；当U实〉U额时，P实〉P额，用电器容易烧坏；当U实<U额时， P实<P额，用电器不能正常工作。

（2）不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越大。

（3）小灯泡的亮度是由小灯泡的实际功率决定的，实际功率越大，小灯泡越亮。

例题1、（2021山西中考真题）“圆梦”学习小组在“测量小灯泡的电功率”实验中，小灯泡额定电压为2.5V考点透视迷津点拨与点对点讲（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉，其他接法合理即可）。

（2）正确连接电路后，闭合开关，发现电流表指针不动。

但用手按住开关，发现电流表指针摆动，出现这种现象的原因是______ 。

（3）排除故障后，闭合开关，移动滑动变阻器滑片，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是______W。

（4）小组的同学在实验中又测出了几组数据，请你帮他们设计一个实验记录表。

测量小灯泡电功率探究实验实验目的：测量小灯泡在不同电压下工作时的电功率。

实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。

这是物理学中常用的一种间接测量方法，这种方法又被称为“伏安法”。

实验电路：根据实验的目的和原理设计如下电路。

实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。

器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。

实验步骤：(1)按电路图连接好电路;(2)闭合开关，调节滑动变阻器，使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V，观察小灯泡的亮度，并记录电流表和电压表的示数。

(3)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数(注意：小灯泡两端的电压不能超过它的额定电压太多)。

(4)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数。

(5)计算出三种情况下小灯泡的电功率(6)断开电路，整理器材。

实验数据(记录)表格：测量小灯泡电功率的探究实验湖北省枣阳市兴隆二中谢江涛实验目的：测量小灯泡在不同电压下工作时的电功率。

实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。

这是物理学中常用的一种间接测量方法，这种方法又被称为“伏安法”。

实验电路：根据实验的目的和原理设计如下电路。

实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。

器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。

第3节测量小灯泡电功率（知识点梳理）★考点概览一、伏安法测量小灯泡的电功率1.实验目的：学习用电压表和电流表测量小灯泡的额定功率和实际功率，并加以比较。

2.实验原理：要测量小灯泡的电功率，根据电功率公式，可以用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流。

3.实验器材：电源、滑动变阻器、电压表、电流表、小灯泡、开关、导线若干。

4.设计并进行实验：（1）按照图所示的电路图连接好实验电路，连接电路时，开关处于断开状态，滑动变阻器的滑片置于最大阻值处。

（2）检查电路连接无误后，闭合开关，移动滑动变阻器滑片，使小灯泡两端的电压等于额定电压，记录电压表与电流表的示数，观察并记录小灯泡的发光情况。

（3）调节滑动变阻器的滑片，使小灯泡两端的电压小于小灯泡的额定电压，记录电压表和电流表的示数，观察并记录小灯泡的发光情况。

（4）调节滑动变阻器的滑片，使小灯泡两端的电压约为额定电压的 1.2倍，记录电压表与电流表的示数，观察并记录小灯泡的发光情况。

（5）整理好实验器材。

（6）用公式计算出小灯泡的额定功率和实际功率，记录在下表中。

5.分析与论证（1）分析表格中的实验数据后，发现小灯泡两端的实际电压越高，小灯泡的电功率越大，灯泡发光越亮。

（2）小灯泡的亮度直接由它的实际功率决定。

（3）小灯泡两端的实际电压只有在不高于额定电压时，才处于安全使用状态。

（4）小灯泡的实际功率有多个，额定功率只有一个。

6.实验结论（1）当实际电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光。

（2）当实际电压低于额定电压时，小灯泡的实际更率小于额定功率，小灯泡发光较暗。

（3）当实际电压高于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光较亮。

7.注意事项（1）电源电压应高于灯泡的额定电压；滑动变阻器允许通过的最大电流要大于小灯泡的正常工作电流，滑动变阻器的最大阻值应与小灯泡的电阻差不多，这样会使滑动变阻器的调压效果明显。

测量小灯泡电功率探究实验实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。

这是物理学中常用的一种间接测量方法，这种方法又被称为伏安法。

实验电路：根据实验的目的和原理设计如下电路。

&nbsp;&nbsp;实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。

器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。

实验步骤：(1)按电路图连接好电路;(2)闭合开关，调节滑动变阻器，使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V，观察小灯泡的亮度，并记录电流表和电压表的示数。

(3)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数(注意：小灯泡两端的电压不能超过它的额定电压太多)。

(4)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数。

(5)计算出三种情况下小灯泡的电功率(6)断开电路，整理器材。

实验数据(记录)表格：测量小灯泡电功率的探究实验湖北省枣阳市兴隆二中谢江涛实验目的：测量小灯泡在不同电压下工作时的电功率。

实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。

这是物理学中常用的一种间接测量方法，这种方法又被称为伏安法。

实验电路：根据实验的目的和原理设计如下电路。

&nbsp;&nbsp;实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。

器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。

测量电功率试验的目标和道理：1. 试验目标：1）测定小灯泡额定电压下的电功率;2）测定小灯泡略高于额定电压下的电功率;3）测定小灯泡略低于额定电压下的电功率.2. 试验道理：P=UI应测量的物理量：小灯泡两头的电压U,和经由过程的电流I.3. 试验办法：伏安法伏安法测小灯泡的电功率：试验电路图试验器材电源.滑动变阻器.电压表.电流表.小灯泡.灯座.开关.导线若干试验步调(1)按设计的电路图衔接什物,并设计试验记载表格(2)检讨电路无误后,闭合开关s,移动滑动变阻器的滑片P,不雅察电压表的示数.当电压表的示数等于小灯泡的额定电压时,停滞滑动,并记下电流表的示数(3)调节滑动变阻器,使小灯泡两头的电压为额定电压的1．2倍,不雅察小灯泡的发光情形,并记下电压表和电流表的示数(4)调节滑动变阻器,使小灯泡两头的电压低于额定电压的1／5,不雅察小灯泡的发光情形,并记下电压表和电流表的示数(5)整顿试验器材试验表格次数电压U（V）电流I（A）电功率P（W）灯泡亮度试验结论U实=U额,P实=P额,正常发光;U实>U额,P实>P额,比正常发光更亮;U实<U额,P实<P额,比正常发光更暗.留意事项(1)选择的器材规格要适合,例如滑动变阻器许可经由过程的最大电流要大于灯泡的额定电流;(2)衔接电路时开关断开,滑动变阻器滑到阻值最大处;(3)使小灯泡的电压高于额定电压时,要留意不雅察电压暗示数的变更,以免电压过高,烧坏小灯泡伏安法测电阻与测功率的异同点：测小灯泡的电功率测电阻雷同点所测物理量灯泡两头的电压(U)和经由过程灯泡的电流(I)电路图连入电路时开关断开,滑动变阻器位于阻值最大处不合点道理 P=UI盘算公式P=UI滑动变阻器感化呵护电路,掌握灯泡两头电压呵护电路,转变电路中的电流填补：(1)伏安法测功率.滑动变阻器的感化是呵护电路和掌握灯泡两头电压.多次测量的目标是为了测量不合电压下小灯泡的现实功率,不是为了多次测量求平均值.所以设计的表格中没有“平均功率”这一栏.(2)伏安法测定值电阻时,滑动变阻器的感化是呵护电路和转变电路中的电流和电阻两头电压,因电阻阻值不变,这是为了多测几组对应的电压.电流值,多测几回电阻值,用多次测量求平均值来减小误差.(3)伏安法测小灯泡电阻时,因为灯丝电阻大小与温度有关.在不合的工作状况下,小灯泡温度不合.灯丝电阻也不合.是以测灯丝电阻时滑动变阻器的感化是为了呵护电路和转变电路中的电流,不是为了多次测量求平均值.“伏安法测功率”中罕有故障及消除:“伏安法测功率”是电学中的主要试验.同窗们在试验进程中,轻易消失一些试验故障,对消失的试验故障又一筹莫展,是以,可以或许找出试验故障是做好试验的“法宝”.下面就同窗们在试验中易消失的故障从以下几方面进行剖析.1．器材选择不当导致故障故障一：电流表.电压表指针偏转的角度小.[剖析原因]①电压表.电流表量程选择过大;②电源电压不高.[消除办法]选择小量程,假如故障还消失,只有调高电源电压.试验中若电表指针偏转的角度太小,估读电流或电压时因为视觉造成的误差将增大.为了减小试验误差,选择量程时既不克不及使电表指针超出最大刻度,又要斟酌到每次测量时应当使电表指针偏过刻度盘的中线.2．器材衔接进程中消失故障故障二：电压表.电流表指针反向偏转.[剖析原因]两表的“+”“-”接线柱接反了,当电流从“一”接线柱流入时,指针反向偏转,甚至消失指针打弯.破坏电表的情形. [消除办法]将两电表的“+”“-”接线柱对换.故障三：滑动变阻器的滑片滑动时,电暗示数及灯泡亮度无变更. [剖析原因]滑动变阻器衔接有误,没有遵守“一上一下”的接线原则,把滑动变阻器接成了定值电阻.[消除办法]遵守“一上一下”原则准确衔接滑动变阻器.故障四：滑动变阻器的滑片滑动时,电暗示数都不变,灯泡极亮且亮度无变更.[剖析原因]滑动变阻器的衔接有误,没有遵守“一上一下”的接线原则,且滑动变阻器在电路中的阻值为零.[消除办法]遵守“一上一下”的原则准确衔接滑动变阻器.故障五：刚接好最后一根导线,灯泡立刻亮了.[剖析原因]衔接电路的进程中,开关没有断开.[消除办法]衔接时留意断开开关,呵护电路.3．元件破坏导致故障故障六：闭合开关后,灯不亮,电流表.电压表都没有示数.[剖析原因]电路中消失开路：①接线柱接触不良; ②电路中电源.电流表.开关或变阻器可能破坏;③衔接导线可能断开.[消除办法]可先把各接线柱拧紧,若还不成,用一根导线让各元件依次短路,找出故障地位.故障七：闭合开关,灯不亮,电流表几乎没有示数,电压表指针显著偏转.[剖析原因]可能是灯泡灯丝断了或灯座与灯泡接触不良.[消除办法]改换灯泡或使灯座与灯泡接触优越.应用电能表和停表测家用电器的功率：1. 试验道理：2．试验设计思绪：在家庭电路中,家用电器消费的电能可以由电能表进行测量.每只电能表上标有该电能表上的转盘每千瓦的转数.例如,一只电能表标着3000r／(kW·h),这暗示每消费1kW·h的电能,电能表的转盘转3000 转.应用盘面上的这个参数可以测定家用电器的功率.3．试验步调要测量某家用电器的功率,可只让它在电路中工作,将其他用电器关失落.不雅察电能表的转盘转过的转数N,同时用停表测出所用的时光t(s),若以上述电能表为例,则该电器的功率大小为=.还有一种电子式电能表,其表盘上“n imp／(kW· h)”的寄义是每消费1kW·h的电能,指导灯闪耀n 次.若测得某用电器工作时光t内指导灯闪耀了N 次,则该用电器的功率为.。

测量小灯泡电功率的探究实验实验目的：测量小灯泡在不同电压下工作时的电功率。

实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P ＝UI计算电功率，在额定电压下测出的电功率就是额定功率。

这是物理学中常用的一种间接测量方法，这种方法又被称为“伏安法”。

实验电路：根据实验的目的和原理设计如下电路。

实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。

器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。

实验步骤：（1）按电路图连接好电路；（2）闭合开关，调节滑动变阻器，使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V，观察小灯泡的亮度，并记录电流表和电压表的示数。

（3）调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数（注意：小灯泡两端的电压不能超过它的额定电压太多）。

（4）调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数。

（5）计算出三种情况下小灯泡的电功率（6）断开电路，整理器材。

实验数据（记录）表格：注意：在进行实验时应注意以下几点：（1）电源电压应高于小灯泡的额定电压，例如，测定额定电压为2.5 V的小灯泡的电功率时至少要选两节干电池串联作电源。

（2）电压表的量程应大于小灯泡的额定电压，电流表的量程要大于小灯泡正常工作电流。

（3）滑动变阻器允许通过的最大电流要大于灯泡的正常工作电流，而滑动变阻器的最大电阻值应与小灯泡的电阻差不多，以使调节效果明显。

（4）根据串联分压原理进行判断，准确熟练地调节滑动变阻器，使小灯泡在等于额定电压、略高于额定电压的和低于额定电压三种条件下发光。

尤其在做第二次实验时，需小心调节滑动变阻器，以免因实验电压超过额定电压太多而烧坏灯泡。
