帕萨特1.8T灯光电路图

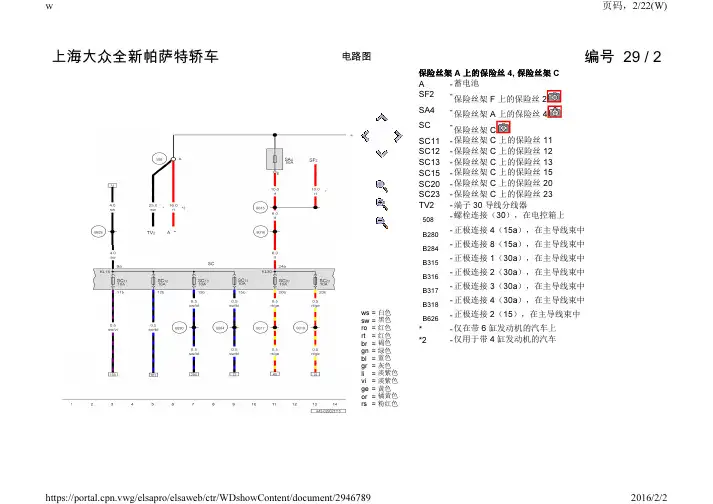

第二节帕萨特轿车（B5）全车电气线路图帕萨特轿车（B5）全车电气线路图如图7-2-1~图7-2-53所示。

图7-2-1 蓄电池、点火开关、发电机、起动机、X触点继电器（1-14）电路图A-蓄电池B-起动机C-发电机C1-调压器J59-X触点继电器J393-舒适电子的控制单元T1-单针插头,蓝色,在发动机缸线体的右侧T10d-10针插头,棕色,在发动机室中的控制单元防护罩的左侧T10f-10针插头,蓝色,在左A柱处(6号位)T23-23针插头，舒适电子的控制单元的连接插头A2 -正极连接点（15），在仪表线束内A17 –连接线（61），在仪表线束内A21 –连接线（86S），在仪表线束内A32 –正极连接线（30）在仪表板线束内A86 –连接线（50b），在仪表板线束内500A-螺栓连接点1（30c火线），在继电器板上500B -螺栓连接点1（30c火线），在继电器板上①-接地点，蓄电池与车身②-接地点，变速器车身-接地连接点，在仪表板线束内-螺栓连接点3（30火线），在继电器板上图7-2-2 电子防盗器、防盗器报警灯、自诊断接口、发电机充电指示灯（15-28）电路图D2-防盗器识读线圈J220-电喷控制单元J285-仪表板显示控制单元J362-防止盗器控制单元K2-发电机充电指示灯K117-防盗器报警灯S12-保险丝12，10A，在保险丝架上S13-保险丝13，10A，在保险丝架上S15-保险丝15，10A，在保险丝架上S239-保险丝39，15A，在保险丝架上S240-保险丝40，25A，在保险丝架上T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的右侧（1号位）T10d-10针插头，棕色，在发动机室中的控制单元防护罩中的右侧（2号位）T10e-10针插头，橙色，在发动机室中的控制单元防护罩中的左侧（4号位）T16-16针插头，在换档操纵杆处，自诊断接口T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩中的右侧（3号位）T32a-32针插头，蓝色，在仪表板内T32b-32针插头，绿色，在仪表板内-正极连接线（30），在仪表线束内-正极连接线（15），在仪表线束内–K诊断连接线，在仪表板线束内-接地连接点，在仪表板内图7-2-3 仪表板、数字钟、里程表、灯光打开时报警蜂鸣器等（29-42）电路图C22-里程表传感器，在变速器内H16-灯光打开时的报警蜂鸣器J220-电喷控制单元J104-ABS制动防打抱死系统的控制单元J234-安全气囊的控制单元J393-舒适电子的控制单元L75-数字钟显示照明灯S22-保险丝22，5A，在保险丝架上S223-保险丝23，5A，在保险丝架上T3-3针插头（里程表传感器插头）T6-6针插头，黑色，左右A柱处（不接在支架上）T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的左侧（1号位）T10d-10针插头，棕色，在发动机室中的控制单元防护罩中的右侧（2号位）T10f-10针插头，蓝色，在左A柱处（6号位）T10p-10针插头，黄色，在左A柱处（6号位）T10n-10针插头，橙色，在左A柱处（15号位）T23-23针插头，舒适电子的控制单元的连接插头T23-23针插头，在舒适系统控制单元上T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在仪表板内T75-75针插头，在安全气囊控制单元上T80-80针插头，在发动机控制单元上Y2-数字钟–连接线（车门接触开关），在仪表板线束内–连接线（车速信号），在仪表板线束内-连接线（58L），在仪表板线束内-连接线（58R），在仪表板线束内-接地连接点2，在仪表板线束内图7-2-4 仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关等（43-56）电路图F1-机油压力开关（高压）F34-制动液位报警开关F120-发动机罩开关G5-转速表G21-车速表J285-仪表板显示控制单元K1-远光灯指示灯K7-手制动警告灯K13-后雾灯警告灯K65-左侧转向指示灯K94-右侧转向指示灯K106-风窗清洗液位警告灯K118-制动系统警告灯T6-6针插座，红色（空位）T9c-9针插座，绿色，接398继电器（中央电器板4号位）T10a-10针插头，棕色，在左A柱处（8号位）T10b-10针插头，黑色，在发动机室中的控制单元防护罩的左侧（1号位）T10c-10针插头，紫色，在左A柱处（17号位）T10h-10针插头，棕色，在左A柱处（12号位）T10n-10针插头，橙色，在左A柱处（15号位）T32a-32针插头，蓝色，在仪表板线束内T32b-32针插头，绿色，在仪表板线束内-正极连接线（右转向信号），在仪表板线束内-正极连接线（左转向信号），在仪表板线束内–连接线（手制动报警），在仪表板线束内-接地连接线，在后线束内图7-2-5 仪表板、环境温度传感器、冷却液温度传感器、冷却液液位开关、燃油表传感器、CAN总线和机油状态传感器等（57-70）电路图CAN（H）-CAN总线的高位CAN（L）-CAN总线的低位F66-冷却液液位开关G-燃油表传感器G1-机油状态传感器G2-冷却液温度传感器表G17-环境温度传感器，在左前保险杠上T2a-2针插头，在发动机室的左前T2b-2针插头，黑色，在左A柱处T6c-6针插头，蓝色，在左A柱（11号位）T10a-10针插头，棕色，在左A柱处（8号位）T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的左侧（1号位）T10d-10针插头，棕色，在发动机室中的控制单元防护罩中的左侧（2号位）T10k-10针插头，灰色，在左A柱处（14号位）–连接线（燃油状态），在仪表线束内–连接线（环境温度），在仪表板线束内–连接线（冷却温度），在仪表线束内–连接线（冷却液位），在仪表线束内–接地连接点，在发动机线束内（由接地点分出）–连地连接点，在发动机线束内（由接地点分出）–接地连接线，在后线束内图7-2-6 手制动开关、清洗液位传感器、制动片磨损信号开关等（71-84）电路图F9-手制动报警开关G33-清洗液位传感器T6-6针插座，红色（空位）T10g-10针插头，灰色，在右A柱处（11号位）T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）Fz1-左侧制动片磨损信号开关Fz2-右侧制动片磨损信号开关–连接线（手制动报警），在仪表板线束内–接地点，在左A柱处–接地点，在左A柱处–接地点，在左后柱–接地点，在左后柱–接地连接点，在仪表板线束内（由分出）–接地连接点，在后线束内（由分出）–接地连接点，在后线束内（由分出）–接地连接点，在后线束内（由分出）–接地连接点，在后线束内图7-2-7 转向开关、大灯变光开关、停车灯开关、左前灯（85-98）电路图E2-转向开关E4-大灯变光开关E19-停车灯开关M1-左前停车灯M5-左前转向灯M18-左侧面转向灯M29-左侧近光灯M30-左侧远光灯S19-保险丝19，10A在保险丝架上T5b-5针插头，黑色，在左大灯内T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）T12-12针插头，在转向柱右侧处–连接线1（56a），在仪表板线束内–接地点，在左A柱处–接地连接点，在左大灯线束内（由分出）图7-2-8 带转向继电器的警告灯开关、右前灯（99-112）电路图E3-警告灯开关J1-转向继电器K6-警告灯开关的报警灯L35-警告灯开关的照明灯M3-右前停车灯M7-右前转向灯M19-右前侧转向灯M31-右近光灯M32-右远光灯S18-保险丝18，10A，在保险丝架上T5a-5针插头，黑色，在右大灯内T6b-6针插头，粉红色，在右A柱处（8号位）T7a-7针插头，在警告灯开关上–接地点，在右A柱处–接地点，在仪表板下，在左A柱处–接地连接点，在仪表板线束内（由分出）–接地连接点，在大灯线束内（由分出）图7-2-9 制动灯开关、制动灯、尾灯（113-126）电路图F-制动灯开关M6-左后转向灯M8-右后转向灯M21-左制动灯和尾灯M22-右制动灯和尾灯M25-高位制动灯T6a-6针插头，在左尾灯处T6b-6针插头，在右尾灯处T6c-6针插头，蓝色，在左A柱处（11号位）T10a-10针插头，棕色，在左A柱处（8号位）-正极连接线（右转向信号），在仪表板线束内-正极连接线（左转向信号），在仪表板线束内–连接线（制动灯开关），在仪表板线束内-正极连接（54），在后线束内-接地点，在左尾灯架上-接地点，在右尾灯架上–接地连接点，在后线束内（由分出）–接地连接点，在后线束内（由分出）图7-2-10 收放机、点烟器、仪表板通风照明（127-140）电路图L28-点烟器照明灯L67-左测仪表板通风照明灯L68-中央仪表板通风照明灯L69-右测仪表板通风照明灯R-收放机S233-保险丝33，15A，在保险丝架上S237-保险丝37，20A，在保险丝架上T2c-2针插头，在仪表板下右侧T8-8针插头，在收放机上，（收放机电源插头）T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的左侧（1号位）T（16+3）-19针插头，橙/红，在发动机室中的控制单元防护罩中的左侧（3号位）U1-点烟器-连接线（58d），在仪表板线束内-正极连接线（30al），在仪表板线束内-连接线2（58d），在仪表板线束内-螺柱连接点2（30B火线），在继电器板上-螺柱连接点2（30B火线），在继电器板上-接地点（收放机），在仪表板线束内-接地连接点，在仪表线束内-接地连接点，在仪表板线束内图7-2-11 开关和仪表灯光控制、大灯调节、大灯调节电机（141-154）电路图E20-开关和仪表灯控制E102-大灯调节器L54-大灯调节器照明灯S20-保险丝20，10A（15A），在保险丝架上S21-保险丝21，10A（15A），在保险丝架上T6d-6针插头，粉红色，在右A柱处（8号位）T6i-6针插头，黑色，在大灯调节开关上T6k-6针插头，红色，在右A柱处（8号位）T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）V48-左大灯调节电机V49-右大灯调节电机–连接线（56），在仪表板线束内-接地连接点，在仪表板线束内（由分出）图7-2-12 灯光开关、雾灯开关、杂物箱灯、牌照灯（155-168）电路图E1-灯光开关E18-雾灯开关L9-灯光开关照明灯S3-保险丝3，5A，在保险丝架上S4-保险丝4，5A，在保险丝架上S236-保险丝36，15A，在保险丝架上T2-2针插头，在行李箱盖上T10a-10针插头，棕色，在左A柱处（8号位）W6-杂物箱灯X-牌照灯-正极连接线（58），在仪表板线束内–连接线（X），在仪表板线束内–连接线（后雾灯），在仪表板线束内–连接线（30a火线），在底盘线束内-接地连接点，在仪表板线束内（由分出）-接地连接点，在后线束内（由分出）–螺钉连接点（75x火线），在继电器板上图7-2-13 前后雾灯、倒车灯（169-182）电路图F4-倒车灯开关L22、L23-左前雾灯、右前雾灯L46-左后雾灯M16-左倒车灯M17-右倒车灯S231-保险丝31，15A，在保险丝架上T2a-2针插头T2b-2针插头T5a-5针插头T5b-5针插头T6a-6针插头，在左尾灯处T6b-6针插头，在右尾灯处T6c-6针插头，蓝色，在左A柱处（11号位）T6k-6针插头，红色，在右A柱处（9号位）T10a-10针插头，棕色，在左A柱处（8号位）T10b-10针插头，黑色，在发动机室中控制单元防护罩中的左侧(1号位) T（16+3）-19针插头，橙/红色，在发动机室中控制单元防护罩中的左侧（3号位）–连接线（15a，保险丝231），在仪表板线束内–连接线（倒车灯），在仪表板线束内–连接线（后雾灯），在仪表板线束内–连接点，在仪表板线束内-接地点，在左尾灯架上-接地点，在右尾灯架上-接地连接点，在右大灯线束内（由分出）-接地连接点，在左大灯线束内（由分出）T10t-10针插头，红色，在左A柱处（9号位）T10d-10针插头，棕色，在发动机室中控制单元防护罩中的左侧（2号位）图7-2-14 双音喇叭及继电器（183-196）电路图H-喇叭按钮（开关）H1-双音喇叭J4-喇叭继电器T5c-5针插头，黄色，在右转向柱处T6k-6针插头，红色，在左A柱处T10t-10针插头，红色，在左A柱处（9号位）-连接线（71），在仪表板线束内-连接线（喇叭），在仪表板线束内-方向盘上的接地点-接地连接点，在仪表线束内（由分出）-接地连接点，在仪表线束内（由分出）-接地连接点，在仪表线束内（由分出）图7-2-15 新鲜空气鼓风机开关、鼓风机和空气循环开关、新鲜空气/空气循环叶板定位电动机（197-210）电路图E9-新鲜空气鼓风机开关E184-新鲜空气鼓风机和空气循环开关E114-新鲜空气鼓风机和空气循环工作警告灯L16-新鲜空气调节器照明灯N24-带过热保险丝的新鲜空气鼓风机的调节电阻S2-保险丝2，5A，在保险丝架上S225-保险丝25，36A，在保险丝架上T4a-4针插头，在调节电阻上T6g-6针插头，在新鲜空气鼓风机开关上T8a-8针插头，在新鲜空气鼓风机空气循环开关上V2-新鲜空气鼓风机V154-新鲜空气/空气循环叶板定位电机-连接线，在仪表板线束内-接地连接点，在仪表板线束内（由分出）-接地连接点，在仪表板线束内（由分出）图7-2-16 后风窗加热开关、后风窗加热器（211-224）电路图E15-后风窗加热开关J393-舒适电子系统的控制单元K10-后风窗加热的指示灯L39-后风窗加热开关的照明灯S224-保险丝24，25A，在保险丝架上S226-保险丝26，30A，在保险丝架上T6c-6针插头，蓝色，在左A柱处（11号位）T6h-6针插头，黑色，在后风窗加热开关上Z T23-23针插头，舒适电子的控制单元1-后内窗加热-连接线（转速信号），在仪表线线束内-连接线（后风窗加热器），在仪表板线束内-接地点，在行李箱板下-接地连接点，在仪表板线束内（由分出）图7-2-17 雨刮器继电器、前风挡雨刮器电动机（225-238）电路图E38-间隙雨刮控制J31-雨刮间隙继电器，在13位置继电器板上T6e-6针插头，黑色，在转向柱右侧处T10c-10针插头，紫色，在左A柱处（17号位）V-雨刮电机-连接线，在仪表板线束内-连接线（转速信号），在组合仪表线束内-接地连接点，在仪表板线束内（由分出）图7-2-18 雨刮器继电器、雨刮器开关、前风挡玻璃清洗电动机（239-252）电路图E22-雨刮器开关J31-雨刮间隙继电器，在13位置继电器板上T8b-8针插头，在雨刮器上T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）V59-前风窗清洗泵-接地连接点，在仪表板线束内（由分出）-连接线，在仪表板线束内。

内容编号1、基本电路图（上海帕萨特GLI、GSI轿车）蓄电池、点火开关、发电机起动机、X触点继电器…………………….………….1／1电子防盗器、防盗器报警灯、自诊断接口、发电机冲电指示灯…………………..1／2仪表板、数字钟、里程表、灯光打开时的报警蜂鸣器等…………………………..1／3仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关等…..1／4仪表板温度传感器、冷却液温度传感器、冷却液液位开关、燃油表传感器、CAN总线和机油状态传感器等……………………………………..1／5 手制动开关、清洗液位传感器、制动磨损信号开关等………………………………1／6 转向开关、大灯变光开关、停车灯开关、左前灯……………………………………1／7 带转向继电器的警告灯开关、右前灯…………………………………………………1／8 制动灯开关、制动灯、尾灯……………………………………………………………1／9 收放机、点烟器、仪表板通风照明……………………………………………………1／10 开关和仪表灯光控制、大灯调节、大灯调节马达……………………………………1／11 灯光开关、雾灯开关、杂物箱灯、牌照灯……………………………………………1／12 前后雾灯、倒车灯………………………………………………………………………1／13 双音喇叭及继电器………………………………………………………………………1／14 新鲜空气鼓风电机开关、鼓风机和空气循环开关、新鲜空气／循环叶板定位马达1／15 后风窗加热开关、后风窗加热器………………………………………………………1／16 雨刮器继电器、雨刮器开关、前风档玻璃清洗马达…………………………………1／17 2、ANQ发动机电路图（上海帕萨特GLI、GSI轿车）蓄电池、起动机、发电机……………………………………………………………….2／1 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）………………………………………………………………………….2／2 发动机控制单元、节气门控制部件、暴震传感器1和进气温度传感器…………….2／3 发动机控制单元、曲轴位置传感器（发动机转速传感器）和暴震传感器2………..2／4 发动机控制单元、空气质量计、燃油泵继位器和喷嘴……………………………….2／5 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管控制阀和凸轮轴调节阀（可变进气门相位）……………………………………………………………..2／6 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞…………………..2／7 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液开关和机油状态传感器………………………………………………………………………………..2／8 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表…………..2／9内容编号3、ABS防抱死制动系统电路图（上海帕萨特GLI、GSI轿车）ABS控制单元、车轮转速传感器………………………………………………………..3／1 ABS控制单元、ABS液压泵、电磁阀等………………………………………………..3／2 ABS控制单元、ABS报警灯……………………………………………………………..3／3 4、安全气囊系统电路图（上海帕萨特GLI、GSI轿车）安全气囊控制单元………………………………………………………………………….4／1安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯…….4／2 5、舒适电子系统电路图（上海帕萨特GLI、GSI轿车）驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关………………………..5／1 驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”报警灯………………………..5／2 驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器………………..5／3 左后车门控制单元、闭锁单元及左后电动摇窗机………………………………………..5／4 右前车门控制单元、闭锁单元及右前门灯………………………………………………..5／5 右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器………………………..5／6 右后车门控制单元、闭锁单元、左后电动摇窗机及右后门灯…………………………..5／7 前车内顶车灯、阅读灯及遮阳板和化妆镜照明灯………………………………………..5／8 舒适电子中央控制单元、行李箱照明灯…………………………………………………..5／9 舒适电子中央控制单元、行李箱盖闭锁装置……………………………………………..5／10 舒适电子中央控制单元、加油箱摇控开启开关…………………………………………..5／11 舒适电子中央控制单元、中央闭锁系统（摇控）天线…………………………………..5／12 6、收放机电路图（上海帕萨特GLI、GSI轿车）收放机、天线…………………………………………………………………………………6／1 收放机、前扬声器……………………………………………………………………………6／2 收放机、后扬声器……………………………………………………………………………6／3 收放机、CD机……….…………………………………….…………………………………6／4 7、空调系统电路图（上海帕萨特GLI轿车）新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀…………………………..7／1 空调控制单元、空调电磁离合器和环境温度传感器…………………………………………7／2 锁止二级管、风扇继电器……………………………………………………………………..7／3 空调压力开关、风扇热敏开关、风扇继电器和风扇………………………………………..7／4内容编号8、自动空调电路图（上海帕萨特GSI轿车）自动空调控制单元、温度叶板定位电机……………………………………………………8／1 自动空调控制单元、搁脚/除霜及中央叶板定位电机、发电机控制单元控制压缩机的通断………………………………………………………………………………….8／2 自动空调控制单元、送风叶板定位电机、太阳光线穿透传感器、通风温度传感器………………………………………………………………………………..8／3 自动空调控制单元、压缩机开关、环境温度传感器、通风温度传感器…………………..8／4 自动空调控制单元、前新鲜空气鼓风机、控制电磁离合器的继电器、电磁离合器……………………………………………………………………………………..8／5 散热风扇及速度控制继电器、风扇速度调节电阻、风扇热敏开关………………………..8／6 9、AG4电子控制自动变速器电路图（上海帕萨特GSI轿车）自动变速器控制单元、起动限制和倒车灯继电器……………………………………………9／1 自动变速器控制单元、多功能开关、CCS开关和自动变速器转速传感器………………..9／2 自动变速器控制单元、电磁阀、车速传感器、变速器油温度传感器等…………………..9／3 自动变速器控制单元、强制换入低档开关…………………………………………………...9／4 自动变速器控制单元、换档操纵杆锁止电磁阀、换档操纵杆照明灯及警告灯……………9／5 10、巡航定速控制系统电路图（上海帕萨特GSI轿车）制动灯开关……………………………………………………………………………………10／1 巡航定速控制单元、巡航定速控制开关、制动踏板开关………………………………...10／2 巡航定速控制单元、真空控制单元…………..……………………………………………10／3电动座椅调节电路图（上海帕萨特GSI轿车）驾驶员侧座椅高度调节、座椅倾角调节电机及开关………………………………………..11／1 驾驶员侧座椅前后调节、座椅靠背调节电机及开关……………………………………….11／2 左前座椅调节机电及开关………………………………………………………….……….11／3内容编号12、AWL发动机电路图（上海帕萨特1.8T轿车）蓄电池、起动机和发动机…………………………………………………………………..12／1 发动机控制单元凸轮轴调节阀（可变进气门相位）他凸轮轴调节阀继电器…………..12／2 发动机控制单元、发电机温度传感器、凸轮位置传感器（霍尔传感器）和CAN（L）总线……….…………………………………………………………………..12／3 发动机控制单元、增压压力传感器、加速踏板位置传感器和CAN（H）总线………...12／4 发动机控制单元、节气门控制部件、增压压力限制电磁阀、增压空气再循环阀和进气温度传感器……………………………………..…………………………..12／5 发动机控制单元、爆震传感器和曲轴位置传感器（发动机转速传感器）……..………..12／6 发动机控制单元、喷嘴…..…………………………………………………………………..12／7 发动机控制单元、点火线圈、火花塞连接器和火花塞……………………………………..12／8 发动机控制单元、空气质量计和催化净化器前的氧化传感器……………………………..12／9 发动机控制单元、催化净化器后的氧化传感器和活性碳罐电磁阀……………………..12／10 发动机控制单元、燃油泵、燃油表传感器和里程表传感器……………………………..12／11 机油压力开关、机油状态传感器、冷却液位传感器和里程表传感器…………………..12／12 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表……………..12／13 13、AG5电子控制自动变速器电路图（上海帕萨特1.8T轿车）自动变速箱控制单元、起动限制继电器……………………………………………………13／1 自动变速箱控制单元、多功能开关、CAN总线……………………………………………13／2 自动变速箱控制单元、变速器转速传感器、变速箱倒档开关…………………………….13／3 自动变速箱控制单元、电磁阀、车速传感器1、变速器油和温度传感器………………..13／4 自动变速箱控制单元、换档操纵杆锁止电磁阀和换档操纵杆照明灯及警告灯………….13／5 自动变速箱控制单元、制动踏板开关………………………………………………………13／6内容编号桑塔纳2000GSI AT中央电器继电器位置和名称……………………………………………..……………………………1／1 保险丝名称容量………………………………………………..……………………………1／2 中央电器板、保险丝架及插头布置（上海帕萨特GLI、GSI轿车）发动机控制单元防护罩内布置、中央电器板正面…………..……………………………3／1 中央电器板背面、附加继电器板……………………………..…………………………….4／1 保险丝架………………………………………………………..……………………………5／1 左A柱、左B柱……………………………………………..………………………………6／1 右A柱、右B柱……………………………………………..………………….…………...7／1 中央电器板、保险丝架及插头布置（上海帕萨特1.8T轿车）发动机控制单元防护罩内布置、中央电器板正面…………………..………………..….8／1 中央电器板背面、附加继电器板……………………………………..……………………9／1 保险丝架……………………………………………………………………………………10／1 左A柱、左B柱……………………………………………………………………………11／1 右A柱、右B柱……………………………………………………………………………12／1 组合仪表插头插脚分配……………………………………………………………………13／1 中央电器板、保险丝架及插头布置（上海帕萨特2.8V6轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….14／1 继电器板、中央电器板正面…………………………………………………………..……15／1 中央电器背面、附加继电器板…………………………………………………………….16／1 保险丝架……………………………………………………………………………………17／1 左A柱、左B柱……………………………………………………………………………18／1 右A柱、右B柱……………………………………………………………………………19／1 前座椅底部插头布置………………………………………………………………………20／1内容编号33、组合仪表电路图组合仪表控制单元……………………………………………………………………33／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…………………33／2 数据总线的诊断接口…………………………………………………………………33／3 数据总线的诊断接口…………………………………………………………………33／4 数据总线的诊断接口组合仪表控制单元、电子节气门控制故障灯………………33／5 组合仪表控制单元、转速表、车速表、里程表……………………………………33／6 组合仪表控制单元、数字钟、数字显示照明灯……………………………………33／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光灯指示灯、后雾灯警告灯、防盗器报警灯………………………………………………………33／8 组合仪表控制单元、ABS警告灯、制动系统警告灯、手制动警告灯、制动片磨损报警灯、安全气囊报警灯、右侧转向指示灯…………………………33／9 组合仪表控制单元、机油压力报警器、机油液面报警灯、左侧转向指示灯…..33／10 组合仪表控制单元、冷却液温度/液位报警指示灯、燃油表、冷却液温度表、清洗液面液位警告灯…………………….………………………..33／11 组合仪表控制单元…..………………………………………………………………33／12内容编号34、空调系统电路图空调开关、环境温度开关和新鲜/循环空气板定位马达…………………………34／1新鲜空气鼓风机和新鲜空气鼓风开关…………………………………………..34／2空调切换控制单元、空调电磁离合器和过热/空调锁止二级管……………….34／3散热风扇继电器和空调压力开关……………………………………………...34／4散热风扇热敏开关、散热风扇继电器和散热风扇……………………………..34／5内容编号中央电器板、保险丝架及插头布置（上海帕萨特2.0轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….30／1 中央电器板正面、继电器..…………………………………………………………..……31／1 中央电器背面…………………………..………………………………………………….32／1 附加继电器板、附加继电器及保险丝……………………………………………………33／1 左A柱………………………………………………………………………………………34／1 右A柱………………………………………………………………………………………35／1 左B柱、右B柱…………………………………………………………………………..36／1内容编号56、BFF发动机电路图蓄电池、起动机和发动机调压器………………………………………………...56／1 发动机控制单元、点火线圈、主继电器、火花塞和火花塞连接器…………….56／2 发动机控制单元、冷却液温度表传感器、发电机温度传感器、机油液面温度传感器和加热电阻（曲轴箱通风）……………………………….56／3 发动机控制单元、发动转速传感器和爆震传感器……………………………….56／4 发动机控制单元和节气门控制单元……………………………………………….56／5 发动机控制单元、燃油泵继电器和喷嘴………………………………………….56／6 发动机控制单元和氧传感器……………………………………………………….56／7 发动机控制单元、控制质量计、活性碳罐电磁阀和可变路径进气管控制阀….56／8 发动机控制单元、巡航定速控制设定按扭、巡航定速控制开关、制动灯开关、制动踏板开关和离合器踏板开关………………………………………………….56／9 发动机控制单元、霍尔传感器和加速器踏板位置传感器……………………….56／10 燃油表传感器、燃油泵、机油压力开关、冷却液液位传感器和里程表传感器…56／11 组合仪表控制单元冷却液温度表、燃油表、转速表机油压力报警器、电子节气门控制故障灯、数字显示照明灯和发动机舱盖接触开关…………….56／12 组合仪表控制单元、数据总线的诊断接口、里程表、发电机充电指示灯、机油压力报警灯、巡航控制报警灯、废气报警灯和点烟器照明灯……………………………56／13.内容编号14、基本电路电路图（上海帕萨特2.8V6轿车）蓄电池、X触点继电器……………………………………………………………..14／1 点火开关……………………………………………………………………………..14／2 组合仪表控制单元、制动灯开关、自诊断接口..………………………………..14／3 组合仪表控制单元、数据总线的诊断接口………………………………………..14／4 组合仪表控制单元、发电机充电指示灯、环境温度传感器……………………..14／5 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、防盗器报警灯、灯光打开时报警蜂鸣器、数字显示照明灯数字钟、里程表………………………14／6 组合仪表控制单元、转速表、车速表、无光指示灯、后雾灯警告灯、转向指示灯、制动系统警告灯、制动液位报警开关………….………………………………….14／7 清洗液液位警告灯….………………………………………………………………14／8 手制动报警开关、清洗液液位传感器、杂物箱灯………………………………..14／9 转向开关、大灯变光开关、停车灯开关、左前灯………………………………..14／10 带转向继电器的警告灯开关、右前灯……………………………………………..14／11 转向灯、制动灯、尾灯、高位制动灯……………………………………………..14／12 收放机、点烟器、仪表板通风照明灯.…………………………………………..14／13 开关和仪表照明控制………………………….…………………………………..14／14 灯光开关、雾灯开关………………………………….…………………………..14／15 牌照灯、多功能开关………………………………………….…………………..14／16 喇叭、双音喇叭继电器、喇叭按钮、安全气囊螺旋型电览连接器.…………..14／17 自动空调控制单元、新鲜空气鼓风机……………………………………….…..14／18 后风窗加热开关、后风窗加热器………………………………………………….14／19 雨刮器继电器、前风窗雨刮器马达……………………………………………….14／20 雨刮器继电器、雨刮器开关、前风窗清洗泵、大灯清洗泵…………………….14／21 风窗清洗喷嘴加热电阻…………………………………………………………….14／22 15、BBG发动机电路图(上海帕萨特2.8V6轿车)蓄电池、起动机、发电机………………………………………………………….15／1 发动机控制单元、节气门控制单元、燃油泵继电器、点火线圈、火花塞、火花塞连接器………………………………………………………………………..15／2 发动机控制单元、进气温度传感器、爆震传感器…………………………………15／3 发动机控制单元、制动阻力继电器、(电子)制动真空泵、内容编号曲轴位置传感器(发动机转速传感器)………………………………………………15／4 发动机控制单元、发动机温度传感器、冷却液温度表传感器、霍尔传感器、制动助力压力传感器……………………………………………………………..15／5发动机控制单元、巡航定速控制开关、制动踏板开关…………………………15／6发动机控制单元、喷嘴……………………………………………………………15／7发动机控制单元、加速踏板位置传感器…………………………………………15／8发动机控制单元、空气质量计、活性碳罐电磁阀、可变路径进气管控制阀、凸轮轴调节阀……………………………………………………………………….15／9 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／10 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／11 发动机控制单元、二次空气泵继电器、二次空气泵阀、二次进气阀马达…….15／12 机油压力开关、机油液面温度传感器、发动机舱盖接触开关、冷却液液位传感器、里程表传感器……………………………………………………………………….15／13 组合仪表控制单元、燃油表传感器、燃油泵、机油液面报警灯……………….15／14 组合仪表控制单元、数据总线的诊断接口、燃油泵、里程表、转速表、冷却液温度表、发电机充电指示灯、机油压力报警器、巡航控制报警灯、电子节气门控制故障灯…….15／15 16、AG5电子控制自动变速器电路图(上海帕萨特2.8V6轿车)自动变速箱控制单元、起动限制继电器…………………………………………..16／1 自动变速箱控制单元、多功能开关、CAN总线、自诊断插座……………………16／2 自动变速箱控制单元、变速器转速传感器………………………………………..16／3 自动变速箱控制单元、温度传感器、电池阀……………………………………..16／4 自动变速箱控制单元、换档操纵杆锁止电池阀、换档操纵杆照明灯、Tiptronic开关…..16／5 自动变速箱控制单元、制动踏板开关……………………………………………….16／6 带记忆的驾驶员座椅调整控制单元…………………………………………………16／7 带记忆的驾驶员座椅调整控制单元…………………………………………………16／8 17、ABS抱死制动系统电路图(上海帕萨特2.8V6轿车)ABS控制单元、车轮转速传感器…………………………………………………….17／1 ABS控制单元、ABS液压泵、电池阀等…………………………………………….17／2 ABS控制单元、电池阀……………………………………………………………….17／3 ABS控制单元、组合仪表控制单元、ABS警告灯、前轮制动片磨损信号开关….17／4内容编号18、安全气囊系统电路图(上海帕萨特2.8V6轿车)安全气囊控制单元、侧面安全气囊气体发生器、侧面安全气囊撞击传感器…..18／1 安全气囊控制单元、安全气囊气体发生器、安全气囊螺旋型电览连接器………18／2 安全气囊控制单元、组合仪表控制单元、数据总线的诊断接口、安全气囊报警灯……….18／3 19、舒适电子系统控制电路图(上海帕萨特2.8V6轿车)驾驶员侧车门控制单元、驾驶员侧电动摇窗机开关、车内中央闭锁开关……….19／1 驾驶员侧车门控制单元、驾驶员侧的闭锁控制单元、左前门踏步灯……………19／2 驾驶员侧车门控制单元、后视镜调节／调节转换开关、车外后视镜加热开关….19／3 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜的加热器19／4 驾驶员侧车门控制单元、油箱盖开启开关、油箱盖开启马达、中央锁系统(带安全功能)的警告指示灯…………………………………………………………19／5 左后控制单元、左后闭锁控制单元、左后电动摇窗机开关、左后门踏步灯…..19／6 右前门控制单元、右前闭锁控制单元、右前门踏步灯…………………………..19／7 右前门控制单元、右前后视镜调节马达、右前玻璃加热器………………………19／8 右前门控制单元、右后车门控制单元、右前电动摇窗机开关、右后电动摇窗机开关…..19／9 右前门控制单元、右后闭锁控制单元、右后门踏步灯…………………………..19／10 车内顶灯、阅读灯、化妆镜照明灯……………………………………………….19／11 舒适电子系统控制单元、行李箱照明灯、行李箱盖马达……………………….19／12 舒适电子系统控制单元、尾门／防盗锁芯接触开关报警系统／中央集控锁系统19／13 舒适电子系统控制单元…………………………………………………………….19／14 舒适电子系统控制单元、发动机舱盖接触开关、无线电远程控制天线……….19／15 20、收放机电路图(上海帕萨特2.8V6轿车)收放机、天线………………………………………………………………………..20／1 收放机、前扬声器…………………………………………………………………..20／2 收放机、后扬声器…………………………………………………………………..20／3 收放机、CD机0..…………………………………………………………………..20／4 21、车载电话电路图(上海帕萨特2.8V6轿车)收放机、X触点继电器、自诊断插座……………………………………………….21／1 车载电话控制单元、车载移动电话、收放机、电话话筒、收放机／电话天线..21／2内容编号22、Climatronic空调系统电路图(上海帕萨特2.8V6轿车)自动空调控制单元、空调电池离合器、电池离合器继电器………………….22／1自动空调控制单元、中央叶板定位电机、搁脚／除霜叶板定位电机……….22／2自动空调控制单元、新鲜空气进口通道温度传感器、太阳光线穿透传感器、中央通风温度传感器、送风叶板定位电机……………………………………..22／3自动空调控制单元、温度叶板定位电机…………………………………………22／4自动空调控制单元、环境温度传感器、搁脚处通风温度传感器、蒸发箱温度传感器………………………………………………………………….22／5 自动空调控制单元、空调压力开关……………………………………………….22／6 自动空调控制单元、新鲜空气鼓风机…………………………………………….22／7 散热风扇控制单元、Continued冷却液循环泵、右散热风扇、散热风扇热敏开关……..22／8 23、自动防眩目后视镜及雨刮传感器电路图(上海帕萨特2.8V6轿车)雨刮间隙继电器、雨量传感器………………………………………………………23／1 自动防眩目内部后视镜……………………………………………………………..23／2 24、带气体放电大灯的大灯照射范围控制电路图(上海帕萨特2.8V6轿车)大灯调节控制单元、车辆角度传感器……………………………………………..24／1 大灯调节控制单元、大灯调节马达………………………………………………..24／2 25、气体放电大灯电路图(上海帕萨特2.8V6轿车)左充电大灯控制单元、左充电大灯、左侧远光灯、左前停车灯、灯光开关…..25／1 右充电大灯控制单元、右充电大灯、右侧远光灯、右前停车灯…………………25／2 开关和仪表照明控制、牌照灯……………………………………………………..25／3 26、CAN-BUS驱动系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、数据总线的诊断接口…………………………………………26／1 发动机控制单元、安全气囊控制单元、变速箱控制单元…………………………26／2 27、CAN-BUS舒适系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、自诊断接口…………………………………………………….27／1 舒适电子系统控制单元、自动空调控制单元………………………………………27／2 带记忆的驾驶员座椅调整控制单元、驾驶员侧车门控制单元、左后车门控制单元………27／3 右前车门控制单元、右后车门控制单元……………………………………………27／4内容编号28、带记忆功能的电动座椅调节电路图（上海帕萨特2.8V6轿车）带记忆的驾驶员座椅调节控制单元、驾驶员座椅调节开关、驾驶员座椅记忆按钮……..28／1 带记忆的座椅调节控制单元、右前座椅调节电机………………………………..28／2 带记忆的座椅调节控制单元、驾驶员座椅靠背调节电机…………..…………..28／3 带记忆的座椅调节控制单元、驾驶员侧车门控制单元…………………………..28／4 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜加热器…28／5 右前座椅侧车门控制单元、右前座椅后视镜调节马达、右前座椅后视镜加热器28／6 右前座椅调节开关、右前座椅调节电机…………………………………………..28／7 29、座椅加热电路图(上海帕萨特2.8V6轿车)驾驶员座椅加热器调整开关…………………………………………………………29／1 驾驶员座椅温度传感器、驾驶员座椅加热器……………………………………….29／2 右前座椅温度传感器、右前座椅热器调整开关…………………………………..29／3 右前座椅热器…………………………………………………………………………29／4内容编号30、组合仪表电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元………………………………………………………………….30／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…..………….30／2 数据总线的诊断接口……………………………………………………………….30／3 数据总线的诊断接口……………………………………………………………….30／4 数据总线的诊断接口、电子节气门控制故障灯………………………………….30／5 组合仪表控制单元、转速表、车速表、里程表………………………………….30／6 组合仪表控制单元、数字钏钟、数字显示照明灯……………………………….30／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光指示灯、后雾灯警告灯、防盗器报警灯……………………………………………………30／8组合仪表控制单元、座椅安全带报警灯-报警系统、ABS警告灯、ESP报警灯、制动系统警告灯手动警告灯、制动片磨损报警灯、安全气囊报警灯右侧转向指示灯…30／9 组合仪表控制单元、机油压力报警灯、机油液面报警灯、左侧转向指示灯……30／10 组合仪表控制单元、冷却液温度表/液位报警指示灯、燃油表、冷却液温度表、清洗液液位警告灯………………………………………………………………….30／11 组合仪表控制单元、多功能显示器、多功能显示调节开关、多功能显示记忆开关……..30／12 31、CAN-bus驱动系统电路图-ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元、数据总线的诊断接口………………………………………..31／1 发动机控制单元、安全气囊控制单元、转向角度传感器………………………..31／2 自动变速器控制单元、带有EDL的ABS控制单元………………………………..31／3 36、行李箱插座电路图-带ESP和多功能显示组合仪表()上海帕萨特V6轿车)12V电源插座…………………………………………………………………………36／1 77、ABS/EDL/ESP电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)带有ESP的ABS的控制单元、ESP按扭、制动灯开关……………………………77／1 带有ESP的ABS的控制单元、ABS回油泵、ABS回油泵继电器………………….77／2 带有ESP的ABS的控制单元、车轮转速传感器……………………………………77／3 带有ESP的ABS的控制单元、制动压力传感器、侧向加速传感器和偏转率传感器……..77／4 带有ESP的ABS的控制单元、组合仪表控制单元转向角度传感器、数据总线的诊断接口、自诊断接口ABS警告灯、ESP报警灯……………………77／5内 容 编号中央电器板、保险丝架及插头布置（桑塔纳2000 轿车）继电器位置和名、继电器插座分布…………………………………………………………21／1 中央电器上保险丝名称和容量………………………………………………………………22／1 附加继电器板上保险丝名称和容量…………………………………………………………23／1 中央电器附加电器板上插头布置及插头插角分布………………………………………24／1 中央电器背面板插头和线束名称…………………………………………………………25／1 中央电器板、保险丝架及插头布置-带ESP 和多功能显示纵使仪表 (上海帕萨特V6轿车)保险丝架………………………………………………………………………………………27／1 附加继电器板…………………………………………………………………………………28／1 组合仪表插头脚分配…………………………………………………………………………29／1手动档：自LSVHH133322091860起 自动档：自LSVHJ133622093770起内容编号42、天窗电路图（上海帕萨特V6轿车）舒适电子系统控制单元…………………………………………………………….…42／1 天窗调节控制单元、天窗电机、天窗上升/下降开关、天窗调节器………….….42／2 96、停车辅助系统电路图（上海帕萨特V6轿车）停车辅助系统控制单元、蜂鸣器………………………………………………………96／1 停车辅助系统控制单元、停车辅助传感器……………………………………………96／2 停车辅助系统控制单元、组合仪表控制单元…………………………………………96／3。

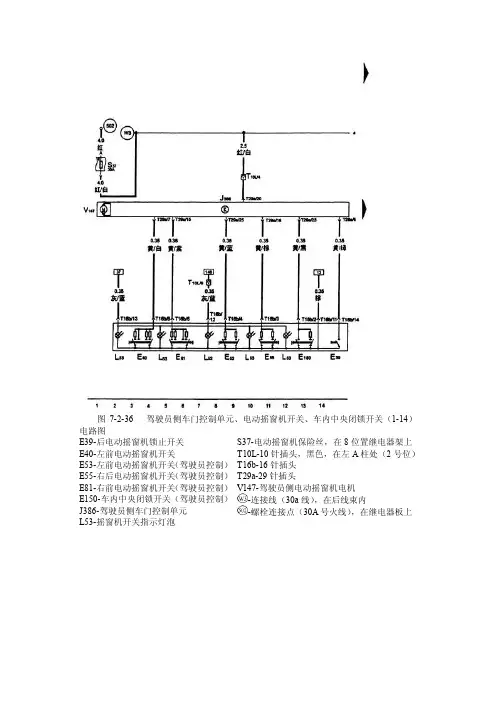

图7-2-36 驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关（1-14）电路图E39-后电动摇窗机锁止开关E40-左前电动摇窗机开关E53-左前电动摇窗机开关（驾驶员控制）E55-右后电动摇窗机开关（驾驶员控制）E81-右前电动摇窗机开关（驾驶员控制）E150-车内中央闭锁开关（驾驶员控制）J386-驾驶员侧车门控制单元L53-摇窗机开关指示灯泡S37-电动摇窗机保险丝，在8位置继电器架上T10L-10针插头，黑色，在左A柱处（2号位）T16b-16针插头T29a-29针插头V147-驾驶员侧电动摇窗机电机-连接线（30a线），在后线束内-螺栓连接点（30A号火线），在继电器板上图7-2-37 驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”警告灯（15-28）电路图F220-驾驶员侧的闭锁控制单元K133-中央闭锁系统（带安全功能）的警告指示灯T8c-8针插头，黑色，在驾驶员侧的闭锁单元上W31-左前门灯T10 L-10针插头，黑色，在左A柱处（2号位）-左A柱接地点-连接线，在驾驶员侧车门线束内-CAN总线的A线（高位），在底盘线束内-CAN总线的B线（低位），在底盘线束内-接地连接线，在后线束内-接地连接线，在驾驶员侧车门线束内图7-2-38 驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器（29-42）电路图E43-后视镜调节开关E48-后视镜调节转换开关L78-后视镜调节开关照明灯E10e-10针插头，在后视镜调节开关上E10L-10针插头，黑色，在左A柱处（2号位）T12-12针插头V17-驾驶员侧后视镜调节电机V121-驾驶员侧后视镜复位电机V149-驾驶员侧后视镜调节电机Z4-驾驶员侧后侧镜加热器-连接线，在驾驶员侧车门线束内-连接线，（30a），在后线束内图7-2-39 左后车门控制单元、闭锁单元及左右电动摇窗机（43-56）电路图E52-左后电动摇窗机开关F222-左后闭锁控制单元（图中开关处于车门打开的位置）J388-左后车门控制单元L53-摇窗机开关指示灯泡T5e-5针插头T6e-6针插头T8t-8针插头，黑色，在左B处T18a-18针插头V26-左后电动摇窗机电机W33-左后门灯-左B柱接地点-连接线，在左后车门线束内图7-2-40 右前车门控制单元、闭锁单元及右前门灯（57-70）电路图F221-右前闭锁控制单元J387-右前车门控制单元S14-14号保险丝，10A，在保险丝架上S38-38号保险丝，15A，在保险丝架上T8d-8针插头，蓝色，在右前闭锁单元上T10f-10针插头，蓝色，在左A柱处（6号位）T10w-10针插头，黑色，在右A柱处（3号位）T29b-29针插头W32-右前门灯-右A柱接地点–螺栓连接点（30c号火线），在继电器板上-连接线，在仪表板线束内-连接线，在右前车门线束内-接地连接线，在右前线束内图7-2-41 右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器（71-84）电路图E107-电动摇窗机开关（在右前车门上）E53-摇窗机开关指示灯泡T5f-5针插头，在电动摇窗机开关上T10w-10针插头，黑色，在右A柱处（3号位）T12a-12针插头，黑色V25-右前后视镜调节电机V122-右前后视镜复位电机V148-右前电动摇窗机电机V150-右前后视镜调节电机Z5-右前后视镜加热器-连接线，在右前车门线束内图7-2-42 右后车门控制单元、闭锁单元、右后电动摇窗机及右后门灯（85-98）电路图E54-右后电动摇窗机开关F223-右后闭锁控制单元J389-右后车门控制单元L53-摇窗机开关指示灯泡T5g-5针插头，在右后电动摇窗机开关上T6f-6针插头，在右后闭锁控制单元上T8u-8针插头，黑色，在右B柱处T18b –18针插头，在右后车门闭锁单元上V27-右后电动摇窗机电机W34-右后门灯-右B柱接地点-连接线，在右车门后线束内-连接线（a线），在后线束内-连接线（30a号火线），在后线束内图7-2-43 前车内顶灯、阅读灯及遮阳板和化妆镜照明灯（99-112）电路图F147-驾驶员侧化妆镜照明灯接触开关F148-右前化妆镜照明灯接触开关T10o –10针插头，淡绿色，在左A柱处（3号位）W-车内顶灯W11-左后阅读灯W12-右后阅读灯W14-右前化妆镜照明灯W20-驾驶员侧化妆镜照明灯-连接线，在车内灯/车门接触开关线束内-连接线，在车内灯线束内–连接线（30a），在底盘线束内-左A柱接地点-接地连接线，在车内灯线束内图7-2-44 舒适电子中央控制单元、行李箱照明灯（113-126）电路图E5-行李箱照明灯开关J285-组合仪表控制单元J393-舒适电子中央控制单元T10f-10针插头，蓝色，在左A柱处（6号位）T23-23针插头，在舒适电子中央控制单元上W3-行李箱照明灯-至转速信号线，在仪表板线束内-左B柱处接地点-连接点（行李箱照极），在后线束内-（CAN1）-CAN总线的A线，在底盘线束内-（CAN2）-CAN总线的B线，在底盘线束内-连接线（30a），在底盘线束内-舒适系统接地点，左侧搁脚空间接地点-接地连接点，在左后线束内（分出）-接地接点，在左后线束内（分出）图7-2-45 舒适电子中央控制单元、行李箱盖闭锁装置（127-140）电路图F15-后风窗加热开关F218-行李箱盖中央闭锁开关T6c-6针插头，在左A柱处（11号位）T10f-10针插头，蓝色，在左A柱处（6号位）T10L-10针插头，黑色，在左A柱处（2号位）T10o-10针插头，淡绿色，在左A柱处（3号位）T23-23针插头，在舒适电子中央控制单元上V53-用于中央闭锁的行李箱盖电机Z1-后风窗加热器D-点火开关S6-保险丝6，5A-正板连接线，在仪表板线束内-风窗加热连接线，在仪表板线束内-接地连接点，在左后线束内（由分出）图7-2-46 舒适电子中央控制单元、加油盖遥控开启开关（141-154）电路图D-点火开关L104-摇控闭锁开启开关的照明灯R-收放机T8-8针插头，在收放机上T1a-单针插头（安全气囊信号），棕色，左右A柱处的A位T10f-10针插头，蓝色，在左A柱处（6号位）T10o-10针插头，淡绿色，在左A柱处（3号位）V155-油箱盖开启电机E204-油箱盖开启开关T4-4针插头，黄色-连接线，在仪表板线束内-至K线-连接点，在底盘线束内-右B柱处接地点-连接线（58d），在地板线束内-接地连接点，在左后线束内（由分出）-在右后线束内（由分出）图7-2-47 新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀（1-15）电路图E9-新鲜空气鼓风机开关E35-空调开关E184-新鲜空气和循环空气开关F38-环境温度开关（小于等于5℃）K84-空调警告灯K114-新鲜空气和循环空气开关警告灯L16-新鲜空气控制照明灯N24-带保险丝的新鲜空气鼓风机串联电阻S225-保险丝，在保险丝架上S236-保险丝，在保险丝架上T4a-4针插头，在串联电阻上T8a-8针插头，在新鲜空气和循环空气开关上T9a-9针插座，在中央电器板上，红色，接393继电器T6g-6针插头，在新鲜空气鼓风机开关上V2-新鲜空气鼓风机V154-新鲜/循环空气板定位电机-连接点（58d），在仪表板线束内-连接点（75a），在仪表板线束内-连接点（X），在仪表板线束内-接地连接点，在仪表板线束内（由分出）-螺钉连接点，（75x火线），在继电器板上图7-2-48 空调控制单元、空调电磁离合器和环境温度传感器（16-29）电路图G17-环境温度传感器J220-发动机控制单元J285-组合仪表的控制单元J314-空调切断控制单元，在13位置继电器架上的4号位（398继电器）N25-空调电磁离合器T2a-2针插头T10k –10针插头，灰色，在左A柱处（14号位）T（16+3）-19针插头，在发动机室的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上T32b-32针插头，绿色，在仪表板线束内-连接点（75x火线），在仪表板线束内-连接点（环境温度表），在仪表板线束内-连接点（过热灯开关），在仪表板线束内-接地连接点，在仪表板线束内（由分出）图7-2-49 锁止二极管、风扇继电器（30-43）电路图E15-后风窗加热开关J26-散热风扇继电器，在13位置继电器板上1号位上（373继电器）J28-过热/空调锁止二极管J220-发动机控制单元S14-14号保险丝，10A，在保险丝架上T6-6针插座，黑色，在右B柱边上（不挂在上面）T6h-6针插头，黑色，在后风窗加热开关上T10d-10针插头，棕色，在发动机室防护罩内的左侧（2号位）T10k-10针插头，灰色，在左A柱处（14号位）T（16+3）-19针插头，橙/红色，在发动机室防护罩内（3号位）T80-80针插头，在发动机控制单元上T9b-9针插座，在中央电器板上，棕色（空位）-正极连接线（30），在仪表板线束内-连接点（转速信号），在仪表板线束内-连接点（转速信号）2，在仪表板线束内-螺栓连接点（30c号火线），在继电器板上-接地点，在继电器板附近（左A柱）-接地连接点，在仪表板线束内（由分出）-接地连接点，在仪表板线束内（由分出）图7-2-50 空调压力开关、风扇热敏开关、风扇继电器和风扇（44-57）电路图F18-散热风扇热敏开关F129-空调压力开关J279-散热风扇1档速度继电器（红色）在附加继电器架上（214继电器）J280-散热风扇2档速度继电器（棕色）在附加继电器架上（370继电器）N39-散热风扇的串联电阻S42-保险丝，40A，黄色，在附加继电器架上S51-保险丝，5A，红色，在附加继电器架上T2b-2针插头，在发动机室的左前侧T4-4针插头，在发动机室的左前侧T10k-10针插头，灰色在左A柱处（14号位）V7-散热风扇-接地点，在继电器板边上（在A柱）-接地连接点，在空调压缩机线束内螺栓连接点2（30B号火线），在继电器板上-螺栓连接点（75x火线），在继电器板上图7-2-51 收放机（1-14）电路图D-点火开关J285-组合仪表的控制单元R-收放机R11-天线R24-天线放大器S237-保险丝，20A，在保险丝架上T1-单针插头T8-8针插头，黑色，在收放机上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上-连接线（86s），在仪表板线束内-连接线（30s），在仪表板线束内-连接点（转速信号），在组合仪表线束内-接地连接点，在仪表板下的中央左侧-螺栓连接点2（30B号火线），在继电器板上图7-2-52 收放机、前扬声器（15-28）电路图R-收放机R21-左前扬声器，在左前车门上R23-右前扬声器，在右前车门上T4-4针插头，黑色，在右A柱处T4a -4针插头，黑色，在右A柱处T4b-4针插头，黑色，在右A柱处T4c-4针插头，黑色，在右A柱处T8-8针插头，黑色，在收放机上（电源）T8a-8针插头，棕色，在收放机上（输出）T8c-8针插头，黑色，在左A柱处（4号位）T8d-8针插头，黑色，左右A柱处（7号位）-连接线（58d），在仪表板线束内-连接线（K诊断线），在仪表板线束内图7-2-53 收放机、后扬声器（29-42）电路图R-收放机R15-左后扬声器，在左后车门上R17-右后扬声器，在右后车门上T4-4针插头，黑色，在右A柱处T4b-4针插头，黑色，在左A柱处T6f-6针插头，红色，在左B柱处T6d-6针插头，红色，在右B柱处T8a-8针插头，棕色，在收放机上（输出）T8c-8针插头，黑色，在左A柱处（4号位）T8d-8针插头，黑色，左右A柱处（7号位）附录（1）正面（253B 30A 红色4240A 红色515A棕色3130A 绿色53A 30A 红色4、左A柱T2a黄色T4黄/紫色S2-10A S4-5A S5-10A S6-5A S7-10A S12-10A S13-10A S14-10A S15-10A S18-10A S19-10 S20-15A S21-15A S22-5A S23-5A S24-25A S25-30A S26-30A S28-20A S29-20A S31-15A S32-20A S33-15A S34-15A S36-15A S37-20A S38-15A S39-15A S40-25A。

上汽⼤众帕萨特领驭EPC灯点亮故障的排除龙源期刊⽹ /doc/054bdb61b6360b4c2e3f5727a5e9856a5712266d.html上汽⼤众帕萨特领驭EPC灯点亮故障的排除作者：李天泽来源：《汽车与驾驶维修（维修版）》2017年第02期关键词：EPC灯亮、发动机线束、短路故障现象：⼀辆2008年产上汽⼤众帕萨特领驭1.8T⼿动挡轿车，⾏驶⾥程10.2万km。

⽤户反映该车有时在过颠簸路⾯时，仪表板上EPC点亮，之后车辆就⽆法加速。

熄⽕后重新起动发动机，EPC灯不再点亮，车辆⾏驶正常。

检查分析：维修⼈员接车后试车，发现故障现象的确如⽤户所述，当经过减速带时，有时会出现EPC灯点亮，此时踩加速踏板车辆没有反应。

停车关闭点⽕开关后，重新起动发动机，故障现象消失。

维修⼈员⽤故障诊断仪VAS5052检测发动机控制单元，发现4个故障码：16621、16727、16486和18047，其中只有“18047——节⽓门/踏板位置传感器/开关⼀电路不可靠信号”为静态故障码。

维修⼈员根据这⼀故障信息读取数据流，发现第2组和第62组都有不正常的地⽅（图2和图3）。

根据上述检测结果分析，当故障出现时，第2组数据流中空⽓流量计数据为0g/s，⽽正常情况怠速时⼀般为2.0-3.5g/s；第62组数据流的第三、第四区为加速踏板数据，怠速正常时为14%和7%，⽽该车为14%和0%。

也就是说，当故障发⽣的时候，空⽓流量计及加速踏板均没有信号反馈到发动机控制单元。

综合上述故障码，结合不正常的数据流，维修⼈员将检查的重点放在相关传感元件及其线路上。

⽤诊断仪的⽰波器功能检测凸轮轴位置传感器的波形，波形正常（图4）；对节⽓门进⾏基础设定，读取节⽓门位置传感器数据，正常（图5）；检测加速踏板位置传感器，也没有问题（图6）。

使⽤专⽤⼯具万⽤表VAG1598和接线盒VAG1531（图7），在怠速时测量节⽓门位置传感器和发动机控制单元J220之间的相关线路。

第二章设备使用方法一、整车电气系统基本操作.点火开关的功能说明插入点火钥匙并将点火开关置于不同位置时，如右图所示，各档位功能如下：位置①－关闭：开关旋到至此位置时，将关闭发动机系统电源；位置②－点火：启动后发动机系统可以在此位置运行；位置③－启动：换档手柄置于档或档时，将点火开关旋至此位置约秒钟，可以启动发动机系统及充电系统。

若重新启动，需要将点火钥匙开关转到位置“①”后再启动。

.组合仪表功能说明()转速表：指示发动机转速，发动机怠速时约±；()冷却液温度表：用于指示冷却液的温度，当冷却液温度过高时，指示灯指示灯常亮或闪烁，同时仪表会发出警告声响；()燃油存储量表：用于指示燃油储量，当燃油储量过低时，指示灯点亮，同时仪表发出警告声响；()车速表：用于指示当前汽车行驶速度；()数字时钟：通过旋转仪表右下侧的调节旋钮可以调整时钟，逆时针旋转到底可以调整小时，短时间调整此旋钮可以以小时为单位调整，旋转并且保持，可以连续以小时为单位调整；顺时针旋转可以调整分钟，方法同小时调整方法；()变速器档位指示区：用于指示变速器当前档位；()多功能显示屏：通过仪表上的显示装置可显示多种信息；()里程表：上面一排指示行驶总距离，下面一排用于指示短时间行驶距离。

()安全气囊指示灯：打开点火开关至点火位置时，此灯连续闪烁约秒后熄灭，若此灯连续点亮或闪烁，说明系统存在故障；()大灯打开指示灯：该车型不具备此功能；()巡航状态指示灯：该车型不具备此功能；()制动踏板指示灯：当踩下制动踏板时此灯熄灭，此时可将档位开关移开档或档；()后雾灯指示灯：后雾灯打开时，此指示灯点亮；()电子油门指示灯：打开点火开关至点火位置时，此灯点亮，直至发动机系统启动后此灯熄灭,若此灯连需点亮，说明电子油门系统存在故障；()转向指示灯：当对应的转向指示灯打开时同步闪烁；()远光灯指示灯：当远光灯打开时，此灯点亮；()电子稳定系统指示灯：该车型不具备此功能；()指示灯：打开点火开关至点火位置时，系统进行自检，此灯点亮几秒钟后熄灭，如果常亮否则说明该系统有故障；()电子防盗装置指示灯：打开点火开关至点火位置时，若钥匙未授权，此灯将闪烁，此时系统无法启动，若钥匙已授权，即已匹配好，则此灯会熄灭；()制动系统指示灯：按下手刹状态开关，此灯熄灭，若此灯闪亮表明制动液不足；()发电机工作指示灯（或充电指示灯）：发电机正常工作后此灯熄灭；()安全带未系警告灯：当车速超过25km/h时，此灯点亮，同时仪表发出警告声响；()冷却液温度冷却液液面指示灯：发动机运转一段时间后时，当冷却液温度过高或冷却液液面过低时，指示灯常亮或闪烁，同时仪表会发出警告声响；()发动机机油指示灯：发动机运转一段时间后时，当机油压力过低或润滑系统有故障时，此灯常亮或闪烁，同时仪表会发出警告声响；()车门及行李箱门开启状态指示灯：当车辆的车门或行李箱盖打开时，该灯点亮；()风窗洗涤液液面高度指示灯：当洗涤液液面过低时，此灯点亮；()制动摩擦片磨损警告灯：当制动摩擦片破损过度时，此灯点亮；()燃油存储量指示灯：当燃油存储量过低时，此灯点亮；()排放控制系统警告灯：该车型不具备此功能。

多功能方向盘电路图（帕萨特V6轿车）2004.07帕萨特V6轿车多功能方向盘控制单元、安全气囊摞旋型电缆连接器，方向盘中多功能按钮+ 驾驶员弓囊气値览生器、喇叭按a （1-14）D 一点嵐开关E221 — 方向豈中的摄件单元，在方向盘上E44D --方甸盘中多功龍litfl ，左费，在方向盘上 Ed4f — 方甸俄中琴功能按曲-右鸥.在方両盘上 F138 —安全*dS 怪極型电樂琵崔蚕，在方问盘下方 H -斶叭按钮f 开董）Q24 — 安金P 的控制单元，拄中央揑制台的n 卞方 J285 — 鎚含仗表裡別单元 ^53 爭功能方同餌拎制单元，在蚪电笳扳上E, 9号 12（461堆电静）MQ5 -弓赛丸悴发生辭，甥累员峪，蛊方向盘由 55 —保5.衽保怡丝須上 T3L ?材価扶，看邑.在左M4疝圣克槃左侧 T5 —5计摑汝，貨色-在绸合开关上TSn — 5针疲头.背色•在安全"爆璇型电端连接錢上 T 阳 总针播头，孚色-圧点火斧关上TlSm — 18 nW 头，甲鱼,豊雄电為板上养9号位上 T32b 32tt 赠址，嫌邑，在纳含牧丢上 T75 — 荐廿捆纵，在S!±^315*1单元上J2BST32br£lJ 265T32ueIMI3 0 356 36— 正扱连扭战［W ］，在收盍板筑束内正枫住狂诜门&3】，在仪表叛坟朿内— 连挂罐I 亡AJN 总线喜位）“盲仪豪扳堀朿内连Ufi 1 CAW 低但），在價表扳強克円—檯地点.在中史电m&w接地连曲饋-住悦裹扳嫂朿内 按堆i 土扭饭•咅恢表扳绒束内37/2多功能方向盘电路图（帕萨特V6轿车）务功能方向盘控制单元、巡航定速控制开关Sion 03E45 —巡航定速控刮幵关.在铝合羿关上J220 -境动机控制单元.在境电机室的防护罩内J453 一多功龍方向盘控制单元・在境电器扳上乳勺号t （451 »电袪）S1D -保险贸10. 5A.在操险莖架上S252 一谍睦建3N 20A.蛊保验趣架上TIObhi 一Bit播勲黑色，在塑合开菲上T15a+3- 1S W头・白鱼.在岌功机控甜单元肪护睪内W号位）T18m —18tt播躺静色■要堆电WMS上氏9号位上T121 - 121 在览动机控制单元上—正械连接址4 （ 30a ）+在價験板线耒内15a）.在牧蛊板披束内一连接皴・在仪克扳竣童内1303Tl®nTl3J453f Tim'14Ti5a*^7J22Omi J・■XneinHlTl5a*3ii&D.35JlJDT121J57T1 flrW16JT153+3U00.35J 220T 121^751.0txflfE452004.07多功能方向盘电路图（帕萨特V6轿车} 37/3爹功能方向盘控制单元、双音喇肌继电器、喇叭（29-42）KfHQ.5 1.53 30 31 J2 33 M 36 36 37 39 S 40 甜42H2 —舄音粛叽H7 —低音审叭関刃吕PM叭维电器.在中央赴務板上4号性（53堆电词！J59 — X越点舞电器.在中鸞电髀扳上2号位（STCl!?电器）^53 -务功能方向盘控制单无，奇纯电褓徵上筑2号也（451维电器）S240 - 尿险址40, 25 A -在煤险星槃上1■弘—石针播头，肛色.住右A枉处汕号位］T15t —Wtt捆纵，虹色，在左A ft St {9号位）T16 自塗斷榷口. 1S HI® .黒色，在樓档慢颯肝阳近T10m—侗针插孙，黑色，靈地电盘板上E. §号位上*??）连越违（自搐BiK張h在悦芸版线束碎AMI—连援筑（痛驰］.在故寰板线束内^）-接地点.柱右A柱业④—摧堆点，在左人柱处剧—接览连楼馥.在右丸il迪東舟订巧扭地连推桂，在左大灯境童内2004.07导航系统电路图（舶萨特V6轿车）38/12004.07D -点沁抨摊E2fl —开天利仪表服明性割 J5S — XMA^电器，在中央电器扳上2号位（370堆电静） J285 地合仪表控務单元J412 一车我血诂的控剝单元，柱乎制动杆左側 R38 一电话话筒，在内顶灯内 Tlsi 1 Sfe.在车戟电话的檯削单丘上.用于车戦电话 T2bq 一2体病轶*黒色.在内顶均内 T3 —31111头"黒色，在开关和悦號累明谓节茁上 T8v 一8桂猶头* 在百朮开天上 TlOtia — W 针抽头.御色，在左瓦柱睦「寻谊］ T18： 一 18軒陌去一黑也在车益电话腔制单元上 T32a — 32H|S^-盘色，在绍台仗表腔制单元上一连｝S«t （58d ］,在仪表板逹束内一连接（ &6s ）.在仪东抿线束内§车载电话的控制单元*电话话筒（1-14）1T1OT1iS0.5K 0 5 ■ T :■he 科世0$ 'T2M?A51白 fl.5 H±TiDbaf3甲 Tiotaw討 Fn 白0.5 iQ.5Y.trim T19H1BJrial1 Q111■ D 蚀J 屬T32aJ30沙一正凰连接堆心0】”在仪裳梅线束片阿—正朋産技线［30釧，在仪表悔块束內 »?■ 一正轅黑锥连推点（3口）“在申央电器扳上 益，一按地点〔收故初J.在中央控制台创下方左憫1-T1W10|血Q5t.O3的 导航系统电路图（帕萨特V6轿车）2004.07收音机和导航系址的帯显示单元的控制单元、临音机，车载电话/导航系统（GPS ）夫线、扬声器门｝3Q15161? 20212233 M 25 26 2733JCT3 -收圧机和导航系统的带显示单元的哇削单元，在悅it 扳中间R20 一左前岛音插庐鉢-在左甫车门上 R21 一左前抵皆杨尹睛-在左前车门上 R22 右前高音扬帛辭，在右前车门上 F?23 —右阶烁音插声器，在右前牛门上收誉机/车嶷电活/导肮（ GPS ） Sift.在车顶上一1杆插头.&&■在收音tfl 和寻航乘蛟帥芾呪示单元的控制单元上.用干肆航^9c （GPS ）—1 ttlSife.白色，在收童削和导航系绞的带品示组元前檯制单元上'用干44誉担 -1計病头.金在车两话面&91.书于异航系纯［GPS ） —1针插头，按黑鱼、柱车颅后面右制“用于牢甑电话 —1廿插圭，S&.在车顶后面左魯.甲干收音机T1am - 1 tSSft.在換档肝左倩，用于导航乐块（GPS ） Tlw - 1针病头.黑色,屣換档杆左隔，用于收昔机 T2ck 一 2杆恬头.黑色.在左前门内.懈宙机上方 T2CL 一2针括头，翼色，在右葫门内.帕宙机上方TS& —8打牺菲，棕色，在牧音机和号航玉统的蕃显示单元的揑制单元上 T8c — 8»ft，在左 Allfib （ 4 号位）T8d —8廿福去.囂色，在右AGSh （ 7号位）T32< 一 32杆施釆，抚色一在收晋趴凰导航乐统的带忌示单怎的悴制单元上r?$+ 丁f* 「-Ml 苛R"回■RI0.50.9I蜕2M21 ) 0 OJ1班』屮节1 1 1孔 AJaJahB1 1- .1 .1 1.Wil 1.0fUtlwrtiRjgWl* 1.D0.5il I 0aT 肚52EL/2导航系统电路图（帕萨特V6轿车）36/32004.07收音机和导詭系统的带显示单元的控制.单元、扬芦器｛萌-42、J503 4S2W1和导航系竦的帛显示单元的桂制单;FL 在仪佥扳中间R15 一左馬桶内錄-在左后车门上 R15 一右后陽声在右后车门上T6f 一0针插头■辽色，在左E»±±bJ5O3rTea'4 iTBanT导航系统电路图（帕萨特V6轿车）36/3 TBfirl —6甘则典.虹鱼，在右B柱扯T&a 8甘挡央.擁色，在.收吕帆和导肮系统的帯显示单元的控制单死上T&C —8针陆头*禺色，在左人柱牡（日号|1]T閒一8林粧头.甕色,在a A41Sfc（7号位]2004.072004.07收音机和导航系统的带显示单元的控制单元、CA 忖总线，自诊断K 线（43-56 ）H! LI r-i血!>1 星±11.0 l.flF1J5 —冬功堆开关 J265一组合枝弱痊制单元J5O3-牧育机聃导航為统的带量示单元的控制单元.在议我權申间 M16—左惋车fjM17 一右倒生灯S237 — 保37. 2DA,在憬检覺架上S308 — 保醴星.15A-在收音机和琴航系皎的帝星示单元的控劃葷元上 T&3 — B&.在左庫灯上 T66 - 6WW 头“ Bfer 在右用灯上—连啞线（转連悟号）■在仪套扳栽束内 一连段缆I 自樓断KiS ）,在價表扳舉束内 连惓理（创车坊），在仪临扳线车内 連膜线I. CAN 总蝮离悅）.建仪表扳进束内 连旌媒I CAN卜 在仗it 板贱束内—SFWB4S 连接点130）,窃中吏电诽扳上I®T32C/1F125T1(hJ6 J 獅T32WH CAJJ-L0.5IIMi? M IBI —L□ Tl5^n+3yi 0JmT33W6 CiW HIT20b T32a TS2b T32cT& 黑邑.在牧画机甜琴航系坡时带品示单元的樗制单兀上T1th —10 tt插丛.市零功能开关上T15aa+3 - 侣针插头.袍，灯邑-在右A Hit （15号也〕Tl5m+fi —刘针播头.棕色' 在右A柱14号位）T10 一目谆舒犠口，帖甘播头.粵色，僅損档W!纵杆附近20 t+（Sjl（r色.在收音机和寻航系统的带显示单元的控制单元上32针描头.蓝色"在组合價豪上—32针描贰.母色.在组合仪醍上—32HI4头・在收政机和异航系统附带且汞单兀的慄制单冗上—IF岷连（ Ms）,在仪耒板线車内2004.07导航系统电路图（帕萨特V6轿车）36/52004.07收音机和导航系统的带显示单元的控制单元、CD 转换盒（55 ）J503 一牧晋机豹导IK 系统的带51示单元的栓嗣单元，在申间 R41 — CD5S1S*.在行麥無内左IWTlObm —10针插去 蓝事 在右A 注J4（2耳世）T12bb — 12SHS*,鼎色•，CD 机上T.2Db — M 针瞒头.直酋序色，在枚音机和耳航系统聒带显示单元的控制单元上T2Wr20T 岡朗g T20bi'1 d T2flb ilT2O6flBJ2QD T20DI1 3fT2flW12收音机和导航系统的帯显示单元的控制单元、DVD 播放机（57-70 ）71 7273 74 75 75 77 76 閃 80 协 即 阳 84J5DJ收青机和导航系统的帯显示单元的控制单元.抚故表板中间R129 DVDM 机.在后座舞背中间枝手后面 T2cs - 2 0'头.如在DVtHS^机上 T2d - 2针插头.白色"社DVD 播放机上 T2cu 一 2针描头.红色.在D¥D 播放机上 HObs -馆計摘头.白色，在£Att12号位30n035n T7'aiT32c - J2针插头，在收音机和导航系垃豹带显示单元前控制单元上后座椅控制电路图（帕萨特V6轿车）2004.07后部扶手内的副驾驶员座椅纵向谓藥开癸：后部扶手内前副驾驶员座椅靠背调节异关（勺十）E2fl 一开蓋和仅电朋明控制 EJ75 副生驶员座樹纵曲ifl 整打关"后訓扶宇内E478 削皤驶貝座釉11背调节幵关-后記快手内L76- tSTBffi 明灯\3 一3针描魂，里色、在卉关和視熹醐明iffl 书鼎上 T4U —4针聒殳-里色，衣后座埜中间下面T&aa —5针幡头.黑色、忒鱼标记，左刑翹疲员座苗甜背训节开关上，后邸找手内 TSab 弓针括头一里色，艳色标记，在副童驶员堀血迥整并黄上，后耶扶手冉 TS BC --6卄厢头一红色.在刚裁驶员轻揖底部（F 号忸】TlOr 一忙针価企，菠色.在左AliSlHE 号位） 一连技线｛5M ）,莊仪表扳蜿克内连技线|5跑），在后座抽桎制过克内 —住無煤，在后座將捏別找耒内—iiiKiS ，枉后座带揑剝钱車内连强绪.在后議掛椁刖栽束内ilUtitlSW ）.在后诜束冉!TE<7539/2后座椅控制电路图（帕萨特V6轿车）2004.Q7后部扶手内的剧驾驶员座椅前后部高度调节开关（15■輩、E4再一刨驾裁员座狗前部咼度洞节开关，后和按手内 EJ77 — I'J 驾確貝应畅后筍髙糜田节开曲，后亂扶手内 L76 — fSIBM 明灯rSad —5针皤头.黑色,虹鱼抹记.蛊訓驾骏员座椅后部烏證洞节开关上，后郵扶丰内 iSae —5针旃头.黑色，绿色抹记，衽刖管址员座抽罰闸鬲Jt 训节开英上，宾刪搓手由 两 —iti^ I 5Sd ）,在后座惜揑制线童的 @ 一连按线-在馬座焉控制线束内（冏—连）8^-在后寵掛裡刖嬪朿内 |錶;i连損线-在后sterns 内WH0.5Q.5 0.5id'zll^ad'lfiTEadrsE477T fL 帀j|T£M-后座椅控制电路图（帕萨特V6轿车）39/32004.07可加热副驾驶员座椅控制单元、副驾驶员座椅纵向调整开关*副驾驶员座椅前部高度调整开关、 副驾驶员座椅后部高度调整开关（29-42 ）E&J 剧驾亚貝肿简纵厨闪幣幵芜.在副骂莊员腔厲茹炉右便EB5 一抑骂驻見屋體前茁鬲度過帚幵关-在*1骂转员座特笙右陋 一刖鸳驶员宦鶴后邯高度渦整开关，右訓驾驶贵座特垫右博E 対 剧骂驻刁屋輛第背谒节幵关-在"骂雅貝厘橋蛰若倔J132 —可加怡利曹瞠员座柏控制单元.衽副驾驶员座昭庭部右厦 T2tob —2林柚乳黑帕在刷驾驻見序杓畔禅诵节丑关上 T80h — SHfS^-Sfe-在座轲调幣丑关上Tiaaa — is 针播召:.霍芭-在可加抽劇塚驻贵座樹控帛1单元上®zT1汕Ti 血mf16TlSija I MSTIM T103百TIE 垃 占T1曲』-ife Ju -lu T§bN?JT Hbh£ •T 牝 hrt T 軸曲郭邛btV 】閉T 】bh 门EB5Eb6后座椅控制电路图（帕萨特V6轿车）2004.07可加热副驾驶员座椅控制单元、副驾驶员座椅前后遷节电机、副驾驶员座椅前后高庚调节电机、 副驾驶员座椅靠背调节电机（4弘56 \J1S2 可加曲訓暫驻员座椅桂制单元T2bp — g 廿惭头，慝色，症剖勾韭员座椅下，座掛％节开共左（B T4g — 4（113^.在右前止榊下 T4bj d 计桔头，在右新座肚下 T4bk —4针播头,在右hi 座特下T4bm4针隹头，在右粘座椅下Teat — E 针播头，虹色-在冇前座樹底林｛J 粹恂） TISaa — 18tt 怔头，在可拒I 热剧鴛毗旦陞椅腔剧单元上 S80 抿险丝.St 色W- 30A .在閑勺』肆申.去権上号也）VJ1 —副驾驶员座出前后调节电机“在副SWM 座槽底部前而 V32—圖弼驶员座崎前就逹渕节电机，在副驾韭员座椅底般右恻VM -则莺驶员座様后高度训节电桃，在副包址贲座椅髭和右憫 VAG —制驾驶员痙榴和背闵穷电机，在罰彗莊貝It 音左侧下面 两-连按农，在副耳驻座轻地束内（U€）—按地点，在左A 枉处金）fftawts 连棲点iso ）,在电曳电益扳上®1 「的训1「羽 3M|⑴时血P-Tiea^il\ 1r r2.5HJ5E1V 站T<tW7Lribnfi43 Jd4E 4T 4B dg 50 51 32 53 gd 55 562.$T+gQ后座椅加热电路图（帕萨特\/6轿车）40/12004.07左侧可加热后座倚的调节开关（1-14 ）D 一点火开关E20 —开关和仪衰灯樫制 E12S 左罰可加捕后座描的谓书开关，在后匹幡申间扶手上 L76 —按tl 卿碑灯S5 — 侏除程5, 10A,窃保隐鶴果上 S244 - 尿险竺斗山3CA-在携险星槃上TS —乞针插头，壶开关和悦蛊昭昭讽书器上 T&ci —取甘描头，蓝色”左辰座描塑下面中闻 T&v - - £ ft 摑扶，31&.衽点火开关上T10h — 10林插扯，痔色，在右A 柱» （12号位］ 回 正换莊接?V ：T5）,在仪表扳址車内 @ — 连tf^（58db 在便舅梅疑克円Q 正枫连IfttS （ 30 ），住仪表皈战束内（Arx ）— 正换注接线（M5ah 在怛:需梅纯棗內 備—正规连ffii ■： 30a h 在仪表tfi 蛭束內Di;12 3 4 5 5 7 9 5 10 11 12 13 14连按境（畀日|.在后找束内 — 正拔建接线比前自卜在后统束内 — 正换連接皱厂関h 在后统束内 -接扼洼接蜕.沱后徉末内 — 扭地席，在中央电SS 左整.按圮连按堆，在炊熹板线束内 —正扱抿挣连接点；3D ）,在中史电務梅上40/2后座椅加热电路图(帕萨特V6轿车)2004.07左测可加热后座椅及靠背、后座区左侧的温度传感器(15-2B ) J.T LIum1*3U£rG&4 后座逗左鬧混宦廿感瞬，在左個后座将垫内T2un — 2针插天.黑:白邑，座特垫下方 T6€L —取针擂头，堀色、左左IH 后座杨塑下方 Z10 左删可加抓后座描.在莅側后Jffi 椅墜内Z11— 左到可加热后决枸-K 背.在左制后脛将書肖内@ —接抱遅接线，在岩线束内(ABI ；—扭也连提妹，衽后座抽加松竦束内 ® -正按逢按堆，在后座樹加岳纯朿由后座椅加热电路图(帕萨特V6轿车)40/32004.0729 42 )E129 iffl 节开关，右他可加烘后座筒.征后座楷申间扶宇上 G95 — 港践传感誰，后座区右怖，在右1M 后止楷tfr 内 L7B —搖 tBSlIfi 灯T2tn 2 ft 価臥，黒;白色,在右刮后At 辑St 下方 TScm — 6 沁、在右隔后摩插绘下方 TfiA 右针插头，煮色.在后座椅墨下面中阎 Z12 - 右洞可加热后脛荊一在右鳴后舉焉炼内213 — 右關可扣朋后座樹-ttft,拄右舸后座罂韋*内 剧—扭览连tiUt.在后业椅加松疑束内/阳;—正扱連按域，在后座樹加盘连朿内 W —擢览连權罐.在后战束内3號 fl2 O.i 0 51.D2004.07DVD 播放控制单元、DVD 播放控制器｛ 1-14）D -点火升瓷E800 — DWD+1戲性用|窃，后脛，蛊后腔翥禅中间狀手內J812 — DVD 捣披控制怕元.往厅率轩内左后疑章上拧 S186 - 保駐丝，7.5A.在菲和绯电誥板上］日号位| TBv — 8封捆冬，Sib 在盘況开芙上TlOf - 10针播头.宦鱼、在左A 桩处*号笛〕T12N — 12軒描头.在后l®flt 背中间挾干内 T 仁切—仁针插头.翼氐在祎李箱内左倚悴*上方 T12tA 一 12 绿性，在DVD 播敲標糾卑无上T12bl — 12«+樋头・Kft-在DVD 苗啟控制单元上 倒［：-痒15找*血），在（JtSfett 束内 W -正段连慕坡［30a h 在石经束内 斤遍一连接釦睑）-咅后卿m Q —踐地连接线-在信蟲来内 @— 正职蛛桂连崔点（30）.在中央电務飯上W 一 孩地点（收育机.1-莊中虫咗制台前下有左他il 斥 05u.ynawfi% 亠IWJD^T12bW1J013®|T1：tW12^T12H/1 iT12DLf2r 『|T 12WJ<i-T1 35L/5I ■iT12tU121D.J5 D1 •350 1J5DJS0.35 (1.35Mil铉(©nm0.35L AD 、F '2W212&P3LTiitiin 23&州DVD 播放电路图（帕萨特V6轿车） 41/12004.0741/2DVD 播放电路图(帕萨特V6轿车)J 箭31a yE?oaE20 奔黄相仪表兼明悼制 E800 DVD 舐故控帮為.后座-在后座琳背中崗扶手内 J393 — 都适电子駅统控制单无JA13 — DWDjfi 放控制单兀.在柿李甫肉左后龜罩上方 T3 — 3 ttlS 头，黑鮎在开关和仪表鸵明闪节苛上 T10f — 10 H 插％,區赳，在左Att»( 5号位］T12bi — 也卄插咲，B&.在后座尊背中间強手內 T12bj 12 H 插圭.黒邑，在厅李莉内左后轮孑上方 TMaa — 20 球L 在DVD 厝放揺制单丘上 T2? — Z3廿啣氓，黒色，在野迢泵统腔制单元上it 接^(58d)r 金快熹槪线韦由 连tftHt ( 58d}.在后戏束内T12L U ^D.3503^ 14j.Tia)riQITi-ui'aI2M4OD.-35右 ITU 羽口JHoaaJlTD 松MT Ubvil^ITiW'DDX/D播放控制单元；前座DW 幡放控制器（24A2 ）E301 前座DVD K故控制萃，奁摆宿卄后面J313 —DVD皿族控制单元，在冇李絹内左后轮罩上方TKIbT - 10It 18^.白色，在前IfiDVDIija槿剖誥上门2味一12tt|S^.味色.在D¥D播绘绘制单丘上连扭5Sd].在岳圾束内接建腔按维，打后线束内2004.0741/4DVD 播放电路图（帕萨特V6轿车）2004.07DHD 播放控制单元、DVD 播放机、收音机和导航系统的带显示单元的控制单元｛43>56）Q.35 |D.36 | fl 35I'0JL ,:£rl 'P lLTi ohfl±Ti "诙JT i 曲如T 使毎「阳J T 1 o 昭1 Q $ |rg可苗 |('7 Ts TJ503 -收音机和导粧甬统的带堰示单元的控帮处元.往仪表板中间 J813 DVD 摄故惶制e 元.在柝李祓耳左岳轧审上方 R1M - DVD 播故机-■&后座矗背中间扶手曾面 S309 —保竹延一 g 庄DVD 拇放机上在DVD 檔绘桃上.—2tt*S*.白色,—红色,—8筍福兴，堀色, 在D¥D 播按机上. 在DVD 檔按机上. 在DVD 曙粗机上 S. DVD K 箍枇上 用于左出in 刍疑捡出 用于石宙谏吕麵霑出T15b5 - 忙针価头.白色，在A#± 12号位T12t?k — 規色，在DVD 播股泾制单元上T'J2c 一 32ft Ji 头"蛊收音机和导航爭址的痒显示单元的腔制单元上JfilS1^T1S«W5 1T12BW2胡严勰严旳严胳口讦T1如T2ts T2tt T2tu TBtopTBtoq T 目呦1T 邮5505155T 帥屮Q —按址连找蛛.在后蛭末内2004.07242004.0725H©¥HS7 80 is 6* 61 6263 &J 常 EE fi7 EE 曲 76Jfll2 DVD 播故控制单兀“征疔李箱内左后轮罩上右 T1Cbq — 10 t+IS^.白芭.在驾世员轶战鬧的显.示屏上 T12b*n - I2$ta 头” JH 色.在霍掘员座構应韶右优 T2flaa -■ 20 捶法，圾芭.在DVD 播血桂別单元上 Y22 — 彗驶员的星示屏.牲住驶员弘枕后面DHD 播放控制单元、驾驶员头枕恻的显示屏(57-70 )J&13 ■T ZOaaJUT2Daa^160 3$0 3=5 0 35®_ ^T2O3 3/1 afl SirT2Daa^i9T I2brrt1,T12bi^2T 1 2lHiV8ljLTT2bmnS 0.35fl.35 a0.350.35 亍丁血昭Vj1Obqf10'Tl2brttf712L.M90.3541/eDVD 播放电路图（帕萨特V6轿车）2004.07D\/D 播放控制单兀、副驾驶员侧的显示屏（71-04Tl 72 73 T4 75 76 77 78 73 SQ 31 B2 S3 34J813 T10brT12bn TMaa Y23 -DvDfflfe 控制单元-在疔辛藕阿左馬轮罩上方 …10针病灵，白色-在刖監驶凤兴枕■删的昼示吊上 -12针描头，卑色-在刖雲驶员產樹底締庄制 —20针插从，蟻色-DVD«te 控制車元上 —科驾驶员头枕傅的星示屏.程副耳驻员*枕后面iTTDaai 1?T^DjaJCAr^paaiH rT2Uai? T2g 用T^Daarig4* r iSbrn 1!I T12DFV2:Ti2bm !0O.»0.35^T10brJ10白STi 2bi«el2brM7 口0.35^TIObNBI2bnf&TTIDbrt?iTinhrfefl.Kf TlObrJ2Ano 咖舒适电子系统电路图（帕萨特V6轿车）43/12007 07驾驶员側车门控制单元‘驾驶员侧电动捲窗机开关、车内中央闭锁幵关（卜也）E39 一后电动揺£机锁止并关 E40 一左前电动摇窗机幵关E53 -左后电动捉窗机幵关（驾驻贯控制） E5£ 一右后电动摇耳粗开关［驾驶员理剖） E81 -右前电动握窗机幵关（驾驶员控制） E1CC 一车内中虫闭钱幵关（驾驻员控制） J385 -驾戦员構卑门捋制单jt L5i -摇曲机齐董指示灯S37 一慄磴扯.黄色描座.3€A h 在附加堆电誤板上［E 号位\ T10L -⑴针插头 黑色.在左人桔处M 号位） T16C - 16针橢圣，棕色■在里券员韵车门控制单元上 T29a - 25针描舟蛊骂驻貝侧车门控制单元上 V147 -驾驶员恻电动撓窗机马迭负I 一正战连損蛙（3帖卜在后蛭束内 罰-正輟端栓连接点（30a在中央电器扳上」2北耳pg 曲£®Vur II/T2&BH5 -iITl Sa.'25I I T29a'23j17293/6TfcT2T16tJ3TT\6tii6 " Tl 5C15 T1D £M1Ess L$) El 50 EJ9U'tl i*Je AJfi9 350.355 E^i43/2舒适电子系统电路图（帕萨特V6轿车）驾驶员側车门控制单元、驾驶员侧的闭锁控制单元、左前门踏步灯（15-28）FM?「一驾驻员优的闭锁控制单元J135 一带记忆朗驾驶员座拇训整揑制单元 J3B6 -驾驶貝桶车门控制单元TSbi 一8针插头，孚色，在驾驻员删的闭锁捏制单元上 TlDg -M.在左冉柱«：（ 16号鳖】T10L - 10 016^- Sfe-存左 Af±St （2 号（± }T10z 一 10针桶头-棒色-在骂驶员建畅戯和M 号曲） T28 加*怖头.红色.在带记悒的驾惓员座椅iffl 节控制单尤上 T2&B - 29针插头，在驾驶貝*1率门擦制单元上—左苗门越步町@ 一樓地点.在左A 柱处|>1 I 连接如开门信号）”在驾驶M 车门线来内l ；W5<J — 连按饯,;CAN 忌強的高位}.在虑盘堆束內 仏蜀一连t£iM （ C A 忖趙践的眠位h 在底盘蟻束內2004072S 26 2BQ 邹 D3S &15J3S6^■129^10 ±■729^26 i T29*'51T3WI11-129^1F2200T1QLJ7 BUSrL T2W27EIWC<| '.'ll T^W6op«nTBhrtRMg iflbUJ ■ 31 TEth 1Uc.C" E T 2颁TBDL'1RMY rsbirs舒适电子系统电路图（帕萨特V6轿车）43/32004 07驾驶员侧车门控制单元、后视镜调节F 调节转换开关、车外后视镜加热幵关（29-42 ）0 -点火幵关E43 —盾视镀调节并关 E48 后祝烧调节转悔幵关 £231 -车坏后视镜抑掷并关E253 —后祝悽同搐幵芜 J3B6 —驾驶员初车门控刮卑元 L73 后祝權调书幵天朋明灯 S6 保睑竝乳5A.在保睑址架上 T 弧 一£针描头，憩色、在知焙关上T1Cf 一忡针插缺，蓝色，在左A ■柱处2号代） T1CL —10针拖矢 里色，在左点柱处号位】 T10^b — 10针插头 在后视镶调节开挂上T29a -却针痞头*在驾驶员韵车门控制单元上 正15 ）,在怛査板裟束內30a ）.轻后部姚秦内Tiaabi'630 E>'t20.35LfFTICatulOE. 3335noairfsJJtl 战1.CJ129^3F a iiJ186riaoi J rp opneg.'s43/2舒适电子系统电路图（帕萨特V6轿车）驾驶员恻车巧扌空制单元：驾驶员侧融金调节马达「驾驶员两后範卷的加'嬴器7 43-56：43 44 45 盟 WT 朋 SO 5152 53 54 55 56Jt36 -爭记1Z 时彗腔貝曲櫛iffl 黯控解单无 JB06 —気驶员傅车门控制单元T1O0 — 10针插头.灰色，在左遇柱怔（〃号滋】T10? — 10针插头，棕色，在驾驶员座禍底部（4号位） T12bd — 12 Sft.在左前门内棉習输上方T2S — 2B 针播头，红色，柱带记忆的驾驻贾座椅涸书腔制单畝上 T29f] — 79针插头.在空驶员帕车门控制单兀上 V17 —驾驶调节马达V149 —驾舱員1M 后枫Utiffl 节込达 2二-弼驻艮佰后侧徙加第器@ —在接建I 后视谨洞整〕，在驾驶员髓车门役束内 （205 1 —接地曲魏fc,在驾驶员侧车门线束内 蠡） 確地羽赛线（传!S 制赛地！，枉底盘线末內2004.07li?u啪C-5田't d b 255-.一FH^話l-i'T 驚*旳h 12/4:ag;Eg=hi M3—卜 M屿戶E Im口^=a.-Q診J 卸2?T捫B bo05_5.Jl^E21iT3J« *lT2Stf2 召 T 对和 T5_舒适电子系统电路图（帕萨特V6轿车）43/32004 07驾戦员側车门控制单元、油箱盖开启开关.油箱盖幵启马达、遥控闭锁幵启开关的昭明灯“ 中央诩锁系统｛帶安金功能）的警告指示町｛ 57-70 ） ____ ___________________31 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- J0E20 一开是相攸融啤明控制 E2D4 -油箱茧幵启开关 JG85 -细合仅在柱制单元JHS6 一驾驶员侧车门腔制单元 K133 中央闭矗岳统i 带安全功能）的誉吉指示町 L.104 - i£控闭兹卄启开戋的照阴灯T3 一 3計橘豊-在开去和牧表照明调节JS 上 TlCf — W 针插头.蓝也，査左心柱处｛目耳立） T2«a 29 itti 头，在驾兼员備车门控制单元上T22a — 32针描头"更色，在塑合仪衰上 VI 55 —讷轴益JF 启马达电;i—连核城（58d h 在仪盍扳蟻熏内（fi5U —连楼述（旳bh 在弩理员侧车门徴朿內 備｝-正扱连接S （ 30a ）H 在后邯氏束内（mo ： 一连f5^（58d ）.在地漲蛭束内 Q ）—睚罐点・在年A 柱处-按地点，在右日苍处—按地连拄线.拄左犬灯线東内t 由：少岀） 一接地连接线.左后纯東内（由④份出）■接地连接线.在骂驶员UH 车门S E SA*■孑 L^p罟0 353bJ2时 T32ai'20T2Bai1243/2 舒适电子系统电路图（帕萨特V6轿车）左后车门痊制单元、左后闭锁控制单元，左后电动揺窗机开关、左后门踏歩灯（刊述4）jljE52 -左后电动橋窗机幵关F222 -左后闭顿控制单元」阻中幵关处于车门打幵的忖蹩）J386 一左后车门揑制单元L&5 -摇蛮帆幵董指示灯T5f— 5针插头T6tp 一 fl针插头T8t 一玄针価头.黑色，在左E莊处T16a 18针插头.在:t后车门控制单亢上V26 -左后电劲摇窗机马遠g 左后门晔步灯-连揺纯.在左居车门线来內-正般遑嶽线（冏B）,崔后线貶内-iEtfiU接线（泊在）.在后线来內连接纯（GAN梏坯的髙赴1，在底盘绞轰內_琵接绞（CAN总般的恆位|，在底盘线束內接地点.7F左日柱业2004071』0.35J51 eus-LJ38BI B U5-HfTisarii0甲F耐】f-TIBaiH TT1N19ATieaiiE-i T18ai,11183/2'TCbp'ST1836TIM，TUBai?Tt：Lp 4■TaUx1 JUJH0.5I5TITIBS13T1B3H4T阳的run! ofT«bp-674eo Bl0.5rjjfl m 白IS舒适电子系统电路图(帕萨特V6轿车) 43/72004.0785-98 )F221 -右苗闭锚控倒单元J285 绡含仪袤控制单元JBBr -右前车门悝制単7ET9bj £针插头，喫色，在右前闭锁控到单兀上Tig —10针播去棕色.在左A拄觇*号位〉T1OW - 10针插头，熱色,在右A拄处M号位) 丁29b -曲针插头，在右前门控制单元上T32b —32 编色，在组合仪表上W32 -右龍门踏歩町iRis) 一连毬堆.在右擁率门线束内(m}—正按注按址⑶ah在后堆乘内g：-连接绒(C＞血总變的高位」，在便訓板线束内碍 -连檢罐［CAN幕堆的怔竝I.在悝表梅蛭朿內:呵-正垠连接萄h在后线秦内碍.一连按i*( CAN总线前离位卜崙底保统卑内U吵—连複线(CAM J J；娃的低位；，在底盘蛙束内④—接地点.在右AttSb：^：- 一接地逹接线，征右蔽车门垓朿內i.3J*yhil uT2W1 T29tif4 T2BW3TBW1Ct 35JhasT^MSiCAN-LJ1E5 T鲜毗CAH-h1 jM却輝抑fjkD.5 15 06tygi^nTW2 '7tehM -i TBWi|9 妁㉛血Brfl 應i4 II咱切Hi T I ow. *U.i白2.5T-T^brttlT：呵D31TiOw旳43/8舒适电子系统电路图（帕萨特V6轿车）2004.07右前车门控制单元、右前后视境调节马达.右前后观镜加热器（99-112}©T IMI脚ElQK"21国習9 100101 102 103 m W5 107 tOB 1W U0 111 112J136 -带远忆前鹳驶员座椅诵fi!腔制甲元 J3S7 -石前车门控制甲元Tioaa-何针插坠.绿色.在右A 柱处［1E 号偉） T10w- 10针插头•黒隹，衽右A 柱处{3号注］T1te - 1E1针插头 棕色.在爲翌员座椅庭祁［4号位］ T12a W 针插论床色，在右曲门内福極机上方T23 - 2BlttS 头.红色在带记忆的第把员座槁谄节担制单兀上 T29b —爲针描头"牲右前门樫制单元上 V25 -右前后報慷调节马达 V150 -右前后视镜调节马达 冬-右前后权働瞒善迪站-加赛卷在右前车门皱耒内 ④-连后观镰记忆〕-在底趣規束内画-连搭皓＜ CAW 杀罐灼高位）-在程瞬束内 爲;〕-（ CAN 的低位h 在底盘统奉內3DT29iyi4- T29N1T0.35Iffjrjffl 1临 a 抬@ T U D W J2：b舒适电子系统电路图（帕萨特V6轿车）43/9右前车门控制单元、右后车门控制单元、右前电动摇窗机开关、右后电动摇窗机开关（113■穆乔_V I *rrrr対白a CTH比伯L53 E FT113 114 115 116 117 lia tig 150 lit 122 1?3 12J 125 1?SE54 一右后电动摇苗机幵羌E137 —电讷襦苗机幵址｛在右前车门上〕J367 -右前车门控呂偉元JJ99 右后车门控制单元L53 一福童机弈摊指示灯T5f —5针插头，嵩色T5g — 5针插莫.B*T18b— 1E针描头，昏右后斗门控制单元上T29b - 在右前门控制单比上V27 一右后距琲程窗机马达V143 -右前电动祥商机马达2004 0743/10舒适电子系统电路图（帕萨特V6轿车）2004.07右后车门控制单元*右后闭琐控制单元*右辰门踏歩灯「2匸MO ）F22S -石后闲鎳腔拈单元 的日9 -右后牟门控駅单元 T6bh - 6T8u — 8针插去 屋色，在右B 牲处TISb - 1F 计插头，亞右后车门控制能元上 WJ4 -右后门跨歩灯@ —连1£^-2-.在右后傘门圾束内（m ） •正极连勺範\ 3fla ），在就東内連云-正极连搭炒1 30a ],在謀束内 皿、 连建妓（CAN 总垃的高恆h 在底盘妓束内-连样绒I 匚阴总址的低位卜在底盘疑聚内摆地点-秆右E 柱处3a 15 0J5i2.5fflTausHT B ^itottUM a ?5ti.» 2.5 ■ |B ^L I ■T 1BI^12 JsfiS1 5U3-H 1^0甲 n stunTTIBWIQ古Th 別训別玄E T T BW ST10W6j T18tW7T 心二蔚也 妝ft.0.5 0 50.5『IT6WV5 T6fehM'4 TSbhi3。

图7-2-19 蓄电池、起动机、发电机（1-14）电路图A-蓄电池B-起动机C-发电机C1-发电机调压器D-点火开关S231-保险丝，（在保险丝架上）S232-保险丝，20A，（在保险丝架上）S237-保险丝，（在保险丝架上）T1-单针插头，在发动机缸体的右侧，蓝色T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）-正极连接点（15号火线），在仪表板线束内-连接点（61），在仪表板线束内-连接点（15a），在仪表板线束内-螺栓连接点2（30B号火线），在继电器板上①-接地点，蓄电池至车身②-接地点，变速器至车身图7-2-20 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）（15-28）电路图G2-发动机温度传感器G40-凸轮轴位置传感器（霍尔传感器）G62-发动机温度传感器（用于水温表）J220-发动机控制单元，在发动机室的防护罩内T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10e-10针插头，橙色，在发动机室中的控制单元防护罩内的左侧（4号位）T80-80针插头，在发动机室控制单元上-连接点（15a火线），在仪表板线束内-连接点，在仪表板线束内-接地连接点（传感器接地点），在发动机线束内图7-2-21 发动机控制单元、节气门控制部件、爆震传感器1和进气温度传感器（29-42）电路图F60-怠速开关G61-爆震传感器1G69-节气门电位计G42-进气温度传感器G88-节气门定位电位计J220-发动机控制单元，在发动机室的防罩内J338-节气门控制部件T3a-3针插头，在挡水隔板的左侧，绿色T8h-8针插头，在节气门控制部件上T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上V60-怠速稳定电机-接地连接点，在发动机室线束内（由分出）-螺钉连接点2（30B号火线），在继电器板上-连接点1，在发动机室线束内图7-2-22 发动机控制单元、曲轴位置传感器（发动机转速传感器）和爆震传感器2（43-56）电路图G28-曲轴位置传感器（发动机转速传感器）G66-爆震传感器2J220-发动机控制单元，在发动机室的防护罩内T3b-3针插头，在挡水隔板的左侧，灰色T3c-3针插头，在挡水隔板的左侧，蓝色T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机室控制单元上-接地点，在发动机室内的左侧-接地连接点，在发动机室线束内（由分出）-接地连接点（传感器接地点），发动机室线束内-接地连接点，在发动机室线束内（由分出）图7-2-23 发动机控制单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图G70-空气质量计J17-燃油泵继电器（208），在继电器板上的4号位J220-发动机控制单元，在发动机室的防护罩内N30-喷油器，第1缸N31-喷油器，第2缸N32-喷油器，第3缸N33-喷油器，第4缸S234-保险丝，15A（在保险丝架上）T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T80-80针插头，在发动机室控制单元上-连接点（50a），在仪表板线束内-连接点（喷油器），在发动机室线束内-连接点（87a），在发动机室线束内S3-6针插座，红色，在中央电器板处图7-2-24 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管阀和凸轮轴调节阀（可变进气门相位）（71-84）电路图G39-氧传感器J220-发动机控制单元，在发动机室的防护罩内N80-活性炭罐电磁阀N156-可变路径进气管控制阀N205-凸轮轴调节阀（可变进气门相位）S229-保险丝，20A（在保险丝架上）T4-4针插头，黑色T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机控制单元上螺栓连接点，（87F号火线），在继电器板上-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内-连接点(87a)，在发动机线束内图7-2-25 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞（85-98）电路图J220-发动机控制单元，在发动机室防护罩内N1-第一缸点火线圈N2-第二缸点火线圈N3-第三缸点火线圈N4-第四缸点火线圈P-火花塞连接器Q-火花塞T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T80-80针插头，在发动机控制单元上-接地连接点，在发动机室线束内（由分出）⑩-接地点，发动机气缸盖上-接地点，发动机气缸盖上图7-2-26 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液位开关和机油状态传感器（99-112）电路图F1-机油压力开关G-燃油表传感器G6-燃油泵G22-里程表传感器，在变速器的左侧上F66-冷却液位开关传感器S228-保险丝（在保险丝架上）T3d-3针插头，在发动机室的左前侧T6c-6针插头，在左A柱处，蓝色（11号位）T10a-10针插头，在左A柱处，棕色（8号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）接地点，在右后柱处-接地连接点，在发动机室线束内-接地连接点，在后线束内-接地连接点（传感器接地点）1，在仪表板线束内图7-2-27 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表（113-126）电路图G1-燃油泵G3-冷却液温度表H11-机油压力报警器J285-组合仪表控制单元K2-发电机充电指示灯K3-机油压力报警灯K28-冷却液温度/液位报警指示灯L75-数字显示照明灯T32a-32针插头，在组合仪表上，蓝色T32b-32针插头，在组合仪表上，绿色Y4-里程表-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内图7-2-28 ABS控制单元、车轮转速传感器（1-14）电路图D-点火开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制单元，在液压单元上J106-ABS电磁阀的继电器S7-保险丝7，10A，在保险丝架上T2a-2针插头，在后座椅下T2b-2针插头，在右前车轮壳体内T2c-2针插头，在后座椅下T2d-2针插头，在左前轮壳体内T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上-正极连接点（15号火线），在仪表板线束图7-2-29 ABS控制单元、ABS液压泵、电磁阀等（15-28）电路图J104-ABS控制单元，在液压单元上J105-ABS液压泵继电器N133-右后ABS进油阀N134-左后ABS进油阀N135-右后ABS出油阀N136-左后ABS出油阀T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上V39-ABS液压泵连接点（54），在仪表板线束内（制动灯开关）-接地点，近液压泵处图7-2-30 ABS控制单元、ABS警告灯（29-42）电路图F34-制动液液位报警开关J220-发动机控制单元J104-ABS控制单元，在液压单元上J285-组合仪表的控制单元K47-ABS的警告灯K118-制动系统警告灯N99-右前ABS进油阀N100-右前ABS出油阀N101-左前ABS进油阀N102-左前ABS出油阀T10g-10针插头，灰色，在右A柱处（11号位）S53A-30A保险丝，在附加继电器板上S53B-30A保险丝，在附加继电器板上T10c-10针插头，紫色，在左A柱处（17号位）T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上501D –螺钉连接点2（30B号火线），在继电器板上-连接点（K诊断线），在仪表板线束内-连接点（制动系统监视信号），在仪表板线束内图7-2-31 自动变速器控制单元、电磁阀电路图B-起动机E122-程序开关F-制动灯开关F8-强制换入低档开关，在发动机舱中间油门拉索上F125-多功能开关G68-车速传感器1，在变速器顶部右侧G69-节气门电位计G93-变速器油温传感器，在变速器的扁状导线内J213-巡航系统控制单元J217-自动变速器控制单元，在右侧座椅地毯下面J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯N88~N94-电磁阀1~电磁阀7 N110-换档锁止电磁阀，在换档杆上图7-2-32 用于自动变速器的控制器、节气门电位计、发动机转速传感器电路图图7-2-33 自动变速器控制器、选择区域显示、程序开关电路图图7-2-34 安全气囊控制单元（1-14）电路图J234-安全气囊控制单元，在中央通道上T10p-10针插头，黄色，在右A柱处（5号位）T4-4针插头，黄/紫色，在右A柱处T75-75针插头，在安全气囊控制单元上T32b-32针插头，绿色，在组合仪表上图7-2-35 安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯（15-28）电路图D-点火开关F138-安全气囊螺旋型电缆连接器J234-安全气囊控制单元J285-组合仪表控制单元J393-舒适电子系统的控制单元K75-安全气囊报警灯，在组合仪表板上N95-气囊气体发生器，驾驶员侧N131-气囊气体发生器，右前侧T1a-单针插头，在右A柱处（A位）T2a-2针插头，黄色，在左A柱处T3-3针插头T4-4针插头，黄/紫色，在右A柱处T5c-5针插头，黄色，在转向管柱开关面板下T10p-10针插头，黄色，在右A柱处（5号位）T16-16针插头，在手制动杆附近，自诊断接口T23-23针插头，在舒适电子系统的控制单元上T32a-32针插头，蓝色，在组合仪表上T75-75针插头，在安全气囊控制单元上-正极连接点（15号火线），在仪表板线束内-连接点（K诊断线），在仪表板线束内–连接点在底盘线束内。
