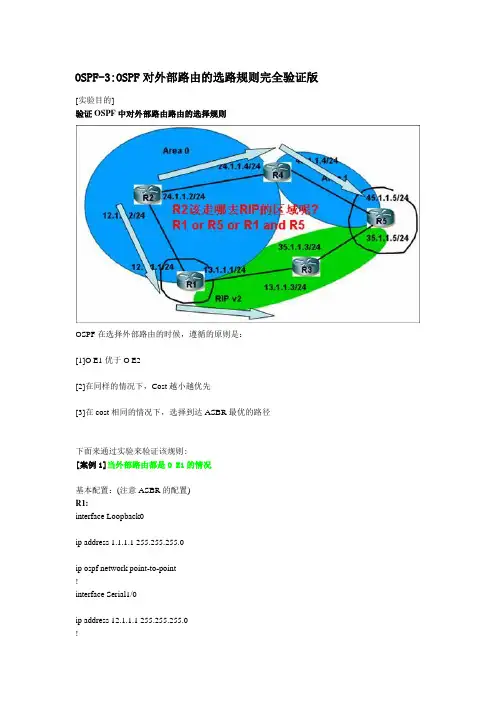

OSPF-3:OSPF对外部路由的选路规则完全验证版[实验目的]验证OSPF中对外部路由路由的选择规则OSPF在选择外部路由的时候，遵循的原则是：[1]O E1优于O E2[2]在同样的情况下，Cost越小越优先[3]在cost相同的情况下，选择到达ASBR最优的路径下面来通过实验来验证该规则:[案例1]当外部路由都是O E1的情况基本配置：(注意ASBR的配置)R1:interface Loopback0ip address 1.1.1.1 255.255.255.0ip ospf network point-to-point!interface Serial1/0ip address 12.1.1.1 255.255.255.0!interface Serial2/0ip address 13.1.1.1 255.255.255.0!router ospf 1redistribute rip subnets metric-type 1network 12.1.1.0 0.0.0.255 area 0!router ripversion 2network 13.0.0.0distance 109(因为RIP的AD大于OSPF,所以重发布到OSPF中，会发生路由抖动,故将其改小，详解看等级三实验手册1.3)no auto-summary!R2:interface Loopback0ip address 2.2.2.2 255.255.255.0ip ospf network point-to-point!interface Serial1/0ip address 24.1.1.2 255.255.255.0!interface Serial2/0ip address 12.1.1.2 255.255.255.0!router ospf 1network 12.1.1.0 0.0.0.255 area 0network 24.1.1.0 0.0.0.255 area 0!R3:interface Loopback0ip address 3.3.3.3 255.255.255.0ip ospf network point-to-point!interface Serial1/0ip address 13.1.1.3 255.255.255.0 !interface Serial2/0ip address 35.1.1.3 255.255.255.0 !router ripversion 2network 3.0.0.0network 13.0.0.0network 35.0.0.0no auto-summary!R4:interface Loopback0ip address 4.4.4.4 255.255.255.0ip ospf network point-to-point!interface Serial1/0ip address 45.1.1.4 255.255.255.0 !interface Serial2/0ip address 24.1.1.4 255.255.255.0 !router ospf 1network 24.1.1.0 0.0.0.255 area 0network 45.1.1.0 0.0.0.255 area 1!R5:interface Loopback0ip address 5.5.5.5 255.255.255.0ip ospf network point-to-point!interface Serial1/0ip address 35.1.1.5 255.255.255.0!interface Serial2/0ip address 45.1.1.5 255.255.255.0!router ospf 1redistribute rip subnets metric-type 1network 45.1.1.0 0.0.0.255 area 1!router ripversion 2network 35.0.0.0distance 109no auto-summary!监视和测试配置:查看R2的路由表:R2#sh ip rou35.0.0.0/24 is subnetted, 1 subnetsO E135.1.1.0 [110/84] via 12.1.1.1, 00:00:25, Serial2/02.0.0.0/24 is subnetted, 1 subnetsC2.2.2.0 is directly connected, Loopback03.0.0.0/24 is subnetted, 1 subnetsO E23.3.3.0 [110/84] via 12.1.1.1, 00:00:25, Serial2/024.0.0.0/24 is subnetted, 1 subnetsC24.1.1.0 is directly connected, Serial1/012.0.0.0/24 is subnetted, 1 subnetsC12.1.1.0 is directly connected, Serial2/013.0.0.0/24 is subnetted, 1 subnetsO E213.1.1.0 [110/84] via 12.1.1.1, 00:00:25, Serial2/0 45.0.0.0/24 is subnetted, 1 subnetsO IA45.1.1.0 [110/128] via 24.1.1.4, 00:00:26, Serial1/0查看R2的ospf数据库R1#sh ip os daType-5 AS External Link StatesLink ID ADV Router Age Seq# Checksum Tag3.3.3.0 1.1.1.1 237 0x80000001 0x00D93A 0 3.3.3.0 5.5.5.5 239 0x80000001 0x0061A2 0 13.1.1.0 1.1.1.1 509 0x80000001 0x008588 0 13.1.1.0 5.5.5.5 239 0x80000001 0x000DF0 0 35.1.1.0 1.1.1.1 238 0x80000001 0x006691 0 35.1.1.0 5.5.5.5 381 0x80000001 0x00EDF9 0可以看到R2从两个ASBR都收到了LSA 5的通告，但是R2选择了从R1走。
ospf：收集链路状态信息完全了解网络拓扑，使用spf算法自主的计算路径。
ospf特性：open 无类手动汇总层次化结构收敛快速触发更新等价负载均衡邻居表（邻接关系数据库）：领居建立过程：init state：一方组播hello包two-way state：双方收到hello包形成邻居关系exstart state：交换bdb包选举dr/bdrexchange state：交换bdb包交换lsdb摘要。
loading state：交换lsufull state：完全邻接拓朴表（lsdb，链路状态数据库）：同一区域内每个路由器的lsdb一致lsa：包含接口ip前缀、开销、优先级，包含于LSU中，遵循水平分割原则。
lsa序列号:lsa的生存周期为60分钟,30分钟定期刷新，没有被刷新lsa将会在60分钟后被丢弃ospf的五种包：hello、dbd、lsr、lsu、lsackdbd、lsr、lsu需lsack确认路由表区域：CISCO建议每个区域的路由器不应超过50台。
双层结构：中转区域：又称骨干区域或核心区域（area 0），用于流量的中转没有终端用户。
常规区域：连接终端用户用于数据的收发。
常规区域必须与骨干区域直连，常规区域间不能有直连链路。
常规区域包括标准区域、末节区域、绝对末节区域、次末节区域。
区域的设计:凭经验公司:核心层做area 0,汇聚和接入做常规区域整个ospf网络在同一个AS中ospf中的路由器指的是:接口骨干路由器：位于area 0abr：abr连接的区域数不应超过3个，abr也可以是asbrasbr：重分发配置ospf：r1（conftig)# router ospf 1r1(config)# network …………area 0(等同于ip ospf 1 area 0)验证OSPF：sh ip protocolssh ip router ospfsh ip ospf interfacesh ip ospfsh ip ospf neighbor detaildebug ip ospf eventsdebug ip ospf adjospf的网络类型(dead time=4*hello time)点到点（PPP、HDLC串口）：直接邻接，hello-time 10s2、广播（LAN）：选dr/bdr，hello-time 10sdrother与dr/bdr：邻接；drother之间：领居dr组播224.0.0.5；drother组播224.0.0.6dr的轮选：数值最大接口优先级（默认值1）ip ospf priority ？2、rid：环回地址、物理接口ip地址router-id ip address（次于优先级，ip地址可以为存在或不存在，不能指定其他路由器已有IP）dr稳定性，先到先得clear ip ospf process（清除ospf进程让dr重选；清除ospf进程邻居关系重新形成）3、ospf在nbma网络运行的公有模式：1、nbma:默认模式hello time 30s在hub-spoke拓朴，选dr/bdr，同一子网，中心路由器为dr/bdr边缘路由器（spoke）相互之间要做dlci的映射（dlci复用）中心路由器手动指定领居（如：nei 192.168.1.2 priority 0把spoke优先级设为0)2、p2m：hello time 30s同一子网，不选dr/bdr，多点fr子接口无需修改网络类型，邻接关系可以正常建立，但路由就没法学到，因此建议在多点fr子接口修改网络类型。
ip default-network、ip route、ip default-gateway的区别在cisco的16448文档中详细地讲解了这三条命令的使用条件和区别。
一、使用条件ip default-gateway在禁用了ip routing的情况下使用，该路由器被当做默认网关。
ip default-network和ip route 0.0.0.0 0.0.0.0 则可以在启用路由选择协议下使用。
二、区别ip default-network 与 ip route 0.0.0.0 0.0.0.0 的最大区别在于前者可以被路由选择协议宣告出去。
但是由于ip default-network这条命令是有类的，如果宣告的网络不是主类网，将不会被标记成*号。
ip default-network产生的默认路由是可以被EIGRP和RIP宣告的，但不被OSPF 宣告，至于OSPF怎么产生默认路由，上一边有介绍。
值得注意的是，RIP宣告ip default-network的路由条目是，使用0.0.0.0，可以debug ip rip看到。
ip route 0.0.0.0 0.0.0.0 也可以被EIRGP传播，但是这条静态路由必须重分发到EIGRP协议中；在12.0T以后的IOS版本中，RIP将不宣告默认路由，除非是通过RIP学习到得，或者重分发到RIP中。
同样，在OSPF中也不能传播该命令产生的默认路由，（default-information originate命令）三、负载均衡如果用ip default-network配置了去往同一目的的多条默认路由，路由表会选择管理距离最小，如果管理距离都一样则选择最先配置的那条。
同时使用ip default-network和ip route 0.0.0.0 0.0.0.0双方设定默认路由时，如果ip default-network设定的网络是直连（静态、且已知）的，那么它就成为默认路由；如果ip default-network指定的网络是由交换路由信息得来的，则ip route 0.0.0.0 0.0.0.0指定的表项成为默认路由。
