JBL音箱拆解

前段时间，听说一款L的炫彩蓝牙音箱很是火爆！想想毕竟是享誉全球的知名品牌，肯定有它的独到之处的。

看了看**市场没见有销售，也就网购了一台来体验体验。

拿到机子初看包装设计比较简洁大方，彩盒材质也很硬朗结实。

拿出机子试用，很快就被手机搜索连接上了，试听了几首不同风格的歌曲，感觉音质很纯很干净，输出功率强劲，开到最大音量也没有破音。

于是准备拆开一探究竟。

首先把上下两边的软胶片揭下来，都是双面胶粘贴固定的，比较容易拆开揭起双面胶粘固的按键板，这个虽然也是双面胶粘固的，但比较难拆下来，要小心一点一点地剥离开来。

再拧下紧固螺丝，取下FPC排线后，就可以取下这一端的塑胶壳了，首先可以看到NFC天线可以看到出线孔都用橡皮泥给堵住了的然后撕开侧面的装饰硅胶片此时，握住下部略微旋转，便可以把机芯部分从中筒内抽出来了灯条的FPC排线也是使用透明胶带紧紧捆扎了的, 中间空隙也有用橡皮泥粘贴踏实。

特意通上电源，观看一下“全裸”后的炫彩灯光效果吧同样方法拆开另一端的塑胶壳，可以看到蓝牙天线，出线孔同样是橡皮泥堵住的可以看出外壳使用的塑料材质都是很不错的哟先把捆扎彩灯排线的透明胶带拉开，再把彩灯FPC排线从插座取下来下面，就要打开整个机芯部分一探究竟了。

首先打开两端和中间部位的紧固螺丝，再起掉扣位处的橡皮泥，慢慢掰开外壳拔掉喇叭插头、电源插头和音频输入插头，再取掉电量指示灯排线，可以拿开装喇叭的半边外壳。

可以看到使用的两只口径40毫米，8欧姆阻抗的喇叭，这么小的两只喇叭，竟然有则大的声响效果，确实很让人感到有点吃惊了！内部的连接线固定都很到位，插头塑胶线全部都使用橡皮泥粘固了的，FPC排线也使用双面胶粘贴在锂电池的平面上了可以看到电源线上还套了一只抗干扰的大磁环电芯是一块102毫米*21毫米*17毫米体积的，足足4000毫安时的锂电池，难怪即使打开彩灯也可以连续工作5、6个小时了。

松开板子两端的固定螺丝，慢慢抽出电路板，注意不要拉坏中间部位的FPC排线，把这条FPC从插座上取下后就可以把电路板拿开了先看一下这块电路板全貌可以看出，这块4层的PCB正反面都密密麻麻的摆满了元件，绝对不是像那些普通的蓝牙音箱那样，只需要一块蓝牙模块加一只SOP8封装的小功放的结构。

新款蓝牙音箱拆卸方法1. 引言随着科技的不断发展，蓝牙音箱已成为人们日常生活中不可或缺的音频设备。

不过，有时候我们可能需要拆卸蓝牙音箱以进行清洁、修理或更换部件。

本文将介绍一种简单而有效的新款蓝牙音箱拆卸方法，帮助你轻松地完成这一任务。

2. 准备工作在开始拆卸前，你需要做一些准备工作，确保安全和有效的拆卸过程。

以下是准备工作清单：- 安全手套：保护你的手部免受可能的划伤或触电。

- 适当的工具：包括螺丝刀、扁嘴钳等。

- 工作区域：选择一个宽敞而清洁的工作区域，并确保光线充足。

3. 拆卸步骤接下来，我们将分步骤介绍新款蓝牙音箱的拆卸过程。

步骤1：关机与断开电源在开始任何拆卸工作之前，重要的是将蓝牙音箱关机，并断开电源。

这样可以确保安全，并避免遭受电击的风险。

步骤2：查找固定螺丝大多数蓝牙音箱都有几个固定螺丝将外壳牢牢固定在一起。

使用螺丝刀或其他适当的工具，找到并解开所有固定螺丝。

这些螺丝通常位于音箱的底部或背面。

步骤3：拆卸音箱外壳一旦螺丝都被解开，你可以小心地取下音箱的外壳。

要小心慢慢地分离外壳，避免使用过多的力量并确保不损坏任何内部部件。

步骤4：查找连接线在拆卸音箱外壳后，你将能够看到内部的电子部件。

查找与扬声器、电池等组件连接的电线或连接器。

步骤5：断开连接对于每个连接线或连接器，小心地用手或扁嘴钳轻轻地断开它们。

确保在拆卸任何连接元件之前记下它们的位置或标记，以便在重新装配时不会出现困惑。

步骤6：拆卸特定部件如果你需要更换或修理特定的部件，例如扬声器或电池，可以根据具体的需要进一步拆卸蓝牙音箱。

根据音箱型号和设计的不同，拆卸特定部件的步骤可能会有所不同。

确保仔细阅读或参考音箱的拆卸指南。

步骤7：清洁和维护在拆卸蓝牙音箱期间，你可以趁机清洁和维护内部部件。

使用吹风机或气压罐轻轻地清除灰尘和杂物，并检查部件是否有损坏或需要更换的迹象。

4. 结论通过本文所介绍的新款蓝牙音箱拆卸方法，你应该能够在需要的时候轻松地拆卸蓝牙音箱。

JBLgo音乐金砖蓝牙音箱拆解
jbl这个品牌很多人都熟悉，在今年四月份推出了一款低端便携音箱 JBL go ，技术指标：500毫安电池，可连续播放5小时左右，感觉时间短了一点，逐计划拆开更换容量大一点的电池，结果拆开一看里面空间实在有限，只得作罢。

整机外观是橡胶覆盖塑料材质，没有可见螺丝可拆卸，撬开前面的金属网罩里面有四颗螺丝，卸掉后再撬开喇叭面板就看到内部了。

按键是橡胶材质，里侧电路板上是微动开关
去除金属罩之后的喇叭面板上面有四个螺丝孔
电路板正面，为了提高音箱的密闭性，音频插口以及电源插口都使用了胶水密封。

使用了一颗扼流圈，可以有效的抑制干扰。

蓝牙模块采用的是CSR4.0蓝牙模块，揭开贴纸可看到
电路板正面仅有的一颗红宝石电容
电路板的背面，有一颗固态电容。

喇叭是40mm规格
没有使用被动辐射振膜，而是采用了倒相管式的设计，个人感觉低音听上去更干净一些。

电池实际标称容量是600mAH,2.22瓦。

JBLSD-18蓝牙音箱拆解
外观设计圆润小巧，适合外出便携。

正面显眼的JBL LOGO和液晶屏，还有大面积金属网罩。

侧面的数码管显示屏
底部名牌和防滑垫
拆解从正面开拆，先把网罩翘起来。

网罩顺利拆下
露出两个小喇叭和无源辐射
外壳螺丝也不少，不过论坛的螺丝刀就能搞定
拆开外壳，一块大面积电路板裸露出来。

4欧2瓦喇叭
无源辐射器，别看它没有线路，在这种便携印象中充当着重要角色。

用于蓝牙通话的麦克风
电路板特写
IO接口
充电的MicroUSB插座，
从电路板走线可以看出，这个接口不仅仅用于充电，还可以进行数据传输，
但是直接接电脑没反应，可能用于更新固件用？
显示屏和按键板
数码管指示屏幕
红色单色显示
芯片微距特写
主控和蓝牙芯片
ATS2805主控（JBL SD-31为ATS2506）
RTL8761蓝牙芯片
25L16固件储存芯片，容量2MB
PAM8406功放芯片（和JBL SD-31使用的一样）
锂聚合物电池，估计容量和JBL SD-31一样为850ma
这次用上了芯片夹，免去了拆装芯片的麻烦。

直接夹上去就可以了，注意方向即可。

微距特写
另一端接上电脑
接下来就是软件操作了。

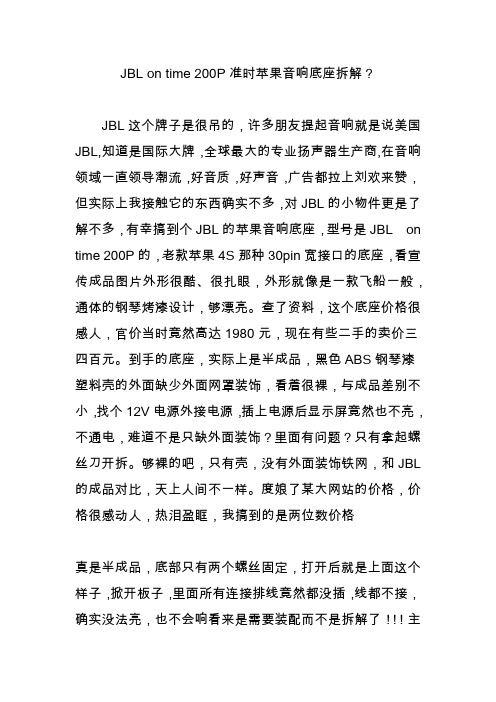

JBL on time 200P准时苹果音响底座拆解？JBL这个牌子是很吊的，许多朋友提起音响就是说美国JBL,知道是国际大牌，全球最大的专业扬声器生产商,在音响领域一直领导潮流，好音质，好声音，广告都拉上刘欢来赞，但实际上我接触它的东西确实不多，对JBL的小物件更是了解不多，有幸搞到个JBL的苹果音响底座，型号是JBL on time 200P的，老款苹果4S那种30pin宽接口的底座，看宣传成品图片外形很酷、很扎眼，外形就像是一款飞船一般，通体的钢琴烤漆设计，够漂亮。

查了资料，这个底座价格很感人，官价当时竟然高达1980元，现在有些二手的卖价三四百元。

到手的底座，实际上是半成品，黑色ABS钢琴漆塑料壳的外面缺少外面网罩装饰，看着很裸，与成品差别不小，找个12V电源外接电源，插上电源后显示屏竟然也不亮，不通电，难道不是只缺外面装饰？里面有问题？只有拿起螺丝刀开拆。

够裸的吧，只有壳，没有外面装饰铁网，和JBL 的成品对比，天上人间不一样。

度娘了某大网站的价格，价格很感动人，热泪盈眶，我搞到的是两位数价格真是半成品，底部只有两个螺丝固定，打开后就是上面这个样子，掀开板子，里面所有连接排线竟然都没插，线都不接，确实没法亮，也不会响看来是需要装配而不是拆解了！！！主板的元器件布局和反面焊接工艺，可以看看做工，以前拆过美国销量第一的ihome底座，有说ihome的工艺一般，和JBL差了去了，现在JBL也有了，ihome也有了，有兴趣的可以做个对比，详见老ihome拆解帖子/read.php?tid=1239913板子下面是这样的结构，一根弯弯的倒相管，两边两个小喇叭，排线都在板子上，喇叭上却缺少了两根那种带插头的成品喇叭线，只能自己找点线先焊上，看看装起来，能不能响了这个就是著名的所谓JBL水晶喇叭，实际上是哈曼卡顿的喇叭，JBL隶属美国哈曼集团，用哈曼的喇叭自然是儿子用老子的喇叭，和自家的一样，盆架是透明亚克力的，像水晶一样，固定的很牢固，这在哈曼的电脑音箱上多见这种喇叭身影。

JBL蓝牙音箱的拆解PUSLE来源:/blog/qijie_223188.html前段时间，听说一款JBL的炫彩蓝牙音箱很是火爆！想想毕竟是享誉全球的知名品牌，肯定有它的独到之处的。

看了看深圳市场没见有销售，也就网购了一台来体验体验。

拿出机子试用，很快就被手机搜索连接上了，试听了几首不同风格的歌曲，感觉音质很纯很干净，输出功率强劲，开到最大音量也没有破音。

于是准备拆开一探究竟。

首先把上下两边的软胶片揭下来，都是双面胶粘贴固定的，比较容易拆开揭起双面胶粘固的按键板，这个虽然也是双面胶粘固的，但比较难拆下来，要小心一点一点地剥离开来。

再拧下紧固螺丝，取下FPC排线后，就可以取下这一端的塑胶壳了，首先可以看到NFC天线可以看到出线孔都用橡皮泥给堵住了的然后撕开侧面的装饰硅胶片此时，握住下部略微旋转，便可以把机芯部分从中筒内抽出来了灯条的FPC排线也是使用透明胶带紧紧捆扎了的, 中间空隙也有用橡皮泥粘贴踏实。

特意通上电源，观看一下“全裸”后的炫彩灯光效果吧同样方法拆开另一端的塑胶壳，可以看到蓝牙天线，出线孔同样是橡皮泥堵住的可以看出外壳使用的塑料材质都是很不错的哟先把捆扎彩灯排线的透明胶带拉开，再把彩灯FPC排线从插座取下来下面，就要打开整个机芯部分一探究竟了。

首先打开两端和中间部位的紧固螺丝，再起掉扣位处的橡皮泥，慢慢掰开外壳拔掉喇叭插头、电源插头和音频输入插头，再取掉电量指示灯排线，可以拿开装喇叭的半边外壳。

可以看到使用的两只口径40毫米，8欧姆阻抗的喇叭，这么小的两只喇叭，竟然有那么大的声响效果，确实很让人感到有点吃惊了！内部的连接线固定都很到位，插头塑胶线全部都使用橡皮泥粘固了的，FPC排线也使用双面胶粘贴在锂电池的平面上了可以看到电源线上还套了一只抗干扰的大磁环电芯是一块102毫米*21毫米*17毫米体积的，足足4000毫安时的锂电池，难怪即使打开彩灯也可以连续工作5、6个小时了。

松开板子两端的固定螺丝，慢慢抽出电路板，注意不要拉坏中间部位的FPC排线，把这条FPC从插座上取下后就可以把电路板拿开了先看一下这块电路板全貌可以看出，这块4层的PCB正反面都密密麻麻的摆满了元件，绝对不是像那些普通的蓝牙音箱那样，只需要一块蓝牙模块加一只SOP8封装的小功放的结构。

jblpulse5拆机报告
JBLPulse5是由著名音频品牌JBL推出的一款无线蓝牙音箱，该音箱拥有一整套的360度全息LED灯效，可以为您的环境带来色彩斑斓的氛围。

在本次拆机报告中，我们将详细介绍JBL Pulse 5的拆装过程，并评估该产品的设计和建设质量。

JBL Pulse 5由两个部分组成：外壳和内部组件。

外壳采用缩型设计，灰色铝材以其亮丽而保暖的色彩十分耐看。

内部组件包括2.2英寸的高保真扬声器、1.2英寸的低频驱动器、一个电池容量为6000毫安时的可充电电池，以及支持360度LED灯效的LED控制板。

在拆装过程中，首先需要从外壳上分离出4个夹具。

然后，用一把螺丝刀拆卸4根螺丝，就可以将外壳的上、下两部分分离。

其后，只需将内部电子组件一一拆下即可。

在拆装过程中，我们发现JBL Pulse 5的设计和建设质量都非常出色。

两个部分的连接处都采用了高精度的贴装技术，使拆装过程变得更加简单顺畅。

内部组件的连接线也采用了色彩块明亮的排列，使维护更加容易。

总而言之，JBL Pulse 5是一款高品质的无线蓝牙音箱，其独特的360度LED灯效使它成为必备的家居影音设备。

拆装过程出色的设计和建设质量使其变得更加简单顺畅，是维护方便的理想选择。

- 1 -。

JBL® HDI 系列扬声器用户手册1感谢您选择 JBL ® 产品60 年来，JBL ® 工程师一直参与到音乐和电影录制和重现的各个制作环节中，包括现场表演以及在路上、家里、车辆中或办公室播放您录制的音频等等。

我们相信，您所选择的这款 JBL 扬声器能为您提供所期望的每一个娱乐细节，并且当您考虑为您的家庭、汽车或办公室购买其他音频设备时，您一定会再次选择 JBL 。

请花费少许时间，访问我们的网站 并注册您的产品。

这将帮助我们更好地了解您的需求，为您提供最新的资讯，从而提供能够满足您需求的产品和服务。

包装内容HDI-3600HDI-3800HDI-1600HDI-4500地毯支脚 HDI-3600/3800橡胶垫脚 HDI-4500 （预安装）垫脚 HDI-16002摆放HDI-3600/3800 落地式扬声器，HDI-1600 书架式扬声器为获得最佳音效，请确保扬声器之间保持 1.8 米到 3 米的距离。

调整扬声器角度以朝向收听位置，可提升立体声声场成像。

听众和扬声器之间的角度保持在 40 至 60度之间时，扬声器才能够产生出最准确的立体声声场。

一般情况下，扬声器越贴近墙壁或角落，低音输出越强劲。

为达到最佳效果，我们建议在扬声器和侧面墙壁之间至少保留 51 厘米的距离。

HDI-4500 中置声道扬声器请将 HDI-4500 中置扬声器摆放在电视机屏幕正上方或正下方， 此扬声器喇叭的中心与左前及右前扬声器的喇叭的中心之间的高度差不应超过 61 厘米。

如果您的电视机摆放位置较低，您可以将中置扬声器摆放在电视机顶部，让扬声器的正面边缘与电视机的正面边缘平行。

HDI-3600/3800 左前扬声器HDI-3600/3800 右前扬声器注意：您可以将 HDI-4500 摆放在电视机上方或下方。

注意：为了获得更好的聆听体验，请将中置扬声器摆放在与您的头部位置齐平的地方。

JBL HDI 系列扬声器 - 5.1 声道家庭影院扬声器摆放布局图如果将 HDI-1600/3600/3800/4500 扬声器用作 5.1 声道系统中的环绕声扬声器，请将它们放在收听位置后方不远处，互相朝向对方。
