依辽特汽轮机维护检修规程1

（完整版）汽轮机检修规程（新编制）⽬录1 机组的技术规范及主体结构 (3)1.1 机组的技术规范 (3)1.2 1#、2#汽轮机主要技术规范 (3)1.3 3#汽轮机主要技术规范 (4)1.4 1#、2#汽轮机辅助设备技术规范 (6)1.5 3#汽轮机辅助设备技术规范 (10)1.6 汽轮机组的结构性能使⽤说明 (13)1.7 3#汽轮机组结构性能使⽤说明 (21)2 汽轮机本体检修 (23)2.1 汽缸的检修 (23)2.2 隔板及隔板套的检修 (27)2.3 轴承的检修 (28)2.4 汽封的检修 (32)2.5 转⼦检修 (34)2.6 联轴器找中⼼ (36)2.7 盘车装置检修 (38)3 油系统检修 (39)3.1 油箱清洗与检修 (40)3.2 冷油器检修 (40)3.3 油管道及阀门检修 (41)4 汽轮机调节部件检修 (42)4.1 作⽤： (42)4.2 要求：调速系统的安装或检修，必须满⾜下述各项基本要求。

(42)4.3 调节部件检修注意事项： (43)5 主汽门及操纵座的检修435.1 主汽门操纵座检修 (43)5.2 主⽓阀的检修 (45)5.3 调节汽门及连杆的检修 (46)5.4 调速系统的检修 (47)6 辅机部分检修 (48)6.1 凝汽器的检修 (48)6.2 加热器及除氧器检修 (49)6.3 热⽹加热器的检修 (50)6.4 疏⽔器的检修 (50)6.5 除氧器的检修 (51)6.6 ⽔泵检修 (51)6.7 ⽓动泵的检修 (53)6.7.1 总述 (53)6.7.1.1 给⽔泵 (53)6.7.1.2 驱动⼩汽轮机 (53)6.7.1.3 ⼀般说明 (53)7 阀门及管道的检修 (58)7.1 阀门的检修 (58)7.2 阀门的研磨 (59)7.3 填料和衬垫 (59)7.4 管道的检修 (60)8 机械设备的⽇常维护保养及验证标准 (61)8.1 设备的检查 (61)8.2 保养的类别 (61)9汽机检修职业危害 (62)9.1职业危害的定义： (62)9.2职业危害分类 (62)9.3汽机检修职业危害控制措施 (65)1 机组的技术规范及主体结构1.1 机组的技术规范1.2 1#、2#汽轮机主要技术规范1.3 3#汽轮机主要技术规范1.4 1#、2#汽轮机辅助设备技术规范1.4.3 凝汽器技术特性表1.5 3#汽轮机辅助设备技术规范1.5.2 低压加热器技术特性表1.6 汽轮机组的结构性能使⽤说明1.6.1 1#、2#汽轮机组结构性能使⽤说明1.6.1.1 1#、2#汽轮机热⼒系统简述1#、2#汽轮机为C15-4.9/0.49型次⾼压单缸单抽凝汽式汽轮机，额定功率为15000kW，其有⼀级压⼒为0.49MPa的⼯业抽汽额定抽汽量为50t/h，可同时供电和供热，机组的电负荷和热负荷可按⽤户需要进⾏调节，亦可长期作凝汽式运⾏。

行业资料：________ 汽轮机检修安全操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共9 页汽轮机检修安全操作规程1、汽轮机在开始检修之前，须用阀门与蒸汽母管、供热管道、抽气系统等隔断，阀门应上锁并挂上警告牌。

还应将电动阀门的电源切断，并挂警告牌。

疏水系统应可靠地隔绝。

检修工作负责人应检查汽轮机前蒸汽管确无压力后，方可允许作业人员进行工作。

2、汽轮机各疏水出口处，应有必要的保护遮盖装置，防止放疏水时烫伤人。

3、只有经过车间领导的批准并得到值长的同意后，才允许在运行中的汽轮机上进行下列调整和检修作业：（1）在汽轮机的调速系统或油系统上进行调整工作（例如调整油压、校正调速系统连杆长度等）时，应尽可能在空负荷状态下进行。

（2）在内部有压力的状况下紧阀门的盘根或在水、油或蒸汽管道上装卡子以消除轻微的泄漏。

以上工作须由车间领导指定的熟练人员担任，并在工作负责人亲自指导下进行。

4、如需对运行中的汽轮机的轴承部件进行焊接、捻缝、紧螺丝等工作，必须遵守锅炉设备运行安全操作规程第17条规程。

5、禁止在起重机吊物件下边停留或通过。

6、揭开汽轮机汽缸大盖时，必须遵守下列事项：（1）只许在一个人的指挥下进行吊大盖的工作；（2）使用专用的揭盖起重工具，必须遵守起重安全操作规程；（3）检查大盖的起吊是否均衡时，以及在整个起吊时间内，禁止作业人员将头部或手伸进气缸法兰结合面之间。

7、大修中须将汽轮机的气缸盖翻身时，应由检修工作领导人或指第 2 页共 9 页定的人员（必须是熟悉该项起重工作的）指挥，进行翻气缸盖的工作时要特别注意下列各项：（1）场地应足够宽大，以防碰坏设备；（2）选择适当的钢丝绳和专用夹具，钢丝绳和专业夹具荷载必须大于气缸盖自重；（3）注意钢丝绳结绳的方法，使在整个翻大盖的过程中，钢丝绳不致发生滑脱、弯折或与尖锐的边缘发生摩擦，并能保持气缸的重心平稳地转动，不致在翻转的时侯发生撞击；（4）指挥人员和其他协助的人员应站立安全位置，防止在大盖翻转时被打伤。

汽轮机检修维护规程(总24页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一篇 汽轮机设备的检修管理为了保证汽轮机及汽辅助设备的检修质量和计划任务的完成，汽轮机检修，应建立明确的岗位责任制，各班组之间应对设备明确地划分管辖范围，严格执行检修工艺规程，做到检修工艺规程中规定的检修质量标准。

做好检修记录和试验记录，建立设备台帐。

1主题内容与适用范围本规程适用于动力能源厂50MW 、12MW 、2*6MW 汽轮机的检修。

本规程适用于汽轮机大、小修标准项目的检修和临时检修，但不包括非标准项目的检修。

汽轮机的检修应贯彻以预防为主，计划检修和诊断检修相结合的方针，做到应修必修，修必修好，讲究实效。

2检修周期汽轮机的检修周期一般情况下大修间隔为2-3年，小修间隔为6个月。

检修设备的停用日期，应根据检修人力、设备技术状况及影响工期的特殊项目等适当的确定，一般大修为17—30天，小修为7—15天。

属于汽轮机组的辅助设备，检修周期按照汽轮机本体的检修周期确定。

第二篇 汽轮机本体检修工艺1 汽缸检修汽缸结构概述汽缸是汽轮机的机壳，隔板、喷嘴、转子等部件都安装在它的内部，形成一个严密的汽室，以防止高压蒸气外漏，在真空部分防止外部空气漏入，从而保证汽轮机高效安全工作。

汽缸分为上下两半，用螺栓连接为一体。

由于汽轮机的汽缸形状较为复杂，尺寸较大，为了节约材料，改善铸造性能和加工工艺性能，又把上下两半汽缸分成三段，即前汽缸、中汽缸、后汽缸，三者之间用螺栓连接成一体。

前轴承座与前汽缸用半圆法兰相连接。

在纵向和垂直方向都有定位的膨胀滑销，以保证轴承座在膨胀时中心不致变动。

如图1所示。

前轴承座支承在前座架上，它们之间设有纵向键，从而使前轴承座与前座架之间可以纵向自由膨胀。

如图2所示。

后汽缸与凝汽器直接相连，凝汽器由弹簧支架托于基础，汽轮机的热胀死点位于凝汽器的中心。

后轴承座与后汽缸铸成一体，其材料为HT-25-47-7，前汽缸与中汽缸接合后进行密封b=1~2 前座架上的纵向键焊，其材料为合金铸钢。

汽轮机组检修规程目录第一篇汽轮机本体 (7)第一章汽缸部分 (7)第一节概述 (7)第二节一般规定 (7)第三节汽缸解体前的工作 (7)第四节汽缸解体前的工作注意事项 (8)第五节汽缸解体 (8)第六节汽缸解体注意事项 (8)第七章翻汽缸（大盖） (9)第八节汽缸的清理、检查与要求 (9)第九节零件组合及扣大盖 (10)第十节扣大盖注意事项 (10)第二章汽轮机本体、喷咀及隔板部分 (11)第一节概述 (11)第二节吊出隔板检修工艺 (11)第三节吊隔板注意事项 (11)第四节隔板叶片检查清理工艺方法及质量要求 (11)第五节安装隔板工艺及质量标准 (12)第三章汽封 (12)第一节概述 (12)第二节汽封的解体检修工艺和注意事项 (13)第三节汽封的检查清理及装置检修工艺及注意事项 (13)第四章转子 (14)第一节概述 (14)第二节转子的起吊检修工艺方法及质量标准 (14)第三节转子起吊注意事项 (15)第四节转子的清理、检查及检修 (15)第五节转子就位检修工艺 (15)第六节转子就位后的注意事项 (16)第七节通汽部分动静叶间隙的测定 (16)第八节轴颈扬度的测定 (16)第九节转子晃度及弯曲度的测定 (17)第十节转子各部瓢偏度的测定 (18)第五章滑销系统检修事项及质量标准 (19)第六章电动盘车装置 (20)第一节概述 (20)第二节电动盘车装置的检修工艺和要求 (20)第七章主轴承和推力轴承的检修 (20)第一节概述 (20)第二节主轴承解体工艺方法和注意事项 (21)第三节主轴承的清理和检查工艺及质量要求 (21)第四节轴瓦间隙及紧力测量方法和质量标准 (22)第五节翻瓦检修工艺及方法 (22)第六节翻瓦注意事项 (23)第七节油档的检修工艺及质量标准 (23)第八节轴瓦的组装检修工艺及方法 (23)第九节轴瓦的组装注意事项 (24)第十节推力轴承的检修及瓦片的检查 (24)第十一节推力轴承间隙及轴子窜动量的测量 (24)第八章联轴器找中心 (24)第一节概述 (24)第二节找中心的方法 (25)第九章汽轮机齿轮箱检修 (27)第一节解体 (27)第二节清理与检查 (27)第三节轴瓦间隙和紧力 (28)第四节齿轮测量 (28)第五节齿轮箱组装 (28)第六节找正 (29)第十章汽轮机重要参数 (29)第二篇调节保安系统和油系统 (30)第一章调速系统 (30)第一节调速系统的基本要求 (30)第二节调速系统检修注意事项 (30)第三节压力变换器的检修 (30)第四节错油门的检修 (31)第五节油动机的检修 (31)第六节调速汽阀检修 (31)第七节危急遮断器的检修与调整 (32)第八节轴向位移保护装置的检修与调整 (32)第九节低油压自启动装置的检修 (33)第十节主汽门检修 (33)第二章电液调速系统 (34)第一节电液调速系统概述 (34)第二节液压组件的检修 (34)第三节速关阀的检修 (35)第三章油系统 (36)第一节概述 (36)第二节油站主油泵检修 (36)第三节电动辅助油泵的检修 (36)第四节油箱的检查与清理 (37)第五节冷油器的检修 (37)第六节油管道检修 (38)第三篇汽轮机附属设备 (38)第一章循环水泵检修 (38)第一节水泵解体 (38)第二节检查及检修 (39)第三节转子与泵组装 (39)第二章阀门检修 (39)第一节阀门解体 (39)第二节阀门的检查 (40)第三节阀门的修理 (40)第四节盘根检查与更换 (41)第五节阀门组装 (41)第六节阀门试验 (41)第一篇汽轮机本体第一章汽缸部分第一节概述汽缸是汽轮机的主要部件之一，它的作用主要是将汽轮机的通流部分（喷咀、隔板、转子等）与大气隔开，保证蒸汽在汽轮机内完成其做功过程。

汽轮机检修安全操作规程第一章总则第一条为了确保汽轮机检修过程中的安全，保护工作人员的生命财产安全，制定本规程。

第二条本规程适用于汽轮机检修过程中的所有工作人员。

第三条所有工作人员在进行汽轮机检修工作前必须经过相应的培训并通过考核。

第四条在汽轮机检修过程中，必须按照国家相关法律法规的规定执行，确保操作规范、安全可靠。

第五条所有工作人员必须严格按照本规程执行，如发现问题及时上报，否则将承担相应的责任。

第二章工作准备第六条汽轮机检修前的准备工作包括了解整个检修过程的操作流程、熟悉汽轮机的结构和工作原理等。

第七条检修前必须对汽轮机进行全面的详细检查，确保设备状况良好，不存在任何安全隐患。

第八条检修前必须对汽轮机的电气部分进行隔离操作，确保检修过程中的电气安全。

第九条在汽轮机检修前必须对相关工具和设备进行验收，并确保工具和设备的完好性。

第十条在汽轮机检修前必须清除工作场地上的杂物和污物，确保工作环境整洁。

第三章工作操作第十一条汽轮机检修过程中必须按照工作流程和标准操作规程进行。

第十二条在进行汽轮机检修时，所有工作人员必须穿戴符合要求的防护装备，并确保符合安全操作的要求。

第十三条在进行汽轮机检修时，必须对设备进行固定，防止设备移动导致的安全问题。

第十四条在进行汽轮机检修时，必须严格按照检修计划进行操作，不得随意更改工作步骤。

第十五条汽轮机检修过程中必须进行相应的测量和检测，确保设备和部件的性能符合要求。

第四章安全措施第十六条在汽轮机检修过程中，必须严格遵守相关的安全操作规定，如禁止吸烟、禁止擅自操作、禁止临时接线等。

第十七条在进行高处作业时，必须佩戴安全帽和安全带，并且保持稳定的站立姿势。

第十八条在进行汽轮机检修时，必须做好消防防护工作，确保防止火灾和爆炸的发生。

第十九条在进行汽轮机检修时，必须做好通风防毒工作，确保作业区域内的空气质量良好。

第二十条在汽轮机检修过程中，必须建立健全的危险控制措施，确保操作过程中的安全。

汽轮机检修工艺规程1 检修周期和检修内容1.1检修周期检修项目类别检修周期计划检修时间大修6年及以上60天小修1年及以上20天1.1.1 对于开停机频繁或备用时间较多的机组（年运行小时在5000小时以下），其检修周期根据设备技术状况和运行状况，经主管部门批准，可超出表2的规定。

1.1.2 对技术状况较差的汽轮机组，经报主管部门批准，其检修周期允许低于规定。

1.1.3 新投产或迁装的汽轮机组，第一次大修后应在正式投产后一年左右进行。

1.2 设备检修标准项目：1.2.1汽轮机本体大修标准项目：部件名称标准项目特殊项目重大特殊项目（一）汽缸1、检查汽缸及喷嘴有无裂纹、冲刷、损伤及结合面漏汽痕迹等缺陷，必要时处理；清扫检查汽缸螺栓、疏水孔、压力表孔及温度计套管等。

2、清扫检查隔板套、隔板及静叶有无裂纹、冲刷、损伤、变形等缺陷，必要时处理。

3、检查滑销系统。

4、修补汽缸保温。

5、执行金属监督有关规定（高压机组）。

6、测量上、下汽缸结合面间隙及纵向水平。

*7、测量调整隔板套及隔板的洼窝中心。

*8、测量隔板弯曲。

9、检查汽室联接螺栓，必要时更换。

1、检查基础台板松动情况，必要时二次灌浆。

2、检查并焊补汽缸外壁裂纹。

3、更换部分喷嘴。

4、修刮汽缸结合面。

5、更换汽缸全部保温。

6、更换高压机组高压螺栓俩个以上。

1、处理汽缸大量裂纹或更换汽缸。

2、更换隔板套、三级以上隔板、喷嘴组。

3、吊开轴承箱，检查修理滑销系统或调整汽缸水平。

（二）汽封清扫、检查各汽封、隔板汽封的阻汽片并测量其间隙，必要时对汽封梳齿、汽封块、弹簧等进行修理、调整及少量更换。

1、更换20%以上汽封片。

2、大量调整轴封阻汽片间隙。

（三）转子1、检查主轴、叶轮、轴封套、轴颈、1、叶片调频。

1、直轴推力盘、联轴器、和螺栓的磨损、松动、裂纹及加工质量等情况，测量及调整通流部分间隙，轴颈仰度及转子对、对轮中心。

*2、检查测量轴颈椭圆度及转子弯曲度，测量叶轮、联轴器、推力盘的瓢偏度。

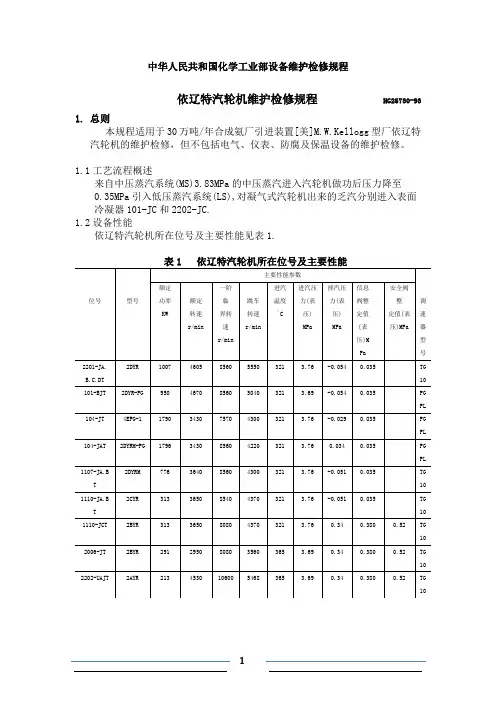

中华人民共和国化学工业部设备维护检修规程依辽特汽轮机维护检修规程HG25730-931.总则本规程适用于30万吨/年合成氨厂引进装置[美]M.W.Kellogg型厂依辽特汽轮机的维护检修，但不包括电气、仪表、防腐及保温设备的维护检修。

1.1工艺流程概述来自中压蒸汽系统(MS)3.83MPa的中压蒸汽进入汽轮机做功后压力降至0.35MPa引入低压蒸汽系统(LS),对凝气式汽轮机出来的乏汽分别进入表面冷凝器101-JC和2202-JC.1.2设备性能依辽特汽轮机所在位号及主要性能见表1.1.3设备结构简介1.3.1YR型汽轮机汽缸。

YR型属单级汽轮机，采用下半圆周进汽。

排汽在下部。

在蒸汽室用两个手动控制阀控制部分喷嘴，运行人员可根据负荷大小来操作一个或两个手动阀的全开或全关，以减少蒸汽的节流损耗，提高效率。

汽缸采用水平剖分式。

喷嘴为缩放型，喷嘴环用碳钢制成。

采用速度极，一级内有两个叶轮，各自安装一列动叶片。

在下汽缸的下半圆周进汽部分装有导向环，导向叶片安装在该环上。

转子。

转子由叶轮与轴红套组成。

叶轮与轴过盈配合并用键连接来专递扭矩。

轴与叶轮都用碳钢锻造制成。

在叶轮上装动叶片。

动叶片采用T型叶根。

叶片顶部用围带铆接起来。

轴承。

轴承采用水平剖分薄壁瓦轴承，内表面有一层巴氏合金，厚度为0.20-0.45mm。

推力轴承。

采用单列滚珠向心轴承作推力轴承，这是因为YR型工业汽轮机轴向推力很小的缘故。

YT型汽轮机采用甩油环润滑。

轴承箱有水夹套冷却结构。

汽封。

汽封采用碳环汽封，高低压端各有四组碳环汽封。

调节及保安系统。

YR型汽轮机原用机械式调速器，现已改为TG-10型半液压式调速器。

当机组负荷变化时，调速器动作控制调节阀的开度，以保证机组的稳定运行。

当汽轮机超速危急保安器动作时，汽轮机主气阀迅速关闭，使机组安全停车。

YR型汽轮机结构见图1.1.3.24EPF-1型汽轮机汽缸。

汽缸为水平剖分式，下半周进汽，向上排汽。

《汽轮机检修规程》目录总则第一章规章制度1、1 检修计划1、2 设备缺陷管理制度1、3 质量验收制度1、4 卫生制度1、5 检修人员进入生产现场的规定1、6 汽轮机设备定期检查及加油制度1、7 汽机定期工作制度1、8 汽机检修岗位责任制1、9 检修工作票制度第二章汽轮机本体2、1 设备规范2、2 检修工序2、3 汽缸螺栓拆、装、检修2、4 汽缸检修2、5 滑销系统2、6 隔板。

隔板套2、7 转子检修2、8 汽封2、9 轴承检修2、10 靠背轮找中心2、11 盘车装置检修第三章汽轮机调速系统3、1 调速保安系统简介3、2 调速系统的检修3、3 项目分类及注意事项3、4 主油泵3、5 弹性调速器和滑阀组3、6 油动机和油动机滑阀3、7 功率限制器3、8 危急遮断器（撞击子）3、9 保安操纵箱3、10 同步器3、11 自动关闭器及自动主汽门3、12 调节汽门及配汽机构3、13 溢油阀3、14 冷油器3、15主油箱3、16 射油器3、17油管路检修3、18油净化装置的检修第四章汽轮机辅助设备4、1 凝结器4、2 高压加热器4、3 低压加热器4、4 汽封加热器4、5 锅炉给水泵4、6 凝结水泵4、7 低加疏水泵4、8 循环水泵4、9 射水泵4、10 射水抽气器4、11 除氧器4、12 生活水泵4、13消防水泵4、14取水泵4、15 其它泵类及化学泵类4、16阀门及检修4、17主蒸汽、主给水电动门的拆装检修第五章附录5.1 汽轮机螺栓物理性能5.2 汽轮机检修常用焊条5.3 密封材料品种及使用范围5.4 联轴器找中心允许偏差值5.5 辅助设备允许振动值总则1、搞好设备检修是确保发电设备安全、经济运行，提高发电设备的可用系数，充分发挥设备潜力的重要措施，是设备全过程管理的一个重要环节。

每位检修员工必须充分重视检修工作，自始至终坚持“质量第一”的思想，切实做到“该修必修，修必修好”的原则，反对硬撑硬挺推迟缺陷处理及为赶工期忽视质量，防止盲目大拆大换浪费资财。

汽轮机维护检修方案1.概述汽轮机是一种常见的能源转换设备，广泛应用于电力、石化、冶金等行业。

为保证汽轮机的正常运行和延长使用寿命，需要进行定期维护和检修。

本方案旨在制定汽轮机维护检修的各项工作内容和方法，确保汽轮机的安全可靠运行。

2.维护计划2.1日常维护：包括定期检查润滑油、冷却水、燃气流量、进出口温度和压力等参数，确保各参数在正常范围内。

2.2周期性维护：每月对润滑系统进行清洗和更换油液，每季度对冷却系统进行清洗和检修，每半年对进出口阀门进行润滑和调试，每年对燃气系统进行清洗和检修。

2.3大修计划：根据汽轮机的使用寿命和实际情况，制定大修计划，对关键部件进行更换和修理。

3.维护工作内容3.1检查润滑系统：检查润滑油的质量和油位，确保润滑正常，更换油液，清洗润滑系统，检修润滑油泵和过滤器。

3.2检查冷却系统：清洗冷却系统，检查冷却水的流量和温度，更换冷却水，检修冷却水泵和散热器。

3.3检查燃气系统：检查燃气流量和压力，清洗燃气系统，检修燃气调节阀和燃烧器。

3.4检查进出口阀门：检查进出口阀门的密封性和操作性，进行润滑和调试。

3.5检查排放系统：检查排放系统的排放量和排放温度，清洗排放管道和消声器。

3.6检查控制系统：检查控制系统的工作状态和参数调整，清洁电气元件和接地设备。

4.维护工作方法4.1制定维护计划：根据汽轮机的实际情况，制定详细的维护计划，包括工作内容、工作时间和责任人员等。

4.2资源准备：准备所需的工具、设备和材料，确保维护工作的顺利进行。

4.3维护记录：对每次维护工作进行记录，包括维护日期、工作内容和存在的问题等，为后续的维修工作提供参考。

4.4安全措施：维护过程中，要严格按照操作规程和安全操作要求进行，确保人员和设备的安全。

4.5专业培训：对维护人员进行定期培训，提高其专业水平和安全意识。

5.维护工作的效果评估5.1维护效果评估：每次维护后，对汽轮机的运行状态进行评估，包括参数的变化、噪音的变化和故障情况的减少等。

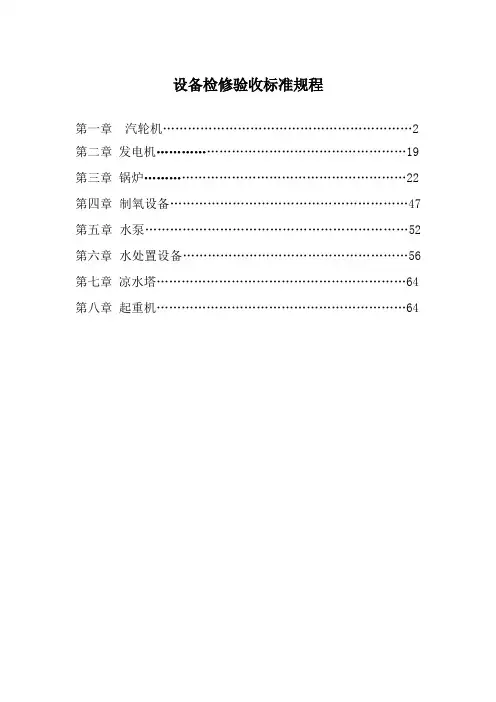

设备检修验收标准规程第一章汽轮机 (2)第二章发电机 (19)第三章锅炉 (22)第四章制氧设备 (47)第五章水泵 (52)第六章水处置设备 (56)第七章凉水塔 (64)第八章起重机 (64)第一章汽轮机检修规程一、汽轮机组检修周期1)汽轮机组大修周期为六至八年，中修周期累计运转一万至一万六千小时。

小修为累计运转四千至六千小时。

2)技术状况好的机组，检修周期可采用下限。

反之，技术状况差的机组，可以采用下限。

3)开停机频繁或备用时间较长的机组〔年运转消逝在5000小时以下〕，其检修距离可依据设备技术形状和运转状况另定。

二、汽轮机组大修任务内容1)中修任务的一切规范项目。

2)改换重要部件价值较大者。

3)汽轮机改换转子或改换一级叶片至全部叶片。

4)改换一级至全部隔板。

5)改换一级至全部轮盘，或改换主轴。

6)吊起下汽缸、处置基础及基础台板。

7)凝汽器改换全部铜管。

三、小修任务项目1)凝汽器清扫及水压实验。

2)冷油器冷却面清扫及水压实验。

3)空气冷却器冷却面的清扫及水压实验〔汽轮发电机组〕。

4)抽气器冷却器冷却面清扫及水压实验。

5)处置汽，水、油系统的走漏点。

6)分解反省经常用于调整阀门。

7)清扫油、水、汽系统的各种过滤网。

五、检修任务的普通要求及本卷须知1)部件分解时，为防止组装时发作过失，零件的配合位置均应有牢靠的标志，但不得做在有公差配合的面上。

2)零部件的保管，按专责分工，放在指定位置和公用容器内，防止碰伤配合面。

3)拆开的管道法兰、阀门、抽汽口、反省孔、疏水孔、油孔等要及时封堵。

组装时要细心反省，确认堵板等曾经撤除。

4)因检修需求撤除热工仪表元件和电气设备接线时，应及时和有关方面联络，不得随意处置。

组装时应联络有关方面停止。

5)吊装汽缸、风缸、转子及翻缸等，应有专门的起重工具，按本单位的平安起吊规程操持。

调整中心测量间隙要盘动转子时，也应遵照本单位的平安规程。

6)受热部套的配合面、加工面、滑销系统的滑动面、叶片、喷咀、导叶、螺栓、螺帽、销、键、键槽等经检修后均应无锈垢，伤痕毛刺，在规则的间隙范围内应灵敏无卡涩，除转子，叶片，喷咀外，均应涂黑铅粉。

汽轮机的检修与维护1揭开汽轮机上汽缸时，应遵守下列一般规定：一、所有上缸人员应穿着专用工作服，如连体服等，身上禁止带任何物品，禁止穿带钉的鞋；二、只许在一个负责人的指挥下进行汽轮机上汽缸的起吊工作；三、使用专用的揭缸起重工具，起吊前应对吊具进行检查，在起吊过程中如发现专用吊具、绳扣等出现异常或起吊不平稳时，应立即停止起吊；四、检查上汽缸的起吊是否均衡时，以及在整个起吊过程中，禁止工作人员将头部或手伸入汽缸或汽缸法兰接合面之间；五、汽缸起吊前应先用专用千斤顶或顶丝将汽缸四角均匀顶起闪缝，确认缸体止口脱开无卡涩，方可用行车进行缓慢平稳起吊，并注意倾听汽缸内部有无摩擦声，行车操作室负荷限制器读数不得超限。

汽缸四周应设专人监护，发现异常后应立即停止起吊，待消除异常后方可继续进行作业；六、起吊汽轮机上汽缸前应绑好牵引绳，选择可靠的行走路线，防止行走时发生碰撞、旋转和伤人；七、汽轮机转子起吊前，应确认转子上部无阻碍起吊工作的部件及障碍物。

起吊时必须将转子调整水平、起吊重心找正，四周应设专人监护，以防起吊过程中转子窜动、卡涩、倾斜、偏转。

转子两端应系好牵引绳，确保行走时不发生旋转碰撞。

禁止人员将手、脚伸入动静间隙之间，且不得站在转子下面；八、在汽缸结合面上行走应防止踏空和滑跌。

2 禁止使用硬质工具清理汽缸结合面。

3 进行翻缸工作时，应由熟悉翻缸工作的工作负责人进行指挥。

翻缸时严禁工作人员在汽缸盖下方进行工作。

进行翻缸工作时还应遵守下列一般规定：一、场地应无障碍物；二、选择的钢丝绳和专用吊具，应能承受翻转时受到的动负载；三、扣挂钢丝绳的方法应正确，确保在整个翻缸的过程中，钢丝绳不致发生滑脱、弯折或与尖锐的边缘发生摩擦，并能保持汽缸的重心平稳地移动。

当汽缸盖离开地面或支架时，应立即检查所有吊具、起吊装置，确认无误后方可继续进行；四、指挥人员和工作人员应站在安全的位置，防止汽缸盖翻转时伤人；五、翻缸时，行车大小钩合理配合，禁止双钩同时操作。

汽轮机检修规程目录目录2第一章汽轮机主要规范和结构概述121.1 设备主要技术规范121.2 汽轮机结构概述15第二章汽轮机本体检修工艺182.1 汽缸检修182.1.1 汽缸结构概述182.1.2 检修工艺方法，质量标准，注意事项192.1.3 本体部分最后组装程序272.2 汽轮机转子检修292.2.1 转子结构概述292.2.2 转子检修工艺方法、质量标准、注意事项312.2.2.1 测量轴颈扬度312.2.2.2 测量转子的晃度322.2.2.3 测量推力盘、联轴器、转轮等端面瓢偏度（偏斜度）332.2.2.4 动静叶间的间隙测量.352.2.2.5 拆联轴器螺栓，吊出转子362.2.2.6 动叶片清理372.2.2.7 叶轮和叶片的检查整修382.2.2.8 检查轴颈和推力盘412.3 喷咀、隔板和隔板套检修422.3.1 结构概述422.3.2 喷嘴、隔板、隔板套检修工艺方法、质量标准、注意事项442.3.2.1 拆隔板442.3.2.2 拆导叶环44拆去喷嘴组442.3.2.4 隔板静叶清理452.3.2.5 隔板静叶肉眼检查和修整45隔板和隔板套的螺丝清理修整46检查并修整隔板、隔板套水平中分面的接触面积462.3.2.8 检查并修整悬挂销与隔板、汽缸跟班套的水平接触面积472.3.2.9 检查并修整隔板与汽缸（或隔板套）相配之处的轴向间隙472.3.2.10 找出隔板在汽缸洼窝内的位置472.3.2.11 检查导叶环有无裂纹变形，并清理氧化皮482.3.2.12 检查清理喷嘴组482.3.3 常见缺陷处理482.4 汽轴封检修492.4.1 结构概述492.4.2 汽封检修工艺方法、质量标准、及注意事项50拆卸清理检查汽封块50测量调整汽封体洼窝中心（同隔板洼窝中心找正一样）522.4.2.3 测量调整汽封的径向间隙522.3.2.4 检查调整汽封轴向间隙即可552.3.2.5 测量调整汽封块轴向膨胀间隙552.5 轴承与滑销系统检修562.5.1 轴承结构概述562.5.2 轴承与滑销系统检修工艺方法、质量标准、注意事项582.5.2.1 支持轴承检修582.5.2.2 支持推力联合轴承检修632.5.3 滑销结构概述662.5.4 滑销系统检修工艺方法、质量标准、注意事项672.5.4.1 测量工作672.5.4.2 分解682.5.4.3 检修横销682.5.4.4 检修前轴承座下方的纵销692.5.4.5 检修前轴承座立销692.5.4.6 检修后汽缸上的纵销与横销702.5.4.7 检查后座架连接螺栓702.5.4.8 清洗所有连接螺栓、垫圈、螺帽702.5.4.9 组装702.6 盘车装置检修712.6.1 结构概述712.6.2 盘车装置检修工艺方法、质量标准、注意事项72第三章调速系统检修工艺763.1 调速系统检修要求763.2 油泵组检修773.2.1 结构概述773.2.2 油泵组检修工艺方法、质量标准、注意事项783.2.2.1 拆卸783.2.2.2 检测各档相油封环及其他活动部件793.2.2.3 清理和整修各另部件803.2.2.4 装复油泵组813.3 同步器检修833.3.1 结构概述833.3.2 同步器检修工艺方法、质量标准、注意事项843.4 油动机检修863.4.1 结构概述863.4.2 检修工艺方法、质量标准、注意事项863.4.2.1 拆卸863.4.2.2 油动机检修883.4.2.3 组装893.5 调压器液压阀检修903.5.1 结构概述903.5.2 调压器检修工艺方法、质量标准、注意事项903.5.2.1 拆卸903.6 调速系统性能要求及常见故障923.6.1 调速系统的性能基本要求923.6.2 调速系统常见的故障933.6.2.1 调速系统摆动933.6.2.2 不能维持空负荷运行94第四章保护装置检修工艺954.1 危急遮断器、危急遮断油门及危急遮断装置检修954.1.1 危急遮断器954.1.1.1 结构概述954.1.1.2 危急遮断器检修工艺方法、质量标准、注意事项964.1.2 危急遮断油门994.1.2.1 结构概述994.1.2.2 危急遮断油门检修工艺方法、质量标准、注意事项994.1.3 危急遮断装置1014.1.3.1 结构概述1014.1.3.2 危急遮断装置检修工艺方法、质量标准、注意事项1024.2 主汽门操纵座检修1034.2.1 结构概述1034.2.2 主汽门操纵座检修工艺方法、质量标准、注意事项1044.3 磁力断路油门及电磁阀检修1064.3.1 结构概述1064.3.2 磁力断路油门及电磁阀检修工艺方法、质量标准、注意事项1064.4 危急遮断指示器1084.4.1 结构概述1084.4.2 检修工艺方法、质量标准、注意事项109第五章油系统检修工艺1105.1 高压油泵检修1105.1.1 结构概述1105.1.2 检修工艺方法、质量标准、注意事项1115.2 交流、直流润滑油泵检修1145.2.1 结构概述1145.2.2 交流、直流油泵检修工艺方法、质量标准、注意事项1155.3 油箱、冷油器、注油器检修1175.3.1 油箱1175.3.1.1 结构概述1175.3.1.2 油箱检修工艺、质量标准、注意事项1185.3.2 冷油器1195.3.2.1 结构慨述1195.3.2.2 冷油器检修工艺方法、质量标准、注意事项1205.3.3 注油器1225.3.3.1 结构概述1225.3.3.2 注油器检修工艺方法、质量标准、注意事项122第六章热交换器检修工艺1236.1 凝汽器及其附属装置检修1236.1.1 凝汽器设备规范1236.1.2 凝汽器结构概述1256.1.3 凝汽器水侧清洗和汽侧检查及检修1266.1.3.1 使用高压水冲洗铜管内壁1266.1.3.2 使用毛刷通条通洗铜管内壁1266.1.3.3 凝汽器汽侧检修及检查1276.1.4 凝汽器常见缺陷处理1276.1.5 凝汽器铜管更换工艺1286.1.5.1 铜管出厂后的各项试验1286.1.5.2 凝汽器铜管调换的准备工作1316.1.5.3 换管、胀管、压火1326.1.5.1 清理组装1336.1.6 凝汽器水压试验及附件检修1346.1.6.1 凝汽器水压试验1346.1.6.2 附件检查或修理1346.1.7 凝汽器大修标准1356.2 射水抽气器检修1366.2.1 射水抽气器设备规范与结构概述1366.2.1.1 射水抽气器设备规范1366.2.1.2 射水抽汽器结构概述1366.2.2 射水抽气器检修工艺1376.2.3 射水抽气器大修质量标准1386.3 高压加热器检修1396.3.1 高压加热器设备规范及结构概述1396.3.1.1 设备规范1396.3.1.2 结构概述1406.3.2 高压加热器的检修工艺及质量标准1416.3.2.1 高压加热器的检修工艺1416.3.2.2 高压加热器检修技术质量标准1426.4 低压加热器检修1436.4.1 设备规范及结构概述1436.4.1.1 设备规范1436.4.1.2 低压加热器结构概述1446.4.2 低压加热器检修工艺1446.4.3 低压加热器检修技术质量标准1456.4.3.1 水室管板1456.4.3.2 换管1466.4.3.3 管组的情况1466.5 轴封加热器检修1466.5.1 设备规范及结构概述1466.5.1.1 轴封加热器设备规范1466.5.1.2 结构概述1476.5.2 轴封加热器检修工艺1476.5.3 轴封加热器检修质量标准1486.6 除氧器及附属装置检修1496.6.1 设备规范及结构概述1496.6.1.1 设备规范1496.6.1.2 结构概述1496.6.2 除氧器的检修工艺1506.6.3 除氧器检修质量标准1526.6.4 除氧器检修注意事项154第七章水泵检修1557.1 电动给水泵检修1557.1.1 设备规范及结构概述1557.1.1.1 设备规范1557.1.1.2 结构概述1557.1.2 DG85-80A×10型给水泵检修工艺1567.1.2.1 拆卸前的准备工作1567.1.2.2 水泵的拆卸（从非驱动端开始）1577.1.2.3 泵的装配1587.1.3 DG85给水泵检修质量标准1607.1.4 DG85给水泵检修注意事项1617.2 凝结水泵检修1627.2.1 设备规范与结构概述1627.2.1.1 设备规范1627.2.1.2 结构概述1627.2.2 4N6型凝结水泵检修工艺1637.2.2.1 支承部分1637.2.2.2 工作部分1637.2.3 凝结水泵检修质量标准1647.2.4 凝结水泵检修注意事项1647.3 循环水泵检修1657.3.1 设备规范与结构概述1657.3.1.1 设备规范1657.3.1.2 结构概述1657.3.2 循环水泵的检修工艺1667.3.2.1 拆卸前的准备工作1667.3.2.2 泵的解体1667.3.2.3 泵的组装1667.3.3 循环水泵的检修质量标准1667.3.4 循环水泵的检修注意事项1677.4 其它水泵检修1687.4.1 设备规范1687.4.2 检修质量标准、注意事项1687.4.3 检修注意事项170第八章阀门检修1708.1 自动主汽门检修1708.1.1 结构概述1708.1.2 主汽门的检修工艺与质量标准1708.2 调节汽伐和连杆传动装置检修1728.2.1 结构概述1728.2.2 检修工艺方法、质量标准、注意事项172第一章汽轮机主要规范和结构概述设备主要技术规范制造厂：南京汽轮机厂制造厂编号9801、9802出厂日期；1998年1月、1998年5月投运日期：2000年公司机组编号：#1机、#2机、机组型号：C12—机组型式：次高压、单缸、单抽汽、冲动式汽轮机额定功率：12000KW最大功率：15000KW进汽温度规范：4700CMPaMpa主汽门前蒸汽温度：470℃（最高4800 C 最低4550C）MpaMPa汽轮机额定抽汽量：50t/h汽轮机最大抽汽量：80t/h额定工况时回热抽汽：(Mpa/0C)一级抽汽量7.969 t/h (Mpa/0C)t/h(Mpa/0C)t/h纯冷凝工况时：(Mpa/0C)一级抽汽量 4.329 t/h (Mpa/0C)二级抽汽量 1.197 t/h (Mpa/0C)三级抽汽量 3.793 t/hMPa汽轮机转向（机头向机尾看）：顺时针方向汽轮机额定转速：3000r/min汽轮机-发电机轴系临界转速：1649r/min汽轮机单个转子的临界转速：1430r/min MPa锅炉给水温度：1530C额定工况汽轮机热耗（计算值）：8404纯冷凝工况汽轮机热耗：（计算值）：11362 额定工况汽轮机热耗（保证值）：8656纯冷凝工况汽轮机热耗：（保证值）：11703 mmmm汽轮机中心高（距运转平台）：750mm汽轮机本体总重：58t汽轮机上半总重（连同隔板上半等）：15t汽轮机下半总重（连同隔板上半等）：19tt汽轮机转子转动惯量；9102汽轮机本体最大尺寸：6021×3590×3635mm冷却水温度：200C1.2 汽轮机结构概述汽轮机由一级复速级和十一个压力级组成，除末级叶片为扭叶片外，其余压力级均为厂家自行设计的新型直叶片。

第一篇汽轮机设备的检修管理为了保证汽轮机及汽辅助设备的检修质量和计划任务的完成，汽轮机检修，应建立明确的岗位责任制，各班组之间应对设备明确地划分管辖范围，严格执行检修工艺规程，做到检修工艺规程中规定的检修质量标准。

做好检修记录和试验记录，建立设备台帐。

1主题内容与适用范围本规程适用于动力能源厂50MW、12MW、2*6MW汽轮机的检修。

本规程适用于汽轮机大、小修标准项目的检修和临时检修，但不包括非标准项目的检修。

汽轮机的检修应贯彻以预防为主，计划检修和诊断检修相结合的方针，做到应修必修，修必修好，讲究实效。

2检修周期汽轮机的检修周期一般情况下大修间隔为2-3年，小修间隔为6个月。

检修设备的停用日期，应根据检修人力、设备技术状况及影响工期的特殊项目等适当的确定，一般大修为17—30天，小修为7—15天。

属于汽轮机组的辅助设备，检修周期按照汽轮机本体的检修周期确定。

第二篇汽轮机本体检修工艺1 汽缸检修汽缸结构概述汽缸是汽轮机的机壳，隔板、喷嘴、转子等部件都安装在它的内部，形成一个严密的汽室，以防止高压蒸气外漏，在真空部分防止外部空气漏入，从而保证汽轮机高效安全工作。

汽缸分为上下两半，用螺栓连接为一体。

由于汽轮机的汽缸形状较为复杂，尺寸较大，为了节约材料，改善铸造性能和加工工艺性能，又把上下两半汽缸分成三段，即前汽缸、中汽缸、后汽缸，三者之间用螺栓连接成一体。

前轴承座与前汽缸用半圆法兰相连接。

在纵向和垂直方向都有定位的膨胀滑销，以保证轴承座在膨胀时中心不致变动。

如图1所示。

前轴承座支承在前座架上，它们之间设有纵向键，从而使前轴承座与前座架之间可以纵向自由膨胀。

如图2所示。

后汽缸与凝汽器直接相连，凝汽器由弹簧支架托于基础，汽轮机的热胀死点位于凝汽器的中心。

后轴承座与后汽缸铸成一体，其材料为HT-25-47-7，前汽缸与中汽缸接合后进行密封焊，其材料为合金铸钢。

检修工艺方法，质量标准，注意事项1.拆去机组上所有仪表，并拆去化装板支架上的连接螺丝，吊去各块化装板。

前言一．为保证汽轮机检修人员全面掌握设备规范、性能，检修工艺及质量标准，使设备能安全经济运行，特编写本规程。

二．《汽轮机检修规程》现已编制完毕，自颁发之日起，正式执行。

三．下列人员应熟悉并执行本规程：汽机专业工程师，技术员，汽机检修班全体人员。

四．下列人员应熟悉本规程：检修车间有关人员，各值长，汽机运行人员。

五．本规程解释权属批准和审定者。

六．本规程若与上级有关规定相抵触或发现有错误时，应立即汇报汽机车间，在未得到答复之前，必须按本规程执行。

- 1 -目录第一篇汽轮机概述 ------------------------------------------------- - 4 -第一章设备规范及性能 --------------------------------------------------------- -4- 第一节设备规范------------------------------------------------------------- - 4 - 第二节设备结构性能--------------------------------------------------------- - 8 -第二篇汽轮机本体检修------------------------------------------- - 13 -第一章汽轮机本体检修准备工作及工作顺序---------------------------------------------------------------- -13- 第一节检修准备工作 ------------------------------------------------------------------------------------------ - 13 - 第二节汽缸解体的准备工作--------------------------------------------------------------------------------- - 13 - 第三节检修工作顺序 ------------------------------------------------------------------------------------------ - 13 - 第二章汽轮机的检修工艺----------------------------------------------------------------------------------------- -14- 第一节汽缸螺栓的拆卸吊大盖------------------------------------------------------------------------------ - 14 - 第二节翻大盖---------------------------------------------------------------------------------------------------- - 15 - 第三节转子------------------------------------------------------------------------------------------------------- - 15 - 第四节喷嘴及隔板 -------------------------------------------------------------------------------------------------- -17- 第五节汽缸的清扫及隔板回装------------------------------------------------------------------------------ - 18 - 第六节汽封---------------------------------------------------------------------------------------------------- - 19 - 第七节滑销系统 ------------------------------------------------------------------------------------------------ - 20 - 第八节盘车装置 ------------------------------------------------------------------------------------------------ - 20 - 第三章汽轮机轴承检修-------------------------------------------------------------------------------------------- -21- 第一节主轴承解体注意事项--------------------------------------------------------------------------------- - 21 - 第二节主轴承的清理检查------------------------------------------------------------------------------------ - 21 - 第三节轴承间隙及紧力的测量------------------------------------------------------------------------------ - 22 - 第四节翻轴瓦的工艺及注意事项--------------------------------------------------------------------------- - 22 - 第五节油挡的检修工艺及质量标准 ----------------------------------------------------------------------- - 23 - 第六节轴瓦的组装及注意事项------------------------------------------------------------------------------ - 23 - 第七节推力轴承的检修与清理------------------------------------------------------------------------------ - 23 - 第八节主轴瓦及推力瓦的浇铸------------------------------------------------------------------------------ - 24 - 第四章靠背轮找中心----------------------------------------------------------------------------------------------- -25-第三篇调节保安系统检修---------------------------------------- - 26 -第一章调速系统 ----------------------------------------------------------------------------------------------------- -26- 第一节调速系统的作用 --------------------------------------------------------------------------------------- - 26 - 第二节调速系统的基本要求--------------------------------------------------------------------------------- - 26 - 第三节调速系统检修注意事项------------------------------------------------------------------------------ - 26 - 第四节油动机反馈滑阀的解体及检修 -------------------------------------------------------------------- - 27 - 第五节错油门的解体及检修--------------------------------------------------------------------------------- - 27 - 第六节启动阀的解体及检修--------------------------------------------------------------------------------- - 27 - 第二章保安系统 ----------------------------------------------------------------------------------------------------- -28- 第一节飞锤式危急遮断器的检修及调整 ----------------------------------------------------------------- - 28 - 第二节试验控制阀的检修工艺------------------------------------------------------------------------------ - 28 - 第三节危急遮断油门的作用及检修工艺 ----------------------------------------------------------------- - 28 - 第三节主汽门的解体及调速汽门的抽拿、清洗、检查及组装 ------------------------------------- - 29 - 第三章油系统 -------------------------------------------------------------------------------------------------------- -30- 第一节主油泵的检修 ------------------------------------------------------------------------------------------ - 30 - 第二节离心油泵的解体、清洗检查 ----------------------------------------------------------------------- - 30 -- 2 -第三节滤油器的解体与检修----------------------------------------------------------------------------------- 30 - 第四节注油器的检修 -------------------------------------------------------------------------------------------- 31 - 第五节冷油器的检修及压力试验 ---------------------------------------------------------------------------- 31 - 第六节油箱的检修 ----------------------------------------------------------------------------------------------- 31 - 第七节油管路的检修 -------------------------------------------------------------------------------------------- 32 -第四篇辅机检修 --------------------------------------------------- - 33 -第一章凝汽器 -------------------------------------------------------------------------------------------------------- -33- 第一节凝汽器的检修项目-------------------------------------------------------------------------------------- 33 - 第二节工艺要求 -------------------------------------------------------------------------------------------------- 33 - 第三节取管及管孔的处理-------------------------------------------------------------------------------------- 34 - 第四节更换铜管的工艺 ----------------------------------------------------------------------------------------- 35 - 第五节凝汽器汽侧清理 ----------------------------------------------------------------------------------------- 36 - 第六节凝汽器的装复 -------------------------------------------------------------------------------------------- 36 - 第二章高压加热器-------------------------------------------------------------------------------------------------- -36- 第一节高压加热器的解体-------------------------------------------------------------------------------------- 36 - 第二节高压加热器解体检修----------------------------------------------------------------------------------- 36 - 第三章给水泵 -------------------------------------------------------------------------------------------------------- -37- 第一节水泵解体前的准备与联系 ---------------------------------------------------------------------------- 37 - 第二节水泵的解体 ----------------------------------------------------------------------------------------------- 37 - 第三节给水泵解体后的检查和清洗 ------------------------------------------------------------------------- 37 - 第四节转子的试装及测量-------------------------------------------------------------------------------------- 38 - 第五节转子的装复 ----------------------------------------------------------------------------------------------- 39 - 第四章循环水泵 ----------------------------------------------------------------------------------------------------- -40- 第一节检修要求及解体清洗----------------------------------------------------------------------------------- 40 - 第二节组装 ----------------------------------------------------------------------------------------------------- 41 - 第五章凝结水泵 ----------------------------------------------------------------------------------------------------- -41- 第一节凝结水泵的检修要求----------------------------------------------------------------------------------- 41 - 第二节凝结水泵解体前的准备工作及解体 ---------------------------------------------------------------- 42 - 第三节凝结水泵的清洗检查----------------------------------------------------------------------------------- 42 - 第四节凝结水泵的组装 ----------------------------------------------------------------------------------------- 42 - 第六章泵轴承的检修----------------------------------------------------------------------------------------------- -43- 第一节滚动轴承的拆卸 ----------------------------------------------------------------------------------------- 43 - 第二节滚动轴承的清洗 ----------------------------------------------------------------------------------------- 43 - 第三节滚动轴承的装配 ----------------------------------------------------------------------------------------- 44 - 第七章除氧器 -------------------------------------------------------------------------------------------------------- -45- 第一节除氧器的检修项目及质量要求 ---------------------------------------------------------------------- 45 - 第二节除氧塔的检修 -------------------------------------------------------------------------------------------- 45 - 第三节除氧水箱的检修 ----------------------------------------------------------------------------------------- 45 -第五篇汽水管道及阀门----------------------------------------- - 47 -第一章汽水管道 ----------------------------------------------------------------------------------------------------- -47- 第一节汽水管道日常巡检及定期检修 ---------------------------------------------------------------------- 47 - 第二节管道的检修 ----------------------------------------------------------------------------------------------- 47 - 第三节管子的弯制 ----------------------------------------------------------------------------------------------- 48 - 第二章阀门 ----------------------------------------------------------------------------------------------------------- -48- 第一节阀门的检修项目 ----------------------------------------------------------------------------------------- 48 - 第二节阀门的检修工艺 ----------------------------------------------------------------------------------------- 49 - 第三节质量标准 -------------------------------------------------------------------------------------------------- 50 - 第四节阀门密封面的研磨-------------------------------------------------------------------------------------- 51 - 第五节填料室的检修与填料材料 ---------------------------------------------------------------------------- 52 -- 3 -第一篇汽轮机概述第一章设备规范及性能第一节设备规范一．汽轮机：产品代号：K5890型号:C25-8.82/0.981额定功率:25000KW经济功率:25000KW最大功率:30000KW额定转速:3000r/min临界转速:1658 r/min旋转方向:顺时针(顺汽流)1.2.额定排汽压力:0.005(绝对)MPa额定工况汽耗率: 6.12kg/kw.h纯凝工况汽耗率: 3.92 kg/kw.h额定工况热耗率: 7059 kJ/kw.h纯凝工况热耗率: 10272 kJ/kw.h振动值(轴承座上测得全振幅)额定转速时≤0.025mm临界转速时≤0.15mm锅炉给水温度:218℃汽轮机本体重量:89t转子重量:15.9t汽轮机中心标高:750 mm转速不等率:4.5±0.5%调速迟缓率:≤0.25%- 4 -汽轮机油型号:L－TSA32电调超速保护：3270r/min高压油动机行程：83mm低压油动机行程：139.2mm转速摆动值：≤15 r/min调节器调速范围：0—3390 r/min危急保安器：3300—3360 r/min轴向位移保护动作时转子相对应位移值：1.5mm 润滑油压：0.08—0.12Mpa顶轴母管油压：﹥12 Mpa外型尺寸：7.83×4.70×2.840 m（L×W×H）蓄能器充气压力：1.6 Mpa- 5 -型号:N-2000型式:双路双流程表面式冷却面积:2000㎡冷却水量:4500-6500t/h冷却水温:20℃铜管规格：Φ25×1.5 Φ 25 ×10 mm无水重：t～36.4三.轴封冷却器：型号:LQ-40传热面积:40m3水侧最大压力:1.3MPa冷却水量:55-75t/h工作压力:0.095-0.097Mpa轴加离心鼓风机：型号：ALY10-700-3流量：325～853m3/h配用功率：3KW电流：6.4A四.高压加热器:- 6 -#1高加: 型号:JG-210加热面积:210m2最高工作压力:1.34-14.7MPa设计温度：350/250℃#2高加：型号：JG-210加热面积：210m2最高工作压力：2.74-14.7Mpa设计温度：426/250℃五.低压加热器:型号:JD-65型式:立式U型管表面式加热面积:65m2设计水侧压力：1.2 Mpa设计汽侧压力：0.6 Mpa设计水侧温度：150℃设计汽侧温度：240℃六.射水抽气器:型号:CS-8工作压力:0.4MPA工作水流量:160t/h抽出干空气量:8kg/h七.冷油器:型号:YL-40冷却面积:40m3冷却水量:105t/h冷却油量:700l/min冷却水温:≤33℃出口油温:35-45℃八.(直)交流辅助油泵:型号:KCB633 流量:38m3/h 出口压力:0.28Mpa交流油泵电流：25A 直流油泵电流：55A九.高压电动油泵:型号:100AY120×2 流量：100m3/h 扬程：240m配用功率：110KW 电流：203A十．主油泵：额定转速时压增力1.9MPa 流量:2000L/ min进口压力：0.1Mpa 额定转速时压力：2.0Mpa十一.顶轴油泵：型号：YB1-E32 设计出口压力：16Mpa 排量：32ml/r 配用功率：11KW 电流：24.6A十二.注油器:低注油器出口压力:0.15MPa 高压注油器出口压力:0.25Mpa低注油器出口流量：1500L/min 高压注油器出口流量：1000 L/min 十三.除氧器:1.低压除氧器(旋膜式):型号:GXC-150 工作压力:0.02MPa 额定出力:150t/h- 7 -工作温度:104℃有效容积:40m32.高压除氧器(旋膜式)：型号:YGXC-150 工作压力:0.49MPa 额定出力:150t/h工作温度:158℃有效容积:50m3十四.给水泵型号:DG150-140C 流量:150t/h 扬程:1490m转速:2980r/min 水温:158℃配用功率：1000KW额定电压：6000V 额定电流：110A十五.循环水泵:型号:24SH-28 流量:2880m3/h 扬程:21m转速:970r/min 配用功率:250KW 额定电压：6000V额定电流：30A十六凝结水泵:型号:4N6×2 扬程:120m 转速:2950r/min配用功率:37KW 流量:50m3/h 额定电流：69.8A十七.中继水泵型号：80AY100 扬程：104m 转速：2950r/min配用功率：37KW 电流：69.8A 流量：50m3/h十八.射水泵型号:10SH-9 流量:486m3/h 扬程:38.5m转速:1470r/min 配用功率：75KW 电流：139.7A十九.疏水泵型号:4N6×2 流量：40m3/h 扬程：125m配用功率：37KW 电流：69.8A二十.胶球泵型号:125SS-15 流量:85m3/h 转速:1440 r/min扬程:15.5m 轴功率:11KW第二节设备结构性能一.#1机为C25-8.82/0.981型汽轮机系单缸,单抽汽凝汽式汽轮机。

汽轮机维护规程汽轮机是一种常见的机械设备，广泛应用于各种工业、能源等领域，如电力、石油化工、船舶等。

为了保证汽轮机运行的安全和稳定，必须进行定期维护和检修。

本文将介绍汽轮机维护规程，包括维护周期、维护内容、维护方法等方面。

维护周期汽轮机的维护周期应根据以下因素进行确定：1.使用时间：一般情况下，汽轮机使用时间越长，需要进行的维护工作就越频繁。

2.负荷变化：负荷变化过大的汽轮机需要更加频繁的维护工作。

3.环境条件：如果汽轮机运行环境条件较差，比如高温、高湿度、腐蚀性气体等，维护周期应相应缩短。

4.操作情况：操作不当、过载等情况会影响汽轮机的运行，需要提前进行维护和检修。

根据以上因素，一般情况下，汽轮机的维护周期为：1.日常维护：每班要进行一次巡视，并进行常规的检查和清理。

2.清洗：每年至少进行一次全面清洗。

3.大修：根据汽轮机使用情况，一般3年至5年进行一次大修。

维护内容日常维护1.巡视：检查汽轮机运行情况，包括运行状态、温度、压力等。

2.清洁：清理燃油过滤器、各类传感器、风扇轮等部件，以保证其功能的正常。

3.补油：检查和补充润滑油和燃油，以保证汽轮机的正常运转。

4.标记：标记设备已经维护和检查的具体细节，方便日后检查维护的记录。

清洗清洗包括以下内容：1.清洗内部构件：清洗所有转动构件和静止构件。

2.清洗热交换器：包括汽水热交换器、空气冷却器、冷凝器等。

3.检查机械密封、轴承、拉杆、汽轮机各个部位的漏气情况。

4.清洗及检修汽轮机的控制系统。

大修大修需要进行以下的维护工作：1.拆卸汽轮机：拆卸所有部件，检查磨损情况。

2.更换部件：对于发现有损坏或者磨损较大的部件，需要进行更换。

3.清洗内部结构：对汽轮机进行全面的清洗，保证其干净和正常运行。

4.检查和校准：检查每个传感器、仪表的准确性，并进行校准操作。

5.维修和保养：对于发现有磨损的部件进行维修和保养，确保其性能和工作效率。

维护方法汽轮机的维护方法需要根据不同的工况、不同的部位进行相应的处理。

电厂汽轮机设备检修规程1. 引言本文档旨在制定电厂汽轮机设备的检修规程，以确保设备安全运行并延长设备的使用寿命。

各级操作人员应严格按照本规程进行设备检修操作，以确保设备检修的质量和安全。

2. 检修准备工作2.1 确定检修计划：根据设备的使用情况和检修周期，制定合理的检修计划，并按时组织检修工作。

2.2 确定检修人员：根据设备的特点和检修任务的复杂性，确定合适的检修人员，并确保他们具备相关的技术知识和操作经验。

2.3 准备必要的工具和设备：根据检修任务的需要，准备好必要的工具、备件和设备，确保检修过程顺利进行。

3. 检修流程3.1 设备停车：根据检修计划，提前停车并关闭设备。

确保设备断电，并遵循相关安全操作规程。

3.2 检查设备状态：检查设备各部件的状态，如轴承、密封件、润滑系统等，确保设备没有异常情况。

3.3 拆卸和清洗：按照操作规程，拆卸设备中需要检修的部件，并进行清洗。

注意使用适当的清洗剂和工具，严禁使用腐蚀性物质。

3.4 检修和更换部件：对设备中损坏或需要更换的部件进行修理或更换，并确保新部件的质量和适用性。

3.5 组装设备：在更换或修理完设备部件后，根据相关装配顺序进行设备的组装。

3.6 调试和试运行：对组装完成的设备进行调试和试运行，确保设备能正常运行，并进行必要的调整。

3.7 设备复位和开车：在检修完成后，根据操作规程将设备复位，并按照安全操作规程进行开车操作，确保设备正常投产。

4. 安全措施4.1 空气检测：在进行设备检修之前，必须对设备所在区域进行空气检测，确保无毒有害气体存在。

4.2 绝缘和接地：在进行设备检修之前，必须对设备进行绝缘和接地，并确保绝缘和接地的有效性。

4.3 个人防护措施：进行设备检修时，必须佩戴符合要求的个人防护装备，如安全帽、防护眼镜、防护手套等。

4.4 灭火设备检查：在设备检修期间，必须检查灭火设备的完好性，并确保灭火设备可靠可用。

4.5 紧急救援准备：在进行设备检修时，必须准备好紧急救援设备和应急预案，并进行演练，以应对可能发生的紧急情况。

第一章汽轮机检修规程1.汽轮机规范1.1.设备概况我厂汽轮发电机组由上海汽轮机有限公司采用美国西屋公司技术生产的600MW汽轮机组，本汽轮机为亚临界、中间再热式、单轴四缸四排汽、凝汽式机组。

本机组整个通流部分共58级叶片，其中高压缸Ⅰ+11级，中压缸2×9级，低压缸4×7级；调节级叶片为三联体叶片，低压缸末二级动叶片为调频叶片，其余叶片均为不调频叶片；调节级喷嘴及动叶采用最新的2193E、2175型线，并在喷嘴外壁采用子午面型线通道；高、中压缸及低压前四级叶片全部采用根据可控涡原理设计的新叶型；中压缸及低压前四级动叶片为自带围带结构，并采用高强度的“P”型叶根；低压次末级静动叶为最新设计，末级动叶采用新设计的905MM叶片。

1.2.设备主要技术规范1.2.1.型号：N600-16.7/538/5381.2.2.工厂产品号：A1571.2.3.型式：亚临界、中间再热式、四缸四排汽、单轴、凝汽式1.2.4.额定功率：600MW1.2.5.最大连续功率：634MW1.2.6.主蒸汽压力：16.7MPa1.2.7.主蒸汽温度：538℃1.2.8.再热蒸汽压力：3.234Mpa ；再热蒸汽温度：538℃。

1.2.9.额定进汽量：1801.449T/H1.2.10.调节型式：DEH-Ⅲ型1.2.11.背压：4.9KPa1.2.12.冷却水温（设计水温）：20℃1.2.13.额定工况给水温度：274.1℃1.2.14.额定转速：3000RPM1.2.15.抽汽级数：8级；回热级数：三高、四低、一除氧。

1.2.16.额定工况下净热耗：7862KJ/（KW·H），即1878Kcal/（KW·H）。

1.2.17.通流级数：共58级,其中高压Ⅰ+11级，中压2×9级，低压4×7级。

1.2.18.末级叶片长度：905mm1.2.19.转速及转向：额定转速为3000r/min，旋转方向：顺时针（从汽轮机端向发电机看）。
