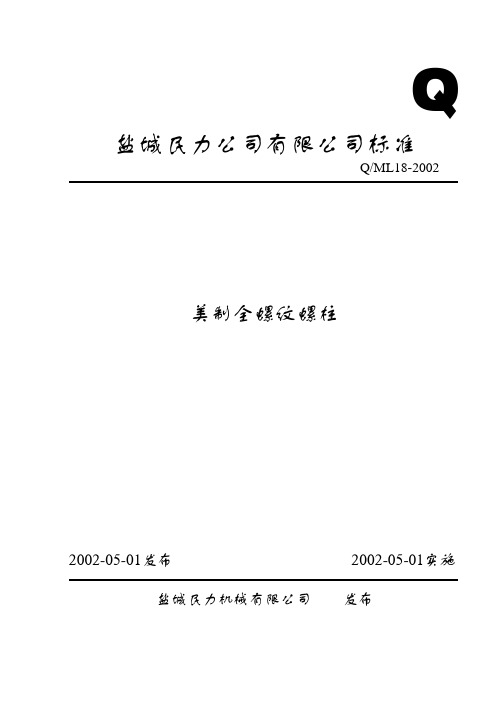

Q 盐城民力公司有限公司标准
Q/ML18-2002
美制全螺纹螺柱
2002-05-01发布2002-05-01实施
盐城民力机械有限公司发布
盐城民力机械有限公司标准
美制全螺纹螺柱
Q/ML18-2002 1、范围
1.1 本标准规定了美制全螺纹螺柱的尺寸和技术要求。
1.2 本标准一般适用于阀门出口产品。
2、尺寸
尺寸如下图1及表1规定
图1
1
2
3、材料、代号、热处理及表面处理按表2规定
表２
4、技术要求
4.1 如图样上规定螺柱需作无损探伤检查时，应按下列要求。
4.1.1 材料为35CrMoA,按ZBJ04006-87《钢铁材料的磁粉探伤方法》,应无线性、圆形和分散磁痕出现。
4.1.2 材料为0Cr18Ni9, 0Cr18Ni12Mo2Ti, 1Cr18Ni9Ti, 1Cr17Ni2，按ZBJ04005-87《渗透探伤方法》，应无裂纹。
5、标记
d为1/2粗牙螺纹，每英寸13牙，长度100mm，材料35CrMoA 的螺柱标记示例。
3
1/2-13×100UNC-2A，35CrMoA，Q/AKDF13-2000。
d为1-1/4 8号螺纹，每英寸8牙，长度185mm，材料1Cr17Ni2 的螺柱标记示例：
1-1/4-8×185UN-2A ， 1Cr17Ni2 Q/AKDF13-2000。
d为1-1/4，细牙螺纹，每英寸12牙，长度185mm，材料1Cr17Ni2的螺柱标记示例：
1-1/4-12×185UNF-2A，1Cr17Ni2，Q/AKDF13-2000。
─────────
本标准由厂技术部负责起草。
本标准主要起草人：
本标准由批准。
本标准从二00二年五月一日起执行。
4。
