金相观察实验报告版

一、实验目的1. 了解金相显微镜的基本原理和构造。

2. 掌握金相试样的制备过程。

3. 学习金相显微组织的观察方法。

4. 通过实验，提高对金属材料显微组织的认识，为后续材料科学研究和工程应用打下基础。

二、实验原理金相分析是一种利用光学显微镜观察金属材料显微组织的方法。

通过观察金属材料的显微组织，可以了解其成分、结构、性能等方面的信息。

金相显微镜的基本原理是利用光学透镜将物体放大，使其细节清晰可见。

三、实验仪器与材料1. 仪器：金相显微镜、抛光机、砂轮机、显微镜载物台、显微镜切片机、显微镜镜头、显微镜光源等。

2. 材料：金属试样、金相砂纸、抛光布、脱脂棉、3~5硝酸酒精溶液等。

四、实验步骤1. 金属试样制备（1）将金属试样切割成合适尺寸，并进行粗磨、精磨、抛光等处理。

（2）将磨光后的试样放入显微镜切片机，进行切片处理。

（3）将切片放入脱脂棉中，用3~5硝酸酒精溶液清洗，去除油污。

2. 金相试样制备（1）将清洗干净的切片放入显微镜载物台上，调整切片位置。

（2）用显微镜镜头观察切片，选择合适的部位进行磨光。

（3）用金相砂纸对切片进行粗磨、精磨，直至切片表面平滑。

（4）将磨光后的切片放入抛光机中，用抛光布进行抛光处理。

3. 金相显微组织观察（1）将抛光后的切片放入金相显微镜中，调整光源和焦距。

（2）观察切片的显微组织，记录其形态、分布、尺寸等信息。

（3）分析切片的显微组织，了解其成分、结构、性能等方面的信息。

五、实验结果与分析1. 实验结果通过金相显微镜观察，发现金属试样具有以下显微组织：（1）晶粒组织：金属试样晶粒大小不一，分布不均。

（2）析出相：金属试样中存在析出相，形态各异。

（3）夹杂：金属试样中存在夹杂，分布不均。

2. 实验分析根据实验结果，对金属试样的显微组织进行分析：（1）晶粒组织：晶粒大小和分布对金属材料的力学性能有重要影响。

晶粒细化可以提高材料的强度和韧性。

（2）析出相：析出相的形态、分布和数量对金属材料的性能有显著影响。

金相实验报告金相实验是一种常用的金属材料分析方法，主要通过对样品进行预处理、金相显微观察和分析来得出该材料的性质和组成。

本次实验使用了金相显微镜和光学显微镜对不同材料进行观察和分析，得出了精确的分析结果。

实验目的本次实验的目的是研究金属材料的物理性质和化学组成。

通过金相显微镜观察和光学显微镜观察，了解不同材料的组织结构、成分、相对密度等参数。

实验原理及步骤本次实验使用金相显微镜和光学显微镜来分析不同材料的组织结构，其中分为以下几个步骤：1.预处理：首先将不同材料制成小块，将其用磨片机进行打磨，直至样品表面光滑均匀。

2.金相显微镜观察：将处理好的样品放入金相显微镜中，通过金相显微镜获得样品的显微组织结构图像。

3.光学显微镜观察：将处理好的样品放入光学显微镜中，通过光学显微镜获得样品的显微组织结构图像。

4.分析结果：根据观察到的图像和结构，分析出样品的组成、成分、相对密度等参数。

实验结果本次实验分别对不同材料进行了金相显微镜观察和光学显微镜观察，并根据观察结果得出了分析结果。

1.不锈钢材料的分析首先对不锈钢材料进行了金相显微镜观察，可以得到如下的观察图像：和镍组成的奥氏体和铁素体相互交叉分布形成。

此外，还存在一些铁素体晶粒在奥氏体中。

通过光学显微镜观察可以看出，不锈钢材料的组织结构精细，但硬度较低。

2.铝合金材料的分析接下来对铝合金材料进行了金相显微镜观察，得到如下的观察图像：从上述图像中可以看出，铝合金材料的显微组织结构主要由铝在晶格中承载分布的硬质相和软质相组成。

此外，还存在一些硅和镁分布在铝晶粒边缘。

通过光学显微镜观察可以看出，铝合金材料的组织结构颗粒较大，但含有许多晶粒。

3.碳素钢材料的分析最后对碳素钢材料进行了金相显微镜观察，得到如下的观察图像：素体和珠光体相互交错组成。

其中，珠光体是由奥氏体向铁素体转化而形成的一种晶格结构，因此含有高硬度。

通过光学显微镜观察可以看出，碳素钢材料的组织结构颗粒较小，但含有较多的结晶。

金相观察实验报告整理版实验目的：1. 熟悉金相实验的基础知识和操作方法。

2. 学习使用金相显微镜观察金属材料的金相组织结构并掌握其基本表征方法。

3. 了解金相组织在金属材料的制备、加工和使用中的应用。

实验原理：金相观察是一种通过金相显微镜观察材料显微组织特征来研究材料内部结构和性能的方法。

它可以直观地反映出材料的组织形态和结构特征，为材料制备、加工和应用提供重要依据。

在观察加工金属材料的组织时，普通显微镜的分辨率已经无法满足要求。

而金相显微镜则是一种能够放大显微组织细节的高倍显微镜，它能够识别不同组织相的显微粒子成分，对金属材料的显微组织结构进行深入分析。

为了观察材料的金相组织，需要进行一系列处理方法。

制样过程中要将材料切割成薄片或块状，然后磨削、抛光、腐蚀等处理，使材料外部得到光滑均匀的表面，并能够清楚地显示出材料内部组织结构的形态和相貌。

实验器材和试剂：1. 金相显微镜2. 磨削片、研磨纸、抛光布3. 甲醛、乙醇、酒精灯、温度计等4. 铝、铁、铜等金属样品实验步骤：1. 制备样品（1）将铝、铁、铜等金属材料切割成薄片或块状，大小约为5mm×5mm。

（2）使用研磨纸和磨削片对样品进行研磨和抛光，使样品表面光滑平整，可以清晰地观察样品的金相组织结构。

（3）将抛光后的样品用酒精灯焙烤，随后放入甲醛中浸泡约20分钟，然后再用乙醇重复清洗浸泡，直至样品完全干燥。

2. 观察金相组织（1）选择合适倍数（通常是100倍至400倍）的金相显微镜，将样品放入样品台上。

（2）透过目镜观察样品，观察材料的各种组织结构，试图通过这些组织特征来判断其组织形态。

（3）如发现有宏观形态差异，则可以将样品照相或用视屏录像，以便进一步研究和分析。

实验结果：本次实验使用金相显微镜观察了铝、铁、铜等金属材料的金相组织结构，通过观察发现样品的显微组织结构与材料的宏观性能息息相关。

例如，铝材料的晶粒尺寸越细小，材料的韧性就越大，因为在金相显微镜下可以看到小晶粒结构中能够承受更多的变形应变，有效提高了材料的韧性和强度。

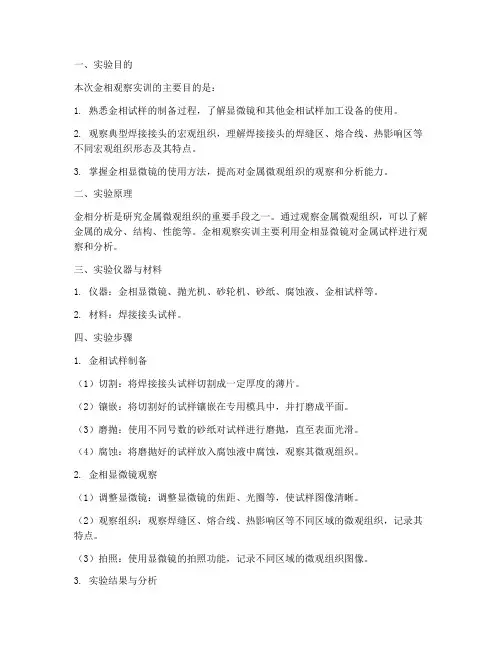

一、实验目的本次金相观察实训的主要目的是：1. 熟悉金相试样的制备过程，了解显微镜和其他金相试样加工设备的使用。

2. 观察典型焊接接头的宏观组织，理解焊接接头的焊缝区、熔合线、热影响区等不同宏观组织形态及其特点。

3. 掌握金相显微镜的使用方法，提高对金属微观组织的观察和分析能力。

二、实验原理金相分析是研究金属微观组织的重要手段之一。

通过观察金属微观组织，可以了解金属的成分、结构、性能等。

金相观察实训主要利用金相显微镜对金属试样进行观察和分析。

三、实验仪器与材料1. 仪器：金相显微镜、抛光机、砂轮机、砂纸、腐蚀液、金相试样等。

2. 材料：焊接接头试样。

四、实验步骤1. 金相试样制备（1）切割：将焊接接头试样切割成一定厚度的薄片。

（2）镶嵌：将切割好的试样镶嵌在专用模具中，并打磨成平面。

（3）磨抛：使用不同号数的砂纸对试样进行磨抛，直至表面光滑。

（4）腐蚀：将磨抛好的试样放入腐蚀液中腐蚀，观察其微观组织。

2. 金相显微镜观察（1）调整显微镜：调整显微镜的焦距、光圈等，使试样图像清晰。

（2）观察组织：观察焊缝区、熔合线、热影响区等不同区域的微观组织，记录其特点。

（3）拍照：使用显微镜的拍照功能，记录不同区域的微观组织图像。

3. 实验结果与分析（1）焊缝区：焊缝区组织主要由焊缝金属和母材组成。

焊缝金属组织多为细小的等轴晶粒，晶粒度较细。

（2）熔合线：熔合线处存在一定的晶粒长大现象，晶粒度较焊缝区略大。

（3）热影响区：热影响区分为过热区和正火区。

过热区组织晶粒粗大，晶界模糊；正火区组织晶粒度较细，晶界清晰。

4. 实验总结通过本次金相观察实训，我掌握了金相试样的制备过程、金相显微镜的使用方法以及金属微观组织的观察和分析。

在实验过程中，我深刻认识到金相分析在金属材料研究中的重要性。

同时，也发现自己在操作过程中还存在一些不足，如试样制备过程中磨抛不够均匀、腐蚀时间控制不准确等。

在今后的学习和工作中，我将不断总结经验，提高自己的金相分析技能。

金相观察一、实验目的1. 观察铁碳合金在平衡状态下的显微组织特征。

2. 掌握铁碳合金成分，组织性能之间的变化规律。

二、实验器材1、金相显微镜2、金相标准试样三、实验原理铁碳合金室温下基本相和组织组成物的基本特征1.铁素体（F ） 是碳溶入α-Fe 中的间隙固溶体，晶体结构为体心立方晶格，具有良好的塑韧性，但强度硬度低，经4%硝酸酒精浸蚀呈白色多边形晶粒，在不同成分的碳钢中其形态为块状和断续网状。

2.渗碳体（Fe 3C ） 是铁与碳形成的化合物，含碳量为6.69%。

晶格为复杂的八面体结构，硬度高，脆性大，用4%的硝酸酒精浸蚀后呈白色，用碱性苦味酸钠热蚀后呈黑色，用此法可以区分铁碳合金中的渗碳体和铁素体。

由铁碳相图知，随着碳的质量分数的不同，渗碳体有不同的形态，一次渗碳体是由液态直接析出的渗碳体，呈白色长条状；二次渗碳体是从奥氏体中析出的渗碳体，呈网状分布，三次渗碳体是从铁素体中析出的渗碳体，沿晶界呈小片状，共晶渗碳体在莱氏体中为连续基体，共析渗碳体是同铁素体交替形成呈交替片状。

3.珠光体（P ） 是铁素体与渗碳体的机械混合物，在平衡状态下，铁素体和渗碳体是片层相间的层状组织。

在高倍下观察时铁素体和渗碳体都呈白色，渗碳体周围有圈黑线包围着，在低倍下当物镜的鉴别能力小于渗碳体厚度的时候，渗碳体就成为一条黑线。

见图3-1a （15000×）b （400×）图3-1 不同放大倍数下珠光体的显微组织四、实验内容及步骤观察以下铁碳合金组织在铁碳状态图上，根据碳的质量分数的不同，铁碳合金分为工业纯铁，碳钢及白口铸铁。

1.工业纯铁 碳的质量分数小于0.0218%的铁碳合金称为工业纯铁。

室温下的组织为单相的铁素体晶粒。

用4%的硝酸酒精浸蚀后，铁素体呈白色。

当碳的质量分数偏高时，在少数铁素体晶界上析出微量的三次渗碳体小薄片，见图 3-2。

2.碳钢 碳的质量分数在0.0218～2.11%范围内的铁碳合金称为碳钢，根据钢中含碳量的不同，其组织也不同，钢又分为亚共析钢，共析钢，过共析钢三种。

金相组织观察实验报告金相组织观察实验报告引言：金相组织观察实验是一种常见的金属材料研究方法，通过对金属材料的显微组织进行观察和分析，可以了解材料的晶体结构、晶界分布、相组成等信息。

本报告将对金相组织观察实验进行详细介绍，并结合实验结果进行分析和讨论。

实验目的：本次实验的主要目的是通过金相组织观察，了解金属材料的晶粒尺寸、晶界分布、相组成等信息，从而对材料的性能和加工工艺进行评估和优化。

实验原理：金相组织观察实验主要基于光学显微镜的原理，通过对金属材料进行切割、研磨和腐蚀等处理，使其表面显露出内部的组织结构。

然后使用显微镜观察和拍摄材料的显微组织，进而进行分析和评估。

实验步骤：1. 样品制备：首先，将待观察的金属材料切割成适当大小的样品，然后进行研磨和抛光处理，使其表面光洁度达到要求。

2. 腐蚀处理：将样品放入适当的腐蚀液中进行腐蚀处理，以去除表面氧化层和其他污染物，使组织结构更加清晰可见。

3. 清洗和干燥：将腐蚀后的样品进行清洗，去除腐蚀液残留物，并使用酒精或其他适当的方法进行干燥处理。

4. 显微观察：将样品放置在显微镜台上，调节显微镜的放大倍数和焦距，观察样品的显微组织，并通过摄影或录像等方式记录下来。

实验结果与分析：通过金相组织观察实验，我们得到了以下结果：1. 显微组织结构：观察到材料的晶粒尺寸、晶界分布和相组成等结构信息。

不同材料的晶粒尺寸和晶界分布情况可能存在差异，这直接影响材料的力学性能和加工性能。

2. 相变现象：在观察过程中，我们还可以观察到材料的相变现象，如固溶体相变、相分离等。

这些相变现象对材料的性能和加工工艺也有重要影响。

基于以上结果，我们可以得出以下结论和分析：1. 材料的晶粒尺寸和晶界分布对材料的力学性能和加工性能有重要影响。

晶粒尺寸越小，晶界分布越均匀，材料的强度和韧性往往更高。

2. 相变现象的发生与材料的成分和处理工艺密切相关。

通过观察和分析相变现象，可以优化材料的热处理工艺，提高材料的性能和加工效果。

金相观察实验报告金相观察实验报告引言：金相观察实验是金属材料学中的一项重要实验，通过对金属材料进行金相观察，可以了解其组织结构和性能特点。

本次实验旨在通过对不同金属材料的金相观察，探究其晶体结构和相互作用，进一步了解金属材料的性能和应用。

实验目的：1. 了解金相观察的基本原理和方法；2. 掌握金相观察中的样品制备技术；3. 分析不同金属材料的晶体结构和相互作用。

实验步骤：1. 样品制备：选择不同金属材料，如铁、铜、铝等，进行样品的制备。

首先，将样品切割成适当大小，并进行打磨和抛光处理，以获得平滑的表面。

然后，使用酸洗等方法去除表面的氧化物和杂质，使样品表面清洁。

2. 腐蚀剂处理：将样品置于适当的腐蚀剂中，如酸性溶液或碱性溶液中，进行一定时间的腐蚀处理。

腐蚀剂的选择和处理时间应根据不同金属材料的特性进行合理确定。

3. 金相显微镜观察：将经过腐蚀处理的样品放置在金相显微镜下进行观察。

通过调节显微镜的放大倍数和焦距，可以清晰地观察到样品的组织结构和相互作用。

实验结果：通过金相观察，我们可以看到不同金属材料的晶体结构和相互作用。

以铁为例，观察到其晶体结构呈现出典型的立方晶系，晶粒间有明显的晶界。

晶粒内部呈现出不同的晶体取向，形成晶体面和晶体轴。

此外，还可以观察到不同晶粒的形状和尺寸差异，以及晶界处的位错和滑移带。

对于铜和铝等金属材料，其晶体结构也呈现出不同的特点。

铜的晶体结构为面心立方结构，晶粒内部呈现出紧密堆积的排列方式。

铝的晶体结构为体心立方结构，晶粒内部呈现出较为松散的排列方式。

通过观察晶粒的形状和晶界的特点，可以进一步了解铜和铝等金属材料的性能和应用。

讨论与分析：金相观察实验为我们提供了深入了解金属材料的机会。

通过观察不同金属材料的晶体结构和相互作用，我们可以了解其内部的晶体取向、晶界特征以及位错和滑移带等微观结构。

这些微观结构对金属材料的力学性能、导电性能和热传导性能等都有着重要影响。

此外，金相观察实验还可以帮助我们了解金属材料的相变行为和相互作用规律。

一、实验目的1. 了解金相显微镜的基本原理和构造；2. 掌握金相试样的制备方法；3. 认识并分析金属材料的金相组织；4. 建立金相组织与材料性能之间的关系。

二、实验原理金相组织是指金属材料在显微镜下观察到的组织结构。

金相显微镜是一种利用光学原理对金属材料进行观察和分析的仪器。

通过观察金相组织，可以了解材料的微观结构，从而推断出材料的性能和加工工艺。

三、实验仪器与材料1. 仪器：金相显微镜、抛光机、砂轮机、金相试样制备设备（如砂纸、抛光布、脱脂棉、3~5硝酸酒精溶液等）；2. 材料：金属材料试样（如钢铁、铝合金、铜合金等）。

四、实验步骤1. 试样制备（1）将金属材料试样切割成合适的尺寸，并进行打磨处理，去除表面的氧化层和杂质；（2）用不同型号的砂纸对试样进行粗磨、细磨和精磨，直至表面光滑；（3）将磨好的试样放入抛光机中进行抛光处理，直至表面呈现镜面效果；（4）将抛光后的试样进行腐蚀处理，以显示金相组织。

2. 金相显微镜观察（1）打开金相显微镜，调整光源和物镜，使视野明亮；（2）将腐蚀后的试样放置在显微镜载物台上，调整焦距，使金相组织清晰可见；（3）观察并记录金相组织的形态、分布和大小；（4）根据观察结果，分析金相组织与材料性能之间的关系。

五、实验结果与分析1. 实验结果通过金相显微镜观察，发现金属材料的金相组织主要包括晶粒、析出相、相变组织等。

2. 结果分析（1）晶粒：晶粒是金属材料的基本结构单元，其大小和形态对材料的性能有重要影响。

一般来说，晶粒越小，材料的强度、硬度、韧性等性能越好；（2）析出相：析出相是指在金属材料中形成的第二相，如碳化物、氮化物等。

析出相的形态、大小和分布对材料的性能有显著影响；（3）相变组织：相变组织是指在金属材料中发生的相变过程形成的组织，如珠光体、贝氏体等。

相变组织的形态和分布对材料的性能有重要影响。

六、实验总结本次实验通过金相显微镜观察金属材料的金相组织，了解了金相显微镜的基本原理和构造，掌握了金相试样的制备方法，认识并分析了金属材料的金相组织。

竭诚为您提供优质文档/双击可除金相组织观察实验报告篇一：金相试样制备试验报告金相试样的制备一、实验目的（1）了解金相显微试样制备原理，熟悉金相显微试样的制备过程。

（2）初步掌握金相显微试样的制备方法。

二、实验原理金相试样制备金相试样制备过程一般包括：取样、粗磨、细磨、抛光和浸蚀五个步骤。

1.取样从需要检测的金属材料和零件上截取试样称为"取样"。

取样的部位和磨面的选择必须根据分析要求而定。

截取方法有多种，对于软材料可以用锯、车、刨等方法；对于硬材料可以用砂轮切片机或线切割机等切割的方法，对于硬而脆的材料可以用锤击的方法。

无论用哪种方法都应注意，尽量避免和减轻因塑性变形或受热引起的组织失真现象。

试样的尺寸并无统一规定，从便于握持和磨制角度考虑，一般直径或边长为15~20mm，高为12~18mm比较适宜。

对那些尺寸过小、形状不规则和需要保护边缘的试样，可以采取镶嵌或机械夹持的办法。

金相试样的镶嵌，是利用热塑性塑料(如聚氯乙烯)，热凝性塑料(如胶木粉)以及冷凝性塑料(如环氧树脂+固化剂)作为填料进行的。

前两种属于热镶填料，热镶必须在专用设备一镶嵌机上进行。

第三种属于冷镶填料，冷镶方法不需要专用设备，只将适宜尺寸(约φl5~20mm)的钢管、塑料管或纸壳管放在平滑的塑料(或玻璃)板上，试样置于管内待磨面朝下倒入填料，放置一段时间凝固硬化即可。

2.粗磨粗磨的目的主要有以下三点：1)修整有些试样，例如用锤击法敲下来的试样，形状很不规则，必须经过粗磨，修整为规则形状的试样；2)磨平无论用什么方法取样，切口往往不十分平滑，为了将观察面磨平，同时去掉切割时产生的变形层，必须进行粗磨；3)倒角在不影响观察目的的前提下，需将试样上的棱角磨掉，以免划破砂纸和抛光织物。

黑色金属材料的粗磨在砂轮机上进行，具体操作方法是将试样牢牢地捏住，用砂轮的侧面磨制。

在试样与砂轮接触的一瞬间，尽量使磨面与砂轮面平行，用力不可过大。

金相检验实习报告(一)份金相检验实习报告1取样。

根据检验零件的技术要求，在被检零件上选择有代表性的部位取试样。

试样的截取应该便于以后的磨制和观察、检测为准。

齿类零件做试样时一般切两个齿并留齿根（从动轴、空调机齿、中间轴、倒档齿轮3033、主轴齿轮3049，巴西伊顿1588、1182，金杯主动、猎豹前后桥主动等）。

其他的零件必须与检测面垂直，切时注意别烧伤。

尤其是切荣立减速轴是必须慢速、冲水到位，否则就切坏了。

镶嵌。

我们公司用的镶嵌材料是HM3金相镶嵌粉。

镶嵌时，被检测面朝下，镶嵌粉一般放7小勺就够了，保温10分钟左右即可取出。

磨制。

磨制包括粗磨和细磨。

粗磨：经取样和镶嵌的试样，首先应在砂轮片上磨平，磨制划痕均匀。

在砂轮打磨试样时，用力均匀压力不要太大，并经常用水冷却，避免试样因受热而发生组织变形。

细磨：由粗到细的各号水磨砂纸和金相砂纸上依次进行磨制。

我们公司主要用240、600、1000号水磨砂纸和金相砂纸进行磨制。

磨制时用力要均匀，在每张砂纸的磨制时间不要太长，一般每一张砂纸磨制试样的个数不超过5个。

每换一张另一号砂纸磨制时，试样都要转动90度。

粗磨和细磨时要将试样__，试样在冲水的状态下磨制。

磨制的时间不能太长，否则试样会倒角。

抛光。

这是最关键的一步也是最后一步，目的是除去最后一道砂纸留下的划痕，得到光滑如镜的检测面。

我们主要是机械抛光，抛光织物是绒布。

磨料是金刚石喷雾抛光剂。

抛光时将磨料均匀的喷在织物上，试样的磨痕要和转盘的的方向垂直，抛光用力均匀，较小的施加压力。

侵蚀。

侵蚀是把金相样品浸在化学侵蚀液里或用带有化学侵蚀剂的脱脂棉球擦拭一定时间，借助化学侵蚀剂对金属的化学作用使金相组织呈现出来。

我们使用化学侵蚀剂为硝酸酒精溶液，用1%的硝酸酒精溶液进行轻腐蚀，主要为了观察齿根部位非马组织的厚度，非马组织到现在我还没有搞懂，总是腐蚀不出来。

其他的试样一般都是用4%的硝酸酒精溶液进行腐蚀，腐蚀时间5s左右。

一、实验名称金相试样的制备与观察二、实验目的1. 掌握金相试样制备的基本操作方法。

2. 熟悉金相显微镜的使用方法。

3. 认识金属材料的金相组织，并分析其与材料性能之间的关系。

4. 培养实验操作能力和科学分析能力。

三、实验原理金相实验是研究金属材料微观组织结构的重要手段。

通过制备金相试样，利用金相显微镜观察其微观组织，可以了解金属材料的成分、组织结构和性能之间的关系。

四、实验仪器与材料1. 仪器：金相显微镜、抛光机、砂轮机、切割机、腐蚀剂、显微镜载物台等。

2. 材料：金属试样（如钢、铝、铜等）、砂纸、抛光布、脱脂棉、3~5硝酸酒精溶液等。

五、实验步骤1. 试样切割：将金属试样切割成所需尺寸的薄片。

2. 试样磨光：将切割好的试样在砂轮机上磨光，直至表面平整光滑。

3. 试样腐蚀：将磨光后的试样浸入腐蚀液中，观察试样表面颜色变化，直至达到所需腐蚀程度。

4. 试样抛光：将腐蚀后的试样在抛光机上抛光，直至表面光亮。

5. 试样观察：将抛光后的试样放置在显微镜载物台上，调整显微镜，观察其微观组织。

六、实验结果与分析1. 观察到的金属试样微观组织：- 钢试样：观察到了珠光体、渗碳体和铁素体等组织。

- 铝试样：观察到了α相和β相等组织。

- 铜试样：观察到了单相固溶体和析出相等组织。

2. 分析：- 钢试样：珠光体是钢中的主要强化相，渗碳体和铁素体对其性能也有一定影响。

- 铝试样：α相是铝的主要固溶强化相，β相对其性能也有影响。

- 铜试样：单相固溶体是铜的主要固溶强化相，析出相对其性能也有影响。

七、实验结论1. 通过金相实验，掌握了金相试样制备的基本操作方法。

2. 熟悉了金相显微镜的使用方法，能够观察金属材料的微观组织。

3. 认识了金属材料的金相组织，并分析了其与材料性能之间的关系。

八、实验体会1. 金相实验是研究金属材料微观组织结构的重要手段，对于了解材料性能具有重要意义。

2. 在实验过程中，要注意操作规范，确保实验结果的准确性。

金相组织的观察实验报告金相组织的观察实验报告引言：金相组织是材料科学领域中一项重要的研究内容，通过观察材料的金相组织可以了解其内部结构、晶体形态以及相对应的性能。

本实验旨在通过金相显微镜观察和分析不同材料的金相组织，以探索其微观结构与性能之间的关系。

材料与方法：在本实验中，我们选择了三种不同的材料进行观察，分别是钢材、铝材和铜材。

首先，我们将这些材料进行切割和打磨，以获得平整的试样。

然后，我们使用金相显微镜对试样进行观察，并通过图像处理软件对显微照片进行分析。

实验结果与分析：1. 钢材的金相组织：钢材是一种常见的金属材料，其内部结构由铁素体、珠光体和渗碳体组成。

通过金相显微镜观察，我们可以清晰地看到钢材中这三种组织的分布情况。

铁素体呈现出深色，珠光体呈现出亮色，而渗碳体则呈现出深色的颗粒状结构。

这些组织的分布情况对钢材的力学性能和耐腐蚀性能有着重要影响。

2. 铝材的金相组织：与钢材不同，铝材的金相组织主要由铝晶粒和亚晶组成。

通过金相显微镜观察，我们可以看到铝材中晶粒的形态和大小。

晶粒的大小与材料的冷加工程度有关，通常情况下，冷加工程度越高，晶粒越细小。

此外，亚晶是铝材中的一种细小结构，其存在对铝材的塑性变形和强化效果具有重要意义。

3. 铜材的金相组织：铜材是一种具有良好导电性和导热性的金属材料，其金相组织主要由铜晶粒和孪晶组成。

通过金相显微镜观察，我们可以看到铜材中晶粒的形态和大小，以及孪晶的存在。

晶粒的大小与材料的冷加工程度有关，孪晶则是由于晶格错位引起的。

这些组织的存在对铜材的导电性和塑性变形性能有着重要影响。

结论：通过金相显微镜的观察和分析，我们可以了解不同材料的金相组织特征，并进一步探索其与性能之间的关系。

钢材中的铁素体、珠光体和渗碳体对其力学性能和耐腐蚀性能具有重要影响；铝材中的晶粒和亚晶则对其塑性变形和强化效果具有重要意义；铜材中的晶粒和孪晶则对其导电性和塑性变形性能有着重要影响。

金相组织的观察实验为我们深入了解材料的微观结构与性能之间的关系提供了有力的工具和方法。

金相实验报告一、引言金相实验是一种常用的金属材料分析方法，通过对金属样品进行显微镜观察和金相试验，可以获取有关金属的组织结构、成分和性能等信息。

本次实验旨在对一种金属样品进行金相分析，以深入了解该金属的特点。

本报告将详细描述实验操作、结果分析以及结论。

二、实验材料与方法2.1 实验材料本实验选取的金属样品为铝合金，样品尺寸为10mm×10mm×5mm。

2.2 实验仪器与试剂实验所需要的仪器有显微镜、砂纸、砂轮、抛光液、显微摄像头等。

试剂有酸性溶液、酒精、醋酸等。

2.3 实验方法（1）样品制备：将样品进行切割和加工，确保表面光洁度。

（2）粗砂纸打磨：用砂纸磨擦样品表面，直至平滑。

（3）精细打磨：使用砂轮进行打磨，直到得到所需的表面光洁度。

（4）抛光：借助抛光液进行抛光处理。

（5）腐蚀处理：将样品浸泡在酸性溶液中，进行腐蚀处理。

（6）显微观察：将样品放置在显微镜下，通过显微摄像头拍摄图像并进行观察。

（7）图像分析：对得到的显微图像进行分析和测量。

三、实验结果与分析根据实验方法进行了样品制备和处理后，对样品进行了显微观察，并得到了一系列显微图像。

通过对这些图像进行分析，得出以下结论：3.1 样品的组织结构通过对显微图像的观察，可以清晰地看到铝合金样品的晶粒结构。

晶粒大小均匀，呈现出网状分布。

晶粒结构的特点对于金属材料的强度、韧性以及导电性能等方面有重要影响。

3.2 样品的化学成分通过显微图像以及进一步的成分分析，发现该铝合金样品中含有主要的铝元素，并经过合理的合金化处理，添加了少量的其他金属元素。

这些添加元素可以提高铝合金的强度和耐腐蚀性能。

3.3 样品的性能特点铝合金样品具有优良的导电性和导热性，同时还具备良好的机械性能，如高强度和较大的塑性变形能力。

这些特点使得铝合金在工业领域广泛应用，包括航空航天、交通运输、建筑工程等领域。

四、结论通过金相实验的操作和分析，我们对铝合金样品的组织结构、化学成分和性能特点有了更深入的了解。

观察金相图实验报告金相图实验报告观察与分析1. 引言金相图实验是通过对金属材料进行金相观察和分析，以揭示材料的微观组织结构与性能之间的关系。

本实验通过对不同处理状态的金属试样进行金相观察，探讨了材料在不同条件下的晶粒大小、晶粒形态、晶界和相组成的差异，从而了解材料性能的变化规律。

2. 实验装置和方法本实验所用的装置主要有金相显微镜、显微镜照相系统和金相试样制备设备等。

实验方法包括制备金相试样、粗磨、细磨、腐蚀和显微观察等步骤。

3. 实验结果分析3.1 材料处理状态对金相组织的影响通过对不同处理状态的金属试样进行金相观察，我们发现材料的处理状态对金相组织有明显影响。

例如，经过固溶处理后的试样，晶粒尺寸较大，晶粒形状较规则；而经过退火处理后的试样，晶粒尺寸较小，晶粒形状较不规则。

这是因为固溶处理能够使金属内部溶质均匀分布，并形成大晶粒；而退火处理可以通过晶界迁移和晶粒再结晶等机制，使晶粒尺寸变小。

3.2 金相组织与材料性能的关系通过对金相试样的观察，我们可以了解材料的晶粒大小和晶粒界面的情况。

晶粒大小对材料的力学性能、热学性能和耐腐蚀性能等有重要影响。

晶粒尺寸越小，材料的强度和硬度越高，韧性越好。

晶界的存在也会对材料的性能产生影响，晶界能够阻碍位错的移动，从而提高材料的强度和耐疲劳性能。

3.3 金相组织的分析方法金相图的观察主要通过金相显微镜来完成，可以获得试样的显微组织信息。

组织特征的分析可以结合图像分析软件来进行，例如计算晶粒大小、测量相体积分数等。

此外，还可以通过显微硬度测试、拉伸试验和冲击试验等来进一步评估材料的性能。

4. 实验总结与思考金相图实验是一种重要的金属材料表征方法，能够揭示材料的微观结构与性能之间的关系。

通过本次实验的观察和分析，我们深入了解了金相图的意义和应用，并掌握了金相试样制备和金相显微镜的操作技巧。

同时，我们也对材料处理状态和金相组织的关系有了更深入的认识，并能够通过金相观察来评估材料的性能。

一、实验目的1. 熟悉金相试样的制备过程，了解显微镜和其他金相试样加工设备的使用。

2. 观察金属材料的金相组织，了解其微观结构，掌握金属材料的性能与组织之间的关系。

3. 培养实验操作技能，提高分析问题的能力。

二、实验原理金相实验是通过观察金属材料的金相组织，了解其微观结构，从而分析其性能与组织之间的关系。

金相组织是指金属在显微镜下观察到的各种组织形态，如晶粒、相、析出相等。

金属材料的性能与其组织密切相关，通过观察金相组织，可以了解材料的性能。

三、实验材料及设备1. 实验材料：不锈钢、纯铁、铜、铝合金等。

2. 实验设备：金相显微镜、抛光机、砂轮机、砂纸、脱脂棉、3~5硝酸酒精溶液等。

四、实验步骤1. 试样制备（1）取样：从金属材料或零件上截取试样，尺寸约为10mm×10mm×5mm。

（2）粗磨：使用砂轮机对试样进行粗磨，去除表面氧化层和缺陷。

（3）细磨：使用不同型号的砂纸对试样进行细磨，直至表面光滑。

（4）抛光：使用抛光机对试样进行抛光，使表面达到镜面效果。

（5）浸蚀：将试样放入3~5硝酸酒精溶液中，进行浸蚀，观察组织形态。

2. 金相观察（1）将制备好的试样放入金相显微镜的载物台上，调整焦距，观察金相组织。

（2）记录观察到的金相组织，分析其形态、大小、分布等特征。

（3）分析金属材料的性能与组织之间的关系。

五、实验结果与分析1. 不锈钢金相组织观察结果：不锈钢的金相组织主要由奥氏体、马氏体和铁素体组成。

奥氏体组织具有较好的韧性和塑性，马氏体组织具有较高的强度和硬度，铁素体组织具有良好的耐腐蚀性。

2. 纯铁金相组织观察结果：纯铁的金相组织主要由铁素体和珠光体组成。

铁素体组织具有良好的耐腐蚀性，珠光体组织具有较高的强度和硬度。

3. 铜金相组织观察结果：铜的金相组织主要由单相固溶体和析出相组成。

单相固溶体具有良好的耐腐蚀性和导电性，析出相可以提高铜的强度和硬度。

4. 铝合金金相组织观察结果：铝合金的金相组织主要由固溶体和析出相组成。

金相组织观察实验报告本实验旨在通过金相组织观察，对材料的微观结构和性能进行分析，为材料的制备和应用提供参考。

实验选取了不同材料进行金相组织观察，包括钢铁、铝合金和铜等金属材料，以及陶瓷材料和塑料材料。

通过金相组织观察，我们可以清晰地观察到材料的晶粒结构、相分布和孔隙结构等微观特征，从而为材料的性能和结构特点提供直观的了解。

首先，我们选取了钢铁材料进行金相组织观察。

经过样品的制备和腐蚀处理，我们在金相显微镜下观察到了钢铁材料的晶粒结构和相分布情况。

钢铁材料的金相组织呈现出明显的铁素体和渗碳体相分布，晶粒呈现出不规则的形状，同时在晶界和晶内观察到了一定数量的夹杂物和孔隙。

这些微观特征对钢铁材料的强度、塑性和韧性等性能有着重要的影响。

其次，我们观察了铝合金材料的金相组织。

铝合金材料具有较为细小的晶粒和均匀的相分布，金相组织呈现出明显的晶粒边界和相界，晶粒内部观察到了一些位错和析出相。

这些微观特征对铝合金材料的强度、耐热性和耐蚀性等性能具有重要影响。

另外，我们还观察了铜材料的金相组织。

铜材料的金相组织呈现出较大的晶粒和清晰的晶界，晶粒内部观察到了一些孪晶和孪晶界，同时在晶界和晶内观察到了一些位错和孔隙。

这些微观特征对铜材料的导电性、热传导性和塑性等性能具有重要影响。

此外，我们还观察了陶瓷材料和塑料材料的金相组织。

陶瓷材料的金相组织呈现出致密的晶粒结构和均匀的相分布，晶粒内部观察到了一些晶界和孔隙。

而塑料材料的金相组织呈现出均匀的分散相和一些微观孔隙。

这些微观特征对陶瓷材料和塑料材料的硬度、韧性和耐磨性等性能具有重要影响。

综上所述，通过金相组织观察，我们可以清晰地了解材料的微观结构和性能特点，为材料的制备和应用提供重要参考。

在今后的研究和实践中，我们将进一步深入研究材料的金相组织特征，为材料的性能优化和应用拓展提供更为可靠的基础。

金相组织观察实验报告范文实验一金属材料显微分析的基本方法一、实验目的：了解金相显微镜的构造、原理及使用规则；掌握金相显微试样制备的基本操作方法。

通过观察，熟悉铁碳合金在平衡状态下的显微组织；了解并掌握铁碳合金中的相及组织组成物的本质、形态及分布特征；分析并掌握平衡状态下铁碳合金的组织和性能之间的关系。

二、实验概述：金相分析是研究工程材料内部组织结构的主要方法金相显微分析法：材料的组织和缺陷的方法。

利用金相显微镜在专门制备的试样上观察1.金相显微镜的构造、原理及使用；2.金相显微试样的制备方法。

为了能够在金相显微镜下真实地、清楚地观察到金属内部的显微组织，需要精心地制备金相显微试样。

金相试样的制备过程主要步骤有：取样磨制抛光浸蚀镶嵌本实验金相试样制备过程的步骤如下:砂纸磨抛光剂抛光机浸蚀剂吹吹风显微镜磨制抛光浸蚀吹干观察水清洗水清洗酒精清洗3.观察碳钢和白口铸铁的平衡组织分析各种相组分和组织组成物的特征碳钢：亚共析钢、共析钢、过共析钢白口铸铁：亚共晶白口铸铁、共晶白口铸铁、过共晶白口铸铁相或组织：铁素体、渗碳体、珠光体、莱氏体区分：铁素体与渗碳体、各种渗碳体实验概述：金相显微试样的制备方法磨制方法砂纸平铺在玻璃板上，一手按住砂纸，另一手握住试样，使试样磨面朝下并与砂纸接触，在轻微压力作用下向前推行磨制。

磨制以“单程单向”方式重复进行。

在调换下一号更细的砂纸时，应将试样上的磨屑和砂粒清除干净，并使试样的磨制方向调转90°实验概述：金相显微试样的制备方法实验概述：金相显微试样的制备方法抛光目的：去除细磨时遗留下的细微磨痕，以获得光亮而无磨痕的镜面方法：机械抛光电解抛光化学抛光本实验采用机械抛光方法。

实验概述：金相显微试样的制备方法浸蚀目的：使试样磨面的显微组织显露出来，便于观察分析。

光滑镜面在显微镜下只能看到一片光亮，除某些非金属夹杂物、石墨、孔洞、裂纹外，无法辨别出各种组织组成物及其形态特征。

金相组织观察实验报告篇一：金相实验报告南京信息工程大学材料物理专业实验训练报告实验名称金相试验实验日期 XX 年12 月 17 日得分：地点：年级班姓名学号指导教师同组人姓名目录实验目的……………………………………………............... .......................................实验仪器………………………………………………………………………………..实验原理………………………………………………………………………………..实验步骤………………………………………………………………………………..实验数据表格及数据处理……………………………………………………………..实验结果及讨论………………………………………………………………………..附：实验原始数据处理………………………………………………………………..注意事项1、禁止随意动设备、仪器、药品及实践场所物品，实践活动在指导教师指导下完成。

2、安全操作，严格注意电、火、水、试剂等具有伤害性带来的危险，不得违章进行任何活动。

金相试验报告一、实验名称金相试样的制备与观察二、实验项目简介通过制备试样，并在显微镜下观察铝合金的金相组织，使学生掌握金相试样制备的方法，认识铝合金的金相组织和形态特征，建立成分与组织之间相互关系的概念。

三、实验目的1. 掌握铝合金的制备过程和抛光机等仪器设备的使用方法；2. 掌握金相显微镜的使用方法；3. 认识铝合金的金相组织；4. 结合理论，理解铝合金成分与组织之间的相互关系四、实验要求1对实验原理与方法的要求：要求学生掌握相关教材的基本知识，通过查阅手册和文献了解铝合金常规的金相组织，对有关名词、概念有清楚地认识，了解观察显微组织的原理、方法和作用。

2对操作技能与仪器设备的要求：要求学生有较强的动手能力，了解砂纸的型号和使用，熟悉抛光机和显微镜的使用，会判断试样制备的好坏。

仪器设备：砂轮机、砂纸、抛光机、金相显微镜等。

金相组织观察实验报告doc
金相组织观察实验报告
篇一：金相实验报告
南京信息工程大学
材料物理专业实验训练报告
实验名称金相试验
实验日期 XX 年12 月 17 日得分：
地点：年级班
姓名学号指导教师
同组人姓名
目录
实验目的……………………………………………............... .......................................
实验仪器………………………………………………………………………………..
实验原理………………………………………………………………………………..
实验步骤………………………………………………………………………………..
实验数据表格及数据处理……………………………………………………………..
实验结果及讨论………………………………………………………………………..
附：实验原始数据处理………………………………………………………………..
注意事项
1、禁止随意动设备、仪器、药品及实践场所物品，实
践活动在指导教师指导下
完成。

2、安全操作，严格注意电、火、水、试剂等具有伤
害性带来的危险，不得违章进行任何活动。

金相试验报告
一、实验名称
金相试样的制备与观察
二、实验项目简介
通过制备试样，并在显微镜下观察铝合金的金相组织，使学生掌握金相试样制备的方法，认识铝合金的金相组织和
形态特征，建立成分与组织之间相互关系的概念。

三、实验目的
1. 掌握铝合金的制备过程和抛光机等仪器设备的使用。
