电机保护器原理

三相电机过载保护器的原理

三相电机过载保护器的原理是通过监测电机的电流来判断电机是否过载，并在过载时及时切断电源，保护电机的安全运行。

具体原理如下：

1. 三相电机过载保护器通常安装在电机的电源回路中，可以通过电流互感器或电流变压器等装置来感知电机的电流变化。

2. 保护器内部有一个电流传感器，用于感知电机的电流变化，并将变化的电流信号转换成电压信号。

3. 电压信号经过放大和处理后，与设定的过载电流阈值进行比较。

4. 如果电压信号超过设定的过载电流阈值，说明电机正在经历过载运行，保护器会发出信号切断电源，使电机停止运行。

5. 同时，保护器还可以设置启动延时和停止延时，以允许电机在瞬时过载或起动过程中发生的短时过载而不触发过载保护器。

6. 在电机过载保护器切断电源后，通常需要手动复位或等待一段时间后才能重新启动电机。

通过以上原理，三相电机过载保护器能够保护电机免受长时间过载运行的损害，提高电机的使用寿命和安全性。

电机综合保护器原理

电机综合保护器是一种用于保护电机的重要设备，其主要功能是监测电机的运行状态，当电机出现异常情况时及时采取保护措施，以避免电机受损甚至引发事故。

电机综合保护器的原理包括以下几个方面：

1. 电流保护原理：电机的电流是电机正常运行的重要参数之一，当电流超过设定值时，可能出现过载或短路等异常情况，电机综合保护器通过检测电流大小，将其与设定值进行比较，当电流超过或低于设定值时，系统会自动触发报警或采取相应的保护措施，如切断电源，以保护电机的安全运行。

2. 温度保护原理：电机在工作过程中会产生一定的热量，如果温度过高，将导致电机损坏或烧毁，因此电机综合保护器通常配备有温度传感器，可以实时监测电机的温度情况。当温度超过设定值时，保护器会发出警报或切断电源，以防止温度继续升高，保护电机的正常运行。

3. 电压保护原理：电机运行时，如果电压过高或过低，会影响电机的工作效果及寿命。电机综合保护器会通过检测电压大小，将其与设定值进行比较，当电压超过或低于设定值时，系统会自动采取相应的措施，如报警或进行电源切断，以保证电机在合适的电压范围内运行。

4. 相序保护原理：电机的正常运行需要保持正确的相序，即ABC三相之间的相位关系。如果相序错误，将导致电机运转不正常，或者不转动。电机综合保护器通常会通过检测ABC三相之间的相位关系，当相序错误时，系统会自动采取相应的措施，如停止电机运行并发出警报，以避免因相序错误而对电机造成损坏。

5. 短路保护原理：短路是电机运行中常见的故障之一。当电机出现短路时，电机综合保护器会通过检测电流的变化情况来判断是否存在短路，一旦检测到短路，系统会立即切断电源，并发出警报，防止短路进一步损坏电机。

总之，电机综合保护器通过监测电流、温度、电压、相序以及检测短路等参数，实时监测电机的运行状态，一旦检测到异常情况，系统会自动采取保护措施，以确保电机的安全运行。通过以上原理的应用，电机综合保护器能够有效地保护电机免受异常情况的影响，延长电机的使用寿命，并减少电机故障和事故的发生概率，提高了电机的稳定性和可靠性。

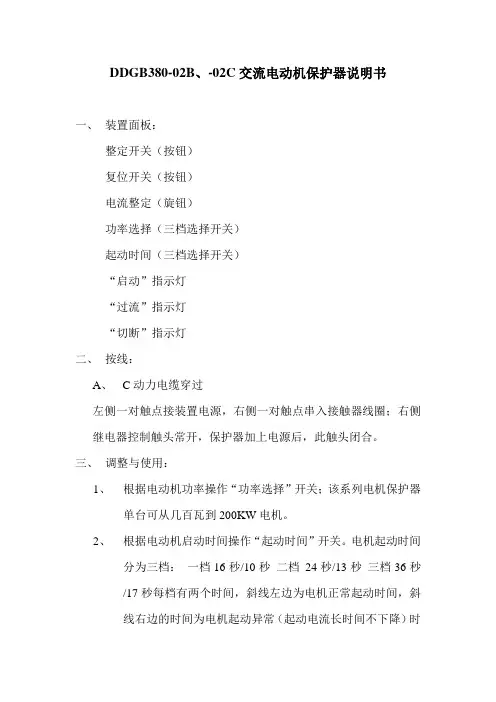

DDGB380-02B、-02C交流电动机保护器说明书

一、 装置面板：

整定开关（按钮）

复位开关（按钮）

电流整定（旋钮）

功率选择（三档选择开关）

起动时间（三档选择开关）

“启动”指示灯

“过流”指示灯

“切断”指示灯

二、 按线：

A、 C动力电缆穿过

左侧一对触点接装置电源，右侧一对触点串入接触器线圈；右侧继电器控制触头常开，保护器加上电源后，此触头闭合。

三、 调整与使用：

1、 根据电动机功率操作“功率选择”开关；该系列电机保护器单台可从几百瓦到200KW电机。

2、 根据电动机启动时间操作“起动时间”开关。电机起动时间分为三档： 一档16秒/10秒 二档 24秒/13秒 三档36秒/17秒每档有两个时间，斜线左边为电机正常起动时间，斜线右边的时间为电机起动异常（起动电流长时间不下降）时切断电源的时间。当电机起动异常，保护器的专设电路能自动缩短起动时间切断电源，从而对电机有效的进行保护。

3、 起动电机，在电机最大负荷时，按下“整定开关”按钮，同时调整“电流整定”旋钮，使“过流”灯亮了又刚好熄灭为止，恢复“整定开关”，保护器即可正常运行。欲再使“过流”灯亮，故障电流值需达到整定电流的1.3倍左右。

4、 保护器加电后，“启动”灯亮，电动机起动正常后，此灯熄灭。

5、 电动机运行中发生异常，过流时，“过流”灯连续亮6S，“切断”灯亮，电机电源被切断，同时“切断”灯亮。

6、 手动复位：本装置设有手动复位开关，电机因故障被切断电源后，电工应查清原因并修复方可复位，复位操作之一是按一下保护器上的“复位开关”。复位操作之二是瞬时切断一下保护器的电源。

7、 当电机在停止状态电源端缺相时，保护器有拒绝接触器吸合的功能

8、 当过流保护器动作切断电机后，“切断”灯亮。

电动机保护器的工作原理

电动机啊，在咱们的生活和生产中那可是太常见了。从工厂里的大机器到家里的小电器，很多地方都得靠电动机来干活。但是呢，电动机要是出了问题，那可就麻烦啦。所以啊，就有了电动机保护器这么个好东西，专门来保护电动机，让它能好好地工作。

那电动机保护器到底是咋工作的呢？首先啊，它得能检测到电动机的各种状态。就像一个小侦探一样，时刻盯着电动机的一举一动。比如说，它能检测电动机的电流。这电流就好比是电动机的“血液”，要是电流不正常了，那电动机肯定就有问题。如果电流太大了，就说明电动机可能在超负荷工作，或者是哪里出了短路的情况。这时候，电动机保护器就会赶紧行动起来，采取措施保护电动机。

除了电流，电动机保护器还能检测电压。电压要是不稳定，一会儿高一会儿低的，电动机也受不了啊。如果电压太高了，可能会把电动机给烧坏；要是电压太低了，电动机又转不起来。所以，电动机保护器会时刻关注电压的变化，一旦发现不正常，就马上出手。

还有啊，电动机保护器还能检测电动机的温度。电动机在工作的时候会发热，如果温度太高了，那就说明电动机可能出问题了。比如说，电动机的散热不好，或者是里面的零件磨损了。这时候，电动机保护器就会根据温度的情况，采取相应的措施，比如让电动机停下来休息一会儿，或者发出警报，让人们赶紧来检查。

那么，电动机保护器发现问题之后，会采取哪些措施呢？一般来说，有这么几种。如果是电流太大了，电动机保护器可能会断开电路，让电动机停止工作。这样就可以避免电动机因为超负荷而被烧坏。如果是电压不正常，电动机保护器可能会调整电压，或者干脆把电动机和电源断开，等电压恢复正常了再让电动机工作。如果是温度太高了，电动机保护器可能会启动散热装置，让电动机尽快降温。或者也可以让电动机停下来，等温度降下来之后再继续工作。

电动机保护器还有一个很重要的功能，就是能记录电动机的工作状态。它就像一个小账本一样，把电动机的电流、电压、温度等情况都记录下来。这样，人们就可以随时查看电动机的工作情况，发现问题及时处理。而且，如果电动机出了故障，人们也可以通过电动机保护器的记录来分析故障的原因，找到解决问题的办法。
