电机综合保护器原理

jd5电动机综合保护器工作原理

全文共四篇示例，供读者参考

第一篇示例：

JD5电动机综合保护器是一种用于自动控制电动机正常运行和保护电动机安全的装置。它主要应用于三相异步电动机，通过监测电机的工作情况和环境参数，对电动机进行全方位的保护控制，确保电机长期稳定运行。

JD5电动机综合保护器的工作原理主要包括以下几个方面：

1. 电动机状态监测：JD5电动机综合保护器通过传感器实时监测电动机运行的状态和参数，比如电流、电压、温度、速度等，从而判断电动机的运行情况是否正常。

2. 电流保护：当电动机运行过载或短路时，电流会超出额定值，此时JD5电动机综合保护器会立即切断电源，以避免电动机损坏或引起事故。

3. 电压保护：过高或过低的电压都会对电动机造成损害，JD5电动机综合保护器可以通过检测电压的大小来及时进行调节，保护电动机运行稳定。 4. 温度保护：电动机在长时间高负荷运行时，会产生过热现象，JD5电动机综合保护器会通过温度传感器监测电机的温度，并在超过规定范围时停止电机运行，避免损坏。

6. 进水保护：对于在潮湿环境下运行的电动机，进水也是一个常见问题，JD5电动机综合保护器可以通过水位传感器检测机器内的水位，提前预警并切断电源。

JD5电动机综合保护器通过实时监测、智能判断和自动控制，确保电动机在各种工作环境下都能够安全可靠地运行。它在工业生产中发挥着非常重要的作用，不仅可以保护电动机，延长电机的使用寿命，还能够保障生产设备和工人的安全。在未来的发展中，JD5电动机综合保护器将继续不断完善，以更好地适应各种复杂的工业环境和需求。

第二篇示例：

JD5电动机综合保护器是一种用于电动机的综合保护控制设备，主要用于保护电动机免受各种危害，延长其使用寿命。其工作原理主要包括过载保护、短路保护、欠载保护、缺相保护以及其他特殊保护功能。

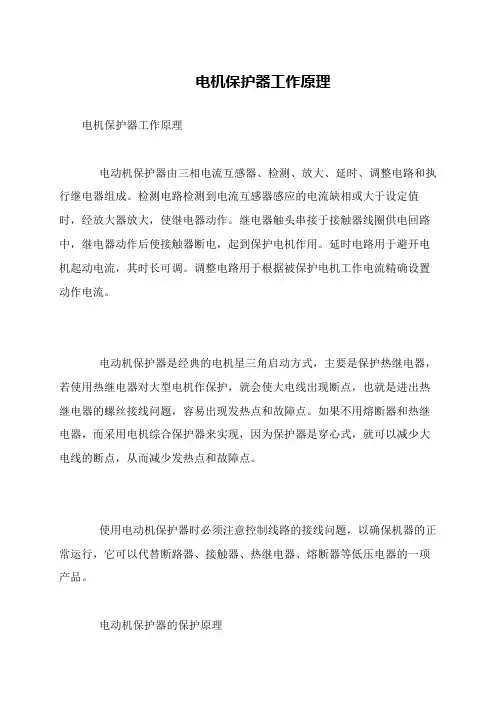

电机保护器工作原理

电机保护器工作原理

电动机保护器由三相电流互感器、检测、放大、延时、调整电路和执

行继电器组成。检测电路检测到电流互感器感应的电流缺相或大于设定值

时，经放大器放大，使继电器动作。继电器触头串接于接触器线圈供电回路

中，继电器动作后使接触器断电，起到保护电机作用。延时电路用于避开电

机起动电流，其时长可调。调整电路用于根据被保护电机工作电流精确设置

动作电流。

电动机保护器是经典的电机星三角启动方式，主要是保护热继电器，

若使用热继电器对大型电机作保护，就会使大电线出现断点，也就是进出热

继电器的螺丝接线问题，容易出现发热点和故障点。如果不用熔断器和热继

电器，而采用电机综合保护器来实现，因为保护器是穿心式，就可以减少大

电线的断点，从而减少发热点和故障点。

使用电动机保护器时必须注意控制线路的接线问题，以确保机器的正

常运行，它可以代替断路器、接触器、热继电器、熔断器等低压电器的一项

产品。

电动机保护器的保护原理

UMC22电机综合保护器说明

1、 保护器机构说明

2、常见故障及解决方法

故障代码 故障描述 解决方案

过载故障

过载或者缺相或堵转会触发该故障，该故障发生后保护器处于冷却状态，此时不允许起动电机，屏幕出现℃符号闪烁，点击回车键确认或等待120S冷却时间过后即可重新起动。 检查电机及机械是否故障导致电机电流过大。

堵转故障

电流过大，超过堵转电流限制。 检查设备。

通讯故障

保护器DEVICENET通讯故障。 检查通讯插头是否插好，检查通讯线是否短路或者开路，检查保护器站号是否设置正确。

参数超限故障

保护器检测到的返回数值超出设定的上限或者下限。 这个故障主要出现在在对额定电流的设定超出范围。保护器直接可以检测最大63A电流，超过时要将FACTOR参数按照互感器变比设定数值。例如互感器100/5则设定FACTOR参数为20即可。在小于63A时，FACTOR参数为1。

电流检测返回故障

保护器启动电机后300毫秒内未检测到电流。 这个故障在参数设定检测电流时才会起作用，我们这里一般设定检测接触器的返回点，则该故障无效。

没有启动命令故障

未开执行器就有返回信号 该故障只在执行器机构时发生，没有开执行器时，就有开信号返回。

接触器无返回故障（当返回点接到DI1时）

在参数设定检测接触器返回后，该故障有效。在起动命令发出后，300毫秒内在DI1输入点上没检测到接触器的返回信号报该故障。 检查接触器及接线。

在听到接触器吸和后如果报该故障则检查辅助点及返回点接线及24V信号电源。

在接触器未吸和时检查接触器线圈及输出点或者输出中间继电器，及控制电源220V保险。

接触器无返回故障（当返回点接到DI0时）

在参数设定检测接触器返回后，该故障有效。在起动命令发出后，300毫秒内在DI1输入点上没检测到接触器的返回信号报该故障。 检查接触器及接线。

在听到接触器吸和后如果报该故障则检查辅助点及返回点接线及24V信号电源。

龙源期刊网

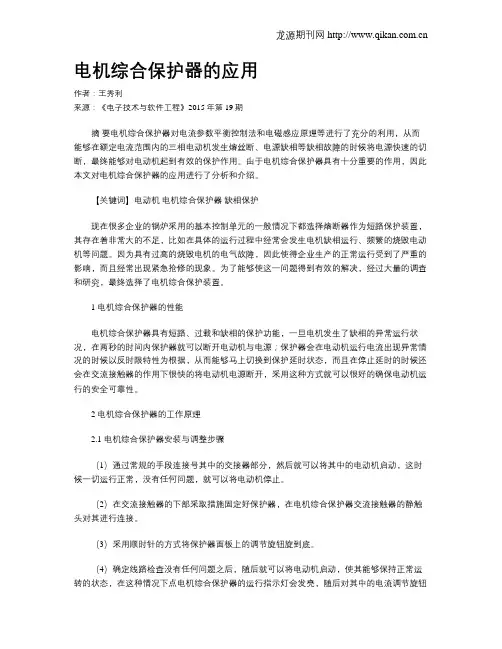

电机综合保护器的应用

作者：王秀利

来源：《电子技术与软件工程》2015年第19期

摘 要电机综合保护器对电流参数平衡控制法和电磁感应原理等进行了充分的利用，从而能够在额定电流范围内的三相电动机发生熔丝断、电源缺相等缺相故障的时候将电源快速的切断，最终能够对电动机起到有效的保护作用。由于电机综合保护器具有十分重要的作用，因此本文对电机综合保护器的应用进行了分析和介绍。

【关键词】电动机 电机综合保护器 缺相保护

现在很多企业的锅炉采用的基本控制单元的一般情况下都选择熔断器作为短路保护装置，其存在着非常大的不足，比如在具体的运行过程中经常会发生电机缺相运行、频繁的烧毁电动机等问题。因为具有过高的烧毁电机的电气故障，因此使得企业生产的正常运行受到了严重的影响，而且经常出现紧急抢修的现象。为了能够使这一问题得到有效的解决，经过大量的调查和研究，最终选择了电机综合保护装置。

1 电机综合保护器的性能

电机综合保护器具有短路、过载和缺相的保护功能，一旦电机发生了缺相的异常运行状况，在两秒的时间内保护器就可以断开电动机与电源；保护器会在电动机运行电流出现异常情况的时候以反时限特性为根据，从而能够马上切换到保护延时状态，而且在停止延时的时候还会在交流接触器的作用下很快的将电动机电源断开，采用这种方式就可以很好的确保电动机运行的安全可靠性。

2 电机综合保护器的工作原理

2.1 电机综合保护器安装与调整步骤

（1）通过常规的手段连接号其中的交接器部分，然后就可以将其中的电动机启动，这时候一切运行正常，没有任何问题，就可以将电动机停止。

（2）在交流接触器的下部采取措施固定好保护器，在电机综合保护器交流接触器的静触头对其进行连接。

（3）采用顺时针的方式将保护器面板上的调节旋钮旋到底。
