混凝土地下室施工方案

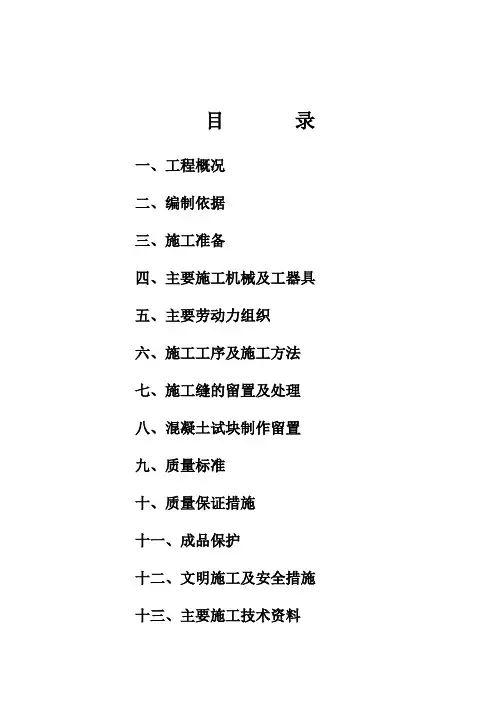

目 录

一、工程概况

二、编制依据

三、施工准备

四、主要施工机械及工器具

五、主要劳动力组织

六、施工工序及施工方法

七、施工缝的留置及处理

八、混凝土试块制作留置

九、质量标准

十、质量保证措施

十一、成品保护

十二、文明施工及安全措施

十三、主要施工技术资料

一、工程概况

1、工程名称：石河子57#小区天业雅苑住宅防空地下室

工程简介：本工程为钢筋砼框架剪力墙结构，抗震设防烈度7度，框架抗震等级为三级，剪力墙抗震等级为三级。

本工程为住宅小区内单建式人民防空工程，平时使用功能为车库，战时使用为人员掩蔽部，共设一个防护单元，层高4m，总建筑面积2495m2,其中人员掩蔽部占1995m2。

基础采用柱下独立基础，墙下条形基础，本工程剪力墙截面宽度外墙：墙宽300mm，地下室顶板厚250 mm。

结构构件砼材料

部 位 砼 等 级

底 板 垫 层 C15

人防底板 C30

地下室墙、柱、梁 C40

地下室顶板、基础、楼梯 C30

竖井、防倒塌棚架 C40

次要构件（如室内集水坑侧壁、盖板等） C30

2、工程特点：混凝土一次浇注量大；基础纵向尺寸长，混凝土受温度应力影响大。其次，本工程梁板混凝土等级不一致，须分开浇筑，施工难度大。

二、施工依据

1、设计图纸及图纸会审记要、设计变更。

2、《混凝土结构结构工程施工及验收规范》

3、《建筑地基基础工程施工质量验收规范》GB50202-2002

4、《建筑工程施工质量验收统一标准》GB50300-2001。

三、施工准备

1、施工前，由监理公司、业主、设计院及施工单位共同进行图纸交底会审工作，将图纸的设计意图及存在的错误或疑问在正式开工前必须给予交底和明确答复。

2、施工前，必须请监理对已做好的轴线桩及轴线控制桩进行复核后方准正式施工。

3、施工用的所有材料及工具都已备齐待用。

4、施工管理人员及劳务工已进场。

5、各项技术方案及技术交底已准备齐全。

汇金广场地下室

混

凝

土

施

工

方

案

编 制 人：

批 准 人：

编制日期： 2010年 2月 7日

浙江中联建设集团有限公司

目 录

一、工程概况

二、砼施工走向及投入机械

三、人力安排及材料要求

四、混凝土施工工艺

五、混凝土运输与振捣

六、混凝土养护

七、安全事项

浙江中联建设集团有限公司

地下室混凝土施工方案

一、工程概况

芜湖汇金广场工程由芜湖市君泰置地投资有限公司兴建，施工蓝图由北京联华建筑事务有限公司设计，地质勘察由安徽省建设工程勘察设计院勘察，合肥市工程建设监理公司监理。

该工程地下室底板厚为500mm，承台厚度1.2m~4.1m。剪力墙厚度为500mm，本次浇捣为B区底板，总方量约1200m3。其砼强度等级：地下室底板C40P8、外墙柱C45P8。

二、砼施工走向及投入机械

采用二台砼输送泵（一台地泵，一台汽车泵），两台地泵预计7日中午12时开始浇筑，汽车泵从①处核心筒开始浇筑，浇筑高度至梁底后，转向②，地泵从②③开始浇筑，②③区域浇筑完毕后，地泵转向④，汽车泵转向⑤，两个方向逐步浇筑收口。底板砼浇筑完毕后浇筑剪力墙砼。

三、人力安排及材料要求

人力安排：

本次浇捣量约1200m3，正常浇捣时间约需15小时，两台泵机处各安排1人放料及清扫场地。每条泵管配备2人（2个振动棒）进行连续振捣，3人负责拆接泵管。汽车泵到现场就位后，1人放料及清扫场地，2人（2个振动棒）进行连续振捣，1人负责牵引泵管。另钢筋工3人负责现场照筋，跟班进行墙柱钢筋检查，发现偏位及时调整，木工2人负责现场模板检查，发现模板偏移及时调整，水电工1人，负责检查管道、孔洞等预留预埋部位。

吉安滨江·六合盛世东方赛纳组团北区

地下室部分混凝土施工方案

编制单位： 中铁建工集团有限公司

编 制 人： 李晓锋

项目技术负责人： 李晓锋

审 批 人：

日 期： 2014年8月 21日

施工方案审核记录

ZTJG-CX-2004-14-01

项 目 名 称 吉安滨江·六合盛世东方赛纳组团北区 项目经理 王宝宁

施工方案 地下室部分混凝土施工方案 编制责任人 李晓锋

审核意见：

同意。

审核主持人 李晓锋 审核日期

2014年8月21日

吉安滨江〃六合盛世东方赛纳组团北区±0.00以下部分混凝土施工方案

中铁建工集团有限公司 1 地下室部分混凝土施工方案

一、工程概况

吉安滨江〃六合盛世东方赛纳组团北区工程为高层商住小区，位于吉安市吉州区沿江路以西、跃进路以东、新建路以北。由一层地下室、12栋14层至30层住宅楼、三段两层商业内街、1栋两层幼儿园组成。10＃楼地上14层，建筑面积6315㎡，11＃、12＃楼地上分别为17层，建筑面积分别为7660㎡，13＃楼地上23层，建筑面积8713㎡，14＃、15＃楼地上分别为25层，建筑面积分别为9477㎡，16＃楼地上15层，建筑面积15145㎡，17＃楼地上为30层，建筑面积为21330㎡，18＃楼地上17层，建筑面积为5533㎡，19＃、20＃楼地上分别为16层，建筑面积分别为5236㎡，21＃楼地上为19层，建筑面积8589㎡，总建筑面积为148785㎡。地下室为车库与设备房。12栋住宅楼为框架－剪力墙结构、地下室及其它为框架结构。

1

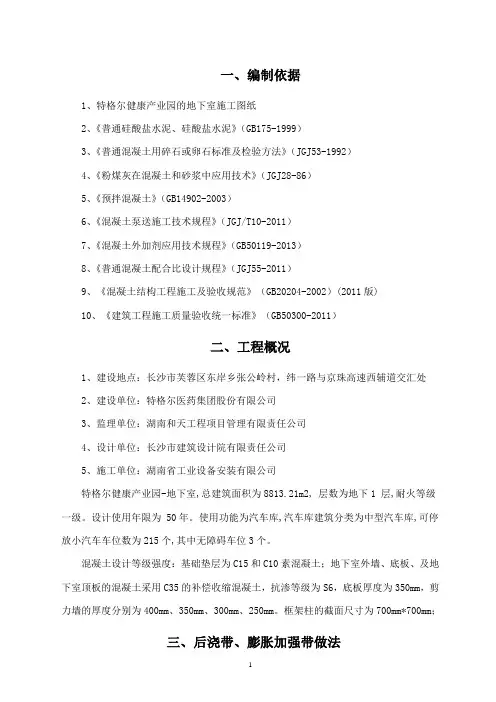

一、编制依据

1、特格尔健康产业园的地下室施工图纸

2、《普通硅酸盐水泥、硅酸盐水泥》（GB175-1999）

3、《普通混凝土用碎石或卵石标准及检验方法》（JGJ53-1992）

4、《粉煤灰在混凝土和砂浆中应用技术》（JGJ28-86）

5、《预拌混凝土》（GB14902-2003）

6、《混凝土泵送施工技术规程》（JGJ/T10-2011）

7、《混凝土外加剂应用技术规程》（GB50119-2013）

8、《普通混凝土配合比设计规程》（JGJ55-2011）

9、《混凝土结构工程施工及验收规范》（GB20204-2002）(2011版)

10、《建筑工程施工质量验收统一标准》（GB50300-2011）

二、工程概况

1、建设地点：长沙市芙蓉区东岸乡张公岭村，纬一路与京珠高速西辅道交汇处

2、建设单位：特格尔医药集团股份有限公司

3、监理单位：湖南和天工程项目管理有限责任公司

4、设计单位：长沙市建筑设计院有限责任公司

5、施工单位：湖南省工业设备安装有限公司

特格尔健康产业园-地下室,总建筑面积为8813.21m2, 层数为地下1 层,耐火等级一级。设计使用年限为 50年。使用功能为汽车库,汽车库建筑分类为中型汽车库,可停放小汽车车位数为215个,其中无障碍车位3个。

混凝土设计等级强度：基础垫层为C15和C10素混凝土；地下室外墙、底板、及地下室顶板的混凝土采用C35的补偿收缩混凝土，抗渗等级为S6，底板厚度为350mm，剪力墙的厚度分别为400mm、350mm、300mm、250mm。框架柱的截面尺寸为700mm*700mm；

三、后浇带、膨胀加强带做法 2

1）后浇带做法：后浇带的宽度为800mm，板梁筋贯通不断。待后浇带两侧混凝土浇灌完毕60天后将缝两侧先浇混凝土表面凿毛并清洗干净保持湿润，然后用高一等级的微膨胀混凝土浇灌。

2）膨胀加强带做法：膨胀加强带的宽度为2000mm。钢筋的留置和混凝土浇筑同后浇带做法。
