PLC原理及应用的实例

1. PLC的基本原理

PLC（可编程逻辑控制器）是一种用来控制工业自动化系统的数字计算机。它由CPU、输入和输出模块、存储器和编程设备等组成，能够通过编写程序，实现对工业设备的自动控制。PLC的基本原理如下：

• 输入信号：PLC通过输入模块接收来自传感器、按钮开关等设备的信号。这些信号可以是数字信号，也可以是模拟信号，如温度、压力、流量等。

• 扫描程序：PLC的CPU会循环扫描程序，读取输入信号的状态，并根据编写的程序执行相应的逻辑操作。

• 逻辑控制：根据编写的逻辑程序，PLC会根据输入信号的状态来控制输出模块，实现对设备的控制。逻辑控制可以是简单的开关操作，也可以是复杂的控制算法。

• 输出信号：根据逻辑控制结果，PLC通过输出模块发送信号给执行器、继电器等设备，控制其动作。输出信号也可以是数字信号或模拟信号。

2. PLC的应用实例

2.1 自动化生产线控制

在自动化生产线上，PLC广泛应用于各种工艺的控制和协调。例如，一个汽车组装厂的生产线上有多个工位，每个工位负责不同的生产工艺，如焊接、喷涂、组装等。PLC可以通过检测传感器信号，控制机械臂的动作、流水线的启停、决定零件的排序等，实现生产线的自动化控制。

• 焊接工位：PLC可以根据焊接传感器的反馈信号，控制焊接机器人的动作和焊接电流、时间等参数，实现焊接操作的控制。

• 喷涂工位：PLC可以根据喷涂传感器的反馈信号，控制涂装机器人的动作和喷涂速度、喷涂液量等参数，实现喷涂操作的控制。

• 组装工位：PLC可以根据组装传感器的反馈信号，控制机械臂的动作和零件的配送，实现零件的自动化组装。

2.2 工业设备监控和故障检测

PLC还可以应用于工业设备的监控和故障检测。通过安装传感器，PLC可以实时监测设备的运行状态，及时发现故障并采取相应的措施。 • 温度监控：PLC可以接收温度传感器的信号，根据设定的温度阈值，判断设备是否过热。当温度超过阈值时，PLC可以控制报警器发出警报，并采取停机或切断电源等措施，以保护设备的安全。

• 液位监测：PLC可以接收液位传感器的信号，监测液体的高度。当液位超出安全范围时，PLC可以控制阀门的开关，调节液体的流量，以避免溢出或缺乏。

• 故障检测：通过对设备各部分的传感器信号进行监测，PLC可以检测到设备的故障。当PLC检测到故障信号时，可以及时报警，并记录故障信息，方便维修人员进行故障排查。

2.3 智能楼宇控制

PLC还可以用于智能楼宇的控制与管理。通过连接不同的传感器和执行器，PLC可以实现对楼宇内部的灯光、空调、安防系统等设备的控制和调节。

• 照明控制：通过传感器监测楼宇内的光线强度，PLC可以自动控制照明设备的开关和亮度，以达到节能的目的。

• 空调控制：PLC可以根据温度传感器的信号，控制空调设备的开关和温度调节，实现楼宇内部温度的控制。

• 安防监控：PLC可以接收安防传感器的信号，如门磁、摄像头等，当检测到异常情况时，可以自动报警，同时记录相关信息。

3. 总结

PLC作为一种可编程的控制器，在工业自动化领域有着广泛的应用。通过控制输入和输出信号，PLC可以实现对工业设备的自动化控制、安全监控和故障检测等功能。这使得工业生产更加高效、安全和可靠。同时，在智能楼宇领域，PLC也发挥着重要的作用，实现对楼宇设备的智能化控制和管理。随着技术的不断发展，PLC的应用前景将会更加广阔。

西门子_PLC应用系统设计及实例

第7章 PLC应用系统设计及实例

本章要点

 PLC应用系统设计的步骤及常用的设计方法

应用举例

 PLC的装配、检测和维护

7.1 应用系统设计概述

在了解了PLC的基本工作原理和指令系统之后，可以结合实际进行PLC的设计，PLC的设计包括硬件设计和软件设计两部分，PLC设计的基本原则是：

1. 充分发挥PLC的控制功能，最大限度地满足被控制的生产机械或生产过程的控制要求。

2. 在满足控制要求的前提下，力求使控制系统经济、简单，维修方便。

3. 保证控制系统安全可靠。

4. 考虑到生产发展和工艺的改进，在选用PLC时，在I/O点数和内存容量上适当留有余地。

5. 软件设计主要是指编写程序，要求程序结构清楚，可读性强，程序简短，占用内存少，扫描周期短。

7.2 PLC应用系统的设计

7.2.1 PLC控制系统的设计内容及设计步骤

1. PLC控制系统的设计内容

（1）根据设计任务书，进行工艺分析，并确定控制方案，它是设计的依据。

（2）选择输入设备（如按钮、开关、传感器等）和输出设备（如继电器、接触器、指示灯等执行机构）。

（3）选定PLC的型号（包括机型、容量、I/O模块和电源等）。

（4）分配PLC的I/O点，绘制PLC的I/O硬件接线图。

（5）编写程序并调试。

（6）设计控制系统的操作台、电气控制柜等以及安装接线图。

（7）编写设计说明书和使用说明书。

2. 设计步骤

（1）工艺分析深入了解控制对象的工艺过程、工作特点、控制要求，并划分控制的各个阶段，归纳各个阶段的特点，和各阶段之间的转换条件，画出控制流程图或功能流程图。

（2）选择合适的PLC类型

在选择PLC机型时，主要考虑下面几点：

1功能的选择。对于小型的PLC主要考虑I/O扩展模块、A/D与D/A模块以及指令功能（如中断、PID等）。

2 I/O点数的确定。统计被控制系统的开关量、模拟量的I/O点数，并考虑以后的扩充（一般加上10%～20%的备用量），从而选择PLC的I/O点数和输出规格。

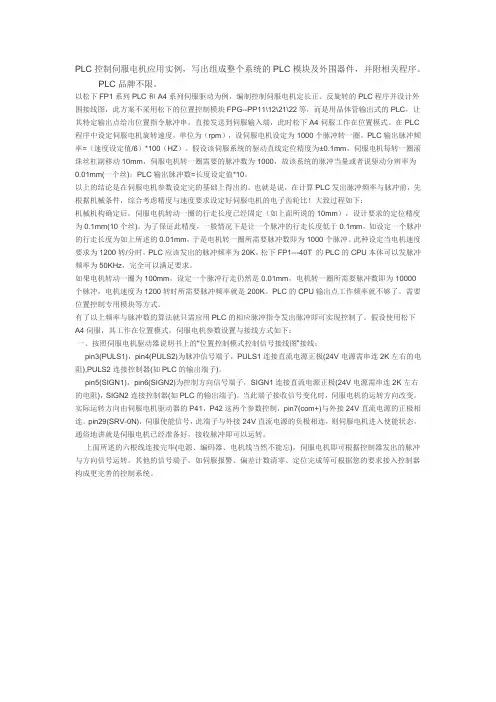

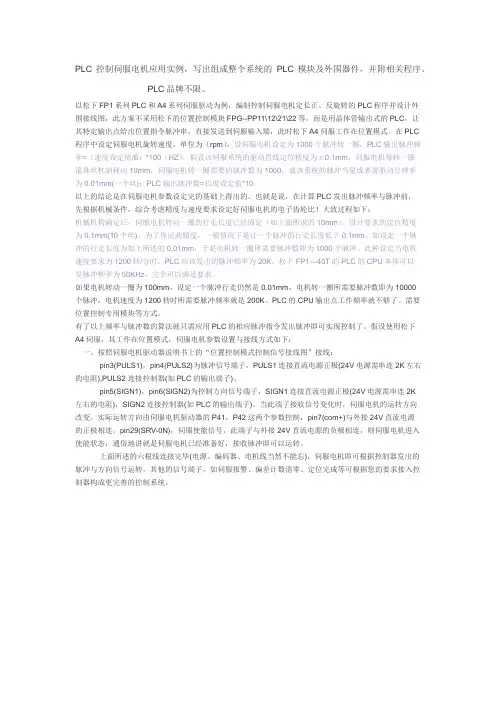

PLC控制伺服电机应用实例

PLC控制伺服电机应用实例，写出组成整个系统的PLC模块及外围器件，并附相关程序。

PLC品牌不限。

以松下FP1系列PLC和A4系列伺服驱动为例，编制控制伺服电机定长正、反旋转的PLC程序并设计外围接线图，此方案不采用松下的位置控制模块FPG--PP11\12\21\22等，而是用晶体管输出式的PLC，让其特定输出点给出位置指令脉冲串，直接发送到伺服输入端，此时松下A4伺服工作在位置模式。在PLC程序中设定伺服电机旋转速度，单位为（rpm），设伺服电机设定为1000个脉冲转一圈。PLC输出脉冲频率=（速度设定值/6）*100（HZ）。假设该伺服系统的驱动直线定位精度为±0.1mm，伺服电机每转一圈滚珠丝杠副移动10mm，伺服电机转一圈需要的脉冲数为1000，故该系统的脉冲当量或者说驱动分辨率为0.01mm(一个丝)；PLC输出脉冲数=长度设定值*10。

以上的结论是在伺服电机参数设定完的基础上得出的。也就是说，在计算PLC发出脉冲频率与脉冲前，先根据机械条件，综合考虑精度与速度要求设定好伺服电机的电子齿轮比！大致过程如下：

机械机构确定后，伺服电机转动一圈的行走长度已经固定（如上面所说的10mm），设计要求的定位精度为0.1mm(10个丝)。为了保证此精度，一般情况下是让一个脉冲的行走长度低于0.1mm，如设定一个脉冲的行走长度为如上所述的0.01mm，于是电机转一圈所需要脉冲数即为1000个脉冲。此种设定当电机速度要求为1200转/分时，PLC应该发出的脉冲频率为20K。松下FP1---40T 的PLC的CPU本体可以发脉冲频率为50KHz，完全可以满足要求。

如果电机转动一圈为100mm，设定一个脉冲行走仍然是0.01mm，电机转一圈所需要脉冲数即为10000个脉冲，电机速度为1200转时所需要脉冲频率就是200K。PLC的CPU输出点工作频率就不够了。需要位置控制专用模块等方式。
