PLC的应用与原理

简介

PLC（Programmable Logic Controller，可编程逻辑控制器）是一种用于工业自动化控制的计算机设备。它通过编程控制输入和输出模块，实现对生产过程中的各种机电设备进行控制。本文将介绍PLC的应用领域和工作原理。

应用领域

PLC广泛应用于工业自动化领域，包括以下几个方面：

1. 工厂自动化：PLC可以用于控制生产线上的各种设备，如机械臂、传送带、注塑机等。

2. 水处理系统：PLC可以监测和控制净水设备、排污设备和水泵等。

3. 能源管理：PLC能够对照明设备、加热设备和空调设备进行合理的控制，实现节能管理。

4. 交通信号控制：PLC可以对交通信号灯和地铁门等进行自动控制，提高交通效率和安全性。

5. 环境监测：PLC可以对温度、湿度、压力等环境参数进行监测和控制。

工作原理

PLC的工作原理包括以下几个组成部分：

1. 中央处理器（CPU）：负责执行PLC程序，控制输入和输出模块的工作。

2. 输入模块：接收来自传感器、按钮和开关等设备的信号，并将其转化为数字形式供CPU处理。

3. 输出模块：根据CPU的指令，控制执行机构如电机、阀门和灯泡等的工作状态。

4. 编程软件：用于编写和调试PLC程序的软件工具，可通过连接电脑和PLC进行通信。

5. 总线系统：用于连接各个模块，并传输数据和命令的通信系统。

PLC程序设计

PLC程序是用于控制PLC工作的程序，通常采用以下三种语言进行编写： 1. 梯形图语言（Ladder Diagram）：这是最常见和易于理解的一种PLC编程语言，类似于电路图，用横线和垂直线表示输入和输出模块之间的逻辑关系。

2. 指令列表（Instruction List）：类似于汇编语言的编程方式，使用指令和操作码对PLC进行编程。

3. 函数图表（Function Block Diagram）：采用图形化的方式表示程序逻辑，用块和连线表示输入、处理和输出的关系。

PLC的优势

相比传统的继电器控制系统，PLC具有以下几个优势：

• 可编程性：PLC可通过编程实现不同的控制逻辑，而无需重新布线。

• 可靠性：PLC采用固态电子元件，耐用性高，减少了由于继电器磨损造成的故障。

• 可扩展性：PLC的输入和输出模块可以根据实际需求进行扩展，方便了系统的升级和扩展。

• 可监控性：PLC可以实时监测生产过程中的各种参数，并提供远程控制和监控的功能，方便维护和管理。

结论

PLC作为工业自动化控制领域的核心设备，为生产过程的自动化和智能化提供了可靠的技术支持。通过对PLC的应用领域和工作原理的了解，我们可以更好地理解PLC的优势和使用方式，进一步推动工业自动化的发展。

合集下载

PLC原理及应用试题库

PLC原理及应用试题库

PLC 试题 1

一、单项选择题(每小题2分，共10分)

1.请从下列语句表选项中选择错误的一个( )。

A. OI I3.2

B. MOV B VW1，SMW0

C. RI Q4.5，3

D. CALL SBR_0

2.请从下列语句表选项中选择错误的一个( )。

A. NOP 12

B. LIFO VB100，AC3

C. END

D. CALL SRB_1

3.请从下列语句表选项中选择错误的一个( )。

A. SQRT SMD0

B. LDR= VD10,SMD10

C. OW= AC2，2000

D. TON T34，200

4.程序中一运行就ON的触点为 。

A．R9010 B．R9011 C．R9012 D．R9013

5、可编程控制器的最小系统一般由 几个主要部分构成。

A. 中央处理单元CPU、存储器、I/O接口、定时器／计数器、中断系统等。

B. CPU单元和编程器

C. CPU单元、I/O扩展单元、I／O链接单元、扩展存储器单元及输入/输出设备。

D. 中央处理单元CPU、存储器、外部设备接口、编程器

二、填空题(每空1分，共10分)

1.如果加计数器CTU的复位输入电路(R)______，计数输入电路(CU)由断开变为接通，计数器的当前值加1。当前值达到设定值(PV)时，其常开触点______，常闭触点______。复位输入电路(R)______时计数器被复位，复位后其常闭触点______，当前值为______。

2.程序运行监控可以用以下三种方法：______、功能块图、______，其中只有______监视可以反映指令的______状态。

三、语句表梯型图相互转换题(共25分)

1.请将下列语句表程序转化成梯形图。(7分)

LD I0.0

PLC原理及应用习题

PLC原理及应用习题

PLC原理及应用习题

第1章习题

1-1 试述单相交流电磁铁短路环的作用。

1-2 低压电器常用的灭弧方法有那些？

1-3 试比较刀开关与负荷(铁壳)开关的差异及各自的用途。

1-4 选择接触器时，主要考虑交流接触器的那些主要额定参数？

1-5 两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上?为什么？

1-6 中间继电器与交流接触器有什么差异？在什么条件下中间继电器也可以用来启动电动机？

1-7画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。

1-8 热继电器主要由哪几部分电气符号？用途与熔断器是否相同？直流电机的保护电路能否使用热继电器？

1-9 空气式时间继电器的延时时间如何调节？JS7-A型时间继电器触头有哪几类？

1-10试比较交流接触器线圈通电瞬间和稳定导通电流的大小，并分析其原因。

1-11 组合开关与万能转化开关的结构有何异同？各有什么用途？

1-12 叙述熔断器的额定电流和熔体额定电流的不同之处。

1-13 过流继电器能否用于绕线式交流异步电动机的过载和短路保护？鼠笼式交流异步电机的过载和短路保护使用过流继电器吗？为什么？

1-14 两台电动机不同时起动，一台电动机额定电流为14.8A，另一台电动机额定电流为6.47A，试选择同时对两台交流电机进行短路保护的熔断器额定电流及熔体的额定电流。

1-15 在电动机主回路装有DZ20系列断路器，电动机主回路是否可以不装熔断器？分析断路器与刀开关控制、保护方式的不同特点。

1-16 电动机的起动电流很大，在电动机起动时，能否按电动机的额定电流整定热继电器的动作电流？为什么？

1-17 说明熔断器和热继电器保护功能的不同之处。

1-18 一台长期工作的三相交流异步电动机的额定功率13Kw，额定电压380V，额定电流25.5A，试按电动机额定工作状态选择热继电器型号、规格，并说明热继电器整定电流的数值。

PLC原理及应用试卷A

PLC原理及应用试卷A

咸宁学院电子与信息工程学院2009年秋季学期

2006级电气工程及其自动化本科

《PLC原理及应用》期末考试试卷（A卷、闭卷）

一、填空题（每空1分，共20分）

1. PLC主要由 、 、 和 组成。

2. FX2N-48MR有 输入点， 输出点，属于 输出类型。

3. 操作数K2X10表示 组位元件，即由 到 组成的 位数据。

4. 图1中的INC指令在X5 时，将 和 中的32位数据加1。

5. 模拟量输入模块FX2N-4AD的输入信号有 、 、和 三种量程。

6. 计算机与单台PLC之间的通信采用 标准；计算机与多台PLC之间的通信采用

标准；PLC与PLC之间的通信采用 网络。

DINCPD60X5

图1

二、简答题（每小题5分，共15分）

1. PLC有哪些编程设备，各有哪些特点？

2. 简述PLC的应用领域。

3. 简述PLC控制系统设计调试的步骤。

三、作图题（每小题5分，共15分）。

1. 用经验法设计满足图2所示波形的梯形图。

2. 画出图3中X0和Y1的波形。

3. 画出图4所示的顺序功能图的的梯形图程序。

图2

图3 图4 X0Y1T1Y1T1K1010sS0S20Y11T3S21Y10S22Y11X5T3X0+X2X3M80025sX0X1Y0Y110s四、某组合机床动力头进给运动示意图和输出信号时序图如图5所示，设动力头在初始状态时停在左边，限位开关X3为ON，Y0～Y2是控制动力头运动的3个电磁阀。按下起动按钮X0后，动力头向右快速进给（简称快进），碰到限位开关X1后变为工作进给（简称工进）。碰到限位开关X2后快速退回（简称快退）,返回初始位置后停止运动。画出PLC的外部接线图和控制系统的顺序功能图。（20分）

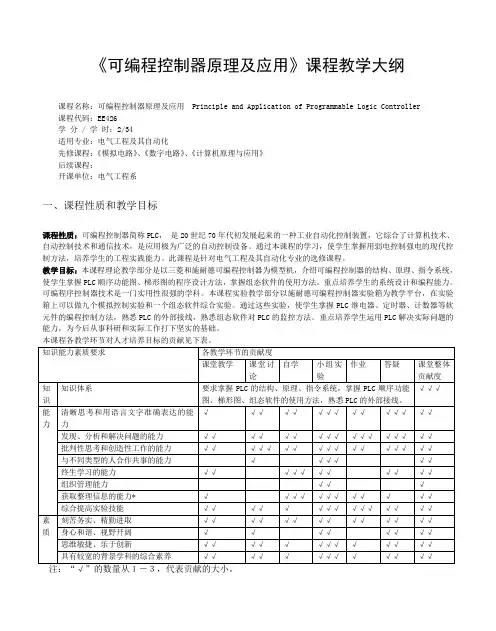

教学大纲—PLC原理及应用
