建筑工程测量案例分析

工程测量案例

隧道控制测量案例

大比例尺地形图测量案例

变形监测案例

施工测量案例

市政工程测量案例一、隧道控制测量案例

背景材料

在某新建铁路线上，已有首级控制网数据。有一隧道长10Km，平均

海拔500m，进出洞口以桥梁和另外两标段的隧道相连。为保证双向施工，

需要按GPS C级布设平面控制网和进行二等水准测量。

仪器设备：单、双频 GPS 各6台套、S3光学水准仪5台、数字水

准仪 2台（0.3mm/Km)、2 秒级全站仪 3台。

计算软件：GPS 数据处理软件、水准测量平差软件。

分析要点：

建立隧道控制网的主要作用是保证隧道的正确贯通。隧道控制包括

地面和洞内两部分。

原有地面控制点精度、点位不满足贯通要求时，建立隧道独立控制

网。如点位不满足，则进行加密。平面控制网按GPS C级布设，每个洞

口3个点，进洞点和方位点间要通视，如边长小于500 m 应设强制对中

观测墩。高程为二等水准，每个洞口 2个点。

GPS控制网采用6台双频GPS观测，二等水准采用 2台数字水准仪

分两组观测。

考试样题

单项选择题：

1.长度大于4Km的隧道地面平面控制测量优先采用（ C ）。

A.导线测量 B.三角形网测量 C.GPS测量

2.二等水准测量往返测高差不符值为（ A ）。

A.4√K B.6√K C.8√K

简答题：

1.在控制测量观测之前，需要做哪些准备工作？

资料收集、现场踏勘、选点埋石、方案设计。

2.为满足工程需要，应选用哪些仪器进行测量？采用6台双频GPS接收机和2台数字水准仪。

3.最终提交的成果应包括哪些内容？

（1）技术设计书（2）仪器检验校正资料

（3）控制网图、点之记

（4）控制测量外业观测资料

（5）控制测量计算及成果资料

（6）所有测量成果及图件电子文件

二、大比例尺地形图测量案例

背景材料：

某水库规划为城市供水，需进行水库地区地形测量。测区面积

15Km2，为丘陵地区，海拔高50～120m。山上灌木丛生，通视较差。需

遵照《城市测量规范》1︰1000地形图，工期 60 天。

建筑工程工程测量案例

在建筑工程中，工程测量是非常重要的一个环节。它是指在建筑施工前、施工过程中和竣工验收时对建筑场地、建筑结构、建筑设备等进行测量、记录和分析的工作。下面我们通过一个实际案例来看一下建筑工程中工程测量的应用。

案例一：某某大厦的地基工程测量

某某大厦是一座高层建筑，施工前需要进行地基工程测量。测量工程师首先对建筑场地进行了详细的测量，确定地基的承载能力和地基的土质情况。通过地基工程测量，工程师发现某些地方的土质较软，需要采取加固措施；同时发现部分地基承载能力较高，可以减少基础的尺寸，降低建筑成本。

施工过程中，测量工程师进行了建筑结构的测量，确保建筑结构的精准度和稳固性。通过测量，发现某些柱子的位置存在偏差，及时调整了施工方案，避免了建筑结构的不稳定性。

在竣工验收时，测量工程师对建筑的整体造型进行测量，确保建筑的垂直度和水平度符合标准要求。通过测量，发现某些墙面存在倾斜情况，及时进行了调整，使建筑整体更加完美。

通过这个案例，我们可以看到工程测量在建筑工程中的重要性。只有通过精准的测量，才能保障建筑工程的质量和安全，减少施工过程中的风险和问题。建筑工程测量不仅需要技术过硬的测量工程师，还需要先进的测量设备和严格的施工流程管理，以确保工程的顺利进行和高质量的完成。

综上所述，建筑工程中工程测量是保障建筑质量和安全的重要环节，需要在施工前、施工中和竣工验收时进行周密的测量工作。希望大家在建筑工程中充分重视工程测量的作用，提高施工质量，保障建筑安全。谢谢！

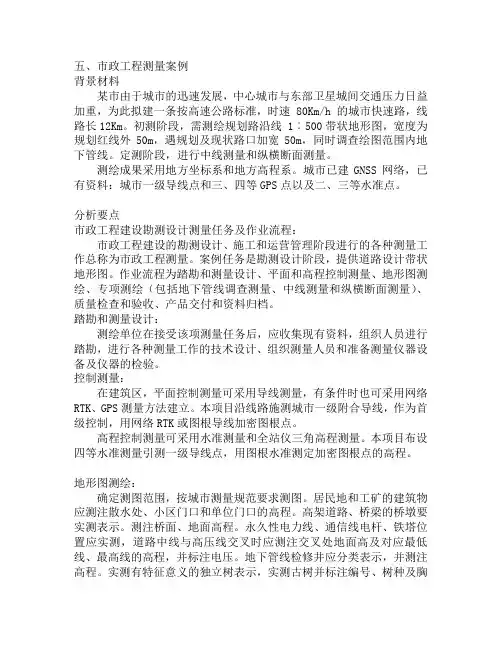

五、市政工程测量案例

背景材料

某市由于城市的迅速发展，中心城市与东部卫星城间交通压力日益加重，为此拟建一条按高速公路标准，时速 80Km/h 的城市快速路，线路长12Km。初测阶段，需测绘规划路沿线 1︰500带状地形图，宽度为规划红线外50m，遇规划及现状路口加宽50m，同时调查绘图范围内地下管线。定测阶段，进行中线测量和纵横断面测量。

测绘成果采用地方坐标系和地方高程系。城市已建GNSS网络，已有资料：城市一级导线点和三、四等GPS点以及二、三等水准点。

分析要点

市政工程建设勘测设计测量任务及作业流程：

市政工程建设的勘测设计、施工和运营管理阶段进行的各种测量工作总称为市政工程测量。案例任务是勘测设计阶段，提供道路设计带状地形图。作业流程为踏勘和测量设计、平面和高程控制测量、地形图测绘、专项测绘（包括地下管线调查测量、中线测量和纵横断面测量）、质量检查和验收、产品交付和资料归档。

踏勘和测量设计：

测绘单位在接受该项测量任务后，应收集现有资料，组织人员进行踏勘，进行各种测量工作的技术设计、组织测量人员和准备测量仪器设备及仪器的检验。

控制测量：

在建筑区，平面控制测量可采用导线测量，有条件时也可采用网络RTK、GPS测量方法建立。本项目沿线路施测城市一级附合导线，作为首级控制，用网络RTK或图根导线加密图根点。

高程控制测量可采用水准测量和全站仪三角高程测量。本项目布设四等水准测量引测一级导线点，用图根水准测定加密图根点的高程。

地形图测绘：

确定测图范围，按城市测量规范要求测图。居民地和工矿的建筑物应测注散水处、小区门口和单位门口的高程。高架道路、桥梁的桥墩要实测表示。测注桥面、地面高程。永久性电力线、通信线电杆、铁塔位置应实测，道路中线与高压线交叉时应测注交叉处地面高及对应最低线、最高线的高程，并标注电压。地下管线检修井应分类表示，并测注高程。实测有特征意义的独立树表示，实测古树并标注编号、树种及胸

工程施工测量案例

一、工程概况

某市高速铁路项目，全长约100公里，涉及路基、桥梁、隧道、车站等多个施工领域。本项目施工测量工作由某测绘公司承担，主要负责建立施工控制网、施工放样、施工监控等工作。

二、施工测量方案

1. 施工控制网建立

根据设计图纸和现场实际情况，测绘公司制定了详细的施工控制网建立方案。首先，在对现有地形、地貌、地质等进行充分调查的基础上，确定控制点的分布。然后，采用全站仪、水准仪等先进设备，对控制点进行精确测量，建立施工控制网。控制网的布置合理，满足施工放样和监控的需要。

2. 施工放样

施工放样是工程施工的关键环节，测绘公司严格按照设计图纸和施工控制网，进行路基、桥梁、隧道等施工放样工作。放样过程中，测绘公司采用先进的测量仪器，确保放样精度。同时，对放样结果进行复核，确保无误。

3. 施工监控

为确保工程施工质量，测绘公司对施工现场进行实时监控。通过定期对施工控制点进行测量，掌握施工现场的变形情况，为施工方提供及时、准确的监控数据。此外，测绘公司还根据施工现场的实际情况，对施工方案进行优化，提高施工效率。

三、案例分析

在本项目中，测绘公司充分发挥专业技术和先进设备的优势，为高速铁路施工提供了高质量、高效率的测量服务。

1. 施工控制网的建立，为整个工程提供了精确的基准。控制网的布置合理，有利于施工放样和监控的顺利进行。

2. 施工放样的精度较高，确保了工程建设的质量。放样过程中，测绘公司严格遵循设计要求，确保放样结果无误。

3. 施工监控工作，及时掌握了施工现场的变形情况，为施工方提供了有力的支持。通过监控数据的分析，测绘公司还为施工方案的优化提供了有力依据。 四、总结

本案例表明，在大型工程施工中，施工测量工作至关重要。只有建立精确的施工控制网，保证施工放样的精度，实时监控施工现场的变化，才能确保工程建设的质量和进度。为此，施工方应充分重视施工测量工作，选择具备专业资质和先进技术的测绘公司承担测量任务，为工程建设提供有力保障。
