建筑施工测量技术及应用案例分析

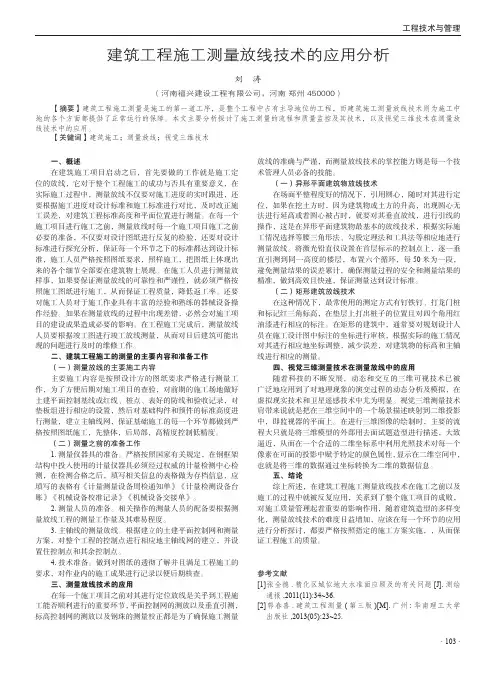

· 103 ·工程技术与管理建筑工程施工测量放线技术的应用分析刘 涛（河南福兴建设工程有限公司，河南 郑州 450000）【摘要】建筑工程施工测量是施工的第一道工序，是整个工程中占有主导地位的工程，而建筑施工测量放线技术则为施工中地的各个方面都提供了正常运行的保障。本文主要分析探讨了施工测量的流程和质量监控及其技术，以及视觉三维技术在测量放线技术中的应用。【关键词】建筑施工；测量放线；视觉三维技术一、概述在建筑施工项目启动之后，首先要做的工作就是施工定位的放线，它对于整个工程施工的成功与否具有重要意义，在实际施工过程中，测量放线不仅要对施工进度的实时跟进，还要根据施工进度对设计标准和施工标准进行对比，及时改正施工误差，对建筑工程标准高度和平面位置进行测量。在每一个施工项目进行施工之前，测量放线时每一个施工项目施工之前必要的准备，不仅要对设计图纸进行反复的检验，还要对设计标准进行探究分析，保证每一个环节之下的标准都达到设计标准，施工人员严格按照图纸要求，照样施工，把图纸上体现出来的各个细节全部要在建筑物上展现。在施工人员进行测量放样事，如果要保证测量放线的可靠性和严谨性，就必须严格按照施工图纸进行施工，从而保证工程质量，降低返工率。还要对施工人员对于施工作业具有丰富的经验和熟练的器械设备操作经验。如果在测量放线的过程中出现差错，必然会对施工项目的建设成果造成必要的影响。在工程施工完成后，测量放线人员要根据竣工图进行竣工放线测量，从而对日后建筑可能出现的问题进行及时的维修工作。二、建筑工程施工的测量的主要内容和准备工作（一）测量放线的主要施工内容主要施工内容是按照设计方的图纸要求严格进行测量工作，为了方便后期对施工项目的查验，对前期的施工场地做好土建平面控制基线或红线、桩点、表好的防线和验收记录，对垫板组进行相应的设置，然后对基础构件和预件的标准高度进行测量，建立主轴线网，保证基础施工的每一个环节都做到严格按照图纸施工，先整体，后局部，高精度控制低精度。（二）测量之前的准备工作1.测量仪器具的准备。严格按照国家有关规定，在钢框架结构中投入使用的计量仪器具必须经过权威的计量检测中心检测，在检测合格之后，填写相关信息的表格做为存档信息，应填写的表格有《计量测量设备周检通知单》《计量检测设备台账》《机械设备校准记录》《机械设备交接单》。2.测量人员的准备。相关操作的测量人员的配备要根据测量放线工程的测量工作量及其难易程度。3.主轴线的测量放线。根据建立的土建平面控制网和测量方案，对整个工程的控制点进行相应地主轴线网的建立，并设置住控制点和其余控制点。4.技术准备。做到对图纸的透彻了解并且满足工程施工的要求，对作业内的施工成果进行记录以便后期核查。三、测量放线技术的应用在每一个施工项目之前对其进行定位放线是关乎到工程施工能否顺利进行的重要环节，平面控制网的测放以及垂直引测，标高控制网的测放以及钢珠的测量校正都是为了确保施工测量放线的准确与严谨，而测量放线技术的掌控能力则是每一个技术管理人员必备的技能。（一）异形平面建筑物放线技术在场面平整程度好的情况下，引用圆心，随时对其进行定位，如果在挖土方时，因为建筑物或土方的升高，出现圆心无法进行延高或着圆心被占时，就要对其垂直放线，进行引线的操作，这是在异形平面建筑物最基本的放线技术，根据实际施工情况选择等腰三角形法、勾股定理法和工具法等相应地进行测量放线。将激光铅直仪设置在首层标示的控制点上，逐一垂直引测到同一高度的楼层，布置六个循环，每50米为一段，避免测量结果的误差累计，确保测量过程的安全和测量结果的精准，做到高效且快速，保证测量达到设计标准。（二）矩形建筑放线技术在这种情况下，最常使用的测定方式有钉铁钉、打龙门桩和标记红三角标高，在垫层上打出桩子的位置且对四个角用红油漆进行相应的标注。在矩形的建筑中，通常要对规划设计人员在施工设计图中标注的坐标进行审核，根据实际的施工情况对其进行相应地坐标调整，减少误差，对建筑物的标高和主轴线进行相应的测量。四、视觉三维测量技术在测量放线中的应用随着科技的不断发展，动态和交互的三维可视技术已被广泛地应用到了对地理现象的演变过程的动态分析及模拟，在虚拟现实技术和卫星遥感技术中尤为明显。视觉三维测量技术肩带来说就是把在三维空间中的一个场景描述映射到二维投影中，即监视器的平面上。在进行三维图像的绘制时，主要的流程大只就是将三维模型的外部用去面试题造型进行描述，大致逼近，从而在一个合适的二维坐标系中利用光照技术对每一个像素在可面的投影中赋予特定的颜色属性，显示在二维空间中，也就是将三维的数据通过坐标转换为二维的数据信息。五、结论综上所述，在建筑工程施工测量放线技术在施工之前以及施工的过程中就被反复应用，关系到了整个施工项目的成败，对施工质量管理起着重要的影响作用，随着建筑造型的多样变化，测量放线技术的难度日益增加，应该在每一个环节的应用进行分析探讨，都要严格按照指定的施工方案实施，，从而保证工程施工的质量。参考文献[1] 张全德.精化区城似地大水准面应顾及的有关问题[J].测绘通报,2011(11):34~36.[2] 郭春喜.建筑工程测量(第三版)[M].广州:华南理工大学出版社,2013(05):23~25.

节能减排

绿色建筑节能技术应用案例分析

20世纪70年代欧美发达国家提出了绿色建筑理念，在全球可持续

发展的大环境下得到进一步的发展。如今在我国，建筑总能耗（包括

建材生产和建筑能耗）约为全国能耗总量的30%，其中用于建材生产

的能耗占到全国总能耗的12.48%。在建筑能耗中，围护结构材料保温

性能差、保温技术落后，传热性能高达73%～77%。为减轻能源负担和

保护生态环境，走可持续发展道路，中铁九局模范履行社会责任，以

总部大厦工程建设为契机，率先在东北地区打造绿色节能示范工程。

1、绿色建筑的概念及特点

1.1 绿色建筑的概念

绿色建筑也称生态建筑、可持续建筑，是指在建筑的全寿命周期

（物料生产、建筑规划、设计、施工、运营维护及拆除、回用过程）

内，最大限度地节约资源（节能、节地、节水、节材）、最低限度地

影响环境，以健康为主，适度舒适，实现“人、自然、建筑”三者和谐

统一的建筑。

1.2 绿色建筑的特点

节能减排

绿色建筑在设计与建造过程中，充分考虑建筑物与周围环境的协

调，利用光能、风能等自然界中的能源，最大限度地减少能源的消耗

以及对环境的污染。绿色建筑的室内布局十分合理，尽量减少使用合

成材料，充分利用阳光，节省能源，为居住者创造一种接近自然的感

觉。以人、建筑和自然环境的协调发展为目标，在利用天然条件和人

工手段创造良好、健康的居住环境的同时，尽可能地控制和减少对自

然环境的使用和破坏，充分体现向大自然的索取和回报之间的平衡。

2、采用的节能技术

针对LEED2009-NC及绿色建筑评价标准等相关标准规范的核心技

术要求，结合工程实际，主要从节约土地、建筑节能、建筑节水、节

约材料资源、室内环境质量5个方面提出绿色节能技术在工程中的应

用。

2.1 节约土地

根据项目位置特点和绿色建筑要求，综合实现低碳交通，降低建

筑对环境的影响，合理最大化空间利用措施，结合设计和管理，使得

本工程在符合国家规划要求的情况，最大化提高土地利用率，降低环

建筑工程工程测量案例

在建筑工程中，工程测量是非常重要的一个环节。它是指在建筑施工前、施工过程中和竣工验收时对建筑场地、建筑结构、建筑设备等进行测量、记录和分析的工作。下面我们通过一个实际案例来看一下建筑工程中工程测量的应用。

案例一：某某大厦的地基工程测量

某某大厦是一座高层建筑，施工前需要进行地基工程测量。测量工程师首先对建筑场地进行了详细的测量，确定地基的承载能力和地基的土质情况。通过地基工程测量，工程师发现某些地方的土质较软，需要采取加固措施；同时发现部分地基承载能力较高，可以减少基础的尺寸，降低建筑成本。

施工过程中，测量工程师进行了建筑结构的测量，确保建筑结构的精准度和稳固性。通过测量，发现某些柱子的位置存在偏差，及时调整了施工方案，避免了建筑结构的不稳定性。

在竣工验收时，测量工程师对建筑的整体造型进行测量，确保建筑的垂直度和水平度符合标准要求。通过测量，发现某些墙面存在倾斜情况，及时进行了调整，使建筑整体更加完美。

通过这个案例，我们可以看到工程测量在建筑工程中的重要性。只有通过精准的测量，才能保障建筑工程的质量和安全，减少施工过程中的风险和问题。建筑工程测量不仅需要技术过硬的测量工程师，还需要先进的测量设备和严格的施工流程管理，以确保工程的顺利进行和高质量的完成。

综上所述，建筑工程中工程测量是保障建筑质量和安全的重要环节，需要在施工前、施工中和竣工验收时进行周密的测量工作。希望大家在建筑工程中充分重视工程测量的作用，提高施工质量，保障建筑安全。谢谢！

工程测量技术专业毕业论文-浅谈工程测量在建筑施工中的应用

浅谈工程测量在建筑施工中的应用

一、工程测量的发展沿革

(一)、工程测量的现代定义。当代人对工程测量学的定义是：工程测量技术指在工程建设的勘测设计、施工和管理阶段中运用的各种测量理论、方法和技术的总称。传统工程测量技术的服务领域包括建筑、水利、交通、矿山等部门,基本内容有测图和放样两部分。现代工程测量己经远远突破了仅仅为工程建设服务的概念，它其不仅涉及工程的静态、动态几何与物理量测定,而且包括对测量结果的分析,甚至对物体发展变化的趋势预报。

(二)、先进的地面、空间测量仪器在工程测量中的应用。 ２0 世纪 8０ 年代以来出现许多先进的地面测量仪器,为工程测量提供了先进的技术工具和手段，如：电子经纬仪、全站仪、电子水准仪、数字水准仪、激光准直仪、激光扫平仪等，为工程测量向现代化、自动化、数字化方向发展创造了有利的条件,改变了传统的工程控制网布网、地形测量、道路测量和施工测量等的作业方法。具有自动跟踪和连续显示功能的全站仪用于施工放样测量；无需棱镜的测距仪解决了难以攀登和无法到达的测量点的测距工作。GPS是美国从20世纪70年代开始研制,于1994年全面建成。随着ＧPＳ定位技术的不断改进，软、硬件的不断完善,长期使用的测角、测距、测水准为主体的常规地面定位技术,正在逐步被以一次性确定三维坐标的高速度、高精度、费用省、操作简单的GPＳ技术代替。RＴK实时动态差分法,这是一种新的常用的GPＳ测量方法，以前的静态、快速静态、动态测量都需要事后进行解算才能获得厘米级的精度，而ＲＴK是能够在野外实时得到厘米级定位精度的测量方法,它采用了载波相位动态实时差分方法，是GPS应用的重大里程碑，它的出现为工程放样、地形测图,各种控制测量带来了新曙光，极大地提高了外业作业效率。
