建筑工程工程测量案例

哈尔滨华夏计算机职业技术学院教学笔记 课程名称：施工图制作

教 学 进 程 提问、演示、重点、难点、教具、时间分配、教法、互动等

建筑工程测量

课程类别：必修课

课程性质：专业核心课程、考试课

学时数：156

学分：8.5

课程的性质与任务

建筑工程测量是建筑工程技术、工程监理专业学生必修的专业技术基础课。其作用和任务是：通过理论教学和实验，使学生获得必要的建筑工程测量基本知识、基本理论和操作技能训练，为后续课程以及学生将来从事施工和施工技术管理等工作打下一定的基础，培养学生分析解决施工中实际测量问题的能力和基本素质。

课程的具体任务是使学生：

1．掌握测量学的基本理论，基本知识；了解水准仪、经纬仪等常用测量仪器的构造；掌握其使用方法。

2．掌握识读、绘制和使用大比例尺地形图和编绘竣工总平面图的初步技能；具有建(构)筑物的施工放样和和变形观测的初步技能。

3．具有较强的动手能力和分析解决一般建筑工程测量实际问题的初步能力。

哈尔滨华夏计算机职业技术学院教学笔记 课程名称：施工图制作

教 学 进 程 提问、演示、重点、难点、教具、时间分配、教法、互动等

第一章 绪论

[教学目的]：1、了解建筑工程测量的任务与内容现在与发展方向。

2、理解测量工作的基准面和地面点位确定的方法。

3、掌握高斯-克吕格正形投影的分带计算。

[教学任务与内容]：1、建筑工程测量的任务与作用

2、地面点位的确定

3、测量工作的原则和程序

[学 时]：2学时。

[教学条件]：多媒体教室。

§1.1 测量学简介

测量学是研究地球的形状、大小确定地球表面各种物体的形状、大小、空间位置的科学。

测绘技术在测绘工程中的应用案例

随着科技的不断进步和社会的发展，测绘技术在测绘工程中的应用日益广泛。本文将通过几个实际案例，探讨测绘技术在测绘工程中的应用。

案例一：地形测量

在土地开发和规划过程中，地形测量是必不可少的环节。传统的地形测量需要人工测量和绘制，耗时耗力。而借助测绘技术，准确的地形数据可以快速获取并生成数字高程模型，为土地规划和设计提供重要参考。如在城市规划中，测绘技术可以帮助绘制出精确的地形图，为合理规划城市道路、绿化和建筑物位置等提供数据支持。

案例二：建筑物建设

测绘技术在建筑物建设中也发挥着重要作用。在建筑物勘测阶段，利用全站仪等测绘仪器，可以快速测量建筑物的尺寸、位置和高程等参数，精确确定建筑物的立面和水平面。同时，在建筑施工过程中，测绘技术可以有效监测和控制建筑物的垂直和水平度，确保建筑物的精确度，提高施工效率。例如，在大型桥梁建设中，测绘技术可以帮助测量桥墩的几何形状和位置，确保桥梁的稳定性和安全性。

案例三：地下管线测绘

现代城市中，地下管线错综复杂，传统的手工探测方法效率低下且存在安全隐患。而测绘技术可以通过地下雷达、激光扫描等设备对地下管线进行精确测量和定位。通过数字化的管线地图和3D模型，可以避免因管线敷设不当而引发的事故，提高城市运行的安全性和效率。在城市基础设施更新和维护工作中，测绘技术也可以提供准确的管线数据，为施工提供参考。

案例四：环境监测 环境监测中，利用测绘技术可以对地表和水体进行监测和测量。例如，在气象领域，利用卫星遥感和测绘技术可以实时监测气象要素的变化，如降雨量、气温和风速等，有助于制定天气预报和气象灾害预警。另外，测绘技术还可以用于海洋环境监测中，通过遥感技术对海洋污染物进行监测和动态分析，为海洋保护和资源管理提供科学依据。

总结起来，测绘技术在测绘工程中的应用案例多种多样，并且不断创新和提升。它不仅提高了工程测量的效率和准确度，还为工程规划和设计提供了重要的数据支持。随着科技的不断进步，测绘技术在未来将会继续发挥更大的作用，推动测绘工程的发展。

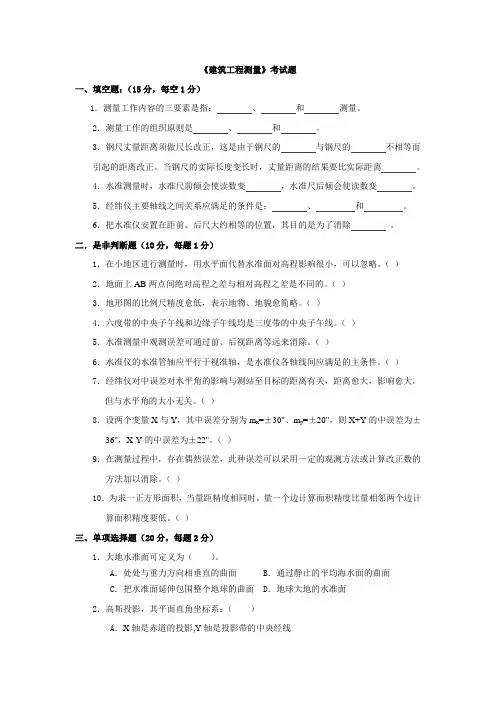

《建筑工程测量》考试题

一、填空题：（15分，每空1分）

1．测量工作内容的三要素是指： 、 和 测量。

2．测量工作的组织原则是 、 和 。

3．钢尺丈量距离须做尺长改正，这是由于钢尺的 与钢尺的 不相等而引起的距离改正。当钢尺的实际长度变长时，丈量距离的结果要比实际距离 。

4．水准测量时，水准尺前倾会使读数变 ，水准尺后倾会使读数变 。

5．经纬仪主要轴线之间关系应满足的条件是：

、

和

。

6．把水准仪安置在距前、后尺大约相等的位置，其目的是为了消除 。

二．是非判断题（10分，每题1分）

1．在小地区进行测量时，用水平面代替水准面对高程影响很小，可以忽略。（ ）

2．地面上AB两点间绝对高程之差与相对高程之差是不同的。（ ）

3．地形图的比例尺精度愈低，表示地物、地貌愈简略。（ ）

4．六度带的中央子午线和边缘子午线均是三度带的中央子午线。（ ）

5．水准测量中观测误差可通过前、后视距离等远来消除。（ ）

6．水准仪的水准管轴应平行于视准轴，是水准仪各轴线间应满足的主条件。（ ）

7．经纬仪对中误差对水平角的影响与测站至目标的距离有关，距离愈大，影响愈大，但与水平角的大小无关。（ ）

8．设两个变量X与Y，其中误差分别为mx=±30"、my=±20"，则X+Y的中误差为±36"，X-Y的中误差为±22"。（ ）

9．在测量过程中，存在偶然误差，此种误差可以采用一定的观测方法或计算改正数的方法加以消除。（ ）

10．为求一正方形面积，当量距精度相同时，量一个边计算面积精度比量相邻两个边计算面积精度要低。（ ）

三、单项选择题（20分，每题2分）

1．大地水准面可定义为（ ）。

A．处处与重力方向相垂直的曲面 B．通过静止的平均海水面的曲面

在施工中应用声波测量技术的案例研究

引言：

施工是一个复杂而重要的过程，任何一个环节的不当操作都可能导致严重的后果。因此，确保施工质量和安全是我们工程专家的首要任务。为了提高施工质量和效率，我们应用各种先进的技术来监测和评估施工过程中的各项指标。本文将进行一个案例研究，讨论在施工中应用声波测量技术的实际运用情况。

案例研究：混凝土质量监测

在大型建筑工程中，混凝土是一个至关重要的构件。混凝土质量的好坏直接影响着建筑物的强度和耐久性。常规的混凝土质量监测方法包括采样和试验，这种方法虽然精确可靠，但是存在破坏性大、时间长、成本高等缺点。

为了解决这个问题，我们开始应用声波测量技术来监测混凝土的质量。声波测量技术利用声波在材料中传播的特性，通过测量声波的传播速度和衰减来评估材料的质量。具体步骤如下：

1. 数据采集：在混凝土浇筑之后，我们使用声波传感器将声波信号发送至混凝土构件中，并记录信号的传播时间。

2. 数据分析：通过分析传播时间，我们可以计算出混凝土的声波传播速度和衰减情况。传播速度较快且衰减较小的混凝土，通常意味着质量较好。 3. 结果评估：将得到的数据与设计要求进行比较，评估混凝土的质量是否符合要求。如果发现有异常情况，我们可以及时采取措施来解决问题，确保施工质量。

这种声波测量技术在我们的项目中取得了良好的效果。它具有非破坏性、快速、高效的特点，大大节省了时间和成本。同时，声波测量技术还能够实时监测混凝土质量的变化，及时发现问题并进行调整，确保混凝土的一致性和强度。

除了在混凝土质量监测中的应用，声波测量技术还可以用于其他方面的施工监测，如地质勘测、管道检测等。它的广泛应用能够大大提高施工的准确性和效率。

然而，声波测量技术也存在一些潜在的问题和挑战。首先，该技术需要专业设备和经验的操作人员，因此在开展项目之前需要充分的准备和培训。此外，不同材料的声波特性存在差异，因此在应用声波测量技术时需要结合具体材料的特性进行分析和评估。
