人教版高中物理-动态电路专题练习

九年级全一册培优训练：欧姆定律动态电路分析专题练习

1.如图所示，电源电压保持不变，闭合开关S0滑动变阻器R的滑片向右移动的过程中，下列说法正确的是（ ）

A.闭合开关S，若甲、乙均为电压表，则两表示数均变小

B.断开开关S，若甲、乙均为电流表，则两表示数均变大

C.闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大

D.断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大

2.如图电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，下列说法正确的为（ ）

A.同时闭合S1、S2，电流表示数变大，灯变亮

B.同时闭合S1、S3，电流表示数变大，灯的亮度不变

C.同时闭合S1、S3，电压表示数不变

D.断开S1，只闭合S2，电流表、电压表示数都变大

3.如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）

A.电流表A1示数变大，电压表V示数变大

B.电流表A2示数变小，电压表V示数变小

C.电压表V示数与电流表A1示数比值不变

D.电压表V示数与电流表A2示数比值不变

4.如图所示电路，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（ ）

A.电压表V2示数与电流表A示数比值变大

B.电压表V1示数与电流表A示数比值变小

C.电压表V1示数的变化量与电流表A示数的变化量的比值不变

D.电流表A示数变大，电压表V2示数变大

5.在如图所示电路中，电源电压保持不变。将滑动变阻器的滑片向右移动，电压表V与电流表A的比值变大。关于电键的通断，下列说法中正确的是（ ）

①电键S1闭合，S2断开

②电键S1闭合，S2闭合

③电键S1断开，S2断开

④电键S1断开，S2闭合

A.①② B.②③ C.①②④ D.①②③

6.如图所示的电路，电源电压保持不变，R1为定值电阻，电路各元件均完好无损，下列说法正确的是（ ）

电路的动态分析

例1.在如图所示的电路中，R1，R2和R3皆为定值电阻，R4为可变电阻，电源的电动势为E，内阻为r，设电流表的读数为I，电压表的读数为U，当R4的滑动触头向图中a端移动时( )

A．I变大，U变小 B．I变大，U变大 C．I变小，U变大 D．I变小，U变小

【答案】D

例2.如图所示电路中，电源电动势为E，内阻为r，电路中O点接地，当滑动变阻器的滑片P向右滑动时，M、N两点电势变化情况是（ ）

A． 都升高 B． 都降低 C． M点电势升高，N点电势降低 D． M点电势降低，N点电势升高

【答案】B

例3.在如图所示的电路中，开关S闭合后，和未闭合开关S前相比较三个电表的读数变化情况是：（ ）

A． V变大、A1变大、A2变小 B． V变大、A1变小、A2变大

C． V变小、A1变大、A2变小 D． V变小、A1变小、A2变大

【答案】C

例4.为了儿童安全， 布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置在强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在．如图所示是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，A，B接报警器，当传感器RB所在处出现断针时，电流表的电流I，A，B两端的电压U将( )

A．I变大，U变大 B．I变小，U变小 C．I变大，U变小 D．I变小，U变大

【答案】C

例5.（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是 ( )

A．U1/I不变，ΔU1/ΔI不变 B．U2/I变大，ΔU2/ΔI变大

C．U2/I变大，ΔU2/ΔI不变吗 D．U3/I变大，ΔU3/ΔI不变

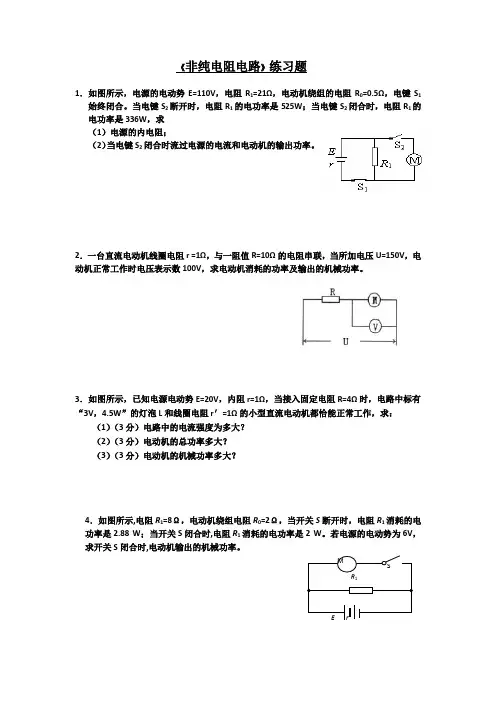

《非纯电阻电路》练习题

1．如图所示，电源的电动势E=110V，电阻R1=21Ω，电动机绕组的电阻R0=0.5Ω，电键S1始终闭合。当电键S2断开时，电阻R1的电功率是525W；当电键S2闭合时，电阻R1的电功率是336W，求

（1）电源的内电阻；

（2）当电键S2闭合时流过电源的电流和电动机的输出功率。

2．一台直流电动机线圈电阻r =1Ω，与一阻值R=10Ω的电阻串联，当所加电压U=150V，电动机正常工作时电压表示数100V，求电动机消耗的功率及输出的机械功率。

3．如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V，4.5W”的灯泡L和线圈电阻r′=1Ω的小型直流电动机都恰能正常工作，求：

（1）（3分）电路中的电流强度为多大？

（2）（3分）电动机的总功率多大？

（3）（3分）电动机的机械功率多大？

4．如图所示,电阻R1=8Ω，电动机绕组电阻R0=2Ω，当开关S断开时，电阻R1消耗的电功率是2.88 W；当开关S闭合时,电阻R1消耗的电功率是2 W。若电源的电动势为6V，求开关S闭合时,电动机输出的机械功率。

M

E r S

R1

5.如图所示，电源电动势为10V，内电阻为0.5Ω，Ｒ1＝5.5Ω，Ｒ2＝4Ω，当S闭合时，一带电油滴恰好静止在水平放置的平行金属板间。求S断开时，油滴的加速度为多大？方向如何？（g=10m/s2）

6．（如图所示电路，电动机M的线圈电阻R0=1Ω，电动机工作时，理想电压表的示数是12V，电池组的电动势E=22V，内电阻r=1Ω，电阻器的阻值R=4Ω，求：

（1）通过电动机的电流大小；

（2）电动机输出的机械功率多大？

7.汽车电动机启动时车灯会瞬时变暗，如图所示，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为33 A，若电源电动势为12.5 V，内阻为0.1

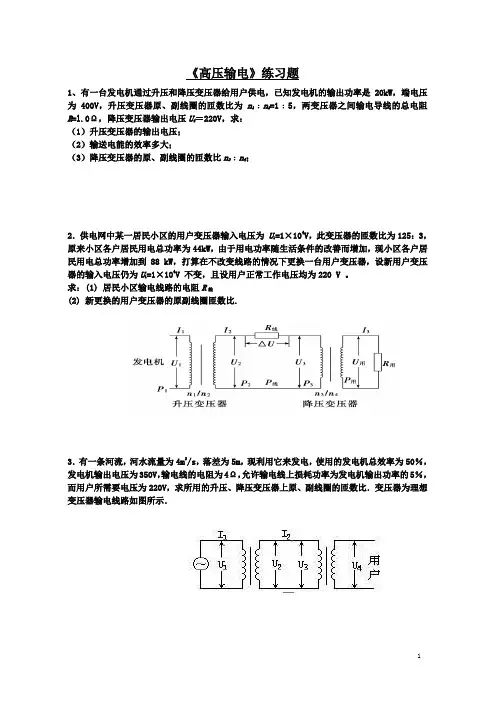

1 《高压输电》练习题

1、有一台发电机通过升压和降压变压器给用户供电，已知发电机的输出功率是20kW，端电压为400V，升压变压器原、副线圈的匝数比为n1﹕n2=1﹕5，两变压器之间输电导线的总电阻R=l.0Ω，降压变压器输出电压U4＝220V，求：

（1）升压变压器的输出电压；

（2）输送电能的效率多大；

（3）降压变压器的原、副线圈的匝数比n3﹕n4；

2．供电网中某一居民小区的用户变压器输入电压为 U1=1×104V，此变压器的匝数比为125：3，原来小区各户居民用电总功率为44kW，由于用电功率随生活条件的改善而增加，现小区各户居民用电总功率增加到88 kW，打算在不改变线路的情况下更换一台用户变压器，设新用户变压器的输入电压仍为U1=1×104V 不变，且设用户正常工作电压均为220 V 。

求：(1) 居民小区输电线路的电阻R线

(2) 新更换的用户变压器的原副线圈匝数比.

3．有一条河流，河水流量为4m3/s，落差为5m，现利用它来发电，使用的发电机总效率为50％，发电机输出电压为350V，输电线的电阻为4Ω，允许输电线上损耗功率为发电机输出功率的5％，而用户所需要电压为220V，求所用的升压、降压变压器上原、副线圈的匝数比．变压器为理想变压器输电线路如图所示．

2

4．小型水利发电站的发电机输出功率为24.5 kW，输出电压为350 V，输电线总电阻为4 Ω，为了使输电线损耗功率为发电机输出功率的5%，需在发电机处设升压变压器，用户所需电压为220 V，所以在用户处需安装降压变压器,求：

(1)输电线上的电流．

(2)升压变压器的原、副线圈的匝数之比．

(3)降压变压器的原、副线圈的匝数之比．

5、一台交流发电机产生u＝220·sin 100πt V的交流电压，其内阻不计，经过变压器变压后通过总电阻r＝2 Ω的长导线给彩灯供电，如图5－5－5所示.60只彩色小灯泡并联在电路中，每只灯泡都是“6 V,0.25 W”，灯泡均正常发光．(其余电阻不计)试求：
