车厢可卸式垃圾车具体技术规格及性能要求

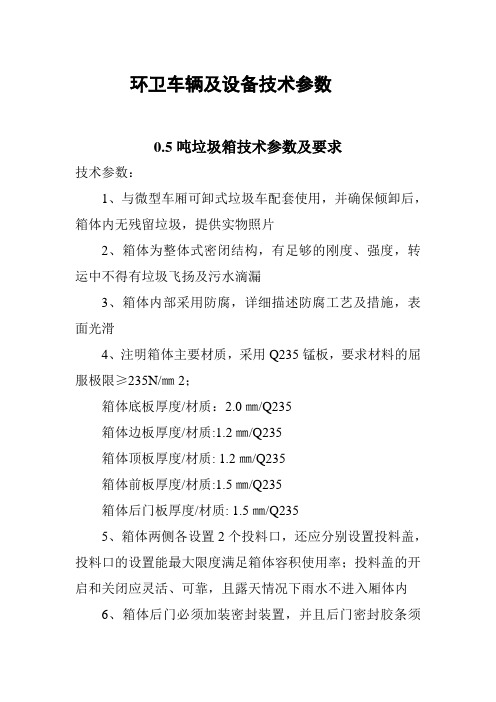

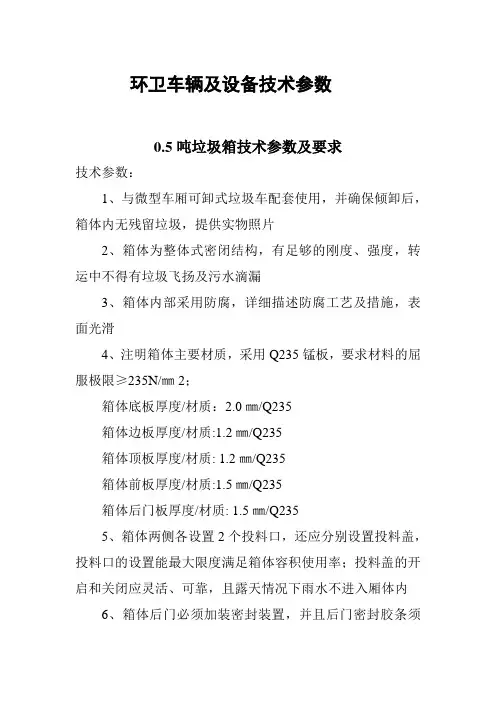

环卫车辆及设备技术参数0.5吨垃圾箱技术参数及要求技术参数：1、与微型车厢可卸式垃圾车配套使用，并确保倾卸后，箱体内无残留垃圾，提供实物照片2、箱体为整体式密闭结构，有足够的刚度、强度，转运中不得有垃圾飞扬及污水滴漏3、箱体内部采用防腐，详细描述防腐工艺及措施，表面光滑4、注明箱体主要材质，采用Q235锰板，要求材料的屈服极限≥235N/㎜2；箱体底板厚度/材质：2.0㎜/Q235箱体边板厚度/材质:1.2㎜/Q235箱体顶板厚度/材质: 1.2㎜/Q235箱体前板厚度/材质:1.5㎜/Q235箱体后门板厚度/材质: 1.5㎜/Q2355、箱体两侧各设置2个投料口，还应分别设置投料盖，投料口的设置能最大限度满足箱体容积使用率；投料盖的开启和关闭应灵活、可靠，且露天情况下雨水不进入厢体内6、箱体后门必须加装密封装置，并且后门密封胶条须耐油、耐腐蚀、耐老化，确保无污水泄漏；后门框和后门应具有足够的刚度，确保正常使用中不会出现变形7、箱体有效容积≥1.5m³8、吊耳中心高度：≤1100mm9、外形尺寸：≤1900×1600×1200mm10、要求与乌鲁木齐市现有箱体必须可以互换使用要求：1、投标交货日期为合同签定45天内；2、必须带样品，样品不得喷任何厂家标识，评选以实物为准。

3吨垃圾船技术参数及要求技术参数：A、箱体尺寸:(下底长1.7m,上口长2.51m）×1.6m×1.1mB、箱体容积≥5立方米C、底板材质4㎜普通钢板D、边板材质3㎜普通钢板E、底架材质6.3cm角钢F、箱体要求：防渗、防尘、防滑、防腐要求：1、投标交货日期为合同签定45天内；2、必须带样品，样品不得喷任何厂家标识，评选以实物为准。

三吨垃圾箱技术参数及要求技术要求1、与3吨拉臂车配套使用。

并确保倾卸后，箱体内无残留垃圾，提供实物照片2、箱体为框架密闭结构，有足够的刚度、强度，转运中不得有垃圾飞扬及污水滴漏3、箱体内部采用防腐，详细描述防腐工艺及措施，表面光滑不得刮膏灰4、箱体主要材质，采用Q345锰板，要求其材料的屈服极限≥345N/mm2箱体底板厚度/材质：3mm/Q345箱体边板厚度/材质：3mm/Q345箱体顶板厚度/材质：2mm/Q345箱体前板厚度/材质：2mm/Q345箱体后门板厚度/材质：3mm/Q3455、箱体两侧各设置2个投料门，投料口的两侧设置能最大限度保证箱体容积使用率6、箱体后门必须加装密封装置，并且后门密封胶条必须耐油、耐腐蚀、耐老化，确保无污水泄漏；后门框和后门应具有足够的刚度，确保正常使用中不会出现变形，后门需有安全支撑装置。

车厢可卸式垃圾车（勾臂式）具体技术规格及性能要求
1. 1 车辆类别车厢可卸式垃圾车（勾臂式）
2. 2 底盘类别二类底盘
3. 3 发动机燃料种类柴油
4. 4 发动机排量(ml) ≥3856
5. 5 发动机功率（kw) ≥73
6. 6 排放标准国Ⅳ及以上
7.7 外廓尺寸长≥5.4m/宽≥1.98m/高≥2.3m
8.8 轮胎数 6
9.9 轮胎规格7.00-16 14PR
10.1
轴距（mm) ≥3300 0
11.1
轴数 2
1
12.钢板弹簧片数（片）8/9+5
13.1
转向形式方向盘(有转向助力）2
14.1
额定载质量（kg）≥4200 3
15.1
驾驶室准乘人数（人） 2
4
16.1
最高设计车速（km/h）≥80 5
整机要求保修期不低于12个月，并符合业主现有的垃圾箱对车辆的使用要求。

30轮式装载机采购说明具体技术规格及性能要求
铲斗容量m3≥1.7
额定载荷kg ≥3000
牵引能力KN ≥101
转向角度°≥35
最小转弯半径（铲斗外侧）mm 5674±50
发动机额定功率kw ≥92
动力形式先导操作
操作质量kg 10500±300 最大卸载高度mm ≥2903
相应卸载距离mm ≥1069
轮胎规格17.5-25-12PR
整机外形尺寸长*宽*高mm 7100*2500*3180 装载机需配置暖风机、标配空调，整机要求保修期不低于12个月。

厢可卸式垃圾车XSF/T002—2020目次前言..................................................................................................................................................n1范围.. (12)规范性引用文件 (13)术语和定义 (14)要求 (35)试验方法 (46)检验规则 (77)标志、包装、运输、储存和随车文件 (7)附录A（资料性附录）试验记录表 (8)IXSF/002—2020前言本标准按照GB/T1.1-2009(标准化工作导则第1部分:标准的结构和编写》给出的规则起草。

XSF/T935—2013厢可卸式垃圾车1范围本文件规定了厢可卸式垃圾车的术语和定义、要求、试验方法、检验规则、标志、包装、运输、储存和随车文件。

本标准适用于采用定型汽车底盘改装的厢可卸式垃圾车。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB1495汽车加速行驶车外噪声限值及测量方法GB1589道路车辆外廓尺寸、轴荷及质量限值GB/T3766液压系统通用技术条件GB4785汽车及挂车外部照明和光信号装置的安装规定GB7258机动车运行安全技术条件GB/T7932气动系统通用技术条件GB/T9969.1工业产品使用说明书总则GB11567.1汽车和挂车侧面防护要求GB11567.2汽车和挂车后下部防护要求GB/T12534汽车道路试验方法通则GB15741汽车和挂车号牌板（架）及其位置GB/T17350—2009专用汽车和专用挂车术语、代号和编制方法CJ/T280—2008塑料垃圾桶通用技术条件XSF/T252专用汽车定型试验规程XSF/T484汽车油漆涂层XSF/T587罐式汽车产品质量检验评定方法XSF/T625汽车用涂镀层和化学处理层JB/T5943工程机械焊接技术条件3术语和定义下列术语和定义适用于本文件。

垃圾清运车技术参数一、1.5T小型拉臂钩车数量：1辆1.概述1.5T小型拉臂钩车是一种新型的集垃圾收集和运输功能为一体的车辆。

它由汽车底盘和拉臂钩两大部分组成，配套的可卸式垃圾箱通过拉臂钩的整体装卸方式可与车体分离。

垃圾箱可独立作为城市垃圾小型收集站使用，垃圾收集满后，由小型拉臂车运往垃圾转运站或直接运往垃圾处理场倾倒。

该车辆主要用于城市垃圾的一级收集和运输，车辆必须保证装卸箱体时的作业安全，卸料后箱体内无残留垃圾。

2.主要技术参数●*底盘型号：SC1024CD32；*发动机型号：SD4AE453D；功率：45kw；排量：1809ml●*尾气排放标准：国Ⅲ；●燃油种类：柴油；●轴距：2850mm；●轮距（前/后）：1400/1278mm；●最小离地间隙：≥175mm；●外形尺寸（不含箱体）：总长4405mm；总宽1670mm；总高2045mm；●最高速度：80km/h；●最大爬坡度：≥30%；●最小转弯直径：≤13m；●*整备质量（不含箱体）：1530kg；●*额定载质量：830kg；●*整车总质量：2490kg；●前悬/后悬：665/890mm；●接近角/离去角：40/27°；●*拉臂钩采用世界知名品牌并提供相应清单和提供第三方拉载试验报告；●*拉臂钩起重能力：1.5T；●拉臂钩自重：350kg；●*后靠轮进入宽度：860mm；●自卸倾斜角度：48°；●*拉臂钩钩心至后靠轮长度：2125mm；●*钩心高度：990mm；●作业时间：≤50s；●采用全自动化控制方式，操纵方便、灵活，具有较高的人性化设计；●拉臂钩结构件主要材质为特高强度钢板，保证使用寿命不低于8年；底盘与拉臂钩连接部分的材质的屈服极限≥235N/mm2；●液压缸均安装安全阀,避免软管爆管或误操作时，垃圾箱下掉。

●在驾驶室、地面通过移动操作面板均可对拉臂钩操作控制，能保证驾驶员在驾驶室内完成提箱、卸箱及倾倒垃圾的全部操纵。

使用前请仔细阅读本说明书车厢可卸式垃圾车使用说明书前言车厢可卸式垃圾车是我公司根据市场及客户的需求开发的一种环卫专用车辆，专门用于运转城市中的厢装的生活垃圾。

整车性能稳定可靠，垃圾厢钩装、钩卸操作安全省力，自卸垃圾轻便快捷，整车所配厢密封性好，能消除二次污染，完全符合城市环保要求。

该车型采用汽车二类底盘，配备符合欧Ⅲ排放标准的发动机，具有优良的动力性和燃油经济性，良好的操纵稳定性，承载能力强，节能环保，是环卫部门、厂矿及住宅小区等理想的环卫车辆。

我公司产品实行质量三包，负责培训操作及维护人员，并为用户提供优良的售前和售后服务，消除用户的后顾之忧。

本说明书主要介绍侧装垃圾车的结构、技术性能参数、使用方法、维护保养常识。

可供汽车驾驶人员、车辆维修人员及有关管理人员应用和参考。

产品型号说明： xxx x x x x xx xx 企业名称代号车辆类别号主参数代号（总质量t）产品序号结构特征代号用途特征代号企业自定代码目 录一、主要技术参数 (1)二、基本结构与工作原理 (1)1.基本结构 (1)2.工作原理 (2)三、垃圾车使用安全注意事项 (3)四、垃圾车的使用 (3)（一）新车的磨合 (3)（二）驾驶与操作步骤 (8)（三）注意事项 (14)五、保养维护 (14)（一）底盘保养 (15)（二）作业装置保养 (15)六、常见故障与排除 (15)七、随车文件 (16)八、随车工具 (16)一 主要技术参数作为垃圾车驾驶和操作维修人员，必须熟悉垃圾车的主要技术参数，了解各部分基本结构和各种装置的作用、性能和相互关系，使其保持良好的工作状态，充分发挥垃圾车的作用。

二、基本结构与工作原理1.基本结构：车厢可卸式垃圾车是在北汽福田汽车股份有限公司生产的福田牌汽车二类底盘的基础上改装的新型垃圾收集及运输车辆。

该车设计了一套拉臂钩上装系统，通过油缸的伸缩带动拉臂钩的摆动，可完成对密封式垃圾车厢的钩装、钩卸和卸料作业。

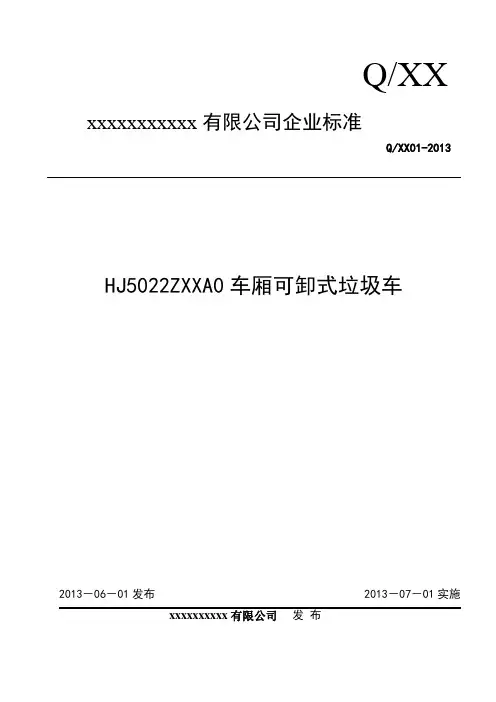

Q/XXxxxxxxxxxxx有限公司企业标准Q/XX01-2013 HJ5022ZXXA0车厢可卸式垃圾车2013－06－01发布2013－07－01实施xxxxxxxxxx有限公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 型号、型式及主要技术参数 (1)3.1型号 (1)3.2型式 (2)3.3主要技术参数 (2)4 技术要求 (2)4.1整车 (2)4.2外观 (3)4.3部件 (3)5 试验方法 (3)5.1试验条件 (3)5.2外观检查 (3)5.3整车防护装置试验 (3)5.4整车性能试验 (3)5.5空载性能试验 (3)5.6锁紧机构试验 (3)5.7卸料角试验 (4)5.8作业时间试验 (4)5.9油缸沉降量试验 (4)5.10液压系统渗漏 (4)5.11可靠性试验 (4)6 检验规则 (5)6.1出厂检验 (5)6.2型式检验 (5)7 标志、包装、运输、贮存和随车技术文件 (5)8 质量保证 (6)前言本标准的编写符合GB／T1.1-2000《标准化工作导则》第一单元；标准化的起草与表述规则第一部分：《标准化编写的基本规定》。

本标准的编写能有效地执行企业标准化对产品生产的技术监督，提供生产验收的技术依据，作为产品制造检验及用户验收的依据。

本标准自2013年7月1日起实施。

本标准由XXXXXXXXX有限公司提出。

本标准由XXXXXXX有限公司标准化委员会负责起草。

本标准主要起草人：zxxx xxx车厢可卸式垃圾车1 范围本标准规定了xxxxxx有限公司生产的HJ5022ZXXA0型车厢可卸式垃圾车的要求、试验方法、检验规则和标志、包装、运输、贮存及质量保证。

本标准适用于采用定型的SC1022DB4N汽车二类底盘改装的HJ5022ZXXA0型车厢可卸式垃圾车（以下简称垃圾车）。

2 规范性引用文件下列文件中的有关条款通过引用而成为本标准的条款。

凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本标准，但提倡使用本标准的各方探讨使用其最新版本的可能性。

洁神（JIESHEN）牌系列车厢可卸式垃圾车使用维修安全说明书前言欢迎您使用青海洁神装备制造集团有限公司产品。

QJS5020/5070/5080/5121/5160/5161/5165/5254/5255XXL车厢可卸式垃圾车是青海洁神装备制造集团有限公司与欧洲著名的芬兰HIYAB公司合作开发的新产品。

产品底盘采用东风、重汽、陕汽、长安、福田、庆铃牌等柴油、燃气载货汽车底盘，上装为原装进口MULTILIFT（马提力）整体自装卸拉臂钩。

该产品配装弧形板箱体，集吊装、运输、倾卸于一身，具有一车多斗、循环运输、作业成本低等特性；广泛用于城建、环卫、医疗、军队、运输等部门的生活、建筑及工业废物或货物的收集清运。

产品以其成熟的技术，稳定的质量，卓越的性能而成为垃圾收集转运车辆的首选产品。

说明书介绍了车厢可卸式垃圾车的简要技术特性、结构、使用、保养和故障分析等内容。

关于底盘结构、使用、保养和故障分析等请参阅底盘的“驾驶员手册”。

请您在使用车厢可卸式垃圾车前，认真阅读本书和随车底盘“驾驶员手册”；以便尽快地熟悉车辆，掌握正确操作方法及维护知识。

说明书是根据2007年7月生产的产品编制而成的。

由于产品结构在不断地改进和完善，可能出现本书与产品不符的情况，请您接到新车后，认真检查、核对，按照本书和底盘说明书进行使用和维护，更改恕不通知。

目录1. 使用本手册................1.1 根据预定目标使用本手册............2. 产品描述................2.1主要技术参数........................2.2 主要零部件..2.3 产品标识......3. 安全性指示和规范....3.1 设备上的安全指示说明.........................4. 在使用过程中的一般性安全措施...........................................4.1 地面状况......4.2 工作区域内推荐使用的安全措施.....................................4.3 健康和安全风险..................................................4.4 拉臂钩设备中的安全设施...........................................4.5 操作箱的安全性.................................................4.6 紧急事故处理................................................4.7 安全指示和日常保养...........................................5. 装载或卸载箱体过程中的安全性措施......................................5.1 拾起箱体....5.2 机械锁定....5.3 液压箱体锁定（可选项）.............................................5.4 装载或卸载箱体.......................................5.5 箱体冻结在地面上........................................5.6 紧急事故处理.................................................6. 在卡车的装载、卸载和自卸过程中的安全性措施...............................6.1 倒退卡车....6.2 空气悬挂装置...................................................6.3 卡车和箱体不在同一条线上..........................................6.4 箱体前面的障碍物.............................................6.5 拾起箱体....6.6 检查箱体导轮（后辊轮）...........................................6.7 在装载、卸载和自卸过程中留意周边情况...........................7. 操作和使用常规说明............................................7.1 操作箱体....7.2 装载箱体....7.3 卸载箱体....7.4 在有重载的情况下装卸长形物体......................................7.5 自卸/降低箱体.................................................8. 在拖车或者平台上装载/卸载箱体...........................................8.1 将箱体推到拖车或者平台上.........................................8.2 从拖车或者平台上拉动箱体....................................9. 在将卡车开走之前..10. 紧急事故处理..........11. 箱体..........................11.1 箱体的长度11.2 钩环中心高度/轨道高度........................................12. 定期检查和保养计划........................................................12.1 驾驶员进行的每日检修和保养........................................12.2 驾驶员进行的每日检修和保养......................................12.3 驾驶员进行的每月保养..........................................12.4 年度保养....13. 故障排除..................14. 技术规范..................14.1 尺寸............14.2 润滑............14.3 液压油........1. 使用本手册本手册是为负责操作洁神牌QXL5046/5066/5163/5166/5168/5252/5256/5257/5258ZXXL/QJS5251/5252ZXXL车厢可卸式垃圾车的人员而准备的，主要介绍了如何安全地操作设备及如何正确地对它进行保养。

ICSQ/JZJ 江苏征进特种车辆制造有限公司企业标准Q/JZJ 001—2019车厢可卸式垃圾车文稿版次选择2019-11-20发布2019-12-01实施前言本标准根据GB/T1.1-2009《标准化工作导则第一部分：标准的结构和编写》的规定，参照QC/T 52-2005《垃圾车》。

本标准自修订之日起有效期三年，到期重新复审。

本标准由江苏征进特种车辆制造有限公司提出。

本标准起草单位：江苏征进特种车辆制造有限公司。

本标准主要起草人:孙阳、唐顺。
