勾臂垃圾车优势特点_勾臂垃圾车厂家

车厢可卸式垃圾车（勾臂式）具体技术规格及性能要求
1. 1 车辆类别车厢可卸式垃圾车（勾臂式）
2. 2 底盘类别二类底盘
3. 3 发动机燃料种类柴油
4. 4 发动机排量(ml) ≥3856
5. 5 发动机功率（kw) ≥73
6. 6 排放标准国Ⅳ及以上
7.7 外廓尺寸长≥5.4m/宽≥1.98m/高≥2.3m
8.8 轮胎数 6
9.9 轮胎规格7.00-16 14PR
10.1
轴距（mm) ≥3300 0
11.1
轴数 2
1
12.钢板弹簧片数（片）8/9+5
13.1
转向形式方向盘(有转向助力）2
14.1
额定载质量（kg）≥4200 3
15.1
驾驶室准乘人数（人） 2
4
16.1
最高设计车速（km/h）≥80 5
整机要求保修期不低于12个月，并符合业主现有的垃圾箱对车辆的使用要求。

30轮式装载机采购说明具体技术规格及性能要求
铲斗容量m3≥1.7
额定载荷kg ≥3000
牵引能力KN ≥101
转向角度°≥35
最小转弯半径（铲斗外侧）mm 5674±50
发动机额定功率kw ≥92
动力形式先导操作
操作质量kg 10500±300 最大卸载高度mm ≥2903
相应卸载距离mm ≥1069
轮胎规格17.5-25-12PR
整机外形尺寸长*宽*高mm 7100*2500*3180 装载机需配置暖风机、标配空调，整机要求保修期不低于12个月。

摆臂式垃圾车功能介绍及使用说明一、功能介绍1.垃圾收集：摆臂式垃圾车主要用于收集垃圾。

通过机械臂将垃圾箱提起并倾倒到车辆后部的储存区域，实现一次性收集多个垃圾箱，大大提高了收集效率。

2.垃圾运输：垃圾车装满垃圾后，可以直接运输到垃圾处理中心或垃圾填埋场。

具有大容量的储存区域可容纳大量垃圾，减少车辆的频繁往返，节约了时间和燃料成本。

3.自动倾倒：摆臂式垃圾车具有自动倾倒功能，即在达到指定地点后，车辆底部的储存区域会自动翻转倾倒，将垃圾倾倒到处理区域。

这项功能提高了操作的安全性和效率，减少了人工操作所带来的安全风险。

4.可调节机械臂：摆臂式垃圾车的机械臂长度和高度可以进行调节，以适应不同高度的垃圾箱。

这项功能确保了机械臂的稳定性和适应性，从而提高了工作的灵活性和可靠性。

5.远程控制：摆臂式垃圾车配备有远程控制系统，操作人员可以通过遥控器控制车辆移动、机械臂伸缩等操作，无需亲自上车进行操作。

这种远程控制功能提高了操作的便捷性和安全性。

二、使用说明1.操作人员培训：在使用摆臂式垃圾车之前，操作人员应接受相应的培训，了解车辆的结构和操作流程，以确保操作的安全性和准确性。

2.检查车辆：每次使用前，应对车辆进行检查，包括机械臂、液压系统、倾倒机构等部件的工作状态，确保没有异常情况发生。

3.垃圾箱装载：操作人员将垃圾箱放置在车辆侧面，调整机械臂的长度和高度，确保机械臂准确地抓住垃圾箱，并将其提升到车辆上。

在装载过程中，要保持平稳，避免垃圾箱摇晃。

4.垃圾倾倒：当车辆储存区域装满垃圾时，操作人员将车辆驶往垃圾处理中心或垃圾填埋场。

在此之前，应确认目的地的倾倒设备是否准备就绪，并确保周围的环境安全。

5.按下自动倾倒按钮后，车辆底部的储存区域会自动翻转倾倒，将垃圾倾倒到处理区域。

在倾倒过程中，操作人员应保持一定的距离，确保安全。

6.远程控制：在操作过程中，操作人员可以通过远程控制器进行车辆的移动和机械臂的伸缩。

操作人员应熟悉遥控器的使用方法，并将其用于确保操作的灵活性和安全性。

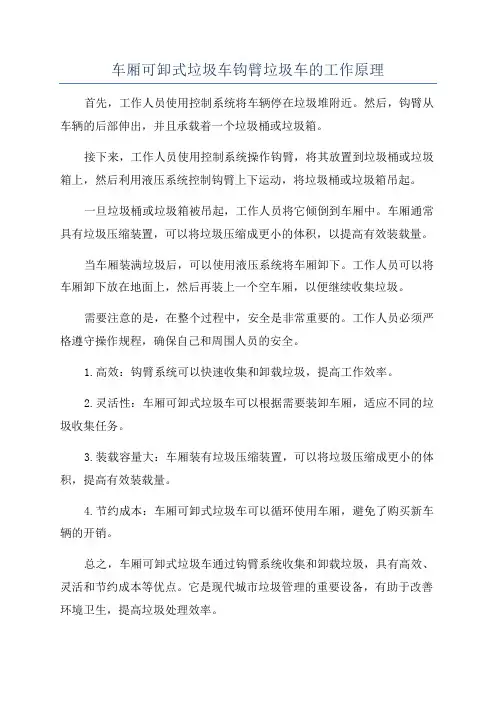

车厢可卸式垃圾车钩臂垃圾车的工作原理首先，工作人员使用控制系统将车辆停在垃圾堆附近。

然后，钩臂从车辆的后部伸出，并且承载着一个垃圾桶或垃圾箱。

接下来，工作人员使用控制系统操作钩臂，将其放置到垃圾桶或垃圾箱上，然后利用液压系统控制钩臂上下运动，将垃圾桶或垃圾箱吊起。

一旦垃圾桶或垃圾箱被吊起，工作人员将它倾倒到车厢中。

车厢通常具有垃圾压缩装置，可以将垃圾压缩成更小的体积，以提高有效装载量。

当车厢装满垃圾后，可以使用液压系统将车厢卸下。

工作人员可以将车厢卸下放在地面上，然后再装上一个空车厢，以便继续收集垃圾。

需要注意的是，在整个过程中，安全是非常重要的。

工作人员必须严格遵守操作规程，确保自己和周围人员的安全。

1.高效：钩臂系统可以快速收集和卸载垃圾，提高工作效率。

2.灵活性：车厢可卸式垃圾车可以根据需要装卸车厢，适应不同的垃圾收集任务。

3.装载容量大：车厢装有垃圾压缩装置，可以将垃圾压缩成更小的体积，提高有效装载量。

4.节约成本：车厢可卸式垃圾车可以循环使用车厢，避免了购买新车辆的开销。

总之，车厢可卸式垃圾车通过钩臂系统收集和卸载垃圾，具有高效、灵活和节约成本等优点。

它是现代城市垃圾管理的重要设备，有助于改善环境卫生，提高垃圾处理效率。

垃圾压缩箱转运箱勾臂车维修保养方案1、勾臂车的特点和维修保养◎勾臂车的特点勾臂车的系统分为重型车的底盘和上装系统，重型车的底盘和其他车的底盘是基本一样的，唯一不一样的就是带有的液压油泵和液压系统。

在勾臂车上的液压油泵和液压系统准为进口产品，耐用、质量好；上装系统有拉臂、滑臂、锁紧和支撑等配件及管路组成，一般采用电控气来操纵多路阀，从而控制各个油顶的伸出回缩，各个部位采用接近开关自动落锁开锁和报警装置，控制开关采用急停误操作报警装置。

液压管路之间有自锁、互锁装置，拉臂钩用锰钢材料制作，强度高、使用寿命长。

勾臂车与压缩箱、转运箱通过拉钩连接，属于硬连接，具有操控更准确、更快捷、装卸时间短、作业效率高的特点。

◎勾臂车的维修及保养由于勾臂车使用的频率非常高，所以必须有专业的维修保养流程，间隔时间、间隔里程都有限制，所以要及时对车辆进行维修保养。

1、每月对车辆及上装打锂基黄油润滑，车辆发动机每一万公里更换发动机机油及滤芯；2、每年更换一次空调滤芯，每行驶三万公里定期检查或更换刹车片；3、每两年更换一次齿轮油，液压油每年更换一次，并同时清洗或更换液压油滤芯；4、高压油管每两年定期更换，对上装的各传感器定期检查，以防在正常工作时出现异常而引发安全问题，特别是上装后支撑轮随时检查，发现问题及时维修。

5、保持车辆正常运营，充分发挥车辆的效能，使其具有良好的技术状态，延长使用寿命，节省开支、节约费用。

2、压缩箱及转运箱的特点及维修保养◎压缩箱的特点及保养维护压缩箱具有自动反复压缩及蠕动压缩功能、作业自动化、垃圾收集方便，垃圾集中压缩效率高、密封性好、无二次环境污染、占地空间小、运输方便快捷等特点。

1、日检查：每天及时清除机体上和料斗内的垃圾、清放污水舱内的污水，以保持箱体清洁、保持设备及周围的清洁卫生。

每次使用前及设备运行过程中，需随时观察电源连接是否正常，箱显示器的各项数据是否正常，油箱内的油位、油温是否正常。

注意：油温最高不超过60°，每压缩两箱垃圾需对污水舱内的油顶和液压油管进行检查一次，确定是否有漏油、漏垃圾现象，并适时进行维修。

车厢可卸式垃圾车具体技术规格及性能要求车厢可卸式垃圾车(勾臂式)是一种用于收集、运输和卸载垃圾的特种车辆。

它具有良好的操作性能和高效的垃圾处理能力，能够有效地提高城市垃圾处理的效率。

下面将详细介绍车厢可卸式垃圾车(勾臂式)的具体技术规格和性能要求。

1.车辆参数：
-整车外形尺寸：长度、宽度、高度
-整车总质量
-有效载荷
2.发动机：
-发动机型号和功率
-排放标准要求
-最高行驶速度
3.垃圾箱：
-垃圾箱容积
-垃圾箱材质和厚度要求
-箱体开口形式和尺寸
-垃圾箱防漏性能要求
4.倾倒方式：
-倾倒角度
-卸货高度
-卸货时间要求
5.勾臂系统：
-勾臂型式和结构
-勾臂长度和伸缩程度
-倾斜角度范围
-承载能力和稳定性要求
6.操作控制系统：
-控制方式：手动控制、液压控制或电子控制
-操作台和按键布置
-控制系统的响应时间和精确度要求
7.安全和环保性能：
-车辆安全装置要求：包括反向监视系统、防滑装置等-噪音限制要求
-环保排放要求
8.维护和保养要求：
-维护周期和维护工作内容
-零部件的可更换性和维修性
-故障检测和报警系统
以上是车厢可卸式垃圾车(勾臂式)的具体技术规格和性能要求的一些重要参数。

在制定这些规格和要求时，需要根据垃圾处理的实际需求和环境条件来确定，以提高垃圾处理的效率和安全性。

此外，还需要考虑车辆的可靠性、经济性和环保性，以保证其长期稳定运行和符合环保要求。

1、拉臂式垃圾车介绍拉臂式垃圾车，又称：箱体可卸式垃圾车、车厢可卸式垃圾车和勾臂式垃圾车，它是一种采用可伸缩的钩臂实现垃圾箱的二次吊装，可将垃圾箱自行吊上放下，并可自动倾倒垃圾的专用环卫垃圾运输车辆。

拉臂式垃圾车拥有结构简单，操作稳定方便，装卸效率高，机械化程度高，节省人力等优点。

2、拉臂式垃圾车的品种拉臂式垃圾车品种有：东风拉臂式垃圾车、一汽解放拉臂式垃圾车、长安拉臂式垃圾车、福田时代小卡拉臂式垃圾车、五十铃拉臂式垃圾车等等。

湖北厦工楚胜专用汽车制造有限公司生产的拉臂式垃圾车，采用高新设计可摆动的钩臂，垃圾箱由框架、开启油缸、滑轮、后门和若干加强框架与钢板焊接而成。

拉臂式垃圾车调换货厢快捷方便，货厢上带盖（倒垃圾时可翻开），可防止在垃圾收集过程中，或是在垃圾装卸的运输过程中产生二次污染。

一车可配备多个拉臂箱进行循环作业，大大提高了垃圾车的使用效率。

拉臂车垃圾厢体可选用碳钢、不锈钢材质、内部采取环氧树脂防腐处理，改装部分与原车底盘为可分离式，维修方便且保持了原车的机动性及行驶性能。

我厂长期为用户提供各种垃圾车配件、垃圾车配套垃圾箱（桶），欢迎有采购需要的客户来电咨询洽谈！3、拉臂式垃圾车工作原理及结构组成拉臂式垃圾车是在底盘上设附车架，在附车架上安放垃圾箱，并安装吊装装置。

拉臂式垃圾车拉臂主液压缸是吊装、卸载垃圾的主要传动装置，控制其伸缩可完成吊装垃圾箱、卸倒垃圾以及卸下空垃圾箱的工作。

拉臂式垃圾车的拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端，另一端则连接在拉臂上。

拉臂式垃圾车的拉臂机构主要由多种换向阀、平衡阀、箱体锁定装置、平衡稳定装置、拉臂钩等组成。

多路换向阀：保证了投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。

平衡稳定装置：独特结构的后平衡装置能保证在钩箱与卸箱的过程中，起辅助支撑作用。

加大整车的重心范围，工作中更加安全可靠。

使整车具有了可靠的使用稳定性。

拉臂钩的材质：全部采用欧洲最新设计，品种多，结构规格全。

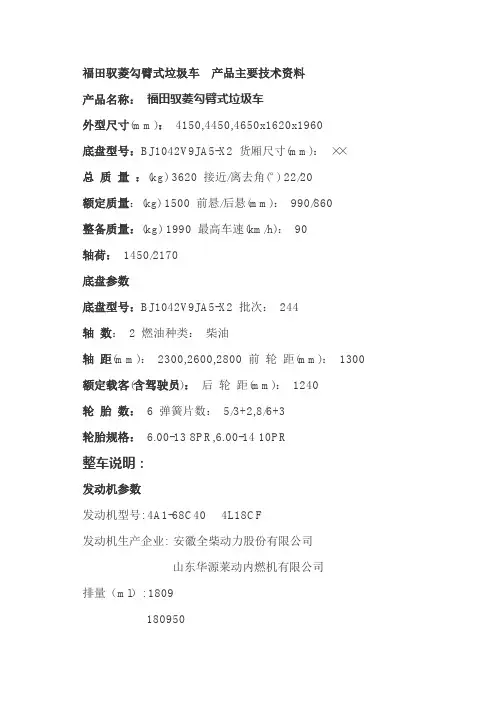

福田驭菱勾臂式垃圾车产品主要技术资料
产品名称：福田驭菱勾臂式垃圾车
外型尺寸(mm)：4150,4450,4650x1620x1960
底盘型号：BJ1042V9JA5-X2 货厢尺寸(mm)：××
总质量：(kg) 3620 接近/离去角(° ) 22/20
额定质量：(kg) 1500 前悬/后悬(mm)：990/860
整备质量：(kg) 1990 最高车速(km/h)：90
轴荷：1450/2170
底盘参数
底盘型号：BJ1042V9JA5-X2 批次：244
轴数：2 燃油种类：柴油
轴距(mm)：2300,2600,2800 前轮距(mm)：1300 额定载客(含驾驶员)：后轮距(mm)：1240
轮胎数： 6 弹簧片数：5/3+2,8/6+3
轮胎规格： 6.00-13 8PR,6.00-14 10PR
整车说明：
发动机参数
发动机型号: 4A1-68C40 4L18CF
发动机生产企业: 安徽全柴动力股份有限公司
山东华源莱动内燃机有限公司
排量（ml）: 1809
180950
功率（kw）50
排放标准：国四
燃料种类：柴油
其它资料
专用功能说明：
侧防护采用冷弯型钢/Q235-A,螺栓连接。

后防护采用冷弯型钢/Q235-A, 焊接连接。

后防护截面高度尺寸200mm, 截面宽度尺寸50mm,下边缘离地高度380mm。

仅采用4A1-68C40发动机。

使用前请仔细阅读本说明书车厢可卸式垃圾车使用说明书前言车厢可卸式垃圾车是我公司根据市场及客户的需求开发的一种环卫专用车辆，专门用于运转城市中的厢装的生活垃圾。

整车性能稳定可靠，垃圾厢钩装、钩卸操作安全省力，自卸垃圾轻便快捷，整车所配厢密封性好，能消除二次污染，完全符合城市环保要求。

该车型采用汽车二类底盘，配备符合欧Ⅲ排放标准的发动机，具有优良的动力性和燃油经济性，良好的操纵稳定性，承载能力强，节能环保，是环卫部门、厂矿及住宅小区等理想的环卫车辆。

我公司产品实行质量三包，负责培训操作及维护人员，并为用户提供优良的售前和售后服务，消除用户的后顾之忧。

本说明书主要介绍侧装垃圾车的结构、技术性能参数、使用方法、维护保养常识。

可供汽车驾驶人员、车辆维修人员及有关管理人员应用和参考。

产品型号说明： xxx x x x x xx xx 企业名称代号车辆类别号主参数代号（总质量t）产品序号结构特征代号用途特征代号企业自定代码目 录一、主要技术参数 (1)二、基本结构与工作原理 (1)1.基本结构 (1)2.工作原理 (2)三、垃圾车使用安全注意事项 (3)四、垃圾车的使用 (3)（一）新车的磨合 (3)（二）驾驶与操作步骤 (8)（三）注意事项 (14)五、保养维护 (14)（一）底盘保养 (15)（二）作业装置保养 (15)六、常见故障与排除 (15)七、随车文件 (16)八、随车工具 (16)一 主要技术参数作为垃圾车驾驶和操作维修人员，必须熟悉垃圾车的主要技术参数，了解各部分基本结构和各种装置的作用、性能和相互关系，使其保持良好的工作状态，充分发挥垃圾车的作用。

二、基本结构与工作原理1.基本结构：车厢可卸式垃圾车是在北汽福田汽车股份有限公司生产的福田牌汽车二类底盘的基础上改装的新型垃圾收集及运输车辆。

该车设计了一套拉臂钩上装系统，通过油缸的伸缩带动拉臂钩的摆动，可完成对密封式垃圾车厢的钩装、钩卸和卸料作业。

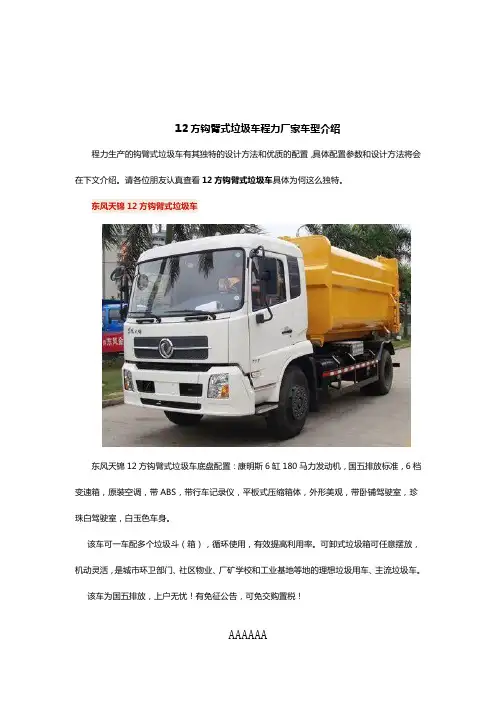

12方钩臂式垃圾车程力厂家车型介绍程力生产的钩臂式垃圾车有其独特的设计方法和优质的配置，具体配置参数和设计方法将会在下文介绍。

请各位朋友认真查看12方钩臂式垃圾车具体为何这么独特。

东风天锦12方钩臂式垃圾车东风天锦12方钩臂式垃圾车底盘配置：康明斯6缸180马力发动机，国五排放标准，6档变速箱，原装空调，带ABS，带行车记录仪，平板式压缩箱体，外形美观，带卧铺驾驶室，珍珠白驾驶室，白玉色车身。

该车可一车配多个垃圾斗（箱），循环使用，有效提高利用率。

可卸式垃圾箱可任意摆放，机动灵活，是城市环卫部门、社区物业、厂矿学校和工业基地等地的理想垃圾用车、主流垃圾车。

该车为国五排放，上户无忧！有免征公告，可免交购置税！AAAAAA程力公司其他公司原厂底盘，全国联保，不更换任何原厂配件，假一赔十！个别小厂为追求利润，采用组装底盘，或更换原厂轮胎、配件获利。

罐体全部采用武钢产国标碳钢板制作，钢板型号：碳钢Q235/Q345、不锈钢304可选，按照不同容积分为4mm板材、5mm板材、6mm板材制作。

罐体5年保修！非国标板材，实际厚度不能达标，标称4mm，实际厚度仅为3mm.AAAAAA1.罐体焊接全部采用CO2气体保护自动焊接，整罐为直缝焊一次成型，前后封头采用国家标准对接焊，机械折边，一次性压制成型，圆弧形对接焊，抗冲击力和拉力强。

焊接质量可靠，外型美观。

2.由于洒水车罐身主体是薄板结构，所有单元件是冷冲压成形，因此易造成回弹较大，边缘应力过于集中，如工装顺序选择不当，点固焊接后，在焊接内应力的作用下，薄板可能失稳，产生波浪变形，影响结构的外形及承载能力。

为此，我们采用刚性因定胎具点固，采用合理的工装顺序、焊接顺序，并注意点固焊缝尺寸。

实践证明，点固焊缝尺寸为50/200mm为佳。

采用以上措施后，成形后的罐体变形较小，达到了设计要求。

3.罐体的截面形状为椭圆形或方圆形，内部制造成多仓室结构，各个仓室用加强防波隔板隔开，具有防波防荡作用。

勾臂式垃圾箱实施方案一、背景介绍随着城市化进程的加快和人口的不断增加，垃圾处理成为了城市管理的一大难题。

传统的垃圾箱存在着垃圾易溢出、异味扩散、环卫工人操作不便等问题，给城市环境和市民生活带来了诸多不便。

因此，引进更加智能、高效的垃圾处理设备成为了当务之急。

二、勾臂式垃圾箱的特点勾臂式垃圾箱是一种新型的垃圾处理设备，其特点是可以自动收集、压缩和封存垃圾，减少了垃圾的体积和异味的扩散。

此外，勾臂式垃圾箱还具有智能化管理、自动化运行、环保节能等优点，可以有效改善城市垃圾处理的现状。

三、勾臂式垃圾箱实施方案1. 布局规划在城市各个区域选择合适的位置，布置勾臂式垃圾箱，以满足市民的日常生活需求。

根据人口密集度和垃圾产生量确定垃圾箱的数量和位置，确保覆盖面广，服务周到。

2. 技术支持引进先进的勾臂式垃圾箱设备，并进行技术培训和维护保养，确保设备的正常运行和使用寿命。

同时，建立定期检查和维护的机制，及时发现和解决设备故障，保障垃圾处理的连续性。

3. 管理运营建立垃圾箱的实时监控系统，对垃圾箱的使用情况、垃圾填充量、清运情况进行实时监测和数据记录，为城市管理部门提供决策依据。

同时，加强对环卫工人的培训和管理，提高他们的操作技能和服务意识，确保垃圾箱的正常使用和清运。

4. 宣传推广通过各种宣传渠道，向市民普及勾臂式垃圾箱的使用方法和环保意义，提高市民的环保意识和垃圾分类投放的积极性。

同时，加强与社区居民的沟通和交流，听取他们的意见和建议，共同维护好城市的环境卫生。

四、实施效果通过实施勾臂式垃圾箱方案，可以有效改善城市垃圾处理的现状，减少垃圾的溢出和异味的扩散，提高垃圾处理的效率和环保水平。

同时，也可以提升城市管理的智能化和科学化水平，为城市的可持续发展做出积极贡献。

五、结语勾臂式垃圾箱实施方案的推行，需要政府部门、环卫公司、社区居民等多方合作，共同努力，才能取得良好的效果。

希望通过我们的努力，能够为城市的环境卫生和市民的生活质量带来积极的改变，让城市更加美丽、整洁、宜居。
