煤矿机械化改造的供配电系统设计方案

煤矿井下供电系统的规划与改造井下供电系统在煤矿的安全生产中起着至关重要的作用。

合理的规划与改造能够确保供电系统的稳定性和安全性，提高矿井的生产效率。

本文将探讨煤矿井下供电系统的规划与改造，旨在为相关从业人员提供参考。

一、现状评估与规划在进行井下供电系统规划和改造之前，首先需要对现有的供电系统进行全面的评估。

评估主要包括以下几个方面：1.供电设备状态评估：检查井下供电设备的老化程度、运行状态和安全隐患，包括电缆、变压器、配电箱等。

2.供电线路评估：评估供电线路的可靠性和负荷情况，确定是否需要进行线路的拓展和改造。

3.电力负荷评估：分析矿井的用电负荷情况，确保供电系统能够满足矿井的正常生产需求。

在评估完成后，可以进行供电系统的规划。

规划应根据评估结果和矿井的实际情况进行，明确以下几个方面内容：1.设备更新换代计划：根据供电设备的老化情况，确定逐步更换的计划，并制定相应的预算。

2.电缆敷设和布线方案：考虑井下环境的复杂性，选择适合的电缆类型和敷设方式，并制定合理的布线方案。

3.可行性分析和决策：对规划方案进行可行性分析，包括经济性、可操作性等，最终确定最佳的规划方案。

二、改造与优化在规划完成后，需要进行井下供电系统的改造与优化。

改造与优化主要包括以下几个方面内容：1.设备改造与新设备引进：根据规划方案，逐步进行设备的改造和新设备的引进，确保设备的安全、可靠和高效。

2.电缆敷设和布线：根据规划方案进行电缆的敷设和布线，确保电缆的正常运行和使用寿命。

3.配电系统改进：对配电系统进行改进，提高供电系统的灵活性和可靠性，确保电力负荷的合理分配。

4.安全措施完善：改造过程中要充分考虑矿井的安全因素，采取相应的安全措施，确保改造过程的安全性。

三、运行与维护供电系统的运行与维护对于煤矿的安全生产至关重要。

在改造完成后，需要确保供电系统的正常运行，并进行日常的维护和检修。

主要包括以下几个方面：1.运行监测与管理：对供电系统进行实时监测，及时发现和排除运行故障，提高供电系统的可靠性。

供电系统改造方案设计章丘矿业有限公司官庄一号煤矿二○○五年二月二十一日供电系统改造方案设计一、矿井供电概况：官庄一号煤矿供电系统为官庄变电所10KV出线，官辛线完成主井及在井田北部建立的地面变电所的供电；一台S7-400/10变压器和一台S7-200/10变压器组成地面供电系统，380V供电分别馈出二条3×70+1×25电缆，用钻孔敷设电缆供井下。

副井用电来自官张线10KV线路，供地面160KV A和200KV A变压器。

160KV A变压器供井上，200KV A 变压器供井下部分设备。

矿井的供电为单回路，备用电源为钻孔2台6160A-160KW发电机，主井为保证通风为616A-160KW发电机一台（风机为30KW轴流式风机两台，一台使用，一台备用），副井160KW发电机供井下，84KW发电机供提升及井上照明与维修(详见供电系统图)。

随着矿井的延深和开拓，排水设备的增加和深部开采及涌水量的增大，在现有供电基础上不能满足其生产要求。

矿井的抗灾能力，尤其在汛期涌水量增加的情况下，供电情况尤显不足。

二、供电系统改造及方案设计：为摆脱上述供电系统等诸多不足矛盾和影响，经集团公司及官庄矿业公司研究决定，对原供电系统进行改造：1、淘汰不合格及高能耗设备。

2、计划矿井的一回路供电来自官庄变电站的官辛线10KV供电线路。

3、备用线路来自普集供电站的普海线10KV供电线路，形成双回路供电，高压下井。

4、在井田北部排水钻孔新建地面变电所一处，建筑面积为20×5=100平方米。

5、地面变电所安装11台GG-1A高压开关柜，2台直流电源屏。

其中PT柜2台，进线柜2台，所用变1台，主、副井地面供电2台，井下供电2台，母联柜2台。

10KV直供井下中央变电所，高压电缆为3×50-YGV型铠装电缆，长度250米二条，钻孔钢丝绳敷设，每6米固定一次。

钻孔直径为273mm，敷设直径219mm钢管为井壁管，钻孔深度为200米。

煤矿机电系统建设实施方案一、前言煤矿机电系统是煤矿生产的重要支撑，它的建设与运行直接关系到煤矿的安全生产和经济效益。

为了提高煤矿机电系统的可靠性和安全性，制定一套科学的实施方案显得尤为重要。

本文档旨在对煤矿机电系统建设实施方案进行详细阐述，确保系统建设的顺利进行。

二、系统概况煤矿机电系统主要包括供电系统、照明系统、通风系统、排水系统、输送系统等。

这些系统是煤矿生产的重要保障，其建设和运行直接影响到煤矿的生产效率和安全生产。

因此，对煤矿机电系统的建设实施方案必须进行全面的规划和设计。

三、建设目标1. 提高供电系统的可靠性和稳定性，确保煤矿生产的持续进行；2. 优化照明系统，提高照明质量，保障矿工的工作安全；3. 完善通风系统，保证矿井内空气的清新和充足；4. 加强排水系统建设，防止矿井内水患事故的发生；5. 提升输送系统的效率和安全性，确保煤矿物资的顺利运输。

四、建设方案1. 供电系统建设方案（1）优化供电线路布局，提高供电系统的可靠性和稳定性；（2）引进先进的供电设备，提高供电效率，减少能源浪费；（3）建立完善的供电保障措施，确保煤矿生产不受电力供应的影响。

2. 照明系统建设方案（1）选用高效节能的照明设备，提高照明质量，降低能源消耗；（2）合理布局照明设备，保证矿工的工作安全和舒适度；（3）定期检查和维护照明设备，确保其正常运行。

3. 通风系统建设方案（1）优化通风系统布局，提高通风效率，保证矿井内空气的清新和充足；（2）引进先进的通风设备，提高通风系统的稳定性和可靠性；（3）建立完善的通风管理制度，确保通风系统的正常运行。

4. 排水系统建设方案（1）加强排水管道的建设，确保矿井内水的及时排除；（2）建立完善的排水管理制度，定期检查和维护排水设备；（3）配备应急排水设备，应对突发水患事故。

5. 输送系统建设方案（1）优化输送线路布局，提高输送效率，减少物资损耗；（2）引进先进的输送设备，提高输送系统的稳定性和安全性；（3）建立完善的输送管理制度，确保输送系统的顺利运行。

矿井设备选型及供电系统设计1. 概述矿井设备选型及供电系统设计是矿业工程中至关重要的一环。

矿井的设备选型决定了矿井的生产能力和效益，而供电系统的设计则直接影响到矿井设备的运行稳定性和安全性。

本文将介绍矿井设备选型的基本原则和常用设备，并探讨矿井供电系统的设计参数和优化方案。

2. 矿井设备选型在矿井设备选型时，需要综合考虑矿井的规模、矿石性质、开采方法以及经济效益等因素。

以下是一些常见的矿井设备选型原则：选型的设备应能满足矿井的特殊要求，包括矿石的性质、开采工艺和工作环境等。

例如，对于需要进行深孔钻探的矿井，选用合适的钻机是必要的。

2.2 可靠性原则设备的可靠性直接关系到矿井的生产效率和安全性。

选型时应选择具有高可靠性的设备，以减少设备故障对矿井生产的影响。

同时，备件的可及性和维修便捷性也是选型的考虑因素。

2.3 经济性原则选型的设备应具有合理的价格和运营成本。

即使设备价格较高，但其运营成本低、寿命长、维修费用较少，并且能够提高矿井的生产效率，仍可以考虑选用。

在选型时应关注设备的环保性能。

选择环保型设备有助于减少矿井对环境的污染，并且符合国家环保政策和法规的要求。

常用的矿井设备包括矿山提升设备、煤矿通风设备、矿井掘进设备等。

3. 供电系统设计矿井的供电系统设计是为矿井设备提供稳定可靠的电力供应。

以下是供电系统设计的一些重要参数和优化方案：3.1 电源参数供电系统的电源参数包括电压、频率、功率和相数等。

选用合适的电源参数可以提高设备的运行效率和安全性。

例如，大型矿井通常选择高压供电，以减少输电损耗，提高功率传输效率。

3.2 电力负荷电力负荷是指矿井设备对电力的需求量。

根据设备的功率、数量和工作时间等因素，合理评估和安排电力负荷，可以确保供电系统的稳定性和可靠性。

此外，预留一定的负荷余量可以应对突发荷载增加的情况。

3.3 电缆敷设电缆敷设是供电系统设计中需要关注的重要环节。

合理的电缆敷设方案可以减少电缆的损耗、故障和维修成本，并且有助于提高供电系统的安全性。

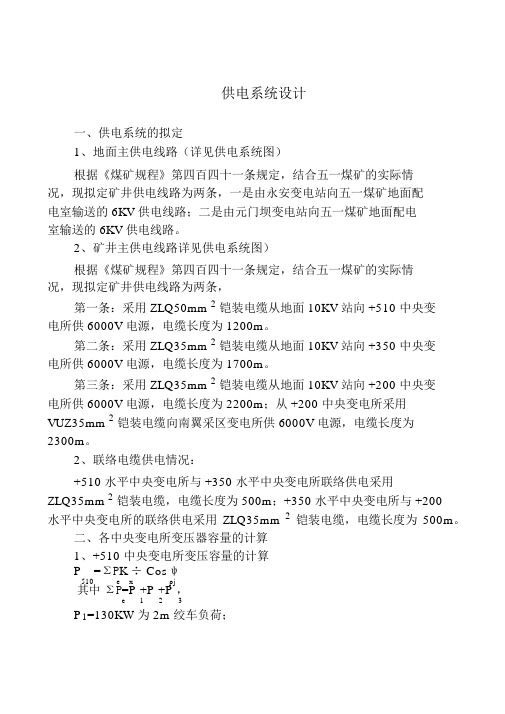

供电系统设计一、供电系统的拟定1、地面主供电线路（详见供电系统图）根据《煤矿规程》第四百四十一条规定，结合五一煤矿的实际情况，现拟定矿井供电线路为两条，一是由永安变电站向五一煤矿地面配电室输送的 6KV 供电线路；二是由元门坝变电站向五一煤矿地面配电室输送的 6KV 供电线路。

2、矿井主供电线路详见供电系统图）根据《煤矿规程》第四百四十一条规定，结合五一煤矿的实际情况，现拟定矿井供电线路为两条，第一条：采用 ZLQ50mm 2铠装电缆从地面 10KV 站向 +510 中央变电所供 6000V 电源，电缆长度为 1200m。

第二条：采用 ZLQ35mm 2铠装电缆从地面 10KV 站向 +350 中央变电所供 6000V 电源，电缆长度为 1700m。

第三条：采用 ZLQ35mm 2铠装电缆从地面 10KV 站向 +200 中央变电所供 6000V 电源，电缆长度为 2200m；从 +200 中央变电所采用VUZ35mm 2铠装电缆向南翼采区变电所供 6000V 电源，电缆长度为2300m。

2、联络电缆供电情况：+510 水平中央变电所与 +350 水平中央变电所联络供电采用ZLQ35mm 2铠装电缆，电缆长度为 500m；+350 水平中央变电所与 +200水平中央变电所的联络供电采用ZLQ35mm 2铠装电缆，电缆长度为500m。

二、各中央变电所变压器容量的计算1、+510 中央变电所变压容量的计算P =ΣP K ÷ Cosψ510 e x pj其中ΣP=P +P +P ，e123P1=130KW 为 2m 绞车负荷；P2=75KW 为 1.2m 人车负荷；P3=30KW 为照明等其它负荷。

则ΣP e=130+75+30=255KW；K x=0.7，Cosψpj=0.7P510 =235×0.7 ÷0.7=235KVA ＞180KVA 。

由于考虑到 1.2m 绞车是专提升人员用，故该变电所采用两台变压器分别向 2m 绞车和 1.2m 绞车供电。

昌吉市宝平煤矿技改工作面供电系统改造技术方案及安全技术措施一、概述随着技改巷道的沿伸将会造成电缆浪费及电压损失问题，后期将会影响到我矿技改面的正常掘进。

为此，我矿经调度会研究决定计划将回风平硐移动变电站搬运至1100绞车硐室内，重新铺设高压线路并回收原有的低压线路并对技改掘进面供电系统进行重新调整。

为了保证在施工过程中人员、设备的安全，保证更换工作安全顺利地进行，落实更换现场的安全责任，防止事故的发生，特制定本措施，要求参与更换的人员严格执行。

二、施工组织安全负责人：根据矿办值班表进行总指挥：张荣巴哈提技术负责人：贺利军施工负责人：郭晓鸿现场负责人：刘闯军张俊余少华现场施工人员：掘进队及机运队相关人员三、工作任务掘进队：1、搬运移动电站：将回风平硐机尾处移动变电站搬运至1100绞车硐室（较宽侧）。

下放时，移动变电站高压侧方向超井口方向。

2、铺设电缆：首先将原有高压铠装电缆（山坡段还有60米）沿回风大巷进行拉直吊挂：其次将地面2根高压电缆沿着回风大巷、回风下山依次拉直吊挂，最后到达移动变电站位置，计划制作2处接头，接头电缆左右处需留出1米距离（便于热缩接头）。

3、回收电缆：将回风下山70平方电缆（约400米）、1175轨道下山70平方电缆（约350米）进行回收。

存放地点：地面工业广场。

4、将第三台皮带机启动开关（QJZ-400）进行拆除运至1100回风下山皮带机（新铺设机头处）作为回风平硐第4台皮带机开关，将第三台皮带机开关换为120开关；将1175轨道下山绞车处启动开关（QJZ-400）运至1100绞车硐室，后期作为1175轨道下山皮带机（新铺设）开关。

机电队：1、调整线路：将技改第一台、二台、三台皮带机改为地面油变供电，电压为660V；将1175轨道下山掘进机（160）和回风下山掘进机（160），以及后期在铺设（或增加的设备）用电调整为移动变电站供电，电压为1140V。

详见供电系统图。

2、制作高压热缩接头2处。

益门煤矿机械化改造的供配电系统设计方案
李超
【期刊名称】《山东煤炭科技》
【年(卷),期】2022(40)4
【摘要】根据矿井供配电系统现状,以及改造后的矿井电力负荷校验现有电源线路(按功率因素为0.9考虑),对凉山州益门煤矿机械化改造后的供配电系统进行了方案设计和设备选型。

经验算,改造后矿井电源线路除经济电流密度不满足要求外,其余
如温升(载流量)、电压损失均满足要求;本次为机械化改造供配电设计满足相关规程、规范的要求。

【总页数】4页(P140-142)
【作者】李超
【作者单位】凉山州益门煤矿
【正文语种】中文
【中图分类】TD611
【相关文献】
1.益门煤矿选煤厂两煤种极细煤分选工艺改造设计
2.百善煤矿主井装载供配电系统升级改造
3.煤矿机械化改造供配电系统设计探讨
4.益门煤矿炮采工作面机械化改
造采煤工艺研究5.益门煤矿机械化升级改造后的通风系统设计
因版权原因，仅展示原文概要，查看原文内容请购买。

矿井供电系统升级改造工程施工设计一、工程概述为了提高矿井供电系统的安全性和稳定性，确保矿井生产的正常进行，本次施工设计对矿井供电系统进行升级改造工程。

改造的主要内容包括配电变压器、开关设备、电缆等设备的更新和优化，以及供电系统的智能化管理和监控系统的建设。

二、技术方案1.配电变压器更新：新建主变电站，并安装新的高容量变压器，提高供电系统的承载能力和稳定性。

2.开关设备更新：更换老化的断路器、隔离开关等设备，采用先进的新型开关设备，提高系统的操作性能和安全性。

3.电缆优化：对矿井内的电缆进行全面检修和更换，确保电缆的良好导电性能和安全可靠性。

4.智能化管理系统：建设智能化的供电系统管理系统，包括远程监控、故障预警、数据分析等功能，提高对供电系统的监控和管理能力。

5.系统安全保护措施：增设多种安全保护装置，对供电系统进行全面的安全防护，确保供电系统在各种异常情况下能够快速切换和保持稳定。

三、施工工艺1.配电变压器更新：首先进行基础施工，然后安装新的变压器和相关设备，最后进行接线和调试工作。

2.开关设备更新：逐步更换老化设备，确保供电系统在施工过程中保持正常运行。

3.电缆优化：按照工程计划逐段进行电缆更换和接线工作，避免影响正常生产。

4.智能化管理系统：在供电系统正常运行的前提下，进行智能化系统的安装和调试工作，确保不影响矿井的正常供电。

5.系统安全保护措施：对安全装置进行逐个检修和调试，确保所有安全保护系统能够正常工作。

四、施工安全与环保1.施工现场要求所有作业人员严格遵守安全操作规程，做好安全防护措施，确保施工过程中的安全。

2.施工现场要保持环境整洁，避免对矿井周边环境造成污染，严格控制施工噪音和粉尘。

3.对废弃物料进行妥善处置，确保施工过程中不影响矿井周边的环境和生态系统。

五、施工周期和进度安排本次升级改造工程预计施工周期为6个月，施工进度分为前期准备、设备更新和系统调试三个阶段，确保在施工期间不影响矿井的正常生产。

智慧矿山配电设备系统设计设计方案智慧矿山是指通过信息化技术和物联网技术对矿山进行智能化管理和控制的矿山。

在智慧矿山中，配电设备系统的设计是至关重要的，它对于矿山的运行稳定性和安全性起着重要的作用。

下面是一个1200字的智慧矿山配电设备系统设计方案。

一、设计目标本设计的目标是为智慧矿山提供稳定可靠、高效节能的配电设备系统，实现矿山的安全高效运行。

二、设计原则1. 可靠性：配电设备系统的设计应具备高度的可靠性，能够保障矿山的连续供电和安全运行。

2. 效率：配电设备系统应具备高效节能的特点，减少能源的浪费，提高矿山的经济效益。

3. 安全性：配电设备系统设计应遵循国家相关的安全标准和规范，确保矿山的用电安全。

4. 智能化：配电设备系统应具备智能化管理和控制能力，能够实现远程监控、故障诊断等功能，提高矿山的运维效率。

三、系统结构1. 高压配电系统：主要由变电站、开关设备和高压电缆等组成。

变电站负责将电网的高压电能转换为矿山所需的中低压电能。

开关设备用于控制和保护电路的开关、断路器等。

高压电缆用于将变电站产生的中低压电能传输到矿山各个电站。

2. 中低压配电系统：主要由电源、配电设备、电缆等组成。

电源负责为矿山提供电能，可以是变压器、发电机等。

配电设备用于将电能分配到矿山各个用电设备。

电缆用于将电能从电源传输到配电设备和用电设备。

四、主要设计内容1. 设备选择：根据矿山的用电需求和环境特点，选择适合的配电设备，如变压器、开关设备、断路器等。

设备应具备高度可靠性、高效节能以及智能化管理和控制的能力。

2. 网络设计：搭建适合矿山的网络结构，包括传输网、控制网和监控网等，在各个配电设备和用电设备之间建立稳定可靠的通信链路，实现远程监控和故障诊断等功能。

3. 安全设计：根据国家相关的安全标准和规范，设计安全可靠的配电设备系统，包括防火措施、防雷措施、过电压保护和接地保护等，确保矿山的用电安全。

4. 智能化设计：利用物联网技术和传感器技术，实现配电设备的远程监控和故障诊断，及时发现和处理设备故障，提高矿山的运维效率。
