2020年秋沪科版九年级物理随堂练——14.5测量电压综合练习

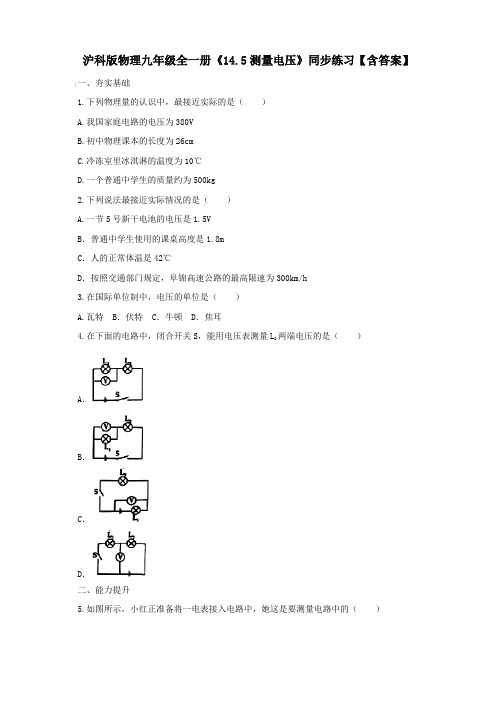

沪科版物理九年级全一册《14.5测量电压》同步练习【含答案】一、夯实基础1.下列物理量的认识中，最接近实际的是（）A.我国家庭电路的电压为380VB.初中物理课本的长度为26cmC.冷冻室里冰淇淋的温度为10℃D.一个普通中学生的质量约为500kg2.下列说法最接近实际情况的是（）A.一节5号新干电池的电压是1.5VB．普通中学生使用的课桌高度是1.8mC．人的正常体温是42℃D．按照交通部门规定，阜锦高速公路的最高限速为300km/h3.在国际单位制中，电压的单位是（）A.瓦特 B．伏特 C．牛顿 D．焦耳4.在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A．B．C．D．二、能力提升5.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A.电流 B．电压 C．电阻 D．电能6.一只电压表有0～3V和O～15V两个量程，小明在某次实验中使用的是0～3V档量程，但他错从0～15V档量程的刻度盘上读出电压值为6.5V，则实际测得的电压应是（）A．6.5V B．2.5V C．1.3V D．l.5V7.小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是（）A.该电压表的测量范围是3～15VB.该电压表可以测出电压值C.该电压表没有正接线柱D.该电压表不能测出电压值8.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A.灯泡亮、电压表有示数B.灯泡亮、电压表无示数C.灯泡不亮、电压表有示数D.灯泡不亮、电压表无示数三、课外拓展9.如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串联都不亮D．若①③为电流表，②为电压表，两灯并联都亮10.如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V四、中考链接11.如图所示，在探究串联电路的电压关系时，小华用电压表测出两端的电压分别为U ab=2V，U bc=1V，U ac=3V．在表格中记录数据后，下一步该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值2.如图所示，电源电压恒定．当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（）A．3.5V 8.5V B．8.5V 3.5V C．3.5V 5.0V D．5.0V 3.5V参考答案一、夯实基础1、【答案】B2、【答案】A3、【答案】B4、【答案】C【解析】解：A.L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；B.L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；C.L1和L2两灯串联，电压表并联在L2的两端，测量的是L2两端电压，符合题意；D.开关断开，电压表测量的是电源电压；开关闭合，电压表测量的是L1两端电压，不符合题意．故选C．二、能力提升5、【答案】B6、【答案】C7、【答案】D8、【答案】C三、课外拓展9、【答案】D【解析】解：A、如果1、2为电流表，3为电压表，甲灯会被电流表短路，所以甲灯不会发光，故A选项错误；B、如果1、2为电压表，3为电流表，乙灯中不会有电流通过，所以乙灯不会发光，故B选项错误；C、如果1、3为电压表，2为电流表，甲灯和乙灯组成串联电路，都亮，故C选项错误；D、如果1、3为电流表，2为电压表，甲灯和乙灯组成并联电路，都亮，所以D选项正确．故选D．10、【答案】A【解析】解：（1）由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0～15V，分度值是0.5V，电压表示数UV1=7.5V；电压表V1量程是0～3V，分度值是0.1V，电压表示数UV2=1.5V；（2）电阻R2的电压U2=UV1=1.5V，电阻R1的电压U1=UV2-U2=7.5V-1.5V=6V；故选A．四、中考链接11、【答案】C12、【答案】C。

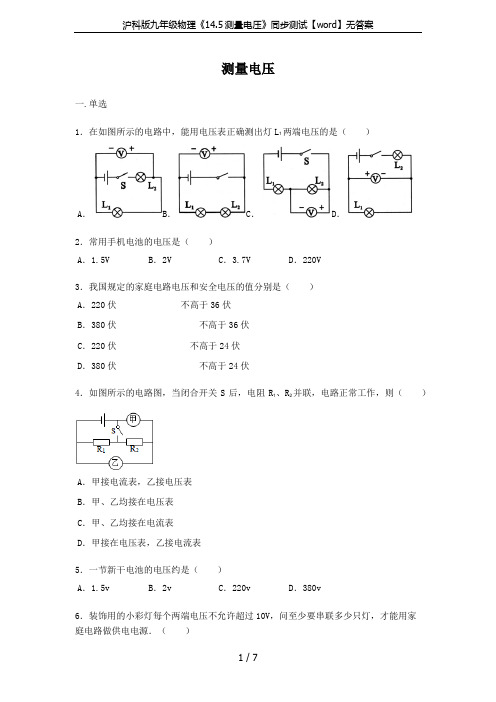

测量电压一.单选1．在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（）A．B．C．D．2．常用手机电池的电压是（）A．1.5V B．2V C．3.7V D．220V3．我国规定的家庭电路电压和安全电压的值分别是（）A．220伏不高于36伏B．380伏不高于36伏C．220伏不高于24伏D．380伏不高于24伏4．如图所示的电路图，当闭合开关S后，电阻R1、R2并联，电路正常工作，则（）A．甲接电流表，乙接电压表B．甲、乙均接在电压表C．甲、乙均接在电流表D．甲接在电压表，乙接电流表5．一节新干电池的电压约是（）A．1.5v B．2v C．220v D．380v6．装饰用的小彩灯每个两端电压不允许超过10V，问至少要串联多少只灯，才能用家庭电路做供电电源．（）A．20只B．21只C．22只D．23只7．下列关于电压的说法不正确的是（）A．电压是形成电流的原因B．电源是提供电压的装置C．电路中有电流，则电路两端一定有电压D．电路两端有电压，则电路中一定有电流8．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A．B．C．D．9．已知一节新的干电池的电压是1.5V，某型号手电筒需要两节干电池串联供电，则该手电筒的工作电压是（）A．0.3V B．2V C．3V D．4V10．下列器材中能直接测出用电器两端电压的是（）A．验电器B．电流表C．电压表D．电能表二.多选1．如图所示电压表的指针位置，它的示数可能为（）A．4V B．0.08V C．0.8V D．0.72．下列常见的电压值中，不正确的是（）A．我国家庭电路的电压是220VB．手机电池的电压一般是4.2VC．一节新干电池的电压是1.5VD．对人体安全的电压是36V3．如图所示的电路，下列说法正确的是（）A．当只闭合S1时，电压表测量R3的两端的电压B．当S1S2S3均闭合时，电压表示数小于电源电压C．当S1S2S3均闭合时，R1R2R3是并联的D．当只断开开关S3时，R1被短路4．如图所示电路，开关闭合两灯发光，以下说法不正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍5．关于电流表和电压表的使用方法，下列说法中正确的是（）A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C．不管电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“-”接线柱流入D．电压表的量程改变后，每小格表示的值也随之改变三.填空1．在如图所示电路中，电压表测量的是两端的电压．2．天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩．有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V 0.25A”的字样，要使这些小彩灯正常发光，应将个这样的小彩灯（填“串”或“并”）联在家庭电路的输电线路上．3．如图，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为V，灯L1两端的电压为V．4．一般照明电路的电压为伏，只有不高于伏的电压对人体是安全的；一节干电池电压是伏．一节手机电池的电压是伏．5．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表指针的偏转与接线情况可以知道：这个电池的电压是V，片是它的正极．6．如图1所示电路中，当开关闭合后，两个电压表的指针均如图2所示，则电阻R1和R2两端电压分别是V和V．四.解答1．瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．【猜想与假设】：串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按如图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．【交流与评估】（1）在拆接电路时，开关必须；（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？．（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压各用电器两端的电压之和（填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是：．2．小刚和小丽用图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同．（1）请用笔画线代替导线，连接实验电路．要求：L1和L2：串联，电压表测量两灯串联后的总电压．（2）小刚用电压表测量Ll两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是．（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0．小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是．（4）他们排除故障后继续实验，得出了上表所示的一组数据．为了得出串联电路电压关系的普遍规律他们还应当．（5）串联电路中电压的关系是．3．如图所示，是方家乐同学连接的一个用电压表测量电压的电路（甲图），乙图和丙图是他闭合开关后电压表V1和电压表V2的读数情况，请你根据表盘数解决下列问题：（1）R1两端的电压U1是多少？（2）R2两端的电压U2是多少？（3）电源电压是多大？。

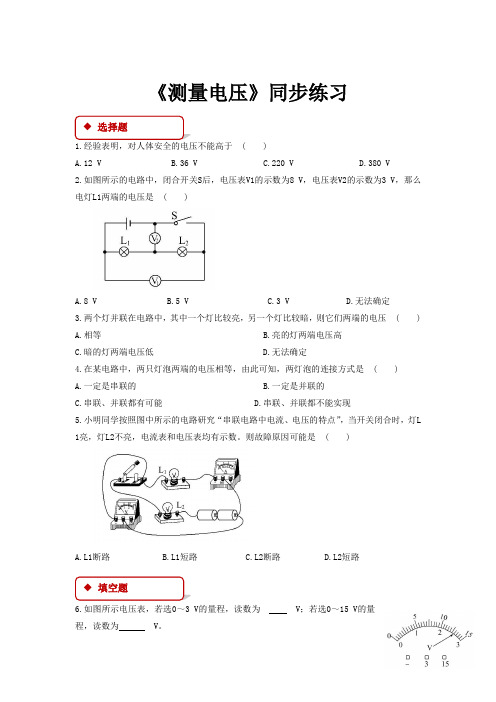

《测量电压》同步练习1.经验表明，对人体安全的电压不能高于 ()A.12 VB.36 VC.220 VD.380 V2.如图所示的电路中，闭合开关S 后，电压表V1的示数为8 V ，电压表V2的示数为3 V ，那么电灯L1两端的电压是 ( )A.8 VB.5 VC.3 VD.无法确定3.两个灯并联在电路中，其中一个灯比较亮，另一个灯比较暗，则它们两端的电压 ( )A.相等B.亮的灯两端电压高C.暗的灯两端电压低D.无法确定4.在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是 ( )A.一定是串联的B.一定是并联的C.串联、并联都有可能D.串联、并联都不能实现5.小明同学按照图中所示的电路研究“串联电路中电流、电压的特点”，当开关闭合时，灯L 1亮，灯L2不亮，电流表和电压表均有示数。

则故障原因可能是 ( )A.L1断路B.L1短路C.L2断路D.L2短路6.如图所示电压表，若选0～3 V 的量程，读数为 V ；若选0～15 V 的量程，读数为 V 。

7.如图所示是某同学探究串联电路电压规律的实验电路图，试分别指出在这个电路中，总电压是 V ，L1两端的电压是 V ，L2两端的电压是 V 。

8.图中电源电压保持不变，当开关S1断开，S2接通时，电压表示数为4.5 V 。

当开关S1接通，S2断开时，电压表示数为3 V 。

则灯泡L1、L2两端的电压分别是 。

9.如图所示，两只灯泡串联，电源为两节干电池，请选择适当量程完成测量灯泡L2两端电压的实物图，并画出相应的电路图。

10.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图所示:。

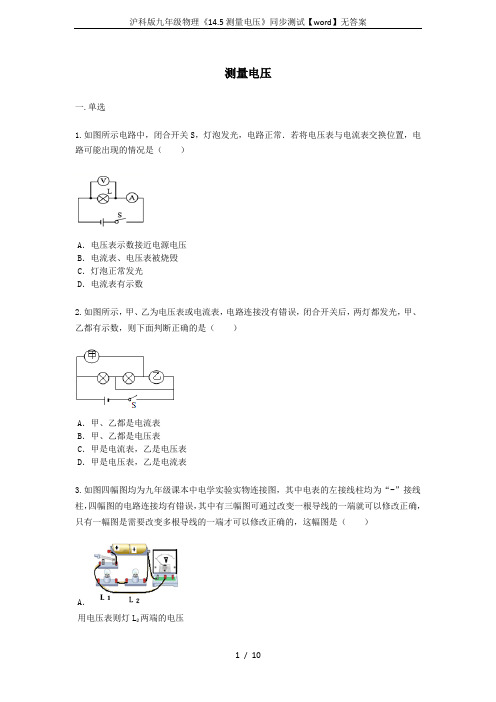

测量电压一.单选1.如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是（）A．电压表示数接近电源电压B．电流表、电压表被烧毁C．灯泡正常发光D．电流表有示数2.如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下面判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表3.如图四幅图均为九年级课本中电学实验实物连接图，其中电表的左接线柱均为“-”接线柱，四幅图的电路连接均有错误，其中有三幅图可通过改变一根导线的一端就可以修改正确，只有一幅图是需要改变多根导线的一端才可以修改正确的，这幅图是（）A．用电压表则灯L2两端的电压B．探究并联电路干路电流与各支路电流的关系C．伏安法测小灯泡的电阻D．在电阻一定时探究电流与电压的关系4.如图所示的电路中，当开关S 断开时，下列说法中正确的是（）A．开关两端的电压为零B．电灯两端的电压为零C．电源两端的电压为零D．电源正极到灯泡有电流5.如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V6.下列关于电流形成的说法中正确的是（）A．有电荷就一定有电流B．有自由电荷就一定有电流C．电荷只要运动就能形成电流D．只有电荷的定向移动才能形成电流7.用电压表测灯L1两端电压，正确的电路图是（）A．B．C．D．8.二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（）A．相等B．亮的灯两端电压高C．暗的灯两端电压低D．无法确定9.用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是（）A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断10.如图所示电路中，已知电源电压为10V，闭合开关S后，电压表示数为6V，则（）A．灯L1两端的电压为6 VB．灯L2两端的电压为6 VC．灯L2两端的电压为4 VD．灯L1和电源两端的电压之和为6V二.多选1.下列关于串、并联电路规律的说法中正确的是（）A．各用电器两端电压相等的电路就是并联电路B．并联电路总电流等于各支路电流之和C．通过各用电器电流大小相等的电路就是串联电路D．并联电路某一用电器断路不会影响其它用电器的正常工作2.关于电路知道，下列说法错误的是（）A．电路中只要有电压就会形成电流B．为使三只灯泡同时亮，同时灭，三只灯泡一定要串联C．在电路中，电源是把其他形式的能转化为电能的装置D．两个用电器通过的电流相等，它们一定是串联3.如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是（）A．灯L1和灯L2两端电压均等于电源电压B．若两灯电阻不同，它们两端的电压可能不同C．通过灯L1和灯L2的电流可能相等D．灯L1和灯L2两端的电压一定不相等4.如图所示，电源电压为3V，开关S闭合后，下列说法不正确的是（）A．若用一根导线并联在L1两端，则L1被短路，电压表的示数为3VB．若L1的灯丝断了，电压表的示数为3VC．若用一根导线并联在L2两端，则L2被短路，电压表的示数为3VD．若L2的灯丝断了，电压表的示数为零5.下列说法中不正确的是（）A．电路两端有电压，电路中就会有电流B．电源是提供电能的装置C．电压的作用是使电路中形成电流，所以电流大小只由电压决定D．物理学中规定正电荷定向移动的方向为电流方向三.填空1.如图闭合开关后，两灯均能正常发光，“○”处均可以连接电流表、电压表测量电路中的电流、电压．则a是表，c是表，表（选填“a”、“b”或“c”）测量L2的电压．2.小华同学设计了如图所示的电路，闭合开关S后，电压表的示数将．（选填“变大”“变小”或“不变”）3.将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是（选填“A”或“B”）；如果想获得2.4V的电压，则需要把节这样的“水果电池”联起来．4.如图所示，当S闭合时，电压表的示数为1.5V，当S断开时，电压表的示数为6V，则L1两端的电压为V，L2两端的电压为V，电源电压为V．5.如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为（选填“1.5”“3”或“0”）V，小电灯（选填“能”或“不能”）正常发光．6.实验小组的同学用如图所示的电路来探究串联电路中的电压规律，并按正确的实验操作过程进行实验，得到的实验数据如下表所示：请你依据实验过程和实验数据回答：（1）在串联电路中，总电压各部分电压之和．（2）由表中数据发现串联电路中各部分电压之和逐渐变．（3）他们在实验操作过程中，滑动变阻器的滑片P是向方向移动．7.如图所示若电源电压为3V，使用适当的量程后，电压表的示数如图乙所示，则L1两端的电压是V，L2两端的电压是V．8.如图所示，电源电压为6V，将S2断开、S1闭合，观察灯泡的亮度；再闭合开关S2，两灯泡的亮度变化情况是L1熄灭、L2变亮．原因是S2闭合后，L1两端电压等于V，通过L1电流变为A；L2两端电压为V．9.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为V．10.如图所示，开关闭合后，电压表V1的示数为2.4V，电压表V2的示数为6V，则灯L1两端的电压为V，灯L2两端的电压为V．四.解答1.瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B 接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．【交流与评估】（1）在拆接电路时，开关必须．（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？．（3）方法改进后，测出AB、BC、AC间的电压记录在表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压各用电器两端的电压之和（填“等于”或“不等于”）．2.小磊所在的四人合作小组在做“研究串联电路的电压特点”的实验（如图所示）．（1）连接电路时，开关应．（2）连接完毕后，检查电路无误后，开关闭合．同组小红观察到两个灯泡都发光了，但L1明显发光较亮，于是小红认为L1之所以较亮是因为通过L1的电流较大．小刚立即指出小红说法是错误的．小刚指出小红的说法错误，是依据．（3）小刚在实验中，先用电压表的引线E、F分别连接了灯泡接线柱A、B，测出了L1两端的电压为U1，接着又测出了L2两端的电压为U2，以及L1和L2的总电压U．记录了如表的数据．分析了数据，小刚就此得出了结论．这样做正确吗？．为什么？．（4）小磊观看了小刚的全部的操作，评价小刚的操作过于繁琐，于是提出的改进方法是：当测完L1两端的电压后，其它线路不要动，只要将引线E从A接线柱上拿下，连接到D接线柱，就能完成对L2电压的测量．小磊的说法正确吗？．若按小磊的方法进行实验，将看到的结果是．（5）在测量L1两端的电压时，出现了突发状况，原本两灯都在发光，但突然两灯都熄灭了，可电压表依然有示数．小磊组请教了老师后，明白了造成此故障的原因．请判断此故障是．3.小刚和小丽用图所示的器材探究串联电路的电压关系：（1）连接电路时，开关应该．（2）根据电路图，请用笔画线代替导线，连接图2中的实物图．（3）小刚用电压表测量L1两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法是先用的量程进行试触，如果试触结果不超过3V，再改用小量程测量．（4）在测L2两端的电压时，小丽同学为了节省实验时间，采用以下方法：电压表所接的B 接点不动，只断开A接点，并改接到C接点上，这样做（选填“正确”或“不正确”），将会看到的现象是，原因是．（5）同学们排除故障后继续实验，得出了下表所示的一组数据，接下来他们还应当A．更换电压表的量程重做实验B．改变两个小灯泡的规格重做实验（6）小刚接下来又按正确的方法测出了L1、L2及AC间的电压分别为：U1=2.4V，U2=1.4V，UAC的示数如图3所示，可读出U AC=V．根据测量结果，在误差允许范围内你认为串联电路中用电器两端电压和电源电压的关系是．。

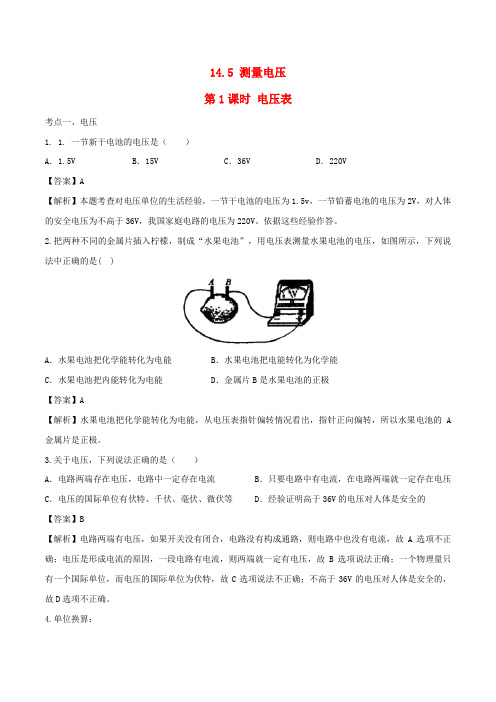

14.5 测量电压第1课时电压表考点一、电压1. 1. 一节新干电池的电压是（）A．1.5V B．15V C．36V D．220V【答案】A【解析】本题考查对电压单位的生活经验，一节干电池的电压为1.5v，一节铅蓄电池的电压为2V，对人体的安全电压为不高于36V，我国家庭电路的电压为220V。

依据这些经验作答。

2.把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是( )A．水果电池把化学能转化为电能 B．水果电池把电能转化为化学能C．水果电池把内能转化为电能 D．金属片B是水果电池的正极【答案】A【解析】水果电池把化学能转化为电能，从电压表指针偏转情况看出，指针正向偏转，所以水果电池的A 金属片是正极。

3.关于电压，下列说法正确的是（）A．电路两端存在电压，电路中一定存在电流B．只要电路中有电流，在电路两端就一定存在电压C．电压的国际单位有伏特、千伏、毫伏、微伏等D．经验证明高于36V的电压对人体是安全的【答案】B【解析】电路两端有电压，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故A选项不正确；电压是形成电流的原因，一段电路有电流，则两端就一定有电压，故B选项说法正确；一个物理量只有一个国际单位，而电压的国际单位为伏特，故C选项说法不正确；不高于36V的电压对人体是安全的，故D选项不正确。

4.单位换算：(1)56kV＝________V (2)700V＝________mV (3)2mV＝________V(4)90mV＝________kV (5)1.5mV＝________V＝________kV (6)2.5×104V＝________kV【答案】（1）5.6×104；（2）7×105；（3）2×10-3；（4）9×10-5；（5）1.5×10-3；1.5×10-6；（6）25 【解析】电压单位换算：1kV＝1000V 1V＝1000mV 1mV＝1000μV。

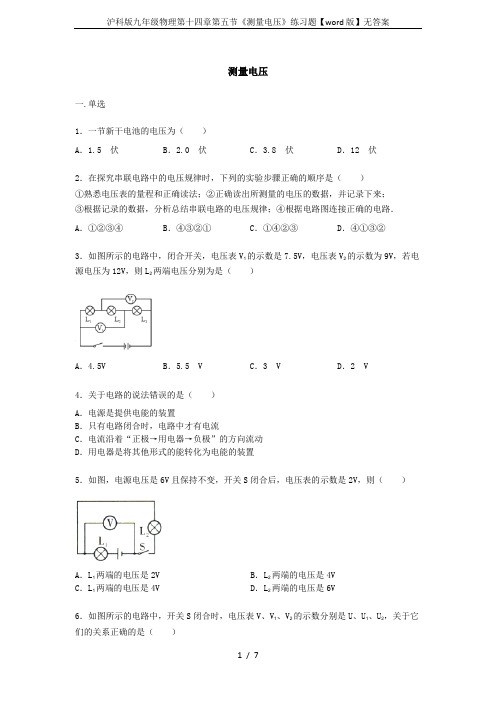

测量电压一.单选1．一节新干电池的电压为（）A．1.5 伏B．2.0 伏C．3.8 伏D．12 伏2．在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（）①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；③根据记录的数据，分析总结串联电路的电压规律；④根据电路图连接正确的电路．A．①②③④B．④③②①C．①④②③D．④①③②3．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压分别为是（）A．4.5V B．5.5 V C．3 V D．2 V4．关于电路的说法错误的是（）A．电源是提供电能的装置B．只有电路闭合时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动D．用电器是将其他形式的能转化为电能的装置5．如图，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（）A．L1两端的电压是2V B．L2两端的电压是4VC．L1两端的电压是4V D．L2两端的电压是6V6．如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是（）A．U=U1=U2B．U＞U1+U2C．U＜U1+U2D．U=U1+U27．如图所示电路，电源电压为5V，L1、L2发光时的电阻均为6Ω，电流表、电压表量程应分别选择（）A．电流表（0～0.6A）、电压表（0～3V）B．电流表（0～0.6A）、电压表（0～15V）C．电流表（0～3A）、电压表（0～3V）D．电流表（0～3A）、电压表（0～15V）8．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏9．如图所示，闭合开关后两灯均能发光，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表10．如图，电路中R1＜R2，开关闭合，电压表V的示数为4V，电压表V1的示数（）A．等于4V B．大于2V C．等于2V D．小于2V二.多选1．生活中经常对一些物理量进行估测，下列数值中最接近实际情况的是（）A．一节新干电池电压为1.5VB．人体的正常体温约37℃C．本次考试试卷的宽度约为25mmD．一瓶矿泉水的质量大约是500g2．在图所示的电路图中，不能用电压表正确测出灯Ll两端电压的是（）A．B．C．D．3．小红用实验探究串联电路的电压关系时，记录的实验数据如下，请你分析数据归纳出U2与U1的关系式是（）A．U2=12V-U1B．U2=15V-U1C．U2+U1=15 V D．U2=U1-15 V 4．以下一些生活中常见的物理量，你认为比较符合实际的是（）A．我国家庭电路的正常工作电压是220 VB．周围人们常用的手机电池的电压约3.7VC．一般分子的直径只有百亿分之几米D．常见的家用汽车的热机效率可达60%5．小华组的同学们按图甲所示的电路进行实验，当开关闭合后，电压表V1和V2的指针位置如图乙所示完全一样，则（）A．灯泡L1和L2的电压分别是8V、2VB．灯泡L1和L2的电压分别是10V、2VC．电源电压是10VD．电源电压是12V三.填空1．“水果电池”被称为最天然也是最没有污染的电池，在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：①“水果电池”实现的是能转化为电能．②根据表中数据及相关条件可知：“水果电池”电压与和有关．2．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示．再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法（填“正确”或“不正确”）．原因是3．教室中电风扇正常工作时电压为V；对人体安全的电压是V；家里的电灯、电视、电冰箱等家用电器的连接方式是的（填“串联”或“并联”）．4．如图所示，闭合开关后，电压表V1测量两端的电压，电压表V2测量两端的电压，电压表V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系是5．如图所示的电路，电源是由标准三节新干电池串联组成的电池组，当闭合开关S后，电压表的示数为2.4V，则灯L1两端的电压为V，灯L2两端的电压为V．四.实验探究1．小刚和小丽用图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同．（1）请用笔画线代替导线连接实验电路，要求：L1和L2串联，电压表测量两灯串联后的总电压．（2）小刚用电压表测量L1两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作应该是：（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0，小刚用电压表检测L1两端的电压，示数为电源电压，由此可判断出L1处的故障是（4）他们排除故障后继续实验，得出了下表所示的一组数据，为了得出串联电路电压关系的普遍规律，他们还应当2．（2017秋•敦化市期末）在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路．（1）在连接电路中，开关应处于（选填“闭合”或“断开”）状态．（2）根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是（L1断路”、“L1短路”、“L2断路”、“L2短路”）．（3）排除故障后，测量一组数据便得出：在串联电路中总电压等于各用电器两端电压之和．其实验存在不合理之处是3．（在“探究串联电路电压的特点”活动中：（1）如图所示，实验中应选择规格（选填“相同”或“不同”）的小灯泡，连接电路时开关处于状态．（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是（填处一种即可）．（3）故障排除后，小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压，理由是（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：，改进方法是：4．在探究串联电路电压特点的实验中：（1）请在右边的虚线框中画出图对应的电路图；（2）连接好电路，闭合开关发现两灯都不亮，电压表指针有明显偏转，则故障是：（3）某次测量时，电压表的示数如图所示，则此时小灯泡L1两端的电压为V；（4）某同学在测量了L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量小灯泡L2两端的电压，这一做法存在的问题是。

第5节测量电压第2课时串、并联电路中电压的规律精选练习考点一、串联电路中电压的规律1.（2018•河北）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V【答案】B【解析】因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U-U2=6V-4V=2V。

综上所述，选项A、C、D正确，B错误。

2.（2018•天津）如图所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示数突然变大，下列故障判断可能的是（）A.L1灯短路 B．L2灯短路 C．L1灯灯丝断开 D．L2灯丝断开【答案】A【解析】电路故障分为短路和断路，短路时，电路中有电流，并且电流较大；断路时，电路中无电流。

当开关S闭合后，两表均有示数，过一会儿电流表示数突然变大，说明电路中电流变大，因此电路发生短路；又因为电压表示数变小，所以L1灯短路。

3.（2018•临沂校级模拟）如图所示电路，电源电压为10V，图中两只电表是实验室常用的三个接线柱两个量程的电压表．当闭合开关时，两只电压表的指针偏转角度相同，则电阻R1两端的电压为（）A．2V B．8V C．5V D．10V【答案】B【解析】据图可知，V1测量的是R2 的电压，V2测量的是电源电压，即为10V，两只电压表的指针偏转角度相同，即V2是V1的5倍，故V1的示数是： 2V；所以R2电压是2V，故R1电压是：10V-2V=8V，故选B。

4. （2018•吉林）小红同学在探究串联电路中电流规律的实验中，按图接好电路，闭合开关S后，发现灯L1、L2都不发光，电流表示数为零。

是哪里发生了故障呢？他思考了一下，然后用一个电压表分别接到电流表、灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电压，灯L2两端有电压，由此小红找出了电路发生故障的原因．则电路的故障可能是（）A.电流表断路了 B．灯L1断路了 C．灯L2断路了 D．灯L2短路了【答案】C【解析】电流表断路，灯泡都不亮，用电压表测量时，电流表无示数，电压表有示数，不合题意；灯L1断路了，当用电压表测量时，电压表会有示数，不合题意；灯L2断路了，当用电压表测量时，电压表与电路串联，电压表有示数，符合题意；灯L2短路了，则电路中有电流，灯L1会亮，电流表有示数，不合题意。

14.5 测量电压基础训练知识点1 电压和电压表1.在国际单位制中，电压的单位是（）A.安培B.伏特C.焦耳D.瓦特2.如图所示，能正确地测出小灯泡L1两端电压的电路是（）3.如图所示是小明同学测量小灯泡L1两端电压的电路。

图中有一条导线接错了，接错的导线是（）A.导线1B.导线2C.导线3D.导线44.两只水果点亮了一只发光二极管（如图），金属片A 是水果电池的（填“正极”或“负极”），两水果之间（填“串联”或“并联”）。

现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间（填“有”或“没有”）电压。

知识点2 用电压表测量电压5.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A.L1两端电压为2VB.L1两端电压为4VC.L2两端电压为4VD.L1和L2两端电压之和为6V6.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A.1.5VB.3.8VC.2.3VD.6.1V7.如图所示电路，L1的电阻比L2的大。

开关闭合，灯均发光，则（）A.V示数等于V1示数B.V1示数大于V2示数C.A示数大于A1示数D.A2示数大于A1示数8.如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V，按下按键前，小灯泡不亮，电路为（选填“通路”、“短路”、“断路”）；按下按键后，小灯泡发光，它两端的电压为V。

综合训练9.如图所示，闭合开关，两灯都不亮，电流表无示数，而电压表有示数且示数近似等于电源电压，发生此故障的原因可能是（）A.L1开路B.L2开路C.L1短路D.L2短路10.如图是玩具汽车的电路图，以下有关说法中正确的是（）A.开关S2控制整个电路B.电动机与灯泡是串联的C.电动机与灯泡工作时两端的电压不相等D.电动机与灯泡是并联的11.在如图所示的电路连接中，下列说法正确的是( )A.灯泡L1和L2并联，电流表测的是L1支路的电流B.灯泡L1和L2并联，电压表测量的是电源电压C.灯泡L1和L2串联，电压表测的是L2的电压D.灯泡L1和L2串联，电压表测的是L1的电压12.如图所示，与实物图一致的电路图是（）13.小明按如图甲所示的电路进行实验，当开关闭合后，V１和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是（）A.可能L1开路B.可能L2短路C.可能 V1和V2所选量程不相同，L1短路D.可能 V1和V2所选量程不相同，电路各处完好14.某新型手电筒由电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且。

《测量电压》基础知识与基本技能1．电源在工作时，不断地使正极聚集正电荷，负极聚集负电荷。

保持电路两端有一定的电压。

这个电压可以使电路中的自由电荷发生，从而在电路中形成，所以说是提供电压的装置。

2．电压的符号是，单位是，单位的符号是。

3．电压是使电路中形成原因，是提供电压的装置。

电压这一物理量的符号是。

电压的国际单位是，其符号是；电压的常用单位还有和。

4．完成下列单位换算：（1）0.22kV= V （2）3.6×105μV= V（3）3.8×105mV= V （4）110kV= μV5．测量电路两端的要用电压表。

学校常用的电压表有个量程，个接线柱。

它的表盘上标有字母。

电压表的“0”点通常在表盘侧，在使用电压表之前要检查表的指针是否对准了。

6.串联电路两端的总电压等于；并联电路里，各支路两端的电压。

7．写出下列各电源的电压值：两节蓄电池串联；两节干电池串联；三节干电池串联；四节干电池并联。

8．家庭电路的电压是 V，对人体的安全电压是 V。

9．使用电压表时，必须把它与被测电路联，并且把“+”接线柱接在电路的电流流入端；被测电压不要超过电压表的。

10．当有电流流过用电器（如电灯、电炉）时，说明用电器两端有存在。

11．电源在电路中的作用是（）。

A．提供电流 B．提供电量C．提供电压 D．既提供电压，也提供电流12．下列说法正确是（）。

A．一节干电池的电压是1.8V B．安全电压是36VC．家庭电路的电压是380V D．每个蓄电池的电压是2V13．把下列电源和所对应的电压值用直线连接起来：蓄电池 380V干电池 2V家庭电路 220V动力线路 380V14．电灯L1与L2并联后接入电路，通过它们的电流分别是I1和I2，干路中的电流为I，则（）。

A．I1>I B．I2>I C．I1+I2>I D．I=I1+I215．电压表的使用规则是：(1)电压表应与被测的电路联；(2)连接电压表时，应使电流从接线柱流进，从接线柱流出；(3)被测电路的电压不要超过电压表的。

14.5“测量电压”知识归纳练习题一、单选题1.关于一些物理量的估测最接近实际的是（）A. 教室内空调工作时的电流约为5mAB. 学校照明用电的电压220VC. 人体的电阻大约10ΩD. 学校日光灯的工作电压为12V2.如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）A. 通过两灯泡的电流I1：I2=3：5B. 灯泡两端的电压U1：U2=3：5C. 灯泡的电功率P1：P2=5：3D. 灯泡L1比L2暗3.在图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（）A.电阻R短路B.灯L断路C.电阻R断路D.灯L短路4.如图所示，电源电压不变，开关S闭合，滑动变阻器的滑片P向左移动的过程中（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数变大C. 电流表的示数变大，电压表的示数变小D. 电流表的示数变小，电压表的示数变小5.下列几种估测中，最符合实际情况的是（）A. 智能手机的功率约为70WB. 人淋浴时的水温约为80℃C. 对人体的安全电压为220VD. 课桌的高度大约为8dm6.如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A. 若①②为电流表，③为电压表，两灯都亮B. 若①②为电压表，③为电流表，两灯都亮C. 若①③为电压表，②为电流表，两灯串联都不亮D. 若①③为电流表，②为电压表，两灯并联都亮7.下列估测数据中，与实际情况最接近的是（）A. 初中物理课本的长度约为0.26mB. 洗澡水的温度大约为90℃C. 一个鸡蛋的质量约为500gD. 我国照明电路的电压为36V8.如图所示，已知电阻R1=10Ω，R2=5Ω，当开关闭合后，下列说法正确的是：（）A. R1与R2消耗的电功率之比为2:1B. 通过R1与R2的电流之比为2:1C. R1与R2两端电压之比为1:2D. R1与R2相同时间内消耗的电能之比为1:29.下列关于电流和电压的说法中，正确的是（）A. 正、负电荷定向移动都会形成电流B. 电路中的电流是形成电压的原因C. 自由电荷定向移动的方向为电流方向D. 电路两端有电压，电路中就一定有电流10.如图所示的电路、闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A. 灯泡短路B. 灯泡断路C. 滑动变阻器短路D. 滑动变阻器断路11.在一次用0~3 V和0~15 V两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，在用0~15 V量程试触时，指针位置如图。
