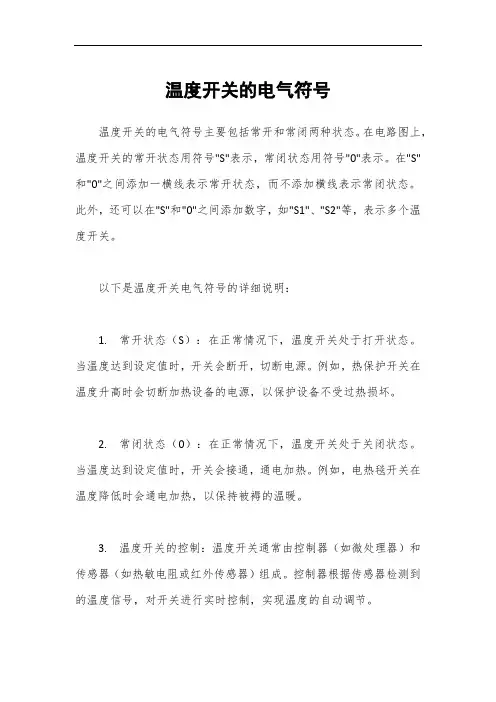

温度开关的电气符号温度开关的电气符号主要包括常开和常闭两种状态。
在电路图上，温度开关的常开状态用符号"S"表示，常闭状态用符号"0"表示。
在"S"和"0"之间添加一横线表示常开状态，而不添加横线表示常闭状态。
此外，还可以在"S"和"0"之间添加数字，如"S1"、"S2"等，表示多个温度开关。
以下是温度开关电气符号的详细说明：1. 常开状态（S）：在正常情况下，温度开关处于打开状态。
当温度达到设定值时，开关会断开，切断电源。
例如，热保护开关在温度升高时会切断加热设备的电源，以保护设备不受过热损坏。
2. 常闭状态（0）：在正常情况下，温度开关处于关闭状态。
当温度达到设定值时，开关会接通，通电加热。
例如，电热毯开关在温度降低时会通电加热，以保持被褥的温暖。
3. 温度开关的控制：温度开关通常由控制器（如微处理器）和传感器（如热敏电阻或红外传感器）组成。
控制器根据传感器检测到的温度信号，对开关进行实时控制，实现温度的自动调节。
4. 温度开关的种类：根据传感器类型和控制方式的不同，温度开关可分为多种类型，如热保护开关、温度控制开关、暖气片温度开关等。
不同类型的温度开关在外观、功能和应用场景上有所差异。
5. 温度开关的符号意义：在电气图中，温度开关的符号表示开关的状态，有助于分析和维护电路。
同时，温度开关的符号也可以表示电路中的其他元件，如电机、照明设备等，以便于理解和调试电路。
总之，温度开关的电气符号用于表示开关的状态，便于电路设计和分析。
了解温度开关的电气符号及其含义，有助于更好地理解和应用温度控制电路。

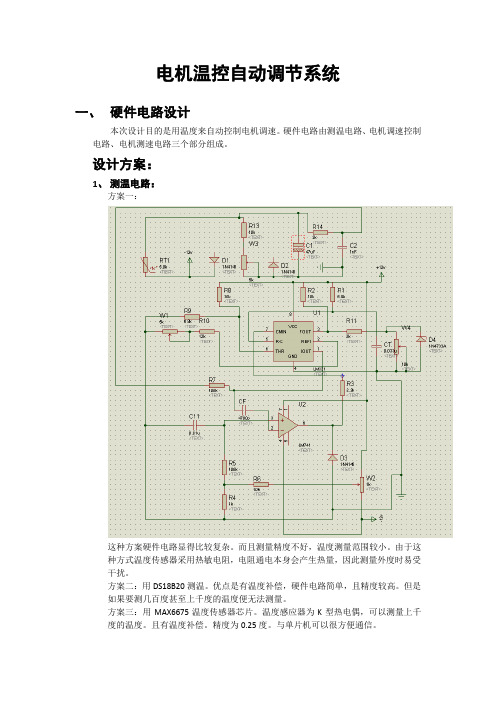

电机温控自动调节系统一、硬件电路设计本次设计目的是用温度来自动控制电机调速。
硬件电路由测温电路、电机调速控制电路、电机测速电路三个部分组成。
设计方案：1、测温电路：方案一：这种方案硬件电路显得比较复杂。
而且测量精度不好，温度测量范围较小。
由于这种方式温度传感器采用热敏电阻，电阻通电本身会产生热量，因此测量外度时易受干扰。
方案二：用DS18B20测温。
优点是有温度补偿，硬件电路简单，且精度较高。
但是如果要测几百度甚至上千度的温度便无法测量。
方案三：用MAX6675温度传感器芯片。
温度感应器为K型热电偶，可以测量上千度的温度。
且有温度补偿。
精度为0.25度。
与单片机可以很方便通信。
测温电路我们选用第三种方案，考虑到温度测量范围比较广。
2、电机调速控制电路：方案一：改变电机两端的电压。
由于是用温度来控制电机的快慢，因此这个电压应当与温度值有个对应关系。
当这个关系式是定值时，温度变化，电机两端的电压改变，通过电机的电流就发生变化。
因此电机的转速发生改变。
由于MAX6675送给单片机的是最多为12位的二进制数，然后对这些数进行处理去控制电机，于是很容易想到DA转换器。
DA转换器也采用12位串行DA转换LTC1456。
但是从DA转换出来的电流比较小，不足以驱动电机。
需要对电流进行放大。
这里可以用三极管。
驱动电流如果比较大，须选用大功率三极管，且电阻也要求功率大些。
方案二：采用调脉宽的方式，即改变高电平占空比来控制电机的快慢。
高电平占空比越大，电机转速越快，反之越慢。
在这里我们用L298来驱动电机，如图所示。
优点是驱动电流大。
另外电路中设有续流二极管，防止电压突然升高损坏其他元件。
我们采用这种方案。
设计方案：使用光敏二极管。
很方便得到某频率的波型。
电路如图所示：电路原理是红外发射管发出的光信号遇到黑色的物体就会被吸收，光线反射不到红外接收管上去，P3.5端为低电平。
当红外发射管发出的光信号遇到白色的物体就会反射到接收管上，P3.5端就为高电平。
在定值控制问题中，如果控制精度要求不高，一般采用双位调节法，不用PID。
但如果要求控制精度高，而且要求波动小，响应快，那就要用PID调节或更新的智能调节。
调节器是根据设定值和实际检测到的输出值之间的误差来校正直接控制量的，温度控制中的直接控制量是加热或制冷的功率。
PID调节中，用比例环节（P)来决定基本的调节响应力度，用微分环节（D)来加速对快速变动的响应，用积分环节（I)来消除残留误差。
PID调节按基本理论是属于线性调节。
但由于直接控制量的幅度总是受到限定，所以在实际工作过程中三个调节环节都有可能使控制量进入受限状态。
这时系统是非线性工作。
手动对PID进行整定时，总是先调节比例环节，然后一般是调节积分环节，最后调节微分环节。
温度控制中控制功率和温度之间具有积分关系，为多容系统，积分环节应用不当会造成系统不稳定。
许多文献对PID整定都给出推荐参数。
PID是依据瞬时误差(设定值和实际值的差值)随时间的变化量来对加热器的控制进行相应修正的一种方法!!!如果不修正,温度由于热惯性会有很大的波动.大家讲的都不错. 比例：实际温度与设定温度差得越大，输出控制参数越大。
例如：设定温控于60度，在实际温度为50和55度时，加热的功率就不一样。
而20度和40度时,一般都是全功率加热.是一样的. 积分：如果长时间达不到设定值，积分器起作用，进行修正积分的特点是随时间延长而增大.在可预见的时间里,温度按趋势将达到设定值时,积分将起作用防止过冲! 微分：用来修正很小的振荡. 方法是按比例.微分.积分的顺序调.一次调一个值.调到振荡范围最小为止.再调下一个量.调完后再重复精调一次. 要求不是很严格.先复习一下P、I、D的作用，P就是比例控制，是一种放大（或缩小）的作用，它的控制优点就是：误差一旦产生，控制器立即就有控制作用，使被控量朝着减小误差方向变化，控制作用的强弱取决于比例系数Kp。
举个例子：如果你煮的牛奶迅速沸腾了（你的火开的太大了），你就会立马把火关小，关小多少就取决于经验了（这就是人脑的优越性了），这个过程就是一个比例控制。

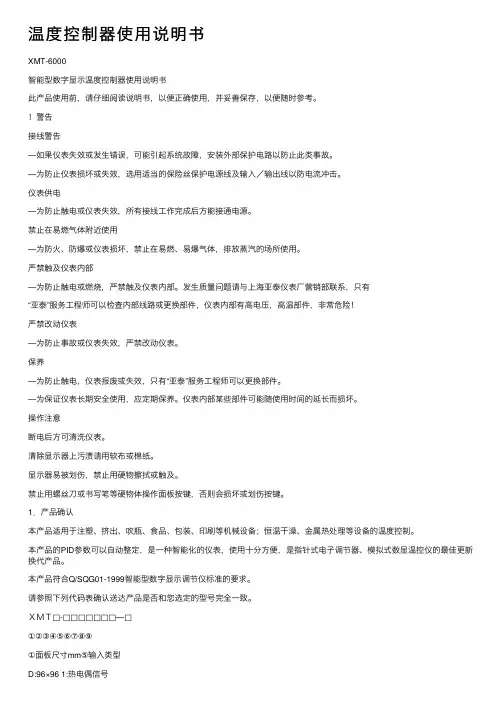

温度控制器使⽤说明书XMT-6000智能型数字显⽰温度控制器使⽤说明书此产品使⽤前，请仔细阅读说明书，以便正确使⽤，并妥善保存，以便随时参考。
！警告接线警告—如果仪表失效或发⽣错误，可能引起系统故障，安装外部保护电路以防⽌此类事故。
—为防⽌仪表损坏或失效，选⽤适当的保险丝保护电源线及输⼊／输出线以防电流冲击。
仪表供电—为防⽌触电或仪表失效，所有接线⼯作完成后⽅能接通电源。
禁⽌在易燃⽓体附近使⽤—为防⽕、防爆或仪表损坏，禁⽌在易燃、易爆⽓体，排放蒸汽的场所使⽤。
严禁触及仪表内部—为防⽌触电或燃烧，严禁触及仪表内部。
发⽣质量问题请与上海亚泰仪表⼚营销部联系，只有“亚泰”服务⼯程师可以检查内部线路或更换部件，仪表内部有⾼电压，⾼温部件，⾮常危险！严禁改动仪表—为防⽌事故或仪表失效，严禁改动仪表。
保养—为防⽌触电，仪表报废或失效，只有“亚泰”服务⼯程师可以更换部件。
—为保证仪表长期安全使⽤，应定期保养。
仪表内部某些部件可能随使⽤时间的延长⽽损坏。
操作注意断电后⽅可清洗仪表。
清除显⽰器上污渍请⽤软布或棉纸。
显⽰器易被划伤，禁⽌⽤硬物擦拭或触及。
禁⽌⽤螺丝⼑或书写笔等硬物体操作⾯板按键，否则会损坏或划伤按键。
1．产品确认本产品适⽤于注塑、挤出、吹瓶、⾷品、包装、印刷等机械设备；恒温⼲澡、⾦属热处理等设备的温度控制。
本产品的PID参数可以⾃动整定，是⼀种智能化的仪表，使⽤⼗分⽅便，是指针式电⼦调节器、模拟式数显温控仪的最佳更新换代产品。
本产品符合Q/SQG01-1999智能型数字显⽰调节仪标准的要求。
请参照下列代码表确认送达产品是否和您选定的型号完全⼀致。
ＸＭＴ□-□□□□□□□—□①②③④⑤⑥⑦⑧⑨①⾯板尺⼨mm⑤输⼊类型D:96×96 1:热电偶信号E:72×72 2:热电阻信号F:96×48(竖式)；F(H):48×96(横式) ⑥输出类型G:48×48 空:继电器(最⼤1A)②显⽰⽅式V:逻辑电平输出⽤于SSR6:双排显⽰（经济型）B: 继电器(最⼤10A)③控制类型G: 可控硅输出（直接带300W以下负载）0:位式动作⑦分度号3:时间⽐例动作⑧量程下限4:两位PID动作及⾃动整定⑨量程上限7:单相过零脉冲PID及⾃动整定<附件>④限位报警安装⽀架2套，说明书⼀份0:⽆报警1:上限报警(XMTD、XMTF过零脉冲输出、逻辑电平输出，以及XMTG的各型号不能带上限报警)2．安装（5）推紧安装⽀架，使仪表与盘⾯结合牢固，收紧螺钉。

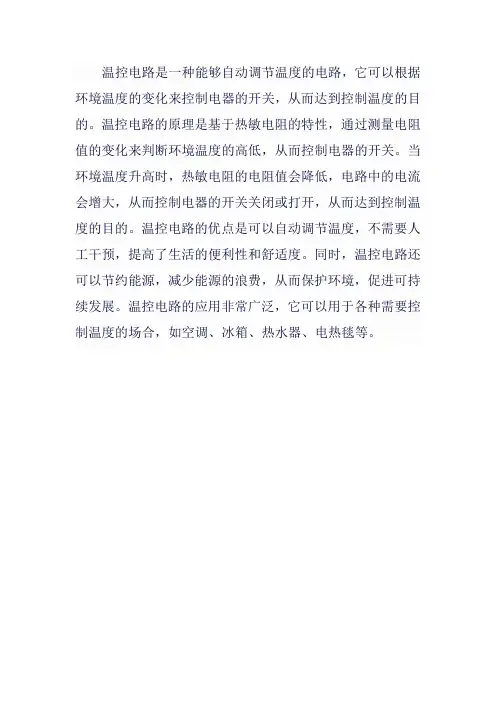

温控电路是一种能够自动调节温度的电路，它可以根据环境温度的变化来控制电器的开关，从而达到控制温度的目的。
温控电路的原理是基于热敏电阻的特性，通过测量电阻值的变化来判断环境温度的高低，从而控制电器的开关。
当环境温度升高时，热敏电阻的电阻值会降低，电路中的电流会增大，从而控制电器的开关关闭或打开，从而达到控制温度的目的。
温控电路的优点是可以自动调节温度，不需要人工干预，提高了生活的便利性和舒适度。
同时，温控电路还可以节约能源，减少能源的浪费，从而保护环境，促进可持续发展。
温控电路的应用非常广泛，它可以用于各种需要控制温度的场合，如空调、冰箱、热水器、电热毯等。

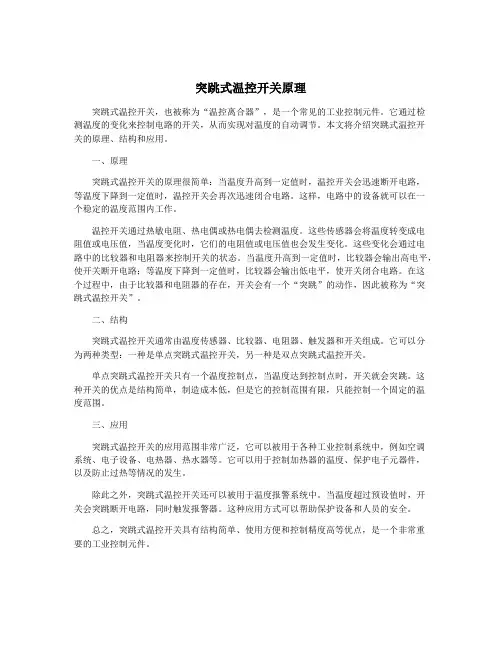

突跳式温控开关原理突跳式温控开关，也被称为“温控离合器”，是一个常见的工业控制元件。
它通过检测温度的变化来控制电路的开关，从而实现对温度的自动调节。
本文将介绍突跳式温控开关的原理、结构和应用。
一、原理突跳式温控开关的原理很简单：当温度升高到一定值时，温控开关会迅速断开电路，等温度下降到一定值时，温控开关会再次迅速闭合电路。
这样，电路中的设备就可以在一个稳定的温度范围内工作。
温控开关通过热敏电阻、热电偶或热电偶去检测温度。
这些传感器会将温度转变成电阻值或电压值，当温度变化时，它们的电阻值或电压值也会发生变化。
这些变化会通过电路中的比较器和电阻器来控制开关的状态。
当温度升高到一定值时，比较器会输出高电平，使开关断开电路；等温度下降到一定值时，比较器会输出低电平，使开关闭合电路。
在这个过程中，由于比较器和电阻器的存在，开关会有一个“突跳”的动作，因此被称为“突跳式温控开关”。
二、结构突跳式温控开关通常由温度传感器、比较器、电阻器、触发器和开关组成。
它可以分为两种类型：一种是单点突跳式温控开关，另一种是双点突跳式温控开关。
单点突跳式温控开关只有一个温度控制点，当温度达到控制点时，开关就会突跳。
这种开关的优点是结构简单，制造成本低，但是它的控制范围有限，只能控制一个固定的温度范围。
三、应用突跳式温控开关的应用范围非常广泛，它可以被用于各种工业控制系统中，例如空调系统、电子设备、电热器、热水器等。
它可以用于控制加热器的温度、保护电子元器件，以及防止过热等情况的发生。
除此之外，突跳式温控开关还可以被用于温度报警系统中。
当温度超过预设值时，开关会突跳断开电路，同时触发报警器。
这种应用方式可以帮助保护设备和人员的安全。
总之，突跳式温控开关具有结构简单、使用方便和控制精度高等优点，是一个非常重要的工业控制元件。
在定值控制问题中,如果控制精度要求不高,一般采用双位调节法,不用PIＤ、但如果要求控制精度高,而且要求波动小,响应快,那就要用ＰID调节或更新得智能调节、调节器就是根据设定值与实际检测到得输出值之间得误差来校正直接控制量得,温度控制中得直接控制量就是加热或制冷得功率。
PID调节中,用比例环节(Ｐ)来决定基本得调节响应力度,用微分环节(D)来加速对快速变动得响应,用积分环节(I)来消除残留误差、ＰIＤ调节按基本理论就是属于线性调节、但由于直接控制量得幅度总就是受到限定,所以在实际工作过程中三个调节环节都有可能使控制量进入受限状态。
这时系统就是非线性工作。
手动对PID 进行整定时,总就是先调节比例环节,然后一般就是调节积分环节,最后调节微分环节、温度控制中控制功率与温度之间具有积分关系,为多容系统,积分环节应用不当会造成系统不稳定。
许多文献对PID整定都给出推荐参数。
PID就是依据瞬时误差(设定值与实际值得差值)随时间得变化量来对加热器得控制进行相应修正得一种方法！！！如果不修正,温度由于热惯性会有很大得波动.大家讲得都不错、比例:实际温度与设定温度差得越大,输出控制参数越大。
例如:设定温控于６0度,在实际温度为50与５5度时,加热得功率就不一样。
而2０度与４0度时,一般都就是全功率加热.就是一样得。
积分:如果长时间达不到设定值,积分器起作用,进行修正积分得特点就是随时间延长而增大.在可预见得时间里,温度按趋势将达到设定值时,积分将起作用防止过冲! 微分:用来修正很小得振荡. 方法就是按比例。
微分.积分得顺序调、一次调一个值。
调到振荡范围最小为止、再调下一个量。
调完后再重复精调一次、要求不就是很严格。
先复习一下P、I、Ｄ得作用,P就就是比例控制,就是一种放大(或缩小)得作用,它得控制优点就就是:误差一旦产生,控制器立即就有控制作用,使被控量朝着减小误差方向变化,控制作用得强弱取决于比例系数Kｐ。
举个例子:如果您煮得牛奶迅速沸腾了(您得火开得太大了),您就会立马把火关小,关小多少就取决于经验了(这就就是人脑得优越性了),这个过程就就是一个比例控制、缺点就是对于具有自平衡性得被控对象存在静态误差,加大Kp可以减小静差,但Kp过大时,会导致控制系统得动态性能变坏,甚至出现不稳定、所谓自平衡性就是指系统阶跃响应得终值为一有限值,举个例子:您用10％得功率去加热一块铁,铁最终保持在50度左右,这就就是一个自平衡对象,那静差就是怎样出现得呢？比例控制就是通过比例系数与误差得乘积来对系统进行闭环控制得,当控制得结果越接近目标得时候,误差也就越小,同时比例系数与误差得乘积(控制作用)也在减小,当误差等于０时控制作用也为0,这就就是我们最终希望得控制效果(误差=0),但就是对于一个自平衡对象来说这一时刻就是不会持续得。
热敏电阻应用电路热敏电阻应用电路热敏电阻是一种根据温度而变化电阻值的元器件。
它广泛应用于各种电子电路中，如温度测量、温度控制、电器保护等领域。
在这篇文章中，我们将介绍几种常见的热敏电阻应用电路。
1. 温度传感器电路温度传感器电路利用热敏电阻反映温度变化，将热敏电阻的电阻值转换为电压或电流信号，进而测量温度。
这种电路的特点是准确可靠、响应速度快。
在实际应用中，它被广泛应用于各种温度控制系统中。
2. 自动温度调节电路自动温度调节电路是利用热敏电阻反映温度变化，将其转换为控制信号，使系统自动地控制温度。
这种电路的特点是操作方便、灵活可靠。
在实际应用中，它被广泛应用于各种温度调节系统中，如恒温箱、水温控制器等。
3. 温度报警电路温度报警电路是利用热敏电阻反映温度变化，将其转换为报警信号，当温度超过设定值时，会发出报警声音或光亮信号。
这种电路的特点是操作简单、可靠性高。
在实际应用中，它被广泛应用于各种温度监测系统中，如温度监测仪、恒温器等。
4. 温度计表电路温度计表电路是利用热敏电阻反映温度变化，将其转换为电信号，最终表现为显示温度值。
这种电路的特点是显示准确、可靠性高。
在实际应用中，它被广泛应用于各种温度计表中，如温度计表、恒温表等。
5. 热敏电阻模拟电路热敏电阻模拟电路是将热敏电阻的变化通过模拟电路处理后，输出与温度成正比的电压或电流信号。
这种电路的特点是准确可靠、响应速度快。
在实际应用中，它被广泛应用于各种温度测量、控制等系统中。
总之，热敏电阻在各种电子电路中都有着广泛的应用。
热敏电阻应用电路不仅可以测量和控制温度，还可以保护电器、支持电路等，因此，在电子电路应用中，热敏电阻不可或缺。
PID调节电路的原理及应用1. 介绍PID（比例-积分-微分）控制器是一种常用于工业控制系统中的闭环反馈控制器，用于自动调节系统的输出以适应设定值。
本文将介绍PID调节电路的原理及其在实际应用中的一些常见场景。
2. 原理PID控制器的原理是基于对系统误差的三种处理方式：•比例控制（P控制）：根据误差的大小，以比例关系调节输出。
具体操作是将误差信号乘以一个比例系数Kp，得到一个纠正量，然后将该纠正量与控制量相加，作为输出信号。
•积分控制（I控制）：根据系统误差与时间的乘积，进行输出的调节。
此时，误差信号被积分，然后乘以一个积分系数Ki，得到积分项，将积分项与控制量相加，作为输出信号。
•微分控制（D控制）：根据误差变化的快慢，进行输出的调节。
此时，误差信号被微分，然后乘以一个微分系数Kd，得到微分项，将微分项与控制量相加，作为输出信号。
PID控制器的输出信号可表示为：Output = Kp * Error + Ki * Integral(Error) + Kd * Derivative(Error)其中，Error为系统的误差信号，Integral(Error)为误差信号的积分项，Derivative(Error)为误差信号的微分项，Kp、Ki和Kd为对应的比例、积分和微分系数。
3. 应用3.1 温度控制PID调节电路广泛应用于温度控制系统中。
以恒温箱为例，通过测量箱体内部温度和设定温度的差值，将该差值作为PID控制器的输入误差信号。
通过调节加热元件的功率或冷藏系统的制冷量，实现温度的稳定控制。
PID控制器在温度控制中的比例作用是根据误差信号进行系统的快速响应，积分作用可以消除稳态误差，微分作用可以抑制系统的超调现象。
3.2 机器人运动控制PID调节电路也被广泛应用于机器人的运动控制中。
以轮式机器人为例，通过测量机器人当前位置和目标位置的差值，作为PID控制器的输入误差信号。
通过调节机器人的电机转速和舵机角度，实现机器人精确的运动控制。
温控电路的工作原理
温控电路是一种能够自动调节温度的电子装置。
它通常由温度传感器、比较器、控制元件和执行元件组成。
温度传感器是温控电路的关键部分，它能够感知周围环境的温度，并将所测得的温度信息转换成电信号。
常见的温度传感器有热电偶、热敏电阻和温度传感器芯片等。
传感器将温度转化为电信号后，将信号传送给比较器。
比较器是温控电路的核心部分，它用于将传感器输出的电信号与预设的参考电压进行比较。
比较器将传感器信号与参考电压进行比较后，会产生一个开关信号，用于控制执行元件的工作状态。
控制元件根据比较器输出的开关信号来决定执行元件的工作状态。
控制元件可以是继电器、场效应管或三极管等。
当比较器输出高电平时，控制元件会通电，执行元件开始工作；而当比较器输出低电平时，控制元件断电，执行元件停止工作。
执行元件是温控电路中实际执行调节温度的部分。
常用的执行元件是电热丝或风扇等，它们能够根据控制元件的开关信号来提供加热或散热功能，从而调节温度。
当温度传感器检测到温度高于或低于设定温度时，比较器会发送一个开关信号给控制元件，控制元件则相应地启动或关闭执行元件，以达到调节温度的目的。
反之，当温度达到设定温度时，比较器将不再发送开关信号，控制元件停止通电，执行元
件停止工作。
总的来说，温控电路通过温度传感器感知温度，比较器对传感器输出的信号与参考电压进行比较，然后根据比较结果控制执行元件的工作状态，以实现自动调节温度的功能。
温度启动开关电路符号介绍温度启动开关电路符号是指在电路图中用来表示温度启动开关的特定符号。
温度启动开关是一种根据温度变化来控制电路开关的装置，广泛应用于各种自动控制系统中。
温度启动开关电路符号简洁明了地表达了其功能和特点，方便工程师和技术人员在设计和维护电路时的使用和理解。
温度启动开关电路符号的组成温度启动开关电路符号通常由以下几部分组成：1.主体形状：温度启动开关电路符号一般采用简单的矩形或方框形状，表示其整体结构。
2.输入和输出端子：温度启动开关电路符号上通常有两个或多个输入和输出端子，用来连接其他电路元件或设备。
3.温度传感器：温度启动开关电路符号中通常有一个小圆圈或类似于热敏电阻的形状，表示温度传感器的位置。
4.控制装置：温度启动开关电路符号中通常有一个箭头或类似于按钮的形状，表示控制装置的位置。
温度启动开关电路符号的意义温度启动开关电路符号的使用有以下几个意义：1.标识功能：温度启动开关电路符号能够清晰地标识出温度启动开关在电路图中的位置，方便工程师和技术人员进行阅读和理解。
2.简化表示：温度启动开关电路符号将复杂的温度启动开关内部结构简化成一个简洁的符号，使电路图更加清晰和简洁。
3.便于维护：使用温度启动开关电路符号能够方便工程师和技术人员在维护和修理电路时准确定位温度启动开关，并进行相应的操作和维护。
温度启动开关电路的工作原理温度启动开关电路是通过感应环境温度变化来控制电路的开关状态。
其工作原理如下：1.温度感应：温度启动开关电路中的温度传感器通过感应环境温度的变化，将温度信号转换为电信号。
2.信号传输：温度传感器将转换后的电信号传输给控制装置。
3.判断和控制：控制装置根据接收到的温度信号进行判断，并根据事先设置的温度阈值来控制电路的开关状态。
4.输出控制：控制装置将控制信号输出给电路中的开关元件，以控制电路的开闭状态。
通过以上的工作原理，温度启动开关电路可以实现自动控制系统对温度的感应和调节，保证电路或设备在合适的温度范围内正常工作。
温控电路介绍
温控电路是一种用于控制温度的电路。
它通常由传感器、比较器、控制器和执行器等组成。
传感器是温控电路的核心部分，用于感知环境的温度变化。
常见的温度传感器有热敏电阻、热电偶和硅温度传感器等。
比较器是用于将传感器所测得的温度值与设定的温度阈值进行比较，并产生相应的控制信号。
当温度超过设定阈值时，比较器会输出一个高电平信号，反之则输出低电平信号。
控制器是根据比较器的输出信号来控制执行器的工作状态。
控制器通常采用微处理器或单片机等电子芯片，可以根据需求进行编程，实现复杂的控制算法。
执行器是根据控制器的指令来实现温度调节的装置。
常见的执行器有继电器、可控硅和三极管等。
当控制器输出高电平信号时，执行器会使温度上升，反之则使温度下降。
温控电路广泛应用于各种温度控制系统中，例如家用电器、工业设备、医疗设备和汽车等。
它可以实现精确的温度控制，提高设备的稳定性和可靠性，同时节约能源和保护环境。
CH4/902智能型数字显示温度控制器 使用说明书 此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。
操作注意断电后方可清洗仪表。
清除显示器上污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。
—1— 1．产品确认请参照下列代码表确认送达产品是否和您选定的型号完全一致。
■产品代码CH□02-□□□□ □□ □ □—□（A） ①②③④ ⑤⑥ ⑦ ⑧—⑨①系列代码 ④报警输出2（ALM2）8：8000系列 0：无报警②控制模式 1：上限绝对值报警0：无 2：下限绝对值报警2：PID正作用(冷却型) 3：上限绝对值报警(带保持功能)4：PID反作用(加热型) 4：下限绝对值报警(带保持功能)8：PID/PID(加热/冷却型) 5：上限偏差值报警③报警输出1（ALM1） 6：下限偏差值报警0：无报警 7：上/下限偏差值报警1：上限绝对值报警 8：上限偏差值报警(带保持功能)2：下限绝对值报警 9：下限偏差值报警(带保持功能) 3：上限绝对值报警(带保持功能) A：上/下限偏差值报警(带保持功能)4：下限绝对值报警(带保持功能) B：上/下限偏差值区间报警 5：上限偏差值报警 ⑤输出1类型；⑥输出2类型6：下限偏差值报警 (加热OUT1；冷却OUT2)7：上/下限偏差值报警 0：无输出8：上限偏差值报警(带保持功能) R：继电器9：下限偏差值报警(带保持功能) V：逻辑输出(用于控制SSR)A：上/下限偏差值报警(带保持功能) G：可控硅过零开关(用于控制晶闸管)B：上/下限偏差值区间报警 Z：0…10mA连续电流 C：上/下限绝对值区间报警(ALM2输出关闭) F：4…20mA连续电流D：上/下限偏差值区间报警(ALM2输出关闭) T：用户特殊要求E：上限绝对值和下限偏差值区间报警(ALM2输出关闭) ⑦输入类型F：上限偏差值和下限绝对值区间报警(ALM2输出关闭) 见5.1各种输入功能G：上/下限绝对值报警(ALM2输出关闭) ⑧—⑨量程范围H：上/下限偏差值报警(ALM2输出关闭) （A）面板尺寸（mm）I：上/下限绝对值报警(带保持功能、ALM2输出关闭) 4：96×48J：上/下限偏差值报警(带保持功能、ALM2输出关闭)9：96×96—2—2． 安装2.1注意事项 热辐射积聚之处。
水温控制系统摘要：该水温控制系统采用单片机进行温度实时采集与控制。
温度信号由“一线总线”数字化温度传感器DS18B20提供，DS18B20在-10～+85°C范围内, 固有测温分辨率为0.5 ℃。
水温实时控制采用继电器控制电热丝和风扇进行升温、降温控制。
系统具备较高的测量精度和控制精度，能完成升温和降温控制。
关键字： AT89C51 DS18B20 水温控制Abstract: This water temperature control system uses the Single Chip Microcomputer to carry on temperature real-time gathering and controling. DS18B20, digitized temperature sensor, provides the temperature signal by "a main line". In -10～+85℃the scope, DS18B20’s inherent measuring accuracy is 0.5 ℃. The water temperature real-time control system uses the electricity nichrome wire carring on temperature increiseament and operates the electric fan to realize the temperature decrease control. The system has the higher measuring accuracy and the control precision, it also can complete the elevation of temperature and the temperature decrease control.Key Words:AT89C51 DS18B20 Water temperature control目录1. 系统方案选择和论证 (2)1.1 题目要求 (2)1.1.1 基本要求 (2)1.1.2 发挥部分 (2)1.1.3 说明 (2)1.2 系统基本方案 (2)1.2.1 各模块电路的方案选择及论证 (2)1.2.2 系统各模块的最终方案 (5)2. 硬件设计与实现 (6)2.1系统硬件模块关系 (6)2.2 主要单元电路的设计 (6)2.2.1 温度采集部分设计 (6)2.2.2 加热控制部分 (8)2.2.3 键盘、显示、控制器部分 (8)3. 系统软件设计 (10)3.1 读取DS18B20温度模块子程序 (10)3.2 数据处理子程序 (10)3.3 键盘扫描子程序 (12)3.4 主程序流程图 (13)4. 系统测试 (14)4.1 静态温度测试 (14)4.2动态温控测量 (14)4.3结果分析 (14)附录1：产品使用说明 (15)附录2：元件清单 (15)附录3：系统硬件原理图 (16)附录4：软件程序清单 (17)参考文献 (26)1.系统方案选择和论证1.1题目要求设计并制作一个水温自动控制系统，控制对象为1L净水，容器为搪瓷器皿。
温度继电器调节操作方法温度继电器是一种用来控制温度的电子装置，它能够根据设定的温度值来实现自动调节的功能。
温度继电器通常由温度传感器、比较器、继电器和控制电路组成。
下面将详细介绍温度继电器的调节操作方法。
首先，我们需要确定所需的温度范围。
根据不同的应用需求，我们可以选择适当的温度范围。
例如，对于温室控制系统，我们可以将温度范围设置在20-30摄氏度之间。
接下来，我们需要将温度传感器连接到温度继电器上。
温度传感器通常是一种电阻式传感器，它能够感知所测温度并将其转换为电信号。
将传感器正确地连接到继电器上是非常重要的，这将确保所测温度能够准确地被继电器识别。
然后，我们需要设置继电器的上下限温度。
这些上下限温度值将决定继电器何时开启或关闭。
我们可以通过调节继电器上的调节旋钮来设置这些温度值。
将旋钮逆时针旋转，可以增加上限温度值；将旋钮顺时针旋转，可以增加下限温度值。
确保将这些温度值设置在想要的温度范围内。
接下来，我们需要选择继电器的动作方式。
温度继电器通常有两种动作方式：通断型和变送型。
通断型继电器在温度高于上限温度时关闭，低于下限温度时打开。
变送型继电器则会在温度高于上限温度时打开，低于下限温度时关闭。
根据具体需求选择适合的动作方式。
之后，我们需要将继电器连接到所需的电路。
继电器通常有一个输入端和一个输出端。
将输入端连接到电源和控制电路，将输出端连接到所需的设备或装置上。
确保连接正确、牢固，并在操作前进行测试以确保一切正常。
最后，我们需要对温度继电器进行调试和测试。
当温度达到上限温度时，继电器应该能够自动关闭；当温度低于下限温度时，继电器应该能够自动打开。
可以通过改变环境温度来测试温度继电器的响应速度和准确性。
总结起来，温度继电器的调节操作方法包括确定温度范围、连接温度传感器、设置上下限温度、选择动作方式、连接电路以及调试和测试。
正确地配置和使用温度继电器可以实现自动温度控制的功能，提高设备的安全性和节能性。
温度控制自动调节电路（考核部分）原理图
7107组成的显示测量电路（了解部分）原理图
功能原理介绍
一、温度显示及温度控制装置
1．功能说明
温度显示及温度控制电路可以实现温度显示和温度控制功能。
2．电路功能简介
温度控制及温度报警装置由电源、温度设定、温度显示、温度控制、直流电压表电路等组成。
（1）温度设定部分
接通电源，调节RP41，RP42可以设定预置温度。
（2）实时温度显示部分
本电路采用LM35作为温度传感器，此传感器能产生10mV/℃电信号。
（3）温度控制电路
接通电源，RT41发热电阻得电加热，当温度达到设定温度，第一级运放比较器发出信号，经第二级及VT41推动，驱动风扇降温。
当温度降至设定温度以下，风扇停止。
（4）直流电压表电路
本电路采用7107构成基本直流电压表，电压信号从31脚输入，由7107直接转换成3.5位数字信号，送至数码管显示。
二、电路主要元件介绍及用法说明
(1)3296电位器的结构如下图，用法：电位器有三个接头，两端和引脚2各一个，往哪边转阻值变大，取决于引脚2与哪边端头相连接。
(2) LM35温度传感器结构及接线方法如下图，电压范围3~30V，此传感器能产生10mV/℃电信号。
(3)LM358双运算放大器的结构如下图，用法：可通过配置相应的电阻、电容(如上原理图中的U42)使之构成比较器和放大器。
(4)ICL7107：3位半数字表头芯片。
ICL7107是31/2位双积分型A/D转换器，属于CMOS大规模集成电路，它的最大显示值为1999，最小分辨率为100uV，转换精度为0.05士1个字。
其典型连接应用方式如下图。
(5)使用注意事项：如果LM35温度传感器一直无风扇降温（误操作导致），会导致显示部分输入电压过高溢出，此时应立刻断电，否则显示驱动芯片ICL7107将会烧坏。
三、电路工作原理
(1)接通-5V和12V电源，把J3的插针用跳线帽使1(TP2)和2相连，调节RP41，RP42即调节输入电压设置预置温度，电压信号从31脚输入，由7107直接转换成3.5位数字信号，送至数码管显示;(2)把J3的插针用跳线帽使2和3(TP1)相连，水泥电阻RT41逐渐发热导致温度传感器LM35产生电压(10mV/℃)上升，数码管实时显示其温度值，当产生的电压大于(1)中设置的基准电压时，经过比较器LM358 U42A，使得LM358的”1”引脚输出高电平VCC，此电压经过放大器LM358 U42B(可通过调节电位器RP44的电阻值来调节放大倍数)使电压放大即VT41三极管的基极控制端电压升高到导通电压，从而使三极管VT41集电极和发射极导通，从
而使风扇J2导通启动，风扇启动后对水泥电阻RT41降温导致温度传感器LM35产生电压(10mV/℃)下降，一段时间后导致产生的电压小于(1)中设置的基准电压，使得比较器的”3”引脚电位小于”2”引脚电位,导致其”1”引脚输出低电平，此时经过放大器LM358 U42B放大的电压(即VT41三极管的基极控制端电压)达不到
VT41三极管导通电压，导致三极管VT41关闭，即风扇得不到电压而停止；然后，水泥电阻RT41逐渐发热，如此循环，形成了温度的自动控制。
四、元件清单。
