河南工程学院毕业设计（论文）题目: 温控电风扇学生姓名：李欢欢系部：电信系专业：应用电子技术年级：04级指导教师：肖海红成绩：2007年6月1日摘要该设计是为了让电风扇这一家用电器变的更智能化。
如今人们生活的很忙碌，在夏天，结束了一天的工作后，回到家便可以感受夏日家里的凉爽, 而且又物美价廉，非常适合广大老百姓的使用。
当室温高于需要开启电风扇的某一温度并且人出现在热释电传感器可测范围时，电风扇自动开启，人离开后自动关闭；当室温低于这一温度时，即使人在热释电传感器可测范围内，电风扇也处于关闭状态。
关键字：温度传感器，热释电传感器，步进电机。
目录摘要 (2)第一章绪论 (5)1.1 传统电风扇简介 (5)1.2温控电风扇简介 (5)1.3 温控电风扇设计目的 (5)第二章温控电风扇结构和原理 (6)2.1 温控电风扇结构 (6)2.2温控电风扇流程图 (6)2.3温控电风扇电路原理图 (7)2.4主要元件的工作原理简介 (7)第三章温控电风扇控制系统 (9)3.1温控电风扇的控制电路 (9)3.2温控电风扇的硬件电路 (13)第四章软件设计 (16)4.1主程序设计 (16)4.2温度测量程序设计 (17)4.3显示程序设计 (18)4.4温度设定程序设计 (19)第五章结束语 (23)参考文献 (24)致谢 (25)第一章绪论传统的风扇是只高，中，低三个风速挡，并且是人工开关，还不知室温是多少，该用哪个挡。
而这个设计是一新技术，在电子行业，单片机上早已经广泛的应用。
而这个是单片机电路板和溫度探测相結合，将其应用于家用电风扇的转速精确控制上，能够有良好的表现。
1.1 传统电风扇简介众所周知，传统的电风扇的开启和关闭要人为的去开，关，好一点的会有个遥控器，可还是要人去操作，这对现代忙碌的人群来说是很麻烦的。
而我过的电网电压为220伏，50赫兹，在由于供电频率不能改变，传统的电风扇的电机转速基本上变化不大，依靠它的“开，高速，中速，低速，停”电机来调整室内温度，其电机的一开一停，一高一低之间容易造成室内温度忽冷忽热，并消耗较多电能，还容易烧毁电机。
题目：智能温控电风扇设计2012年6月目录1、摘要........................................................................................................................................ - 2 -2、绪论........................................................................................................................................ - 3 -2.1智能温控电风扇简介.................................................................................................... - 3 -2.2温控电风扇设计目的.................................................................................................... - 4 -3、智能温控电风扇的硬件结构与原理.................................................................................... - 4 -3.1智能温控电风扇的总体结构........................................................................................ - 4 -3.2 主要元件工作原理简介............................................................................................... - 5 -3.2.1 L298 的工作原理介绍 ...................................................................................... - 5 -3.2.2温度传感器DS18B20 ........................................................................................ - 6 -3.2.3 74LS373 的工作原理介绍: ............................................................................. - 14 -3.2.4 8段共阴数码管简介..................................................................................... - 15 -3.3智能温控电风扇的电机控制电路（见附录1）....................................................... - 16 -3.4智能温控电风扇的显示电路（见附录2）............................................................... - 16 -4.智能温控电风扇的软件设计................................................................................................. - 16 -4、1软件设计框图如图所示........................................................................................... - 16 -4、2程序........................................................................................................................... - 18 -5、课程学习感想与建议.......................................................................................................... - 22 - 【参考文献】............................................................................................................................ - 24 -1、摘要智能温控电风扇是一种基于51单片机设计的一种智能电风扇，通过手动控制和温度传感器获取温度来自动控制两种方式来控制电风扇的转速。
多功能无线电遥控电风扇电路图本例介绍的电风扇无线遥控调速器是采用4位遥控模块和一块风扇调速集成电路，它可将普通电风扇改造成无线电遥控多功能调速风扇。
工作原理电风扇无线遥控调速器的风扇接收部分电路原理图如图1所示。
发射部分是一个4位TWH9236匙扣式发射器，其A键用作风速（SPEED）调节、B键为风类（MODE）调节，C键为定时（TIME）设定，D键为关（OFF）。
图1中IC1是与TWH9236遥控发射器相对应的TWH9238接收模块，其A, B、C, D 4个引脚与发射器上A、B、C、D4个按键是一一对应的。
IC3是一块LC901电风扇调速专用集成电路，其1、巧、14和5脚分别为风速（SPEED）、风类（MODE)、定时(TIME）、关（OFF)控制设定端，低电平触发有效。
当1脚反复受到低电平触发，风速依次为强风（S）～中风（M）～弱风（L)一强风(S)～……，11脚为强风输出端S, 12脚为中风输出端M, 13脚为弱风输出端L，有效输出为高电平，分别触发驱动双向晶闸管VTH1一VTH3,使其导通，通过电抗器L使电风扇M获得不同的电压以实现调速的目的。
VL6V比分别为强风、中风、弱风指示灯。
当5脚受到低电平触发时，11一13脚均无输出，电风扇停转，芯片处于静止状态，即关机。
在关机状态时，1脚兼作起动端，可使电风扇起动运转。
15脚受到低电平触发，可使风类在正常风与自然风之间进行切换，VI5为风类指示灯，熄灭时为正常风，闪烁麦光时为自然风。
14脚反复受到低电平触发时，可使电路处于不定时-0 ．5h- 1 h-2h-4h一不定时一……，7一10脚所接的VU 一VL4分别为4h、2h、lh、0 ．5h定时显示指示灯。
由于TWH9238 (ICl )数据输出端有效输出为高电平，故通过反相器反相将其转换为低电平，以分别触发IC3的1、15、14和5，所以通过遥控发射机A一D4个按键就能方便地控制电风扇的风速、风类、定时及关机。

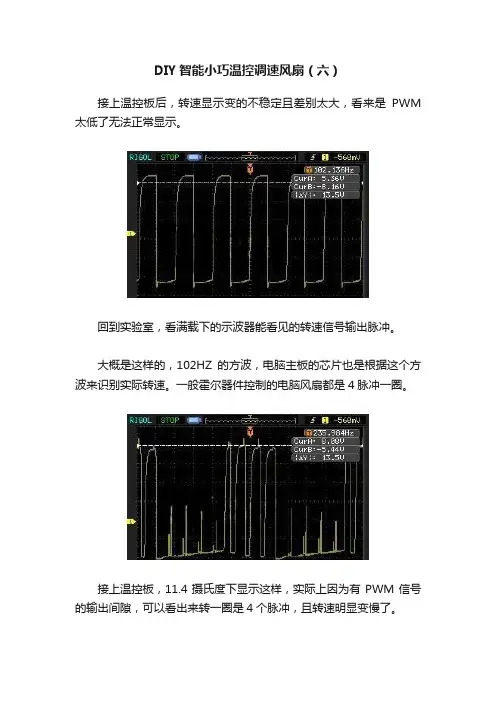

DIY智能小巧温控调速风扇（六）
接上温控板后，转速显示变的不稳定且差别太大，看来是PWM 太低了无法正常显示。
回到实验室，看满载下的示波器能看见的转速信号输出脉冲。
大概是这样的，102HZ的方波，电脑主板的芯片也是根据这个方波来识别实际转速。
一般霍尔器件控制的电脑风扇都是4脉冲一圈。
接上温控板，11.4摄氏度下显示这样，实际上因为有PWM信号的输出间隙，可以看出来转一圈是4个脉冲，且转速明显变慢了。
热敏电阻放手心的脉冲显示，比之前稍快一些。
DIY总结
从个人使用经验看，这些元件参数已经足够平时使用了。
如果初始的转速过低，或者启动不了有咔哒声，可以适当的加大15K电阻的阻值或者干脆外接一个3296可调电阻来做实际调整。
工作电压从12V-5V都能正常工作，无需改动，接低压的话风扇也要换低启动电压的才行。
整个电路成本极低，也就几块钱的事情，但是可以把原本不能自动调速的风扇变成自动调速的品种，还是很值得的。
长时间工作完全没问题，可靠性还是很好的。
引言随着人们生活水平及科技水平的不断提高，现在家用电器在款式、功能等方面日益求精，并朝着健康、安全、多功能、节能等方向发展。
过去的电器不断的显露出其不足之处。
电风扇作为家用电器的一种，同样存在类似的问题。
现在电风扇的现状：大部分只有手动调速，再加上一个定时器，功能单一。
存在的隐患或不足：比如说人们常常离开后忘记关闭电风扇，浪费电且不说还容易引发火灾，长时间工作还容易损坏电器。
再比如说前半夜温度高电风扇调的风速较高，但到了后半夜气温下降，风速不会随着气温变化，容易着凉。
之所以会产生这些隐患的根本原因是：缺乏对环境的检测。
如果能使电风扇具有对环境进行检测的功能，当房间里面没有人时能自动的关闭电风扇；当温度下降时能自动的减小风速甚至关闭风扇，这样一来就避免了上述的不足。
本次设计就是围绕这两点对现有电风扇进行改进。
1.总体方案设计及功能描述本设计是以AT89C51单片机控制中心，主要通过提取热释电红外传感器感应到的人体红外线信息和温度传感器DS18B20得到的温度以及内部定时器设定时间长短来控制电风扇的开关及转速的变化。
功能描述：电风扇工作在四种状态：手动调速状态、自动调速状态、定时状态、停止状态。
手动状态时可以手动调节速度；自动状态时通过温度高低自动调节速度，如果出现手动现象则变为手动状态;定时状态时可以调节定时时间，并设定是否启动定时，之后可以手动退出，也可以在不操作6秒后自动退出进入手动状态；停止状态时可以被唤醒并进入自动状态。
当没有检测到人体存在超过3分钟或定时完毕时进入停止状态。
在数码管显示方面，当没有定时时，只显示气温，当定时启动时气温和定时剩余时间以3秒的速度交替显示。
系统方框图如下图所示,主要包括：输入、控制、输出三大部分8个功能模块。
图1-1系统方框图2.功能模块硬件简介与实现2.1键盘输入电路由于设计中用到的按键数目不多，所以可以直接用AT89C51的通用IO 端口且选用AT89C51的P1口（内部有上拉电阻）作为键盘接口。
温控风扇原理
一个温控风扇的原理是通过传感器来检测环境温度，并根据设
定的温度范围来控制风扇的转速。当环境温度超过设定的上限
温度时，传感器会发出信号，控制电路将风扇转速调至最大，
以快速散热降温；当环境温度降低到设定的下限温度以下时，
传感器再次发出信号，控制电路将风扇停止转动或降低转速，
以节省能源和减少噪音。这样的温控风扇可以在不同的环境温
度下自动调节风速，保持舒适的室内温度。
目录摘要 -------------------------------------------------------------------------------------------------------------------------- ABSTRACT--------------------------------------------------------------------------------------------------------------------- I 引言--------------------------------------------------------------------------------------------------------------------------- 1 1智能温控风扇设计的概述---------------------------------------------------------------------------------------------- 1 1.1什么是智能温控风扇 ----------------------------------------------------------------------------------------------- 1 1.2本设计任务及要求 -------------------------------------------------------------------------------------------------- 1 2系统功能及总体结构 ---------------------------------------------------------------------------------------------------- 2 2.1工作原理及框图 ----------------------------------------------------------------------------------------------------- 2 2.2设计方案论证比较 -------------------------------------------------------------------------------------------------- 22.2.1控制器选用 ------------------------------------------------------------------------------------------------------ 22.2.2显示设备选用--------------------------------------------------------------------------------------------------- 32.2.3温度传感器选用------------------------------------------------------------------------------------------------ 32.2.4电机驱动设备选用--------------------------------------------------------------------------------------------- 42.2.5电源电路选用--------------------------------------------------------------------------------------------------- 4 3硬件设计 ------------------------------------------------------------------------------------------------------------------- 63.1设计所需器件介绍 -------------------------------------------------------------------------------------------------- 63.1.1STC89C52单片机 --------------------------------------------------------------------------------------------- 63.1.2按钮 --------------------------------------------------------------------------------------------------------------- 63.1.3四位共阳数码管------------------------------------------------------------------------------------------------ 63.1.4电机驱动芯片L298N ----------------------------------------------------------------------------------------- 73.1.5DS18B20温度传感器 ----------------------------------------------------------------------------------------- 7 3.2系统硬件设计 -------------------------------------------------------------------------------------------------------- 73.2.1单片机最小系统电路------------------------------------------------------------------------------------------ 73.2.2电源电路 --------------------------------------------------------------------------------------------------------- 83.2.3数码管驱动显示电路------------------------------------------------------------------------------------------ 93.2.4温度采集电路--------------------------------------------------------------------------------------------------- 93.2.5电机驱动电路--------------------------------------------------------------------------------------------------- 9 4软件设计 ------------------------------------------------------------------------------------------------------------------ 144.1主程序设计 ---------------------------------------------------------------------------------------------------------- 14 4.2数码管显示程序设计 ---------------------------------------------------------------------------------------------- 15 4.3直流电机驱动程序设计 ------------------------------------------------------------------------------------------- 15 4.4温度采集程序设计 ------------------------------------------------------------------------------------------------- 16 5系统测试 ------------------------------------------------------------------------------------------------------------------ 185.1风速性能测试 ------------------------------------------------------------------------------------------------------- 18 5.2降温效果测试 ------------------------------------------------------------------------------------------------------- 19 6总结与展望 --------------------------------------------------------------------------------------------------------------- 20致谢 ----------------------------------------------------------------------------------------------------------------------------- 21参考文献 ----------------------------------------------------------------------------------------------------------------------- 22附录 ----------------------------------------------------------------------------------------------------------------------------- 23主程序代码----------------------------------------------------------------------------------------------------------------- 23摘要在人们的生活中，电风扇是必不可少的，如果没有电风扇，炎热的夏天，将是难以煎熬，影响人体机能，使人体严重缺水，降低工作效率，甚至导致中暑，严重危害人类健康。
题目：STC89C52电风扇智能调速器的设计摘要从一百多年前开始，越来越多的发明开始融入人们的生活。
风扇这一项发明，想必没有人会不知道。
在学名上风扇指的就是在热天借以生风取凉的用具电扇，是通过电驱动产生气流的一种装置，内配置的扇子通电后来进行转动化成自然风来达到乘凉的效果（这应该就是是大众对风扇的基本认知）。
作为在炎炎夏日里解暑必备的电器之一，风扇应该是家家户户必备的电器。
作为取代人力扇扇子的重要发明，风扇在这些年来一直在技术上有革新。
从1830年开始第一台风扇的问世，到现在历经的一百八十多年，风扇从最初的的固定在天花板上用发条来驱动的机械风扇，到如今的落地扇、台式、壁扇、换气扇、转页扇等许多种，风扇的种类和功能变得越来越多，能满足更多人对于风扇的需求。
而本次设计呢，是一种温控风扇系统，该系统具有灵敏的温度感测和显示功能，系统STC89C52单片机作为控制平台对风扇转速进行控制。
可由用户设置高、低温度值，测得温度值在高低温度之间时打开风扇弱风档，当温度升高超过所设定的温度时自动切换到大风档，当温度小于所设定的温度时自动关闭风扇，控制状态随外界温度而定。
所设高低温值保存在温度传感器DS18B20内部E2ROM中，掉电后仍然能保存上次设定值，性能稳定,控制准确。
关键词：单片机；温度传感器；智能控制。
ABSTRACTSince more than one hundred years ago, begin to embody the life of people more and more inventions. Fan this invention, surely no one will don't know. Fan on the scientific name is born on a hot day to take the cold wind appliance electric fan, is generated by electric currents, a device configuration in fan electricity later turn into n atural wind to reach the effect of shade (that is, should is the basic cognition on pop ular fan). As a good one of the necessary appliances in sorching summer, fan should is indispensable for every household electrical appliances. As an important invention re place human fan, fan over the years has been on the technology innovation. The first fan since 1830, after more than one hundred and eighty years up to now, fixed on t he ceiling fan from the initial mechanical fan, driven by the wind to the today's floor fan, desktop, wall fan, exhaust fan, fan and so on many kinds of pages, types and f unction of the fan is becoming more and more, can meet more people in.And for the design, is a kind of temperature control fan system, this system has t he sensitive temperature sensor and display function, system STC89C52 single-chip mi crocomputer as the control platform to control the fan speed. High and low temperatu re can be set by the user, the measured temperature value between high and low tem perature when open the fan weak wind, when the temperature exceeds the set tempera ture automatically switch to the wind, when the temperature is less than the set tempe rature automatically shut down the fan, control state varies with temperature. Set high and low temperature values stored in internal temperature sensor DS18B20 E2ROM, still can keep the power lost when the last value, stable performance and control accu racy.Key words：Single chip microcomputer; The temperature sensor; Intelligent control.绪论在科技飞速发展的今天，1830年诞生的风扇走过了一百八十年的光景，各式各样的风扇在商场里摆放，类型层出不穷。
DIY温控风扇（转）我的电脑是我DIY精⼼设计的，内置⽆源喇叭，机箱风扇，防尘。
机箱风扇⽤了⼆个轴承的。
为了给电脑散热电源风扇也被我拆了改成了轴承的，最后在机箱外还加了⼿动风扇开关。
这样夏天就不⽤担⼼我的爱机会中暑了。
但是新的问题⼜有了，轴承风扇转速快、风量⼤、突出缺点就是噪⾳⼤。
只要⼀开机机箱⾥就嗡嗡的，就像到计算机机房⾥动静似的。
我查了些资料，成功制作了⼀个温度控制器，该装置能在温度达到某⼀设定温度时⾃动开启。
⽽当温度降下来的时候⼜能⾃动关闭，这样，既免去了⼿动开关的⿇烦，⼜在⽆必要的时候降低了噪⾳。
电路图本电路采⽤的是⽐较器与跟随器配合的形式，没有采⽤单稳电路。
这是由于⽤LM358做成的⽐较器进⾏温度控制，⽐⽤NE555做成的单稳电路更简单，所⽤元件更少。
另外该电路不采⽤继电器，⽽只采⽤⼀只中功率三极管来实现开关控制，⼤⼤降低了制作难度。
所需材料1. 集成电路LM358⼀只，这种集成电路常⽤于⼩家电的⾃动化控制，⼗分易购。
2. 热敏电阻⼀只，热敏电阻有负温度系数和正温度系数两种。
其中以负温度系数的较为常见，购买时注意其常温阻值，⼀般取常温阻值为⼏⼗千欧的。
如果你所买的热敏电阻为正温度系数的话，只要将它的位置与R3对调即可。
3. 电阻3只，R1、R2=100KΩ（100千欧），R3的阻值以你所购的热敏电阻的阻值来确定。
⽤万⽤表测得你的热敏电阻在设定的温度（你所期望的机箱风扇⼯作下限温度）时电阻值，R3的阻值即取该值。
4. 中功率三极管TIP41⼀只。
这种三极管常⽤于⾳响电路，不难购买。
5. 万能实验板⼀⼩块，2×3cm。
6. 热缩管⼀段（问商家要点就可以了）。
以上电路我花了不到10元钱，我感觉有点买贵了。
制作过程很简单，将各元件按电路图焊接，LM358可先⽤⼀只⼋脚集成电路插座代替，待电路焊接完成后再插上（LM358引脚，不要插错，有⽅向的呦）。
热敏电阻要⽤较长引线引出，做成温度探头，可⽤热缩管将热敏电阻的裸脚套起来。
自制5～12V自动温控散热风扇在一些功率较大的开关电源、逆变器及充电电路中，内部的大功率三极管（或场效应管）虽然加有散热器，但是发热量仍然较大，尤其是夏季高温时，这些大功率管经常会因温度过高而损坏。
本文介绍一款简单易制的自动温度控制电路，其可以自动检测大功率三极管（或大功率IC）的温度，当温度达到设定值时，自动开启散热风扇散热，直至管子的温度低于设定值。
LM393是一款低功耗双电压比较器，内部含有两个电压比较器。
本电路只使用其内部的一个比较器与三极管VT1一起构成具有回差电压的施密特检测电路。
Rt为NTC热敏电阻（NTC为负温度系数热敏电阻，其阻值会随着温度的升高而降低），这里作为温度传感器使用，用来检测大功率管的温度。
在散热器温度较低时，固定在散热器上的热敏电阻Rt的阻值较大，LM393的③脚电压低于②脚电压，此时LM393的①脚输出为低电平，三极管VT1和VT2皆处于截止状态，VT2集电极接的散热风扇不工作。
随着散热器温度的升高，Rt的阻值自动减小，LM393的③脚电压逐渐增大。
当温度升高到设定值（一般选择在60℃左右）时，LM393的③脚电压高于②脚电压，其①脚输出变为高电平，三极管VT1和VT2皆导通。
此时，散热风扇得电工作，对散热器降温。
在VT1导通时，电阻R4被短路，此时LM393的②脚的参考电压将降低，这样便可以使本电路具有一定的回差电压，从而避免了散热风扇的频繁启动。
随着散热器温度的降低，Rt的阻值增大，使LM393的③脚电压降低，当低于②脚的下限参考电压时，LM393的输出端①脚输出变为低电平，使三极管VT1、VT2截止，散热风扇停止转动。
此时由于VT1截止，R4不再被短路，LM393的②脚的参考电压又回到了上限参考电压。
LM393电压比较器的工作电压范围很宽，在2～36V范围内皆可工作。
本电路中，由于三极管VT2的耐压值只有25V，故不能在较高的电压下工作。
本电路工作电压范围为5～12V，为了避免电源电压波动导致LM393的参考电压发生变化，建议采用三端稳压IC或稳压管稳压供电。
浙江理工大学《单片机系统设计及应用实验》设计报告题目：基于51单片机的温控智能电风扇专业：机械电子工程班级：机电11（1）班姓名：叶惠芳学号：2011330300302指导教师：袁嫣红机械与自动控制学院2014 年7 月3 日目录摘要 (4)第一章课程设计的目标及主要内容 (5)1.1课程设计的目标及意义 (5)1.2温控智能电风扇的主要内容和技术关键 (5)1.2.1课程设计的主要内容 (5)1.2.2技术关键 (5)第二章温控智能电风扇控制系统硬件设计 (6)2.1课程设计总体硬件设计 (6)2.2芯片及主要器件选择 (6)2.2.1控制核心的选择 (6)2.2.2温度传感器的选用 (7)2.2.3显示电路 (7)2.3芯片及器件介绍 (7)2.3.1 AT89C51单片机 (7)2.3.2 L298芯片介绍 (8)2.3.3 DS18B20温度传感器 (9)2.3.4LED数码管简介 (11)2.4主要硬件电路 (12)2.4.1温度检测电路设计 (12)2.4.2 电机调速电路设计 (12)2.4.3 PWM调速原理 (13)2.4.4 LED数码管显示电路及按键电路 (13)第三章温控智能电风扇控制系统软件设计与实现 (14)3.1 主程序 (14)3.2 数字温度传感器模块 (14)3.3电机调速与控制子模块 (16)第四章调试结果与总结 (16)4.1 调试结果 (16)4.2 课程设计总结 (20)参考文献 (21)附录一 (23)附录二 (24)附录三 (25)摘要电风扇与空调的降温效果不同，相较于空调的迅速降低环境温度不同，电风扇更加温和，适宜于体质较弱的老人与小孩。
并且，电风扇价格实惠，使用简单。
现在市面上的电风扇大多只能手动调速，还外加一个定时功能。
对于温差较大的夜晚，若不能及时改变风速大小后停止，很容易感冒着凉。
所以本课程设计以AT89C51为核心控制系统根据外界温度的变化对电风扇进行转速控制，以实现自动换挡功能。
PWM智能温控风扇的原理：1.PWM的技术背景PWM (Pulse Width Modulation)Intel对散热器的评定标准非常严格。
传统的温控风扇是利用风扇轴承附近的测温探头侦测风扇的进风口温度，从而对风扇的转速进行调节。
这种温控虽然解决了一定的问题，但是存在着精度粗糙，而且温控的转速只能做到高速低速两极变速。
PWM是脉宽调制电路的简称，在工业控制，单片机上早已经广泛的应用。
而Intel将他和主板的CPU 温度侦测相结合，将其应用于散热器风扇的转速精确控制上，取得了良好的效果。
2.PWM智能温控风扇的功能特点首先，PWM风扇调节风扇转速是直接从CPU获取温度信息，在风扇上无任何测温装置。
根据不同的CPU温度，温控风扇会有不同的转速调节与之对应，并且风扇的转速变化可以做到四级五级，甚至更多，基本上是无极变速的感觉。
由于是脉宽信号的实时调节，风扇转速的变化非常灵敏，转速和CPU温度的变化几乎是同步的。
第二，PWM风扇在计算机待机的时候，可以保持在一个非常低的转速上。
在待机时候，CPU温度在四五十度以下，其转速仅为一千转左右，大大降低了运转的噪音。
而设计的最高转速，两千多转，只有在CPU温度接近极限温度，即65-67度时候，才会出现。
相比传统的温控风扇有着更大的转速控制范围，更好的解决了噪音和性能的问题。
第三，PWM温控风扇在开机的瞬间，转速会提升到最高，持续数秒后，降低到待机的低转速水平。
这个特点也是PWM智能温控风扇的最明显特征，可以用来判断风扇和主板是不是真的具有PWM功能，或者其功能是否有故障，甚至可以用来作为真假盒包散热器的参考判断标准。
3.PWM 智能温控风扇的简单原理在具有PWM功能的主板上，除了原先的测温电路之外，多了一个PWM的控制芯片，他的作用是根据测温电路测得的CPU温度，发出不同占空比的PWM脉冲信号。
这个脉冲是一种方波，在一个周期内，此方波信号的高电平时段占整个周期的比例，我们称之为占空比。
1.1 智能电风扇控制系统概述传统电风扇是220V交流电供电，电机转速分为几个档位，通过人为调整电机转速达到改变风力大小的目的，亦即，每次风力改变，必然有人参与操作，这样势必带来诸多不便。
本设计中的智能电风扇控制系统，是指将电风扇的电机转速作为被控制量，由单片机分析采集到的数字温度信号，再通过可控硅对风扇电机进行调速。
从而达到无须人为控制便可自动调整风力大小的效果。
1.2设计任务和主要内容本设计以MCS51单片机为核心，通过温度传感器对环境温度进行数据采集，从而建立一个控制系统，使电风扇随温度的变化而自动变换档位，实现“温度高，风力大，温度低，风力弱”的性能。
另外，通过键盘控制面板，用户可以在一定范围内设置电风扇的最低工作温度，当温度低于所设置温度时，电风扇将自动关闭，当高于此温度时电风扇又将重新启动。
本设计主要内容如下：①风速设为从高到低5个档位，可由用户通过键盘手动设定。
②当温度每降低2℃则电风扇风速自动下降一个档位。
③当温度每升高2℃则电风扇风速自动上升一个档位。
④用户可设定电风扇最低工作温度，当低于该温度时，电风扇自动停转。
①多档调速，风速设为从高到低4个档位，可由用户通过按键手动设定。
②风类选择，风类包括正常风、模拟自然风、睡眠风和智能风四种，可由用户通过按键手动设定。
③自动换挡，当温度每降低5℃则电风扇风速自动下降一个档位，当温度每升高5℃则电风扇风速自动上升一个档位。
④长时间定时，突破传统机械定时的限制，定时时间长达4小时，每0.5小时作为一个定时档，共分8个定时档，可由用户通过按键手动设定。
⑤遥控控制，上面所有功能除了可以通过按键手动设定外，还可以通过遥控器来远程控制，避免了人工接触的繁琐。
⑥ 可设定电风扇的最低工作温度，当低于该温度时，电风扇自动停转；也可设定一个最高工作温度，当温度超过时，系统自动报警。
⑦ 自带温度显示，实时显示环境的实际温度，且关机不关显示，可当做一个温度计来使用。
